Формула / Реферат

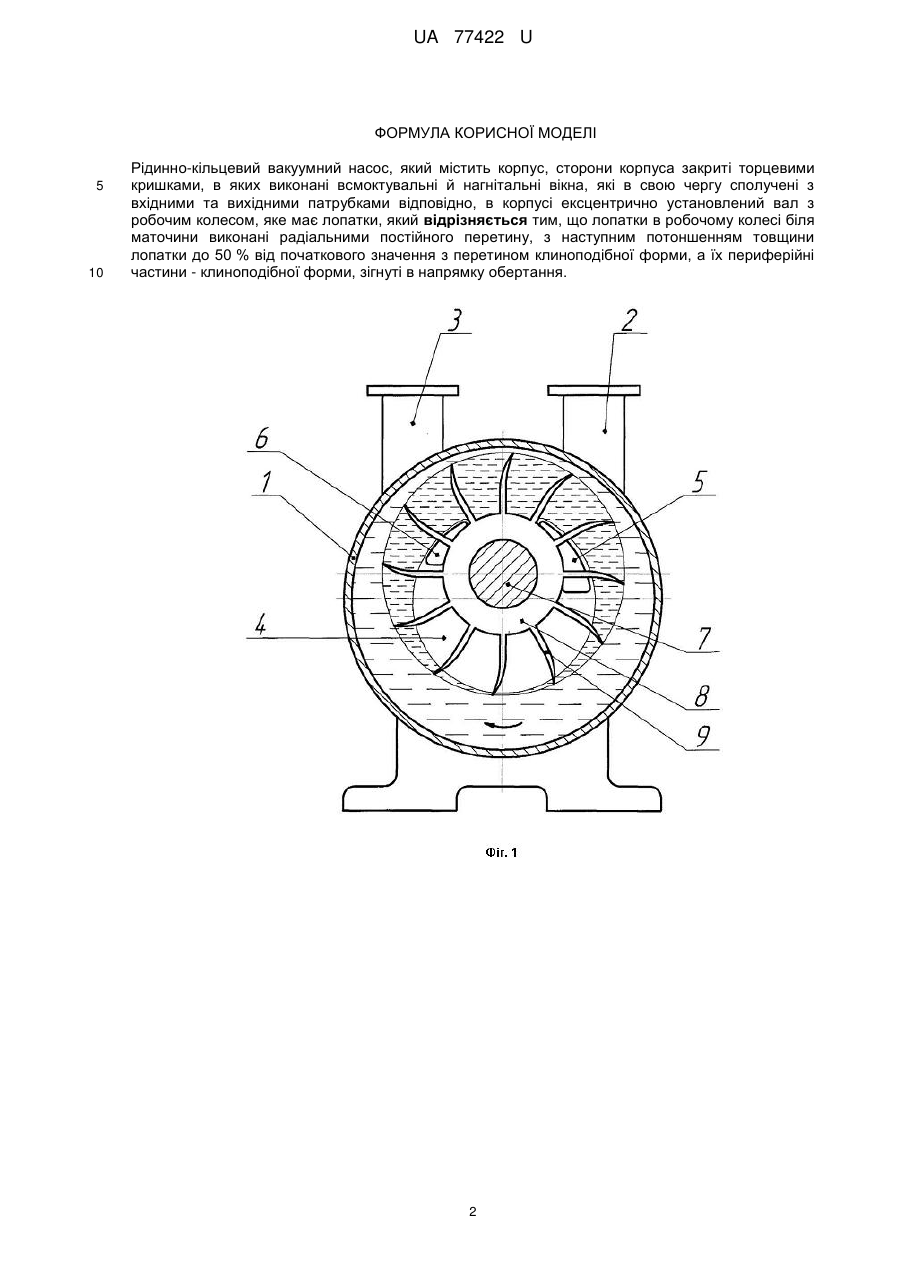

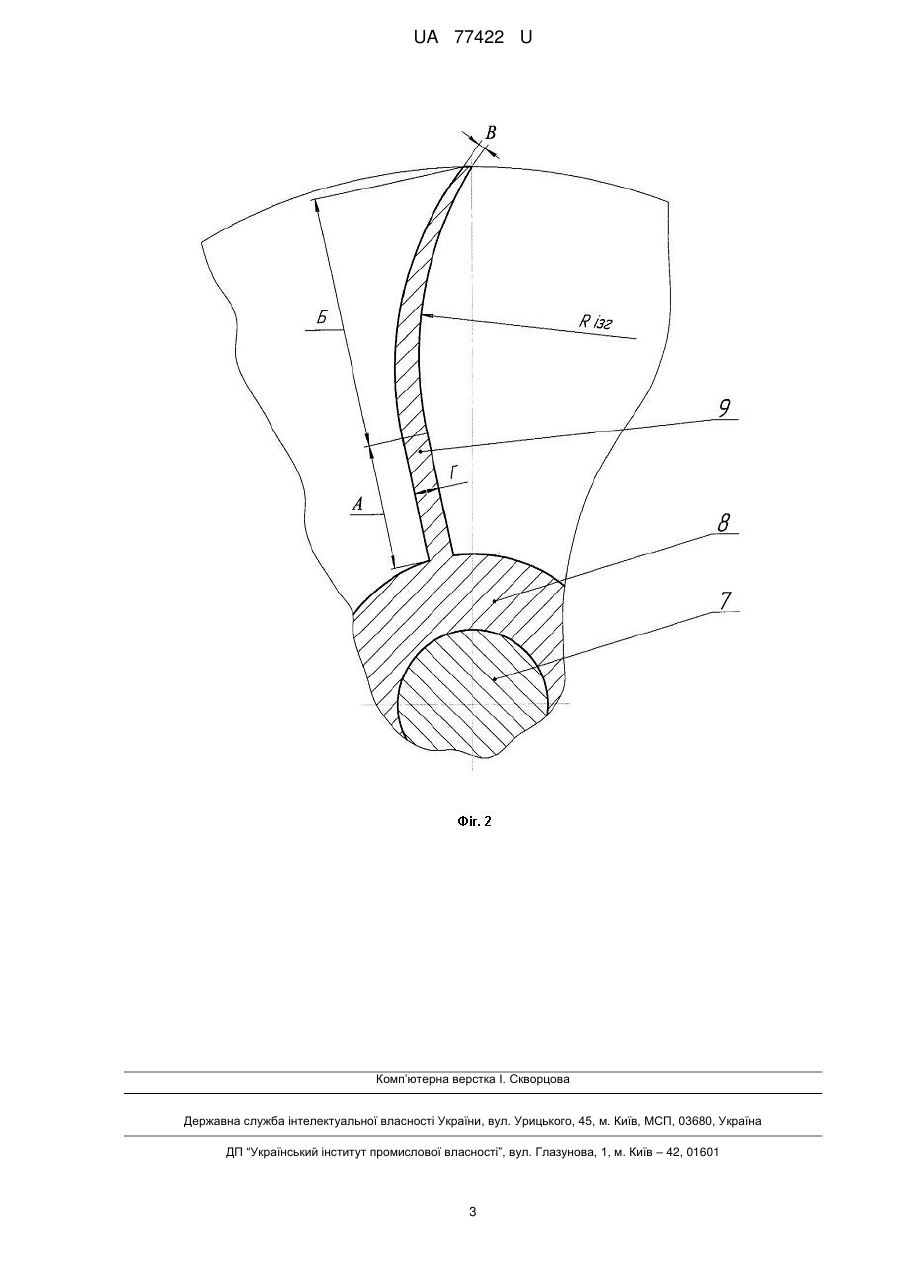

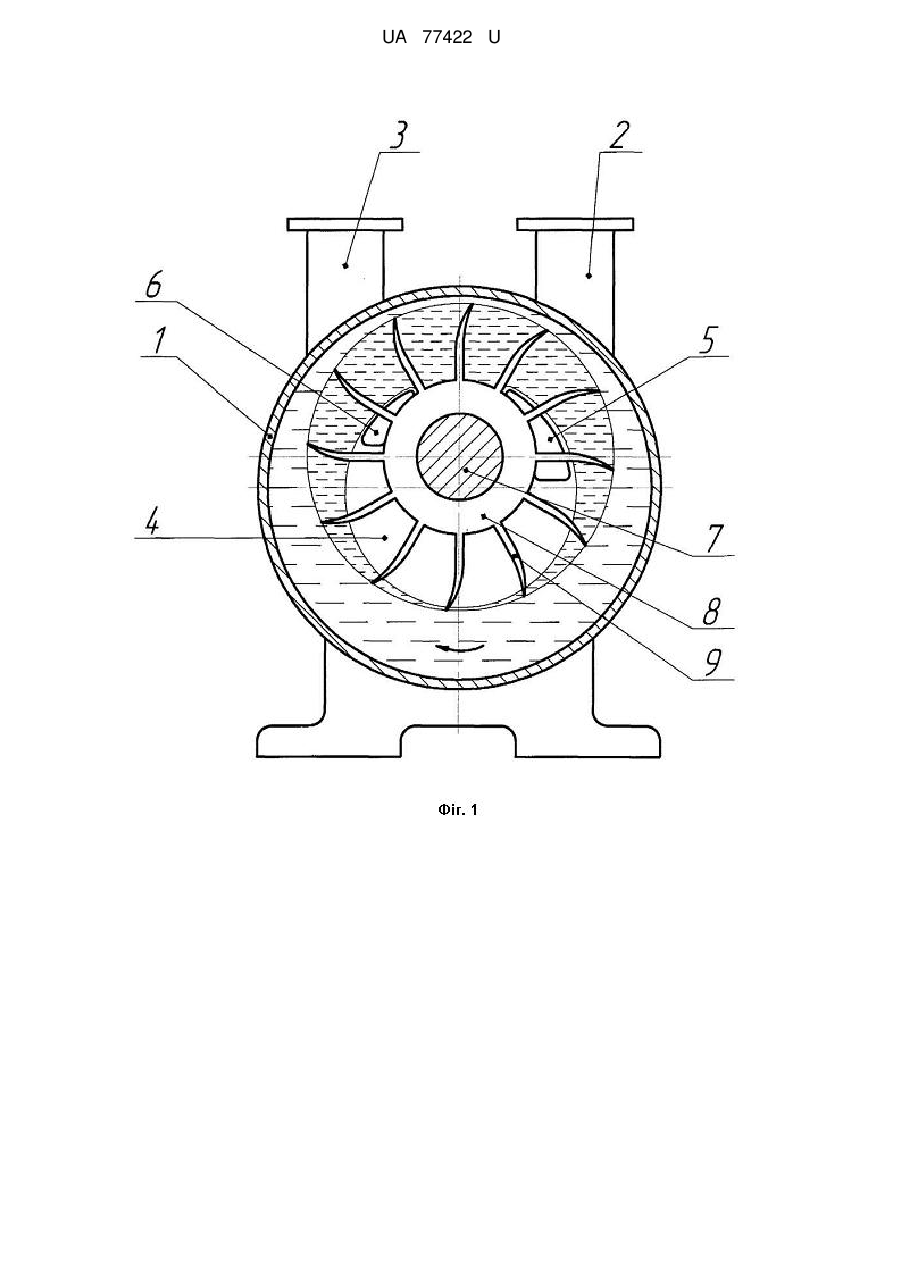

Рідинно-кільцевий вакуумний насос, який містить корпус, сторони корпуса закриті торцевими кришками, в яких виконані всмоктувальні й нагнітальні вікна, які в свою чергу сполучені з вхідними та вихідними патрубками відповідно, в корпусі ексцентрично установлений вал з робочим колесом, яке має лопатки, який відрізняється тим, що лопатки в робочому колесі біля маточини виконані радіальними постійного перетину, з наступним потоншенням товщини лопатки до 50 % від початкового значення з перетином клиноподібної форми, а їх периферійні частини - клиноподібної форми, зігнуті в напрямку обертання.

Текст

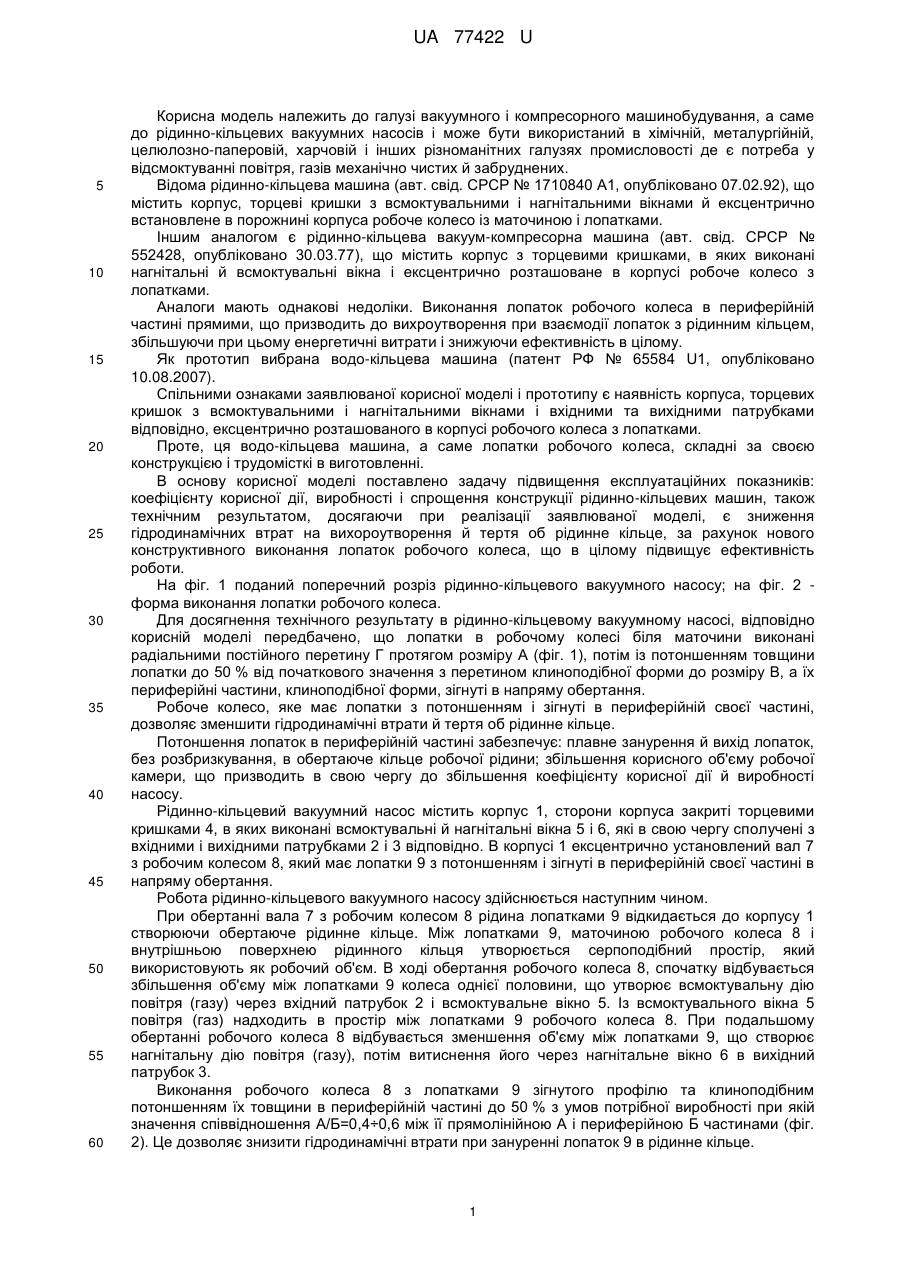

Реферат: Рідинно-кільцевий вакуумний насос містить корпус, сторони корпуса закриті торцевими кришками, в яких виконані всмоктувальні й нагнітальні вікна, які в свою чергу сполучені з вхідними та вихідними патрубками відповідно. В корпусі ексцентрично установлений вал з робочим колесом, яке має лопатки. Лопатки в робочому колесі біля маточини виконані радіальними постійного перетину, з наступним потоншенням товщини лопатки до 50 % від початкового значення з перетином клиноподібної форми, а їх периферійні частини клиноподібної форми, зігнуті в напрямку обертання. UA 77422 U (12) UA 77422 U UA 77422 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі вакуумного і компресорного машинобудування, а саме до рідинно-кільцевих вакуумних насосів і може бути використаний в хімічній, металургійній, целюлозно-паперовій, харчовій і інших різноманітних галузях промисловості де є потреба у відсмоктуванні повітря, газів механічно чистих й забруднених. Відома рідинно-кільцева машина (авт. свід. СРСР № 1710840 А1, опубліковано 07.02.92), що містить корпус, торцеві кришки з всмоктувальними і нагнітальними вікнами й ексцентрично встановлене в порожнині корпуса робоче колесо із маточиною і лопатками. Іншим аналогом є рідинно-кільцева вакуум-компресорна машина (авт. свід. СРСР № 552428, опубліковано 30.03.77), що містить корпус з торцевими кришками, в яких виконані нагнітальні й всмоктувальні вікна і ексцентрично розташоване в корпусі робоче колесо з лопатками. Аналоги мають однакові недоліки. Виконання лопаток робочого колеса в периферійній частині прямими, що призводить до вихроутворення при взаємодії лопаток з рідинним кільцем, збільшуючи при цьому енергетичні витрати і знижуючи ефективність в цілому. Як прототип вибрана водо-кільцева машина (патент РФ № 65584 U1, опубліковано 10.08.2007). Спільними ознаками заявлюваної корисної моделі і прототипу є наявність корпуса, торцевих кришок з всмоктувальними і нагнітальними вікнами і вхідними та вихідними патрубками відповідно, ексцентрично розташованого в корпусі робочого колеса з лопатками. Проте, ця водо-кільцева машина, а саме лопатки робочого колеса, складні за своєю конструкцією і трудомісткі в виготовленні. В основу корисної моделі поставлено задачу підвищення експлуатаційних показників: коефіцієнту корисної дії, виробності і спрощення конструкції рідинно-кільцевих машин, також технічним результатом, досягаючи при реалізації заявлюваної моделі, є зниження гідродинамічних втрат на вихороутворення й тертя об рідинне кільце, за рахунок нового конструктивного виконання лопаток робочого колеса, що в цілому підвищує ефективність роботи. На фіг. 1 поданий поперечний розріз рідинно-кільцевого вакуумного насосу; на фіг. 2 форма виконання лопатки робочого колеса. Для досягнення технічного результату в рідинно-кільцевому вакуумному насосі, відповідно корисній моделі передбачено, що лопатки в робочому колесі біля маточини виконані радіальними постійного перетину Г протягом розміру А (фіг. 1), потім із потоншенням товщини лопатки до 50 % від початкового значення з перетином клиноподібної форми до розміру В, а їх периферійні частини, клиноподібної форми, зігнуті в напряму обертання. Робоче колесо, яке має лопатки з потоншенням і зігнуті в периферійній своєї частині, дозволяє зменшити гідродинамічні втрати й тертя об рідинне кільце. Потоншення лопаток в периферійній частині забезпечує: плавне занурення й вихід лопаток, без розбризкування, в обертаюче кільце робочої рідини; збільшення корисного об'єму робочої камери, що призводить в свою чергу до збільшення коефіцієнту корисної дії й виробності насосу. Рідинно-кільцевий вакуумний насос містить корпус 1, сторони корпуса закриті торцевими кришками 4, в яких виконані всмоктувальні й нагнітальні вікна 5 і 6, які в свою чергу сполучені з вхідними і вихідними патрубками 2 і 3 відповідно. В корпусі 1 ексцентрично установлений вал 7 з робочим колесом 8, який має лопатки 9 з потоншенням і зігнуті в периферійній своєї частині в напряму обертання. Робота рідинно-кільцевого вакуумного насосу здійснюється наступним чином. При обертанні вала 7 з робочим колесом 8 рідина лопатками 9 відкидається до корпусу 1 створюючи обертаюче рідинне кільце. Між лопатками 9, маточиною робочого колеса 8 і внутрішньою поверхнею рідинного кільця утворюється серпоподібний простір, який використовують як робочий об'єм. В ході обертання робочого колеса 8, спочатку відбувається збільшення об'єму між лопатками 9 колеса однієї половини, що утворює всмоктувальну дію повітря (газу) через вхідний патрубок 2 і всмоктувальне вікно 5. Із всмоктувального вікна 5 повітря (газ) надходить в простір між лопатками 9 робочого колеса 8. При подальшому обертанні робочого колеса 8 відбувається зменшення об'єму між лопатками 9, що створює нагнітальну дію повітря (газу), потім витиснення його через нагнітальне вікно 6 в вихідний патрубок 3. Виконання робочого колеса 8 з лопатками 9 зігнутого профілю та клиноподібним потоншенням їх товщини в периферійній частині до 50 % з умов потрібної виробності при якій значення співвідношення А/Б=0,4÷0,6 між її прямолінійною А і периферійною Б частинами (фіг. 2). Це дозволяє знизити гідродинамічні втрати при зануренні лопаток 9 в рідинне кільце. 1 UA 77422 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Рідинно-кільцевий вакуумний насос, який містить корпус, сторони корпуса закриті торцевими кришками, в яких виконані всмоктувальні й нагнітальні вікна, які в свою чергу сполучені з вхідними та вихідними патрубками відповідно, в корпусі ексцентрично установлений вал з робочим колесом, яке має лопатки, який відрізняється тим, що лопатки в робочому колесі біля маточини виконані радіальними постійного перетину, з наступним потоншенням товщини лопатки до 50 % від початкового значення з перетином клиноподібної форми, а їх периферійні частини - клиноподібної форми, зігнуті в напрямку обертання. 2 UA 77422 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
