Вакуумний насос доїльної установки

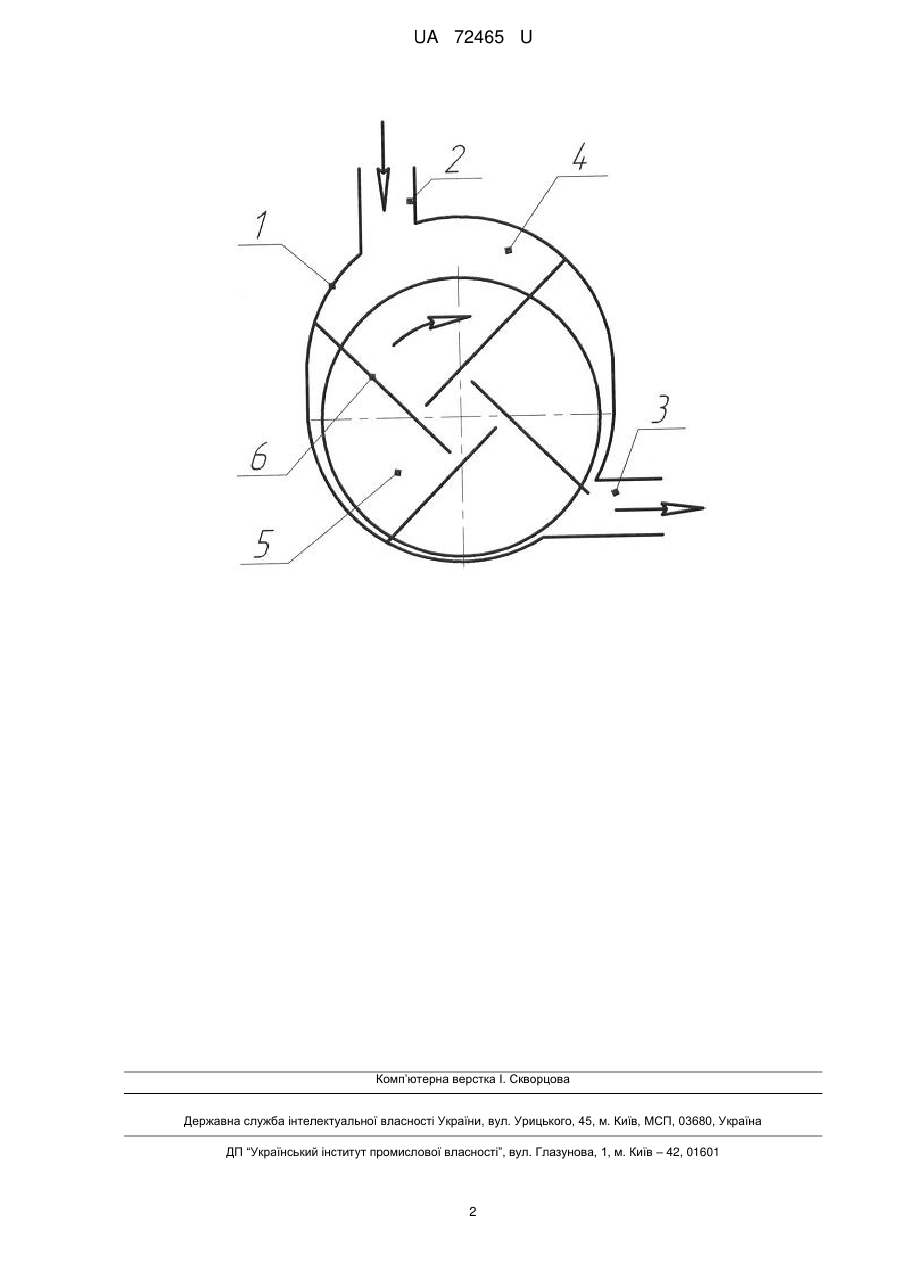

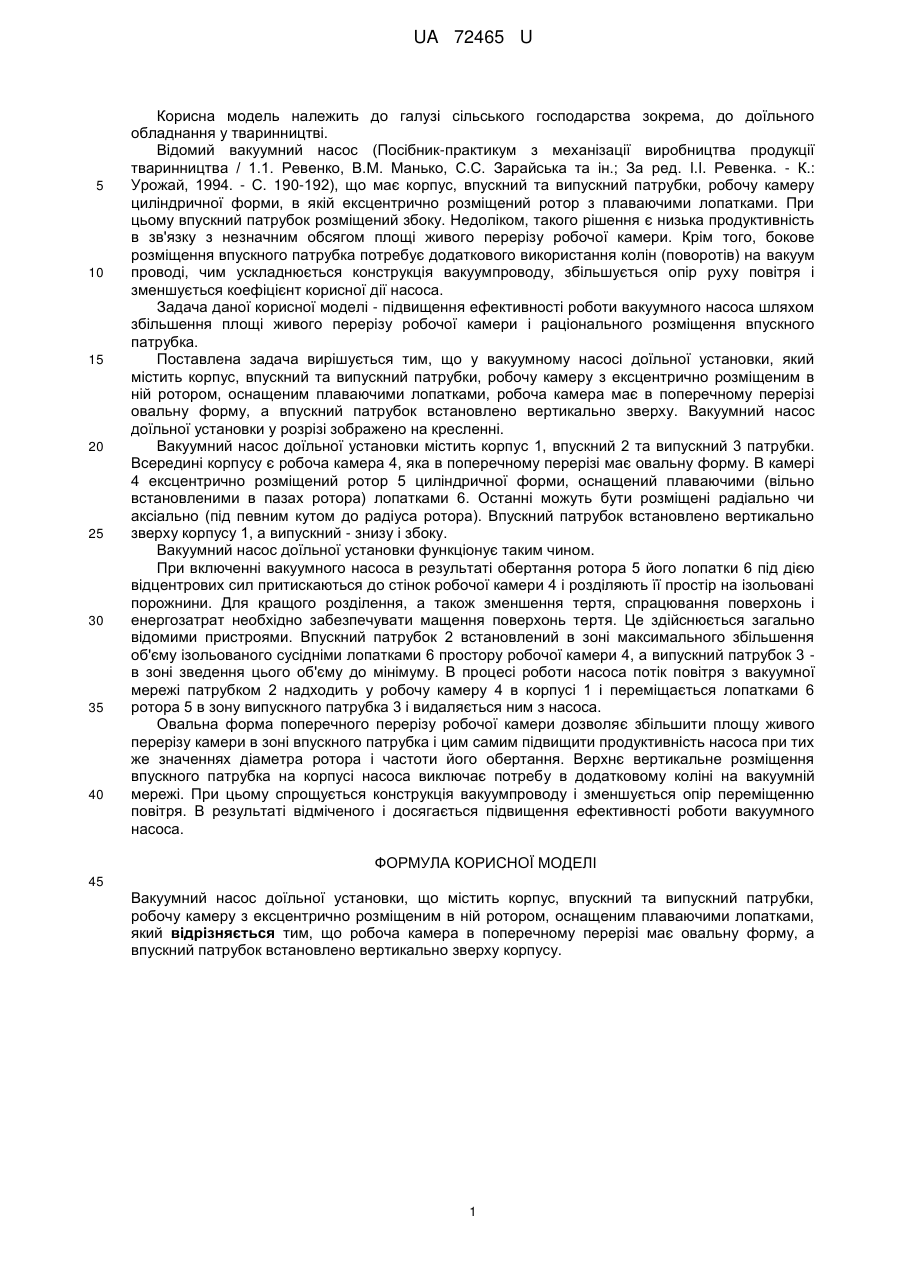

Реферат: UA 72465 U UA 72465 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільського господарства зокрема, до доїльного обладнання у тваринництві. Відомий вакуумний насос (Посібник-практикум з механізації виробництва продукції тваринництва / 1.1. Ревенко, В.М. Манько, С.С. Зарайська та ін.; За ред. I.I. Ревенка. - К.: Урожай, 1994. - С. 190-192), що має корпус, впускний та випускний патрубки, робочу камеру циліндричної форми, в якій ексцентрично розміщений ротор з плаваючими лопатками. При цьому впускний патрубок розміщений збоку. Недоліком, такого рішення є низька продуктивність в зв'язку з незначним обсягом площі живого перерізу робочої камери. Крім того, бокове розміщення впускного патрубка потребує додаткового використання колін (поворотів) на вакуум проводі, чим ускладнюється конструкція вакуумпроводу, збільшується опір руху повітря і зменшується коефіцієнт корисної дії насоса. Задача даної корисної моделі - підвищення ефективності роботи вакуумного насоса шляхом збільшення площі живого перерізу робочої камери і раціонального розміщення впускного патрубка. Поставлена задача вирішується тим, що у вакуумному насосі доїльної установки, який містить корпус, впускний та випускний патрубки, робочу камеру з ексцентрично розміщеним в ній ротором, оснащеним плаваючими лопатками, робоча камера має в поперечному перерізі овальну форму, а впускний патрубок встановлено вертикально зверху. Вакуумний насос доїльної установки у розрізі зображено на кресленні. Вакуумний насос доїльної установки містить корпус 1, впускний 2 та випускний 3 патрубки. Всередині корпусу є робоча камера 4, яка в поперечному перерізі має овальну форму. В камері 4 ексцентрично розміщений ротор 5 циліндричної форми, оснащений плаваючими (вільно встановленими в пазах ротора) лопатками 6. Останні можуть бути розміщені радіально чи аксіально (під певним кутом до радіуса ротора). Впускний патрубок встановлено вертикально зверху корпусу 1, а випускний - знизу і збоку. Вакуумний насос доїльної установки функціонує таким чином. При включенні вакуумного насоса в результаті обертання ротора 5 його лопатки 6 під дією відцентрових сил притискаються до стінок робочої камери 4 і розділяють її простір на ізольовані порожнини. Для кращого розділення, а також зменшення тертя, спрацювання поверхонь і енергозатрат необхідно забезпечувати мащення поверхонь тертя. Це здійснюється загально відомими пристроями. Впускний патрубок 2 встановлений в зоні максимального збільшення об'єму ізольованого сусідніми лопатками 6 простору робочої камери 4, а випускний патрубок 3 в зоні зведення цього об'єму до мінімуму. В процесі роботи насоса потік повітря з вакуумної мережі патрубком 2 надходить у робочу камеру 4 в корпусі 1 і переміщається лопатками 6 ротора 5 в зону випускного патрубка 3 і видаляється ним з насоса. Овальна форма поперечного перерізу робочої камери дозволяє збільшити площу живого перерізу камери в зоні впускного патрубка і цим самим підвищити продуктивність насоса при тих же значеннях діаметра ротора і частоти його обертання. Верхнє вертикальне розміщення впускного патрубка на корпусі насоса виключає потребу в додатковому коліні на вакуумній мережі. При цьому спрощується конструкція вакуумпроводу і зменшується опір переміщенню повітря. В результаті відміченого і досягається підвищення ефективності роботи вакуумного насоса. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вакуумний насос доїльної установки, що містить корпус, впускний та випускний патрубки, робочу камеру з ексцентрично розміщеним в ній ротором, оснащеним плаваючими лопатками, який відрізняється тим, що робоча камера в поперечному перерізі має овальну форму, а впускний патрубок встановлено вертикально зверху корпусу. 1 UA 72465 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
