Вакуумний насос доїльної установки

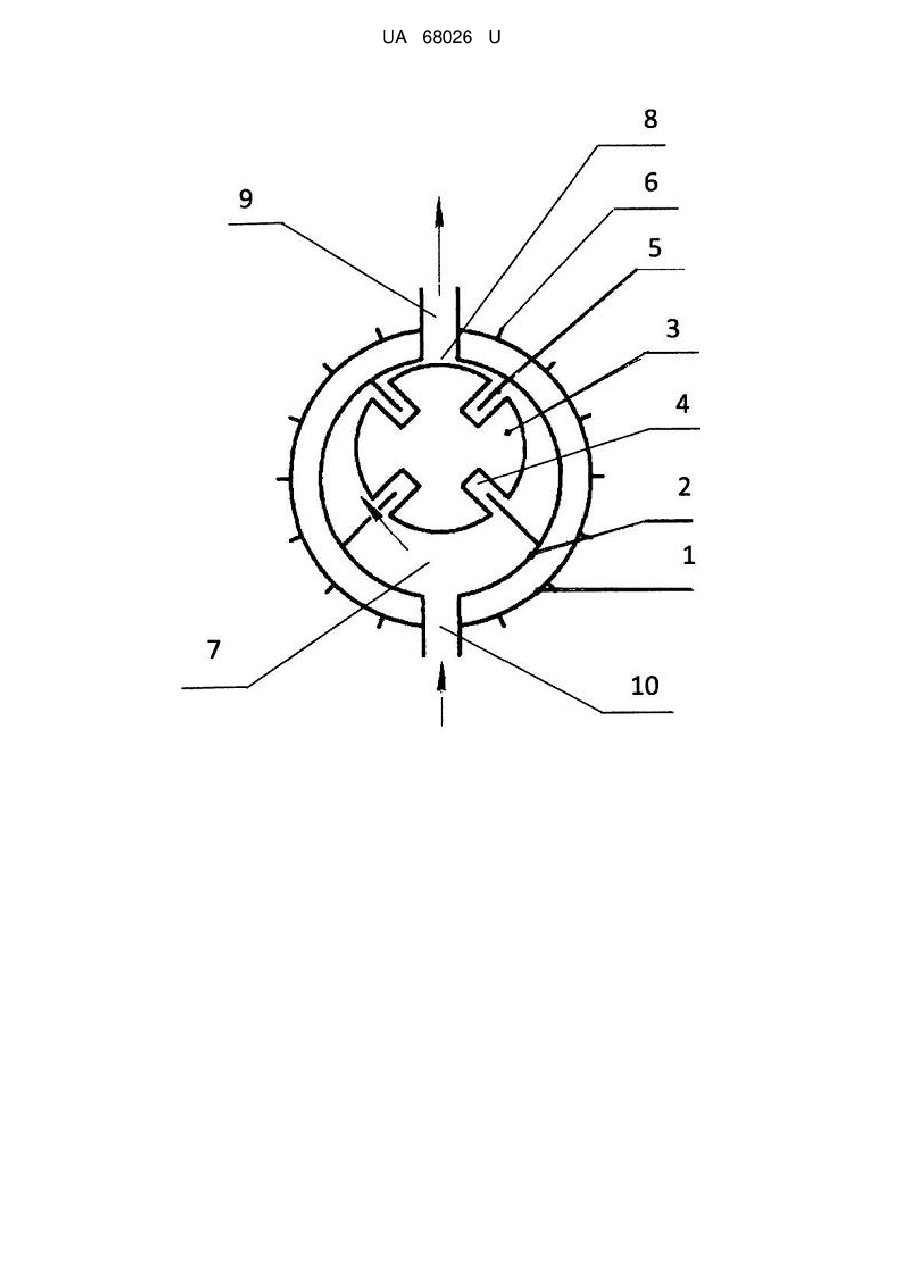

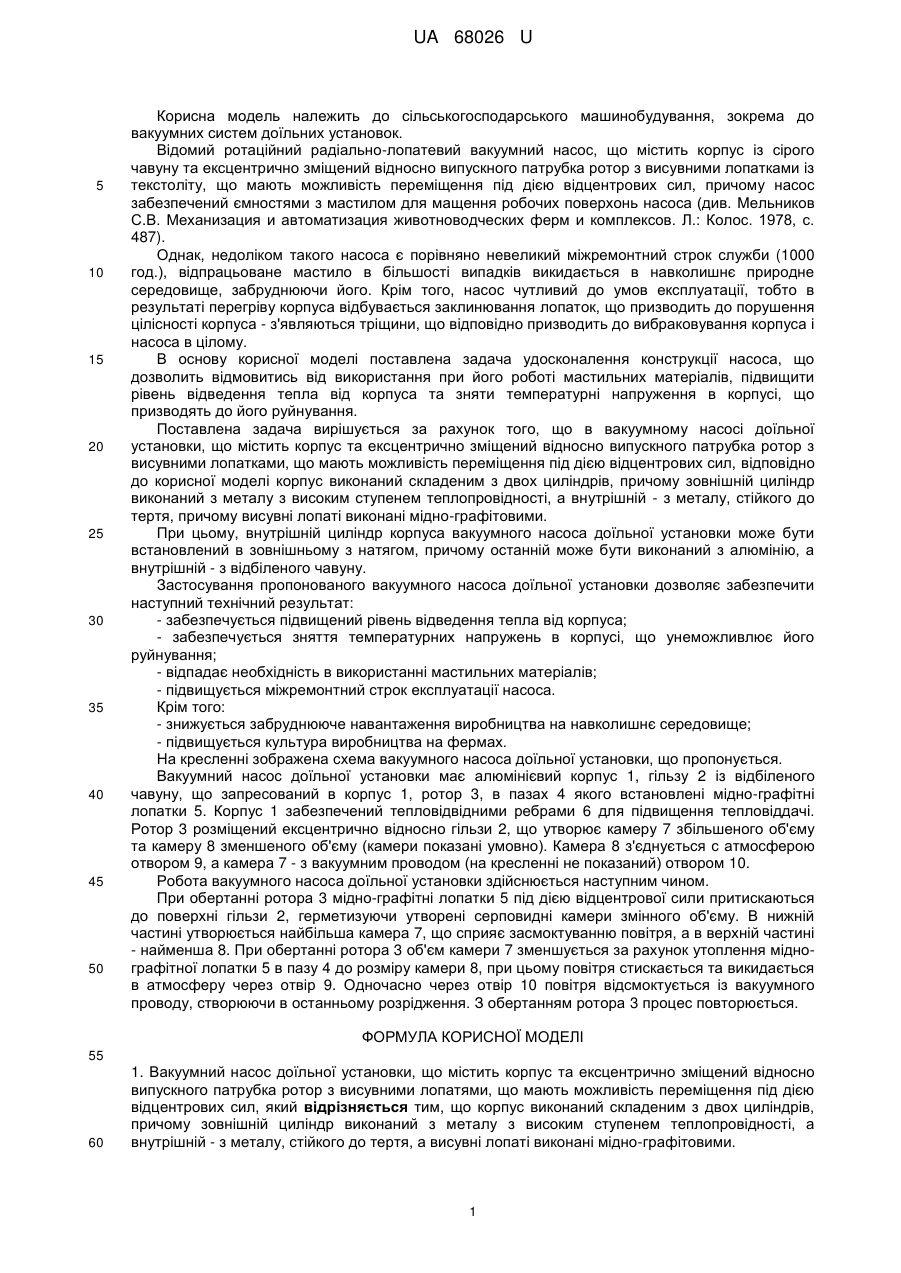

Реферат: UA 68026 U UA 68026 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до вакуумних систем доїльних установок. Відомий ротаційний радіально-лопатевий вакуумний насос, що містить корпус із сірого чавуну та ексцентрично зміщений відносно випускного патрубка ротор з висувними лопатками із текстоліту, що мають можливість переміщення під дією відцентрових сил, причому насос забезпечений ємностями з мастилом для мащення робочих поверхонь насоса (див. Мельников С.В. Механизация и автоматизация животноводческих ферм и комплексов. Л.: Колос. 1978, с. 487). Однак, недоліком такого насоса є порівняно невеликий міжремонтний строк служби (1000 год.), відпрацьоване мастило в більшості випадків викидається в навколишнє природне середовище, забруднюючи його. Крім того, насос чутливий до умов експлуатації, тобто в результаті перегріву корпуса відбувається заклинювання лопаток, що призводить до порушення цілісності корпуса - з'являються тріщини, що відповідно призводить до вибраковування корпуса і насоса в цілому. В основу корисної моделі поставлена задача удосконалення конструкції насоса, що дозволить відмовитись від використання при його роботі мастильних матеріалів, підвищити рівень відведення тепла від корпуса та зняти температурні напруження в корпусі, що призводять до його руйнування. Поставлена задача вирішується за рахунок того, що в вакуумному насосі доїльної установки, що містить корпус та ексцентрично зміщений відносно випускного патрубка ротор з висувними лопатками, що мають можливість переміщення під дією відцентрових сил, відповідно до корисної моделі корпус виконаний складеним з двох циліндрів, причому зовнішній циліндр виконаний з металу з високим ступенем теплопровідності, а внутрішній - з металу, стійкого до тертя, причому висувні лопаті виконані мідно-графітовими. При цьому, внутрішній циліндр корпуса вакуумного насоса доїльної установки може бути встановлений в зовнішньому з натягом, причому останній може бути виконаний з алюмінію, а внутрішній - з відбіленого чавуну. Застосування пропонованого вакуумного насоса доїльної установки дозволяє забезпечити наступний технічний результат: - забезпечується підвищений рівень відведення тепла від корпуса; - забезпечується зняття температурних напружень в корпусі, що унеможливлює його руйнування; - відпадає необхідність в використанні мастильних матеріалів; - підвищується міжремонтний строк експлуатації насоса. Крім того: - знижується забруднююче навантаження виробництва на навколишнє середовище; - підвищується культура виробництва на фермах. На кресленні зображена схема вакуумного насоса доїльної установки, що пропонується. Вакуумний насос доїльної установки має алюмінієвий корпус 1, гільзу 2 із відбіленого чавуну, що запресований в корпус 1, ротор 3, в пазах 4 якого встановлені мідно-графітні лопатки 5. Корпус 1 забезпечений тепловідвідними ребрами 6 для підвищення тепловіддачі. Ротор 3 розміщений ексцентрично відносно гільзи 2, що утворює камеру 7 збільшеного об'єму та камеру 8 зменшеного об'єму (камери показані умовно). Камера 8 з'єднується с атмосферою отвором 9, а камера 7 - з вакуумним проводом (на кресленні не показаний) отвором 10. Робота вакуумного насоса доїльної установки здійснюється наступним чином. При обертанні ротора 3 мідно-графітні лопатки 5 під дією відцентрової сили притискаються до поверхні гільзи 2, герметизуючи утворені серповидні камери змінного об'єму. В нижній частині утворюється найбільша камера 7, що сприяє засмоктуванню повітря, а в верхній частині - найменша 8. При обертанні ротора 3 об'єм камери 7 зменшується за рахунок утоплення міднографітної лопатки 5 в пазу 4 до розміру камери 8, при цьому повітря стискається та викидається в атмосферу через отвір 9. Одночасно через отвір 10 повітря відсмоктується із вакуумного проводу, створюючи в останньому розрідження. З обертанням ротора 3 процес повторюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Вакуумний насос доїльної установки, що містить корпус та ексцентрично зміщений відносно випускного патрубка ротор з висувними лопатями, що мають можливість переміщення під дією відцентрових сил, який відрізняється тим, що корпус виконаний складеним з двох циліндрів, причому зовнішній циліндр виконаний з металу з високим ступенем теплопровідності, а внутрішній - з металу, стійкого до тертя, а висувні лопаті виконані мідно-графітовими. 1 UA 68026 U 2. Вакуумний насос за п. 1, який відрізняється тим, що внутрішній циліндр корпуса встановлений в зовнішньому з натягом, причому останній виконаний з алюмінію, а внутрішній - з відбіленого чавуну. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
