Конструкція стіни

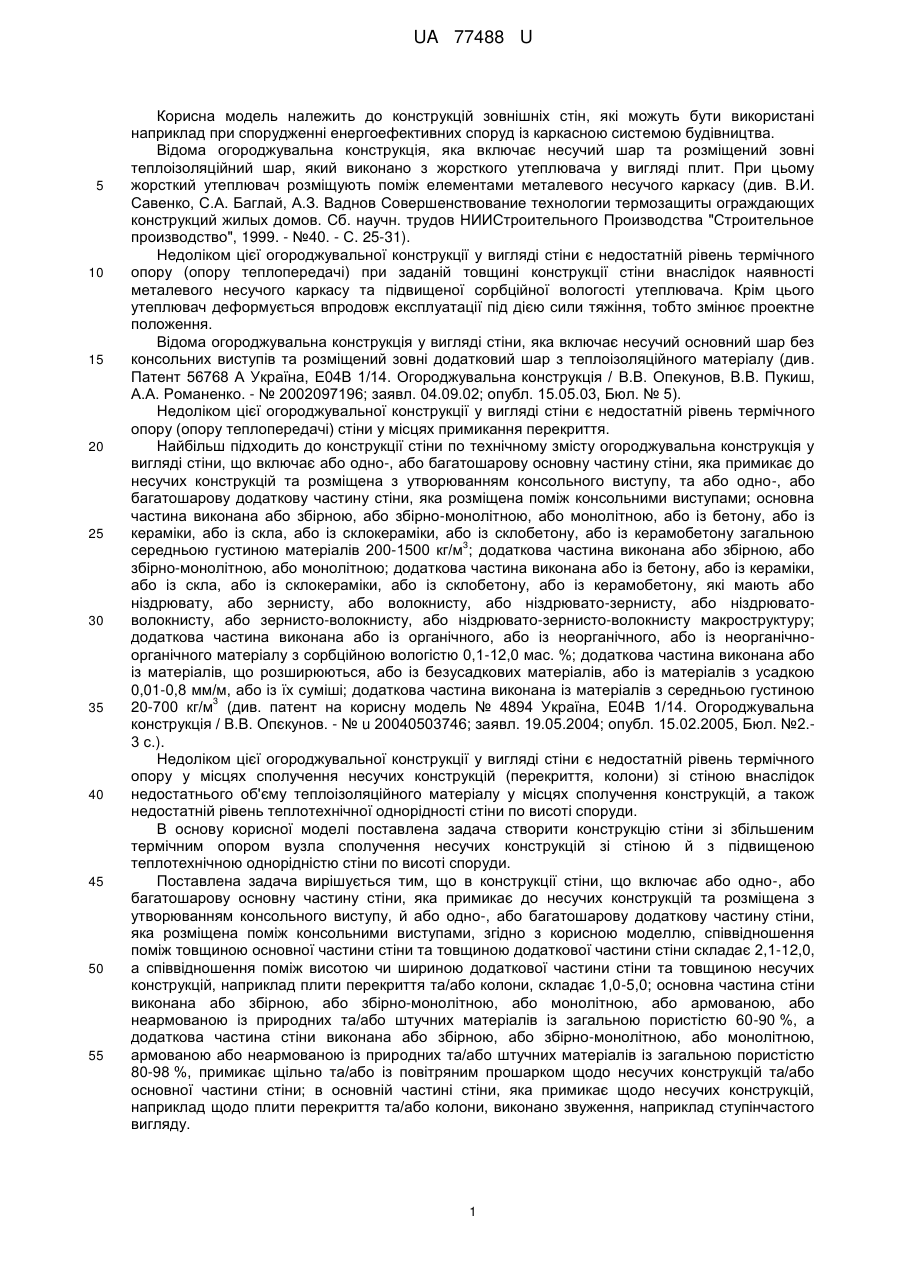

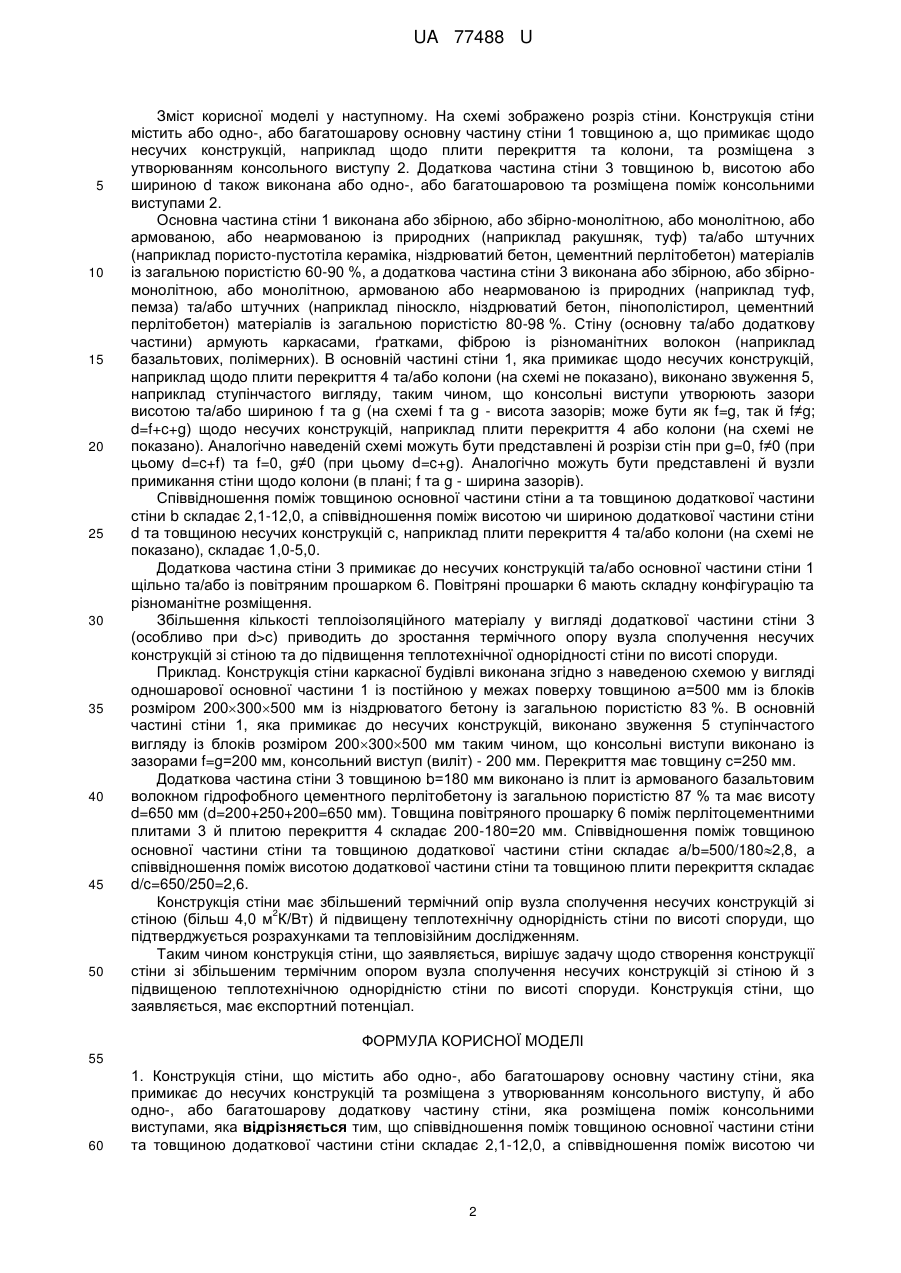

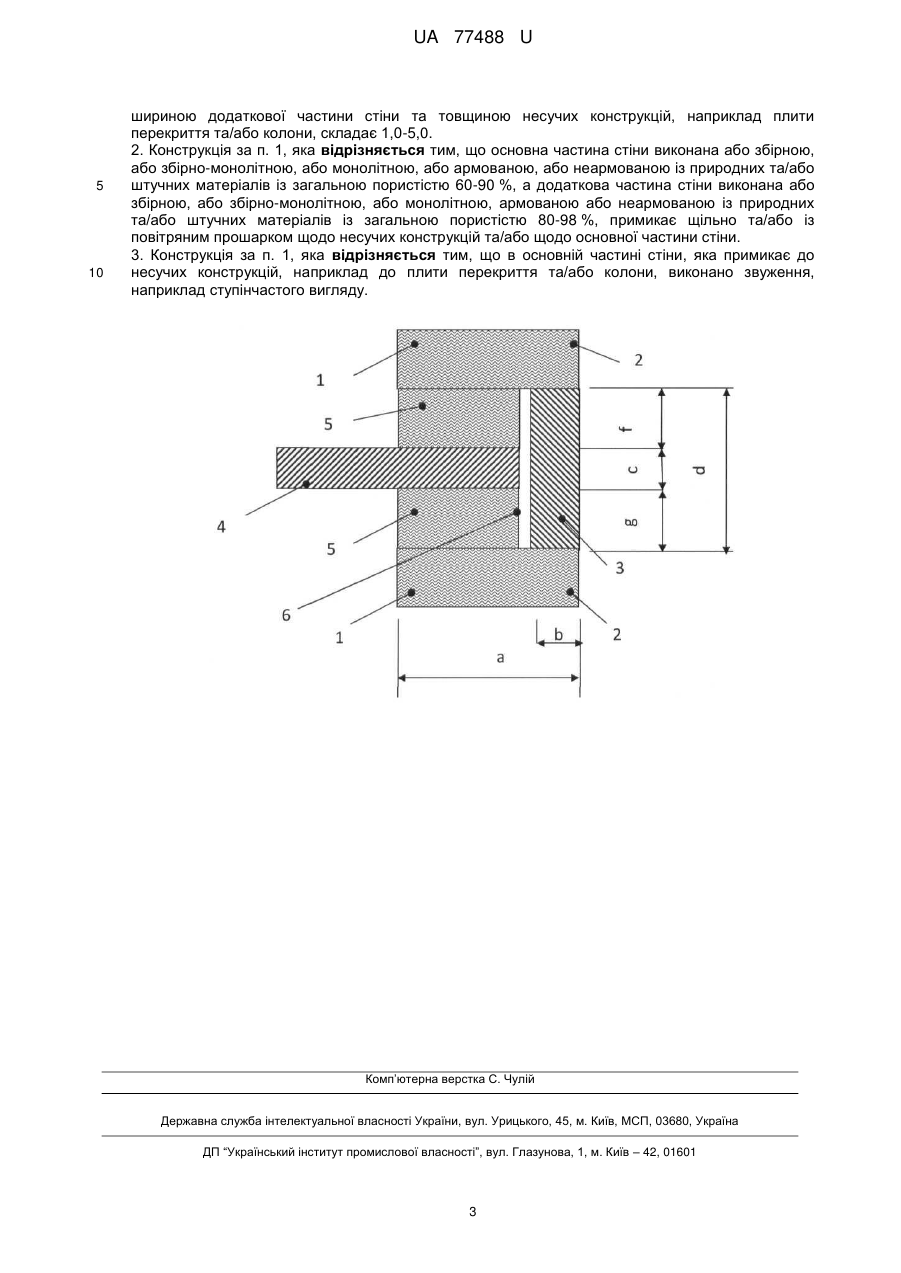

Реферат: UA 77488 U UA 77488 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій зовнішніх стін, які можуть бути використані наприклад при спорудженні енергоефективних споруд із каркасною системою будівництва. Відома огороджувальна конструкція, яка включає несучий шар та розміщений зовні теплоізоляційний шар, який виконано з жорсткого утеплювача у вигляді плит. При цьому жорсткий утеплювач розміщують поміж елементами металевого несучого каркасу (див. В.И. Савенко, С.А. Баглай, А.З. Ваднов Совершенствование технологии термозащиты ограждающих конструкций жилых домов. Сб. научн. трудов НИИСтроительного Производства "Строительное производство", 1999. - №40. - С. 25-31). Недоліком цієї огороджувальної конструкції у вигляді стіни є недостатній рівень термічного опору (опору теплопередачі) при заданій товщині конструкції стіни внаслідок наявності металевого несучого каркасу та підвищеної сорбційної вологості утеплювача. Крім цього утеплювач деформується впродовж експлуатації під дією сили тяжіння, тобто змінює проектне положення. Відома огороджувальна конструкція у вигляді стіни, яка включає несучий основний шар без консольних виступів та розміщений зовні додатковий шар з теплоізоляційного матеріалу (див. Патент 56768 А Україна, Е04В 1/14. Огороджувальна конструкція / В.В. Опекунов, В.В. Пукиш, А.А. Романенко. - № 2002097196; заявл. 04.09.02; опубл. 15.05.03, Бюл. № 5). Недоліком цієї огороджувальної конструкції у вигляді стіни є недостатній рівень термічного опору (опору теплопередачі) стіни у місцях примикання перекриття. Найбільш підходить до конструкції стіни по технічному змісту огороджувальна конструкція у вигляді стіни, що включає або одно-, або багатошарову основну частину стіни, яка примикає до несучих конструкцій та розміщена з утворюванням консольного виступу, та або одно-, або багатошарову додаткову частину стіни, яка розміщена поміж консольними виступами; основна частина виконана або збірною, або збірно-монолітною, або монолітною, або із бетону, або із кераміки, або із скла, або із склокераміки, або із склобетону, або із керамобетону загальною 3 середньою густиною матеріалів 200-1500 кг/м ; додаткова частина виконана або збірною, або збірно-монолітною, або монолітною; додаткова частина виконана або із бетону, або із кераміки, або із скла, або із склокераміки, або із склобетону, або із керамобетону, які мають або ніздрювату, або зернисту, або волокнисту, або ніздрювато-зернисту, або ніздрюватоволокнисту, або зернисто-волокнисту, або ніздрювато-зернисто-волокнисту макроструктуру; додаткова частина виконана або із органічного, або із неорганічного, або із неорганічноорганічного матеріалу з сорбційною вологістю 0,1-12,0 мас. %; додаткова частина виконана або із матеріалів, що розширюються, або із безусадкових матеріалів, або із матеріалів з усадкою 0,01-0,8 мм/м, або із їх суміші; додаткова частина виконана із матеріалів з середньою густиною 3 20-700 кг/м (див. патент на корисну модель № 4894 Україна, Е04В 1/14. Огороджувальна конструкція / В.В. Опєкунов. - № u 20040503746; заявл. 19.05.2004; опубл. 15.02.2005, Бюл. №2.3 с.). Недоліком цієї огороджувальної конструкції у вигляді стіни є недостатній рівень термічного опору у місцях сполучення несучих конструкцій (перекриття, колони) зі стіною внаслідок недостатнього об'єму теплоізоляційного матеріалу у місцях сполучення конструкцій, а також недостатній рівень теплотехнічної однорідності стіни по висоті споруди. В основу корисної моделі поставлена задача створити конструкцію стіни зі збільшеним термічним опором вузла сполучення несучих конструкцій зі стіною й з підвищеною теплотехнічною однорідністю стіни по висоті споруди. Поставлена задача вирішується тим, що в конструкції стіни, що включає або одно-, або багатошарову основну частину стіни, яка примикає до несучих конструкцій та розміщена з утворюванням консольного виступу, й або одно-, або багатошарову додаткову частину стіни, яка розміщена поміж консольними виступами, згідно з корисною моделлю, співвідношення поміж товщиною основної частини стіни та товщиною додаткової частини стіни складає 2,1-12,0, а співвідношення поміж висотою чи шириною додаткової частини стіни та товщиною несучих конструкцій, наприклад плити перекриття та/або колони, складає 1,0-5,0; основна частина стіни виконана або збірною, або збірно-монолітною, або монолітною, або армованою, або неармованою із природних та/або штучних матеріалів із загальною пористістю 60-90 %, а додаткова частина стіни виконана або збірною, або збірно-монолітною, або монолітною, армованоюабо неармованою із природних та/або штучних матеріалів із загальною пористістю 80-98 %, примикає щільно та/або із повітряним прошарком щодо несучих конструкцій та/або основної частини стіни; в основній частині стіни, яка примикає щодо несучих конструкцій, наприклад щодо плити перекриття та/або колони, виконано звуження, наприклад ступінчастого вигляду. 1 UA 77488 U 5 10 15 20 25 30 35 40 45 50 Зміст корисної моделі у наступному. На схемі зображено розріз стіни. Конструкція стіни містить або одно-, або багатошарову основну частину стіни 1 товщиною а, що примикає щодо несучих конструкцій, наприклад щодо плити перекриття та колони, та розміщена з утворюванням консольного виступу 2. Додаткова частина стіни 3 товщиною b, висотою або шириною d також виконана або одно-, або багатошаровою та розміщена поміж консольними виступами 2. Основна частина стіни 1 виконана або збірною, або збірно-монолітною, або монолітною, або армованою, або неармованою із природних (наприклад ракушняк, туф) та/або штучних (наприклад пористо-пустотіла кераміка, ніздрюватий бетон, цементний перлітобетон) матеріалів із загальною пористістю 60-90 %, а додаткова частина стіни 3 виконана або збірною, або збірномонолітною, або монолітною, армованою або неармованою із природних (наприклад туф, пемза) та/або штучних (наприклад піноскло, ніздрюватий бетон, пінополістирол, цементний перлітобетон) матеріалів із загальною пористістю 80-98 %. Стіну (основну та/або додаткову частини) армують каркасами, ґратками, фіброю із різноманітних волокон (наприклад базальтових, полімерних). В основній частині стіни 1, яка примикає щодо несучих конструкцій, наприклад щодо плити перекриття 4 та/або колони (на схемі не показано), виконано звуження 5, наприклад ступінчастого вигляду, таким чином, що консольні виступи утворюють зазори висотою та/або шириною f та g (на схемі f та g - висота зазорів; може бути як f=g, так й f≠g; d=f+c+g) щодо несучих конструкцій, наприклад плити перекриття 4 або колони (на схемі не показано). Аналогічно наведеній схемі можуть бути представлені й розрізи стін при g=0, f≠0 (при цьому d=c+f) та f=0, g≠0 (при цьому d=c+g). Аналогічно можуть бути представлені й вузли примикання стіни щодо колони (в плані; f та g - ширина зазорів). Співвідношення поміж товщиною основної частини стіни а та товщиною додаткової частини стіни b складає 2,1-12,0, а співвідношення поміж висотою чи шириною додаткової частини стіни d та товщиною несучих конструкцій с, наприклад плити перекриття 4 та/або колони (на схемі не показано), складає 1,0-5,0. Додаткова частина стіни 3 примикає до несучих конструкцій та/або основної частини стіни 1 щільно та/або із повітряним прошарком 6. Повітряні прошарки 6 мають складну конфігурацію та різноманітне розміщення. Збільшення кількості теплоізоляційного матеріалу у вигляді додаткової частини стіни 3 (особливо при d>с) приводить до зростання термічного опору вузла сполучення несучих конструкцій зі стіною та до підвищення теплотехнічної однорідності стіни по висоті споруди. Приклад. Конструкція стіни каркасної будівлі виконана згідно з наведеною схемою у вигляді одношарової основної частини 1 із постійною у межах поверху товщиною а=500 мм із блоків розміром 200300500 мм із ніздрюватого бетону із загальною пористістю 83 %. В основній частині стіни 1, яка примикає до несучих конструкцій, виконано звуження 5 ступінчастого вигляду із блоків розміром 200300500 мм таким чином, що консольні виступи виконано із зазорами f=g=200 мм, консольний виступ (виліт) - 200 мм. Перекриття має товщину с=250 мм. Додаткова частина стіни 3 товщиною b=180 мм виконано із плит із армованого базальтовим волокном гідрофобного цементного перлітобетону із загальною пористістю 87 % та має висоту d=650 мм (d=200+250+200=650 мм). Товщина повітряного прошарку 6 поміж перлітоцементними плитами 3 й плитою перекриття 4 складає 200-180=20 мм. Співвідношення поміж товщиною основної частини стіни та товщиною додаткової частини стіни складає а/b=500/1802,8, а співвідношення поміж висотою додаткової частини стіни та товщиною плити перекриття складає d/c=650/250=2,6. Конструкція стіни має збільшений термічний опір вузла сполучення несучих конструкцій зі 2 стіною (більш 4,0 м К/Вт) й підвищену теплотехнічну однорідність стіни по висоті споруди, що підтверджується розрахунками та тепловізійним дослідженням. Таким чином конструкція стіни, що заявляється, вирішує задачу щодо створення конструкції стіни зі збільшеним термічним опором вузла сполучення несучих конструкцій зі стіною й з підвищеною теплотехнічною однорідністю стіни по висоті споруди. Конструкція стіни, що заявляється, має експортний потенціал. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Конструкція стіни, що містить або одно-, або багатошарову основну частину стіни, яка примикає до несучих конструкцій та розміщена з утворюванням консольного виступу, й або одно-, або багатошарову додаткову частину стіни, яка розміщена поміж консольними виступами, яка відрізняється тим, що співвідношення поміж товщиною основної частини стіни та товщиною додаткової частини стіни складає 2,1-12,0, а співвідношення поміж висотою чи 2 UA 77488 U 5 10 шириною додаткової частини стіни та товщиною несучих конструкцій, наприклад плити перекриття та/або колони, складає 1,0-5,0. 2. Конструкція за п. 1, яка відрізняється тим, що основна частина стіни виконана або збірною, або збірно-монолітною, або монолітною, або армованою, або неармованою із природних та/або штучних матеріалів із загальною пористістю 60-90 %, а додаткова частина стіни виконана або збірною, або збірно-монолітною, або монолітною, армованою або неармованою із природних та/або штучних матеріалів із загальною пористістю 80-98 %, примикає щільно та/або із повітряним прошарком щодо несучих конструкцій та/або щодо основної частини стіни. 3. Конструкція за п. 1, яка відрізняється тим, що в основній частині стіни, яка примикає до несучих конструкцій, наприклад до плити перекриття та/або колони, виконано звуження, наприклад ступінчастого вигляду. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
