Приймально-роздавальний пристрій резервуара для нафти та нафтопродуктів

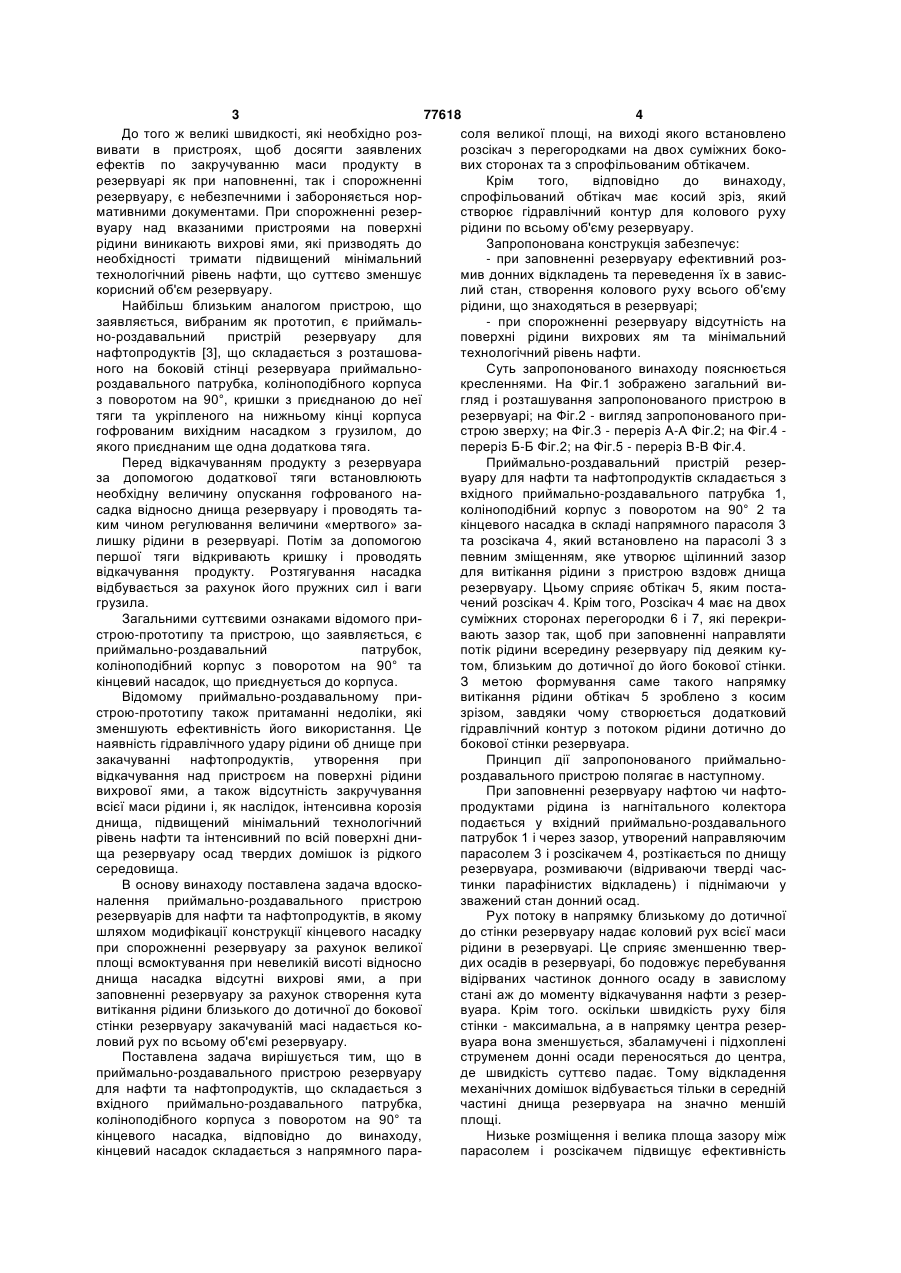

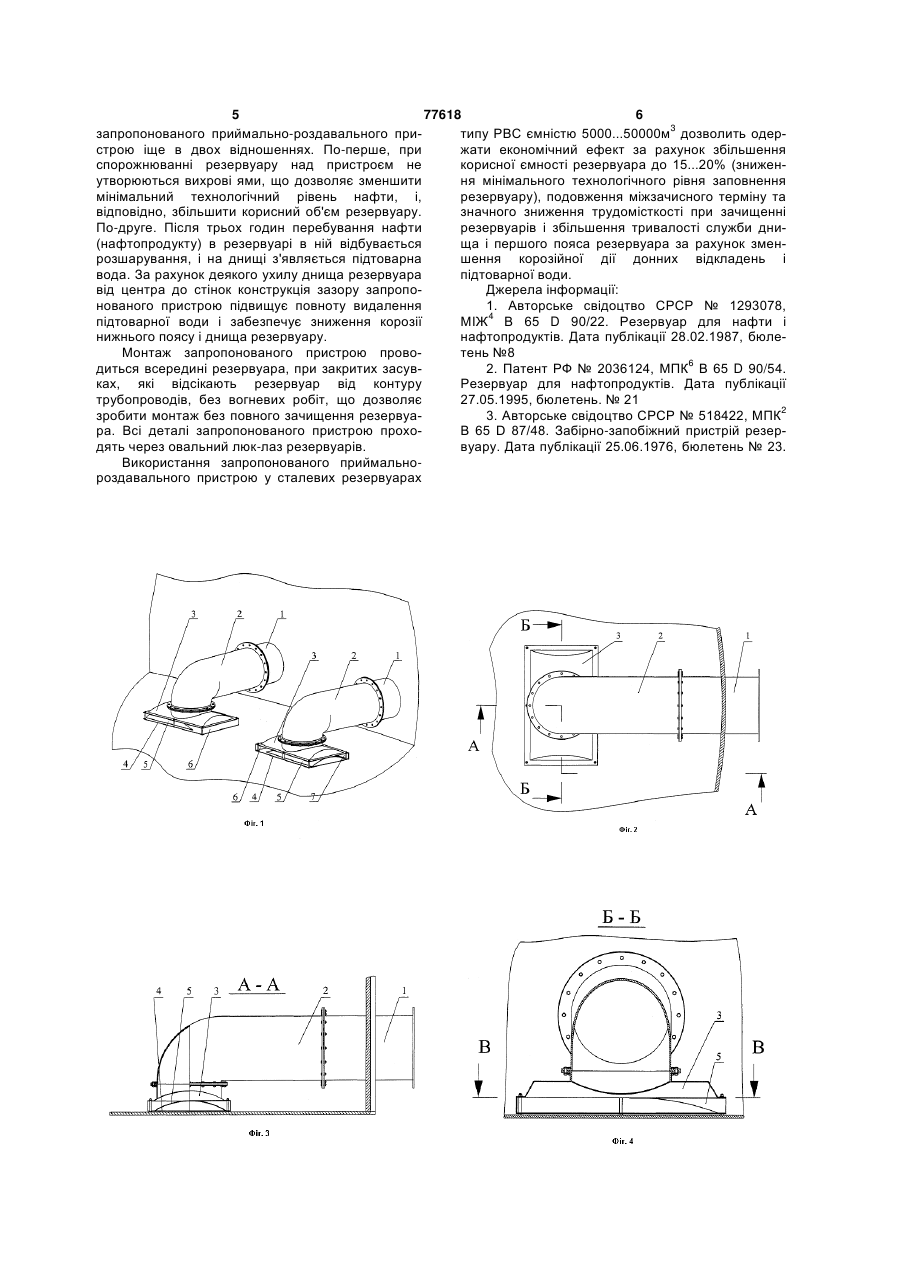

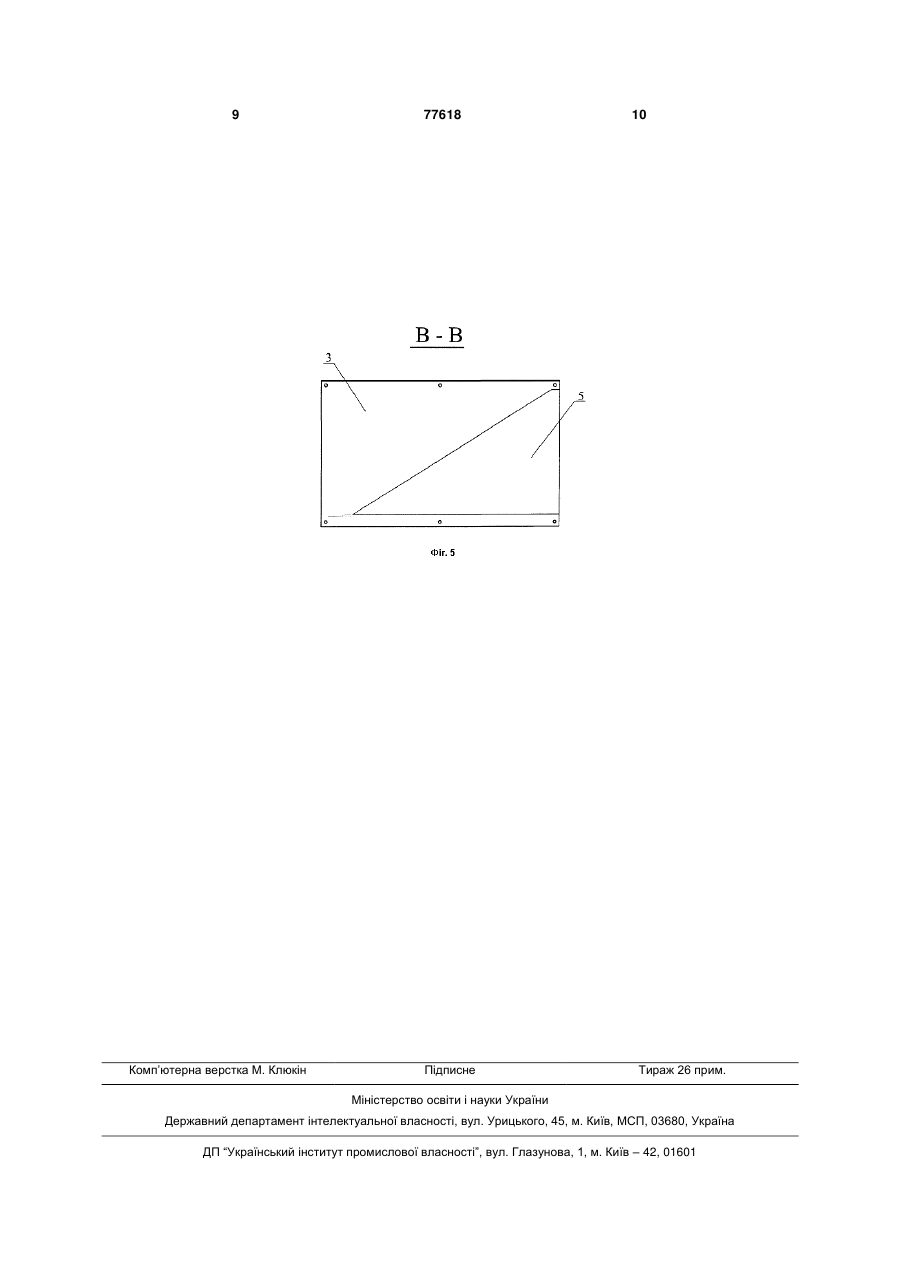

1. Приймально-роздавальний пристрій резервуара для нафти та нафтопродуктів, що містить вхідний приймально-роздавальний патрубок, коліноподібний корпус, виконаний з поворотом на 90°, та закріплений до нього кінцевий насадок, який відрізняється тим, що кінцевий насадок складається з напрямного парасоля , на виході якого встановлено розсікач з двома суміжними боковими стінками та з встановленим всередині нього спрофільованим обтікачем. 2. Приймально-роздавальний пристрій за п.1, який відрізняється тим, що спрофільований обтікач має косий зріз для створення гідравлічного контуру колового руху рідини по всьому об'єму резервуара. Винахід відноситься до приймальнороздавального устаткування резервуарів, призначених для зберігання нафти та нафтопродуктів і може знайти застосування в нафтовій і нафтопереробній промисловості. Відомий приймально-роздавальний пристрій [1], що складається з приймально-роздавального патрубка, корпуса конфузорного насадка і сопла. Конфузорний насадок з соплом встановлено над днищем резервуара концентричне до його осі. В резервуарі приймально-роздавальні патрубки і конфузорні насадки з соплами можуть бути встановлені попарно, причому сопла суміжних конфузорних насадків спрямовані в протилежні сторони. При заповненні резервуара через приймально-роздавальні патрубки рідина по трубі направляється в сопла і викидається спрямованим струменем вздовж стінки резервуара на рівні днища. При спорожнюванні резервуара рідина всмоктується соплами, утворюючи також спрямований струмінь, тільки у зворотному напрямку. При установці декількох сопел ефект закручування маси рідини посилюється, і інтенсивність донних осадів зменшується. Відомий також приймально-роздавальний пристрій резервуара для нафти [2], в склад якого входить приймально-роздавальний патрубок, корпус з поворотною кришкою, з'єднаною з тягою, та шарнірно приєднаний кінцевий насадок у вигляді нахиленої труби з додатковою тягою, при чому нижня ділянка труби направлена дотично до стінки резервуару. При заповненні і спорожненні резервуару поворотна кришка відкривається, а насадок щільно притискається до корпусу пристрою. Рідина, що надходить чи відсмоктується, також набуває кругового руху по всій своїй масі. Це приводить до зменшення інтенсивності донних осадів, а самі осади в основному випадають в середній частині днища резервуара, на меншій площі. Недоліком вищевказаних аналогів є складність конструкції, а саме використання шарнірів, барабанів і тяг усередині резервуара, що робить ненадійною експлуатацію і витратним ремонт цих пристроїв у випадку виходу з ладу частин, що рухаються. Монтаж цих пристроїв на діючих резервуарах вимагає повної зупинки резервуарів і виводу їх з експлуатації в ремонт. (19) UA (11) 77618 (13) C2 (21) a200606858 (22) 19.06.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Барсуков Ігор Миколайович, Бурак Ігор Зіновійович, Лінчевський Михайло Петрович, Немчин Данило Олександрович, Охрімчук Сергій Олексійович, Стаднік Геннадій Васильович, Стецьків Ігор Михайлович, Тарашевський Владислав Станиславович, Шейко Анатолій Дмитрович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "УКРАЇНСЬКІ ТЕХНОЛОГІЇ" (56) UA 13407 U, 15.03.2006 SU 1724525 A1, 07.04.1992 SU 876506, 30.10.1981 RU 2189929 C2, 27.09.2002 SU 925859, 07.05.1982 3 77618 4 До того ж великі швидкості, які необхідно розсоля великої площі, на виході якого встановлено вивати в пристроях, щоб досягти заявлених розсікач з перегородками на двох суміжних бокоефектів по закручуванню маси продукту в вих сторонах та з спрофільованим обтікачем. резервуарі як при наповненні, так і спорожненні Крім того, відповідно до винаходу, резервуару, є небезпечними і забороняється норспрофільований обтікач має косий зріз, який мативними документами. При спорожненні резерстворює гідравлічний контур для колового руху вуару над вказаними пристроями на поверхні рідини по всьому об'єму резервуару. рідини виникають вихрові ями, які призводять до Запропонована конструкція забезпечує: необхідності тримати підвищений мінімальний - при заповненні резервуару ефективний розтехнологічний рівень нафти, що суттєво зменшує мив донних відкладень та переведення їх в завискорисний об'єм резервуару. лий стан, створення колового руху всього об'єму Найбільш близьким аналогом пристрою, що рідини, що знаходяться в резервуарі; заявляється, вибраним як прототип, є приймаль- при спорожненні резервуару відсутність на но-роздавальний пристрій резервуару для поверхні рідини вихрових ям та мінімальний нафтопродуктів [3], що складається з розташоватехнологічний рівень нафти. ного на боковій стінці резервуара приймальноСуть запропонованого винаходу пояснюється роздавального патрубка, коліноподібного корпуса кресленнями. На Фіг.1 зображено загальний виз поворотом на 90°, кришки з приєднаною до неї гляд і розташування запропонованого пристрою в тяги та укріпленого на нижньому кінці корпуса резервуарі; на Фіг.2 - вигляд запропонованого пригофрованим вихідним насадком з грузилом, до строю зверху; на Фіг.3 - переріз А-А Фіг.2; на Фіг.4 якого приєднаним ще одна додаткова тяга. переріз Б-Б Фіг.2; на Фіг.5 - переріз В-В Фіг.4. Перед відкачуванням продукту з резервуара Приймально-роздавальний пристрій резерза допомогою додаткової тяги встановлюють вуару для нафти та нафтопродуктів складається з необхідну величину опускання гофрованого навхідного приймально-роздавального патрубка 1, садка відносно днища резервуару і проводять таколіноподібний корпус з поворотом на 90° 2 та ким чином регулювання величини «мертвого» закінцевого насадка в складі напрямного парасоля 3 лишку рідини в резервуарі. Потім за допомогою та розсікача 4, який встановлено на парасолі 3 з першої тяги відкривають кришку і проводять певним зміщенням, яке утворює щілинний зазор відкачування продукту. Розтягування насадка для витікання рідини з пристрою вздовж днища відбувається за рахунок його пружних сил і ваги резервуару. Цьому сприяє обтікач 5, яким постагрузила. чений розсікач 4. Крім того, Розсікач 4 має на двох Загальними суттєвими ознаками відомого присуміжних сторонах перегородки 6 і 7, які перекристрою-прототипу та пристрою, що заявляється, є вають зазор так, щоб при заповненні направляти приймально-роздавальний патрубок, потік рідини всередину резервуару під деяким куколіноподібний корпус з поворотом на 90° та том, близьким до дотичної до його бокової стінки. кінцевий насадок, що приєднується до корпуса. З метою формування саме такого напрямку Відомому приймально-роздавальному привитікання рідини обтікач 5 зроблено з косим строю-прототипу також притаманні недоліки, які зрізом, завдяки чому створюється додатковий зменшують ефективність його використання. Це гідравлічний контур з потоком рідини дотично до наявність гідравлічного удару рідини об днище при бокової стінки резервуара. закачуванні нафтопродуктів, утворення при Принцип дії запропонованого приймальновідкачування над пристроєм на поверхні рідини роздавального пристрою полягає в наступному. вихрової ями, а також відсутність закручування При заповненні резервуару нафтою чи нафтовсієї маси рідини і, як наслідок, інтенсивна корозія продуктами рідина із нагнітального колектора днища, підвищений мінімальний технологічний подається у вхідний приймально-роздавального рівень нафти та інтенсивний по всій поверхні днипатрубок 1 і через зазор, утворений направляючим ща резервуару осад твердих домішок із рідкого парасолем 3 і розсікачем 4, розтікається по днищу середовища. резервуара, розмиваючи (відриваючи тверді часВ основу винаходу поставлена задача вдоскотинки парафінистих відкладень) і піднімаючи у налення приймально-роздавального пристрою зважений стан донний осад. резервуарів для нафти та нафтопродуктів, в якому Рух потоку в напрямку близькому до дотичної шляхом модифікації конструкції кінцевого насадку до стінки резервуару надає коловий рух всієї маси при спорожненні резервуару за рахунок великої рідини в резервуарі. Це сприяє зменшенню тверплощі всмоктування при невеликій висоті відносно дих осадів в резервуарі, бо подовжує перебування днища насадка відсутні вихрові ями, а при відірваних частинок донного осаду в завислому заповненні резервуару за рахунок створення кута стані аж до моменту відкачування нафти з резервитікання рідини близького до дотичної до бокової вуара. Крім того. оскільки швидкість руху біля стінки резервуару закачуваній масі надається костінки - максимальна, а в напрямку центра резерловий рух по всьому об'ємі резервуару. вуара вона зменшується, збаламучені і підхоплені Поставлена задача вирішується тим, що в струменем донні осади переносяться до центра, приймально-роздавального пристрою резервуару де швидкість суттєво падає. Тому відкладення для нафти та нафтопродуктів, що складається з механічних домішок відбувається тільки в середній вхідного приймально-роздавального патрубка, частині днища резервуара на значно меншій коліноподібного корпуса з поворотом на 90° та площі. кінцевого насадка, відповідно до винаходу, Низьке розміщення і велика площа зазору між кінцевий насадок складається з напрямного парапарасолем і розсікачем підвищує ефективність 5 77618 6 запропонованого приймально-роздавального притипу РВС ємністю 5000...50000м3 дозволить одерстрою іще в двох відношеннях. По-перше, при жати економічний ефект за рахунок збільшення спорожнюванні резервуару над пристроєм не корисної ємності резервуара до 15...20% (зниженутворюються вихрові ями, що дозволяє зменшити ня мінімального технологічного рівня заповнення мінімальний технологічний рівень нафти, і, резервуару), подовження міжзачисного терміну та відповідно, збільшити корисний об'єм резервуару. значного зниження трудомісткості при зачищенні По-друге. Після трьох годин перебування нафти резервуарів і збільшення тривалості служби дни(нафтопродукту) в резервуарі в ній відбувається ща і першого пояса резервуара за рахунок зменрозшарування, і на днищі з'являється підтоварна шення корозійної дії донних відкладень і вода. За рахунок деякого ухилу днища резервуара підтоварної води. від центра до стінок конструкція зазору запропоДжерела інформації: нованого пристрою підвищує повноту видалення 1. Авторське свідоцтво СРСР № 1293078, підтоварної води і забезпечує зниження корозії МІЖ4 В 65 D 90/22. Резервуар для нафти і нижнього поясу і днища резервуару. нафтопродуктів. Дата публікації 28.02.1987, бюлеМонтаж запропонованого пристрою провотень №8 диться всередині резервуара, при закритих засув2. Патент РФ № 2036124, МПК6 В 65 D 90/54. ках, які відсікають резервуар від контуру Резервуар для нафтопродуктів. Дата публікації трубопроводів, без вогневих робіт, що дозволяє 27.05.1995, бюлетень. № 21 зробити монтаж без повного зачищення резервуа3. Авторське свідоцтво СРСР № 518422, МПК2 ра. Всі деталі запропонованого пристрою прохоВ 65 D 87/48. Забірно-запобіжний пристрій резердять через овальний люк-лаз резервуарів. вуару. Дата публікації 25.06.1976, бюлетень № 23. Використання запропонованого приймальнороздавального пристрою у сталевих резервуарах 7 77618 8 9 Комп’ютерна верстка М. Клюкін 77618 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
