З’єднання металевої башти із залізобетонним понтоном композитного плавучого доку

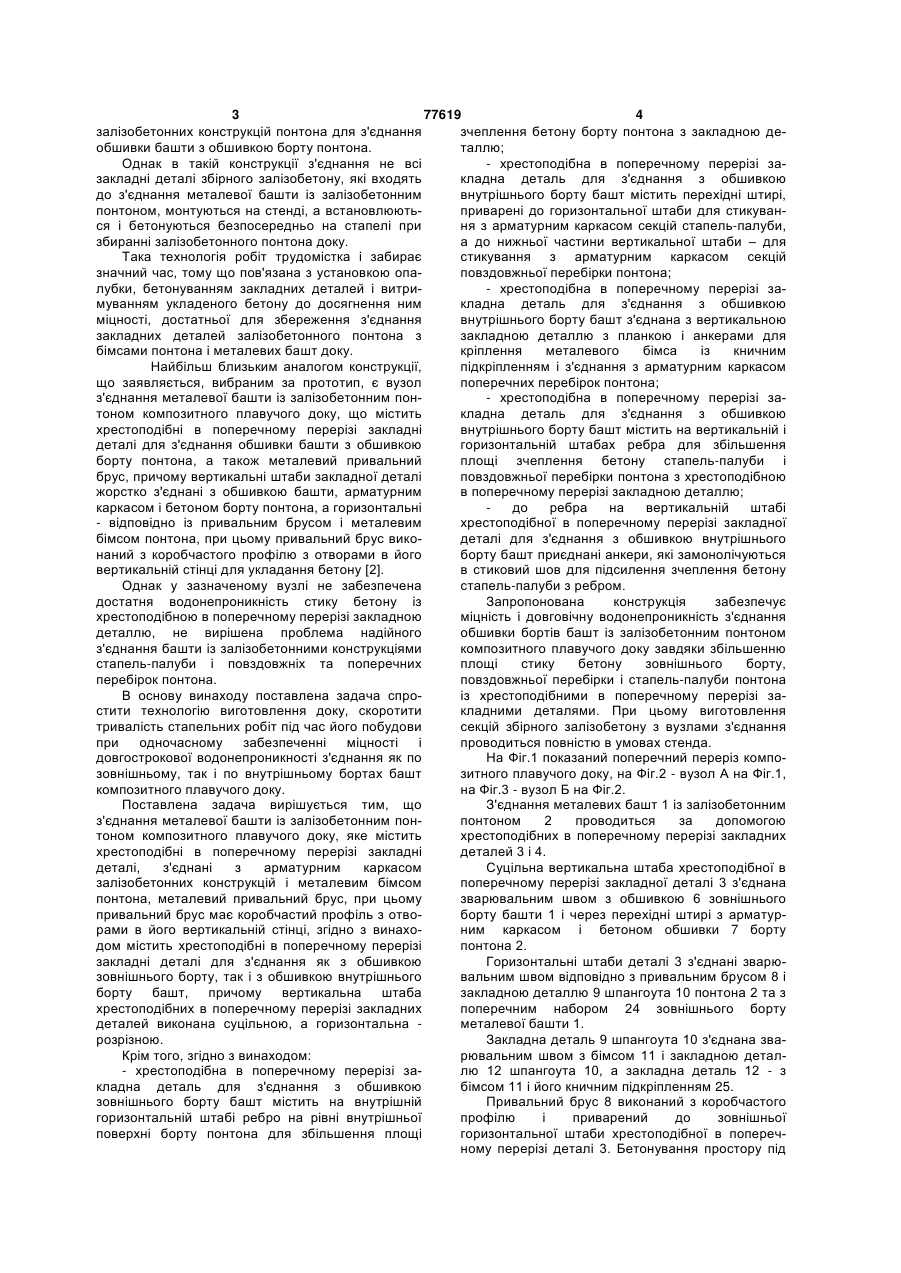

1. З'єднання металевої башти із залізобетонним понтоном композитного плавучого доку, яке містить хрестоподібні в поперечному перерізі закладні деталі, з'єднані з арматурним каркасом залізобетонних конструкцій і металевим бімсом понтона, металевий привальний брус, при цьому привальний брус має коробчастий профіль з отворами в його вертикальній стінці, яке відрізняється тим, що містить хрестоподібні в поперечному перерізі закладні деталі для з'єднання як з обшивкою зовнішнього борту, так і з обшивкою внутрішнього борту башт, причому вертикальна штаба хрестоподібних в поперечному перерізі закладних деталей виконана суцільною, а горизонтальна - розрізною. 2. З'єднання за п. 1, яке відрізняється тим, що хрестоподібна в поперечному перерізі закладна C2 2 (19) 1 3 77619 4 залізобетонних конструкцій понтона для з'єднання зчеплення бетону борту понтона з закладною деобшивки башти з обшивкою борту понтона. таллю; Однак в такій конструкції з'єднання не всі - хрестоподібна в поперечному перерізі зазакладні деталі збірного залізобетону, які входять кладна деталь для з'єднання з обшивкою до з'єднання металевої башти із залізобетонним внутрішнього борту башт містить перехідні штирі, понтоном, монтуються на стенді, а встановлюютьприварені до горизонтальної штаби для стикуванся і бетонуються безпосередньо на стапелі при ня з арматурним каркасом секцій стапель-палуби, збиранні залізобетонного понтона доку. а до нижньої частини вертикальної штаби – для Така технологія робіт трудомістка і забирає стикування з арматурним каркасом секцій значний час, тому що пов'язана з установкою опаповздовжньої перебірки понтона; лубки, бетонуванням закладних деталей і витри- хрестоподібна в поперечному перерізі замуванням укладеного бетону до досягнення ним кладна деталь для з'єднання з обшивкою міцності, достатньої для збереження з'єднання внутрішнього борту башт з'єднана з вертикальною закладних деталей залізобетонного понтона з закладною деталлю з планкою і анкерами для бімсами понтона і металевих башт доку. кріплення металевого бімса із кничним Найбільш близьким аналогом конструкції, підкріпленням і з'єднання з арматурним каркасом що заявляється, вибраним за прототип, є вузол поперечних перебірок понтона; з'єднання металевої башти із залізобетонним пон- хрестоподібна в поперечному перерізі затоном композитного плавучого доку, що містить кладна деталь для з'єднання з обшивкою хрестоподібні в поперечному перерізі закладні внутрішнього борту башт містить на вертикальній і деталі для з'єднання обшивки башти з обшивкою горизонтальній штабах ребра для збільшення борту понтона, а також металевий привальний площі зчеплення бетону стапель-палуби і брус, причому вертикальні штаби закладної деталі повздовжньої перебірки понтона з хрестоподібною жорстко з'єднані з обшивкою башти, арматурним в поперечному перерізі закладною деталлю; каркасом і бетоном борту понтона, а горизонтальні до ребра на вертикальній штабі - відповідно із привальним брусом і металевим хрестоподібної в поперечному перерізі закладної бімсом понтона, при цьому привальний брус викодеталі для з'єднання з обшивкою внутрішнього наний з коробчастого профілю з отворами в його борту башт приєднані анкери, які замонолічуються вертикальній стінці для укладання бетону [2]. в стиковий шов для підсилення зчеплення бетону Однак у зазначеному вузлі не забезпечена стапель-палуби з ребром. достатня водонепроникність стику бетону із Запропонована конструкція забезпечує хрестоподібною в поперечному перерізі закладною міцність і довговічну водонепроникність з'єднання деталлю, не вирішена проблема надійного обшивки бортів башт із залізобетонним понтоном з'єднання башти із залізобетонними конструкціями композитного плавучого доку завдяки збільшенню стапель-палуби і повздовжніх та поперечних площі стику бетону зовнішнього борту, перебірок понтона. повздовжньої перебірки і стапель-палуби понтона В основу винаходу поставлена задача спроіз хрестоподібними в поперечному перерізі застити технологію виготовлення доку, скоротити кладними деталями. При цьому виготовлення тривалість стапельних робіт під час його побудови секцій збірного залізобетону з вузлами з'єднання при одночасному забезпеченні міцності і проводиться повністю в умовах стенда. довгострокової водонепроникності з'єднання як по На Фіг.1 показаний поперечний переріз композовнішньому, так і по внутрішньому бортах башт зитного плавучого доку, на Фіг.2 - вузол А на Фіг.1, композитного плавучого доку. на Фіг.3 - вузол Б на Фіг.2. Поставлена задача вирішується тим, що З'єднання металевих башт 1 із залізобетонним з'єднання металевої башти із залізобетонним понпонтоном 2 проводиться за допомогою тоном композитного плавучого доку, яке містить хрестоподібних в поперечному перерізі закладних хрестоподібні в поперечному перерізі закладні деталей 3 і 4. деталі, з'єднані з арматурним каркасом Суцільна вертикальна штаба хрестоподібної в залізобетонних конструкцій і металевим бімсом поперечному перерізі закладної деталі 3 з'єднана понтона, металевий привальний брус, при цьому зварювальним швом з обшивкою 6 зовнішнього привальний брус має коробчастий профіль з отвоборту башти 1 і через перехідні штирі з арматуррами в його вертикальній стінці, згідно з винахоним каркасом і бетоном обшивки 7 борту дом містить хрестоподібні в поперечному перерізі понтона 2. закладні деталі для з'єднання як з обшивкою Горизонтальні штаби деталі 3 з'єднані зварюзовнішнього борту, так і з обшивкою внутрішнього вальним швом відповідно з привальним брусом 8 і борту башт, причому вертикальна штаба закладною деталлю 9 шпангоута 10 понтона 2 та з хрестоподібних в поперечному перерізі закладних поперечним набором 24 зовнішнього борту деталей виконана суцільною, а горизонтальна металевої башти 1. розрізною. Закладна деталь 9 шпангоута 10 з'єднана зваКрім того, згідно з винаходом: рювальним швом з бімсом 11 і закладною детал- хрестоподібна в поперечному перерізі залю 12 шпангоута 10, а закладна деталь 12 - з кладна деталь для з'єднання з обшивкою бімсом 11 і його кничним підкріпленням 25. зовнішнього борту башт містить на внутрішній Привальний брус 8 виконаний з коробчастого горизонтальній штабі ребро на рівні внутрішньої профілю і приварений до зовнішньої поверхні борту понтона для збільшення площі горизонтальної штаби хрестоподібної в поперечному перерізі деталі 3. Бетонування простору під 5 77619 6 привальним брусом 8 проводиться за допомогою ня шпангоутів 10 розміщуються приварені до арлійки через отвори в привальному брусі. матурного каркаса шпангоута закладні деталі 12, Суцільна вертикальна штаба хрестоподібної в до яких при збиранні на стапелі понтона 2 поперечному перерізі закладної деталі 4 з'єднана приєднуються бімси 11. зварювальним швом з обшивкою 13 внутрішнього У кожну секцію повздовжньої перебірки борту башти 1 і через перехідні штирі з арматурвстановлюється ділянка хрестоподібної в попеним каркасом і бетоном повздовжньої перебірки 14 речному перерізі закладної деталі 4, до понтона 2. вертикальної штаби якої приварюються перехідні Горизонтальні штаби деталі 4 з'єднані зварюштирі для з'єднання з арматурним каркасом вальним швом: зовнішня - через перехідні штирі з повздовжньої перебірки 14 і ребро 21, до горизонарматурним каркасом стапель-палуби 16, тальних штаб приварюються перехідні штирі і внутрішня - з бімсом 11 та із закладною деталлю закладні деталі 17 з планками 18 і анкерами 19 17 і поперечним набором 23 внутрішнього борту для з'єднання з арматурним каркасом поперечної металевої башти 1. перебірки 20 понтона 2. Закладна деталь 17 повздовжньої перебірки Секції виготовляють на горизонтальних стен14 з'єднана зварювальним швом з бімсом 11 і його дах з інвентарною опалубкою для бетонування кничним підкріпленням 26. ребристих секцій. Через те, що хрестоподібні в поперечному Після монтажу збірних залізобетонних секцій перерізі закладні деталі 3 і 4 проходять по всій понтона 2 на стапелі проводиться монтаж бімсів довжині понтона 2 і приймають участь в 11 з наступною приваркою верхньої полиці кожнопрогинанні і вигинанні понтона при навантаженні го бімса до закладних деталей 9, 12, 17, стійки доку чи буксируванні його по хвилях в океані, для бімса 11 і внутрішньої горизонтальної штаби збільшення площі зчеплення закладних деталей з закладної деталі 4. бетонними конструкціями понтона на внутрішній Пропонована конструкція з'єднання металевої горизонтальній штабі деталі З встановлене ребро башти із залізобетонним понтоном плавучого ком5 на рівні з внутрішньою поверхнею обшивки борту позитного доку дозволяє виконувати цей вузол у понтона, а на вертикальній і горизонтальній штаскладі залізобетонних секцій понтона на стендах, бах деталі 4 встановлені ребра 21 і 22 відповідно. вести бетонування секцій у зручному положенні з Зчеплення бетону стапель-палуби з ребром 21 використанням відпрацьованої технології укладодатково підсилюється приєднаними до ребра 21 дання бетону в секції, знижуючи трудомісткість і анкерами 15, які замонолічуються в стиковий шов. спрощуючи технологію робіт у стапельний період Закладні деталі 9, 12, 17, шпангоут 10 і бімс 11 будування доку. об'єднані у вертикальній площині в єдиний рамний При цьому забезпечується міцність і контур з поперечним набором башти 1. водонепроникність з'єднання металевої башти із Закладні деталі 9, 12, 17, анкери 19, шпангоут залізобетонним понтоном як по зовнішньому, так і 10, бімс 11 і флори (не показані) жорстко з'єднані з по внутрішньому бортах башт на весь час повздовжнім і поперечним набором експлуатації композитного плавучого доку. залізобетонного понтона 2. Джерела інформації При побудові композитного плавучого доку 1. Егоров Н.М. Технология постройки железовузли з'єднання металевих башт із залізобетонним бетонных судов.- М.: Речной транспорт, 1961.-с. понтоном формуються в складі збірних 118, 119. 4 залізобетонних секцій борту і повздовжньої 2. Патент України № 7774, МПК В 63 С 1/02 перебірки понтона. Вузол з'єднання металевої башти з У кожну секцію борту встановлюється ділянка залізобетонним понтоном плавучого доку, 1995 хрестоподібної в поперечному перерізі закладної (А.с. СССР № 1070828, МПК4 В 63 С 1/02 Узел деталі 3 з ребром 5 з привареними ділянкою присоединения металлической башни с железобетонвального бруса 8 і закладними деталями 9 для ным понтоном плавучего композитного дока, з'єднання шпангоутів 10 з поперечним набором 24 1985). металевих башт 1. У кожній формі для бетонуван 7 77619 8 9 Комп’ютерна верстка М. Клюкін 77619 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
