Піддон

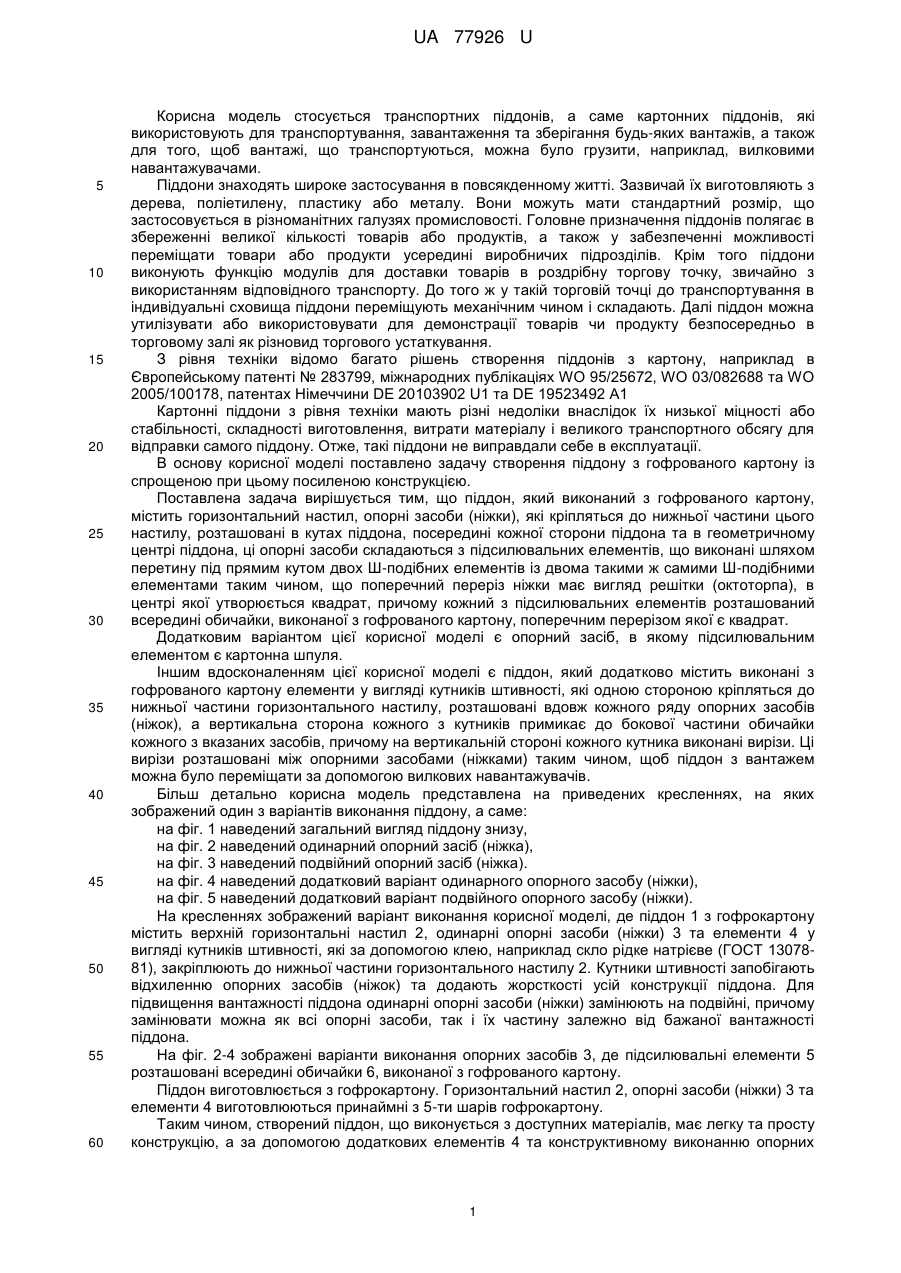

Реферат: UA 77926 U UA 77926 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується транспортних піддонів, а саме картонних піддонів, які використовують для транспортування, завантаження та зберігання будь-яких вантажів, а також для того, щоб вантажі, що транспортуються, можна було грузити, наприклад, вилковими навантажувачами. Піддони знаходять широке застосування в повсякденному житті. Зазвичай їх виготовляють з дерева, поліетилену, пластику або металу. Вони можуть мати стандартний розмір, що застосовується в різноманітних галузях промисловості. Головне призначення піддонів полягає в збереженні великої кількості товарів або продуктів, а також у забезпеченні можливості переміщати товари або продукти усередині виробничих підрозділів. Крім того піддони виконують функцію модулів для доставки товарів в роздрібну торгову точку, звичайно з використанням відповідного транспорту. До того ж у такій торговій точці до транспортування в індивідуальні сховища піддони переміщують механічним чином і складають. Далі піддон можна утилізувати або використовувати для демонстрації товарів чи продукту безпосередньо в торговому залі як різновид торгового устаткування. З рівня техніки відомо багато рішень створення піддонів з картону, наприклад в Європейському патенті № 283799, міжнародних публікаціях WO 95/25672, WO 03/082688 та WO 2005/100178, патентах Німеччини DE 20103902 U1 та DE 19523492 А1 Картонні піддони з рівня техніки мають різні недоліки внаслідок їх низької міцності або стабільності, складності виготовлення, витрати матеріалу і великого транспортного обсягу для відправки самого піддону. Отже, такі піддони не виправдали себе в експлуатації. В основу корисної моделі поставлено задачу створення піддону з гофрованого картону із спрощеною при цьому посиленою конструкцією. Поставлена задача вирішується тим, що піддон, який виконаний з гофрованого картону, містить горизонтальний настил, опорні засоби (ніжки), які кріпляться до нижньої частини цього настилу, розташовані в кутах піддона, посередині кожної сторони піддона та в геометричному центрі піддона, ці опорні засоби складаються з підсилювальних елементів, що виконані шляхом перетину під прямим кутом двох Ш-подібних елементів із двома такими ж самими Ш-подібними елементами таким чином, що поперечний переріз ніжки має вигляд решітки (октоторпа), в центрі якої утворюється квадрат, причому кожний з підсилювальних елементів розташований всередині обичайки, виконаної з гофрованого картону, поперечним перерізом якої є квадрат. Додатковим варіантом цієї корисної моделі є опорний засіб, в якому підсилювальним елементом є картонна шпуля. Іншим вдосконаленням цієї корисної моделі є піддон, який додатково містить виконані з гофрованого картону елементи у вигляді кутників штивності, які одною стороною кріпляться до нижньої частини горизонтального настилу, розташовані вдовж кожного ряду опорних засобів (ніжок), а вертикальна сторона кожного з кутників примикає до бокової частини обичайки кожного з вказаних засобів, причому на вертикальній стороні кожного кутника виконані вирізи. Ці вирізи розташовані між опорними засобами (ніжками) таким чином, щоб піддон з вантажем можна було переміщати за допомогою вилкових навантажувачів. Більш детально корисна модель представлена на приведених кресленнях, на яких зображений один з варіантів виконання піддону, а саме: на фіг. 1 наведений загальний вигляд піддону знизу, на фіг. 2 наведений одинарний опорний засіб (ніжка), на фіг. 3 наведений подвійний опорний засіб (ніжка). на фіг. 4 наведений додатковий варіант одинарного опорного засобу (ніжки), на фіг. 5 наведений додатковий варіант подвійного опорного засобу (ніжки). На кресленнях зображений варіант виконання корисної моделі, де піддон 1 з гофрокартону містить верхній горизонтальні настил 2, одинарні опорні засоби (ніжки) 3 та елементи 4 у вигляді кутників штивності, які за допомогою клею, наприклад скло рідке натрієве (ГОСТ 1307881), закріплюють до нижньої частини горизонтального настилу 2. Кутники штивності запобігають відхиленню опорних засобів (ніжок) та додають жорсткості усій конструкції піддона. Для підвищення вантажності піддона одинарні опорні засоби (ніжки) замінюють на подвійні, причому замінювати можна як всі опорні засоби, так і їх частину залежно від бажаної вантажності піддона. На фіг. 2-4 зображені варіанти виконання опорних засобів 3, де підсилювальні елементи 5 розташовані всередині обичайки 6, виконаної з гофрованого картону. Піддон виготовлюється з гофрокартону. Горизонтальний настил 2, опорні засоби (ніжки) 3 та елементи 4 виготовлюються принаймні з 5-ти шарів гофрокартону. Таким чином, створений піддон, що виконується з доступних матеріалів, має легку та просту конструкцію, а за допомогою додаткових елементів 4 та конструктивному виконанню опорних 1 UA 77926 U засобів (ніжок) 3 може витримувати навантаження, які витримують дерев’яні піддони. Також піддон має зручну конструкцію для того, щоб його можна було підняти вилковими навантажниками, наприклад річтраками, роклами та ін. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Піддон, який виконаний з гофрованого картону та містить верхній горизонтальний настил, який відрізняється тим, що містить опорні засоби (ніжки), які кріпляться до нижньої частини цього настилу, причому кожний з цих засобів складається з підсилювального елемента, який розташований всередині обичайки, поперечним перерізом якої є прямокутник, ці опорні засоби розташовують в кутах піддона, посередині кожної сторони піддона та в геометричному центрі піддона. 2. Піддон за п. 1, який відрізняється тим, що додатково містить елементи у вигляді кутників штивності, які одною стороною кріпляться до нижньої частини горизонтального настилу, розташовані вдовж кожного ряду опорних засобів (ніжок), а вертикальна сторона кожного з кутників примикає до бокової частини обичайки кожного з вказаних засобів, причому на вертикальній стороні кожного кутника виконані вирізи. 2 UA 77926 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
