Мобільний брикетувальник біомаси

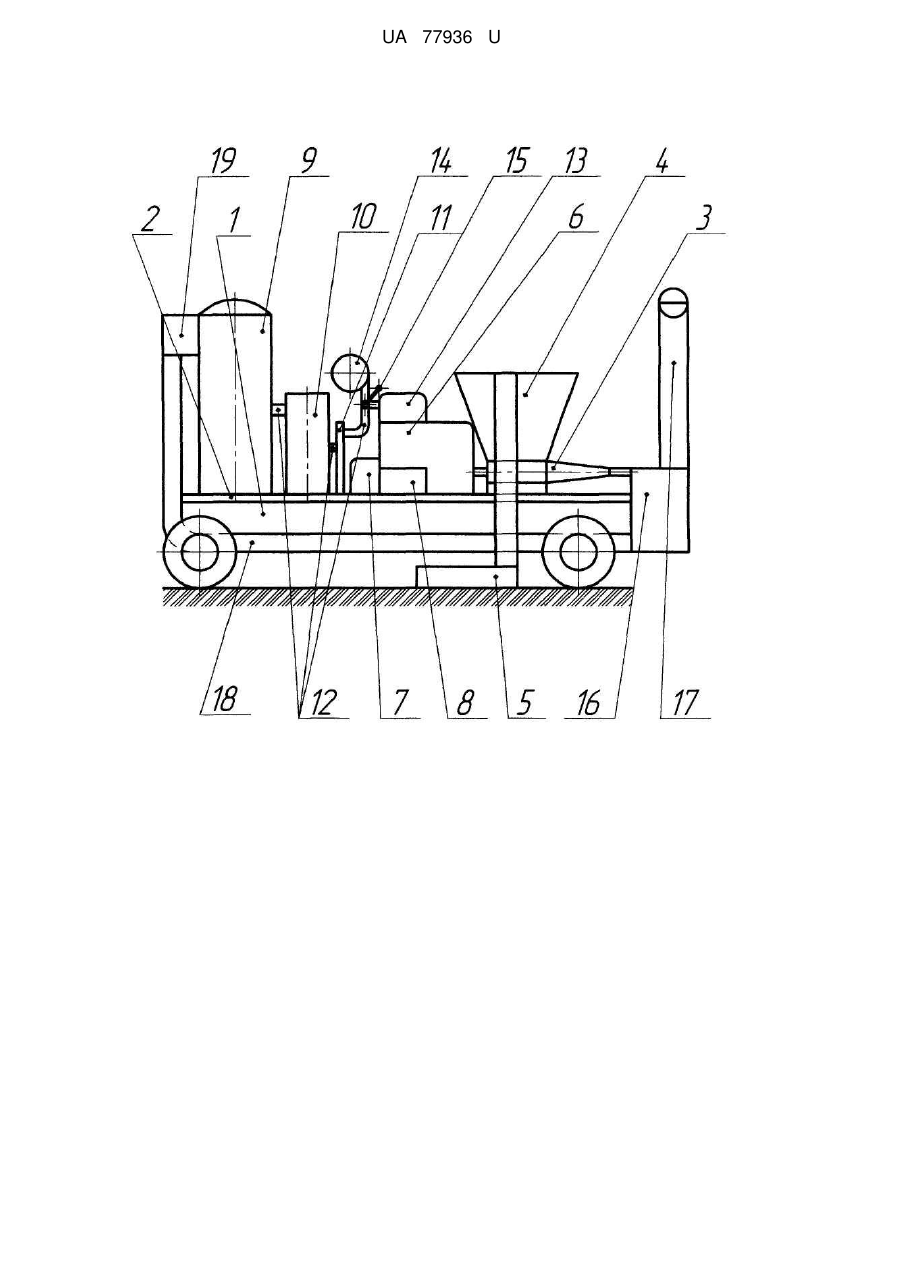

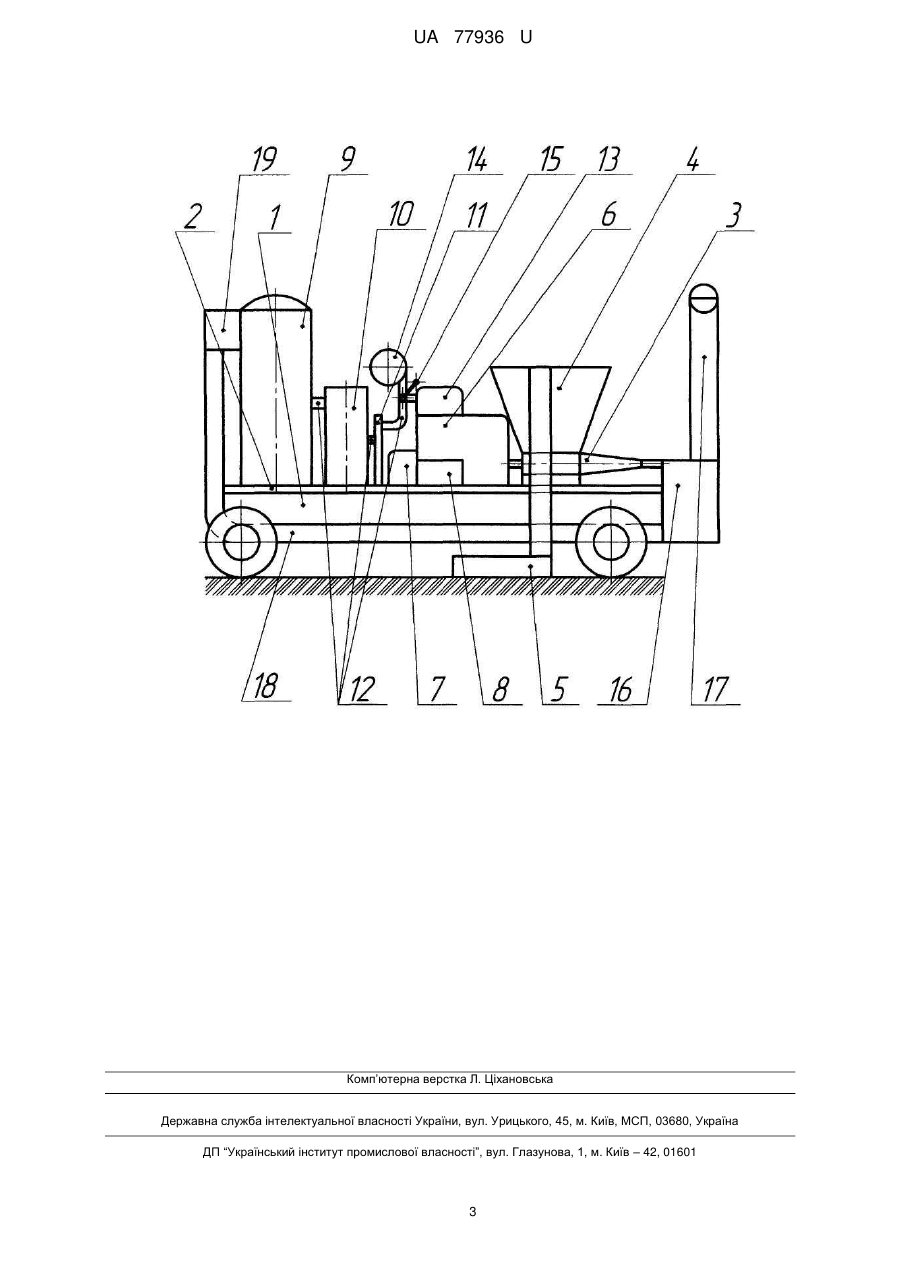

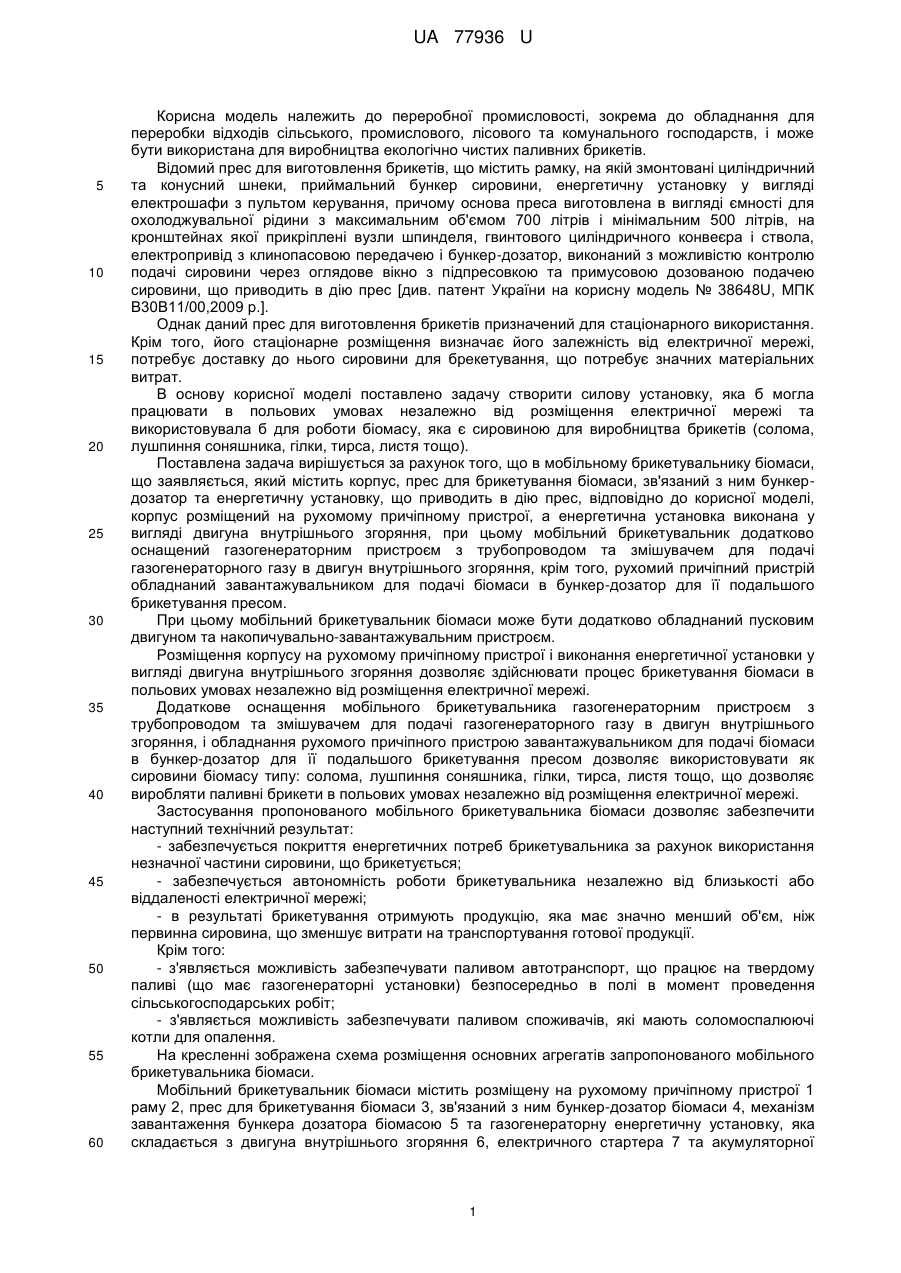

Реферат: Мобільний брикетувальник біомаси містить корпус, прес для брикетування біомаси, зв'язаний з ним бункер-дозатор та енергетичну установку, що приводить в дію прес. Корпус брикетувальника розміщений на рухомому причіпному пристрої, а енергетична установка виконана у вигляді двигуна внутрішнього згоряння. Мобільний брикетувальник додатково оснащений газогенераторним пристроєм з трубопроводом та змішувачем для подачі газогенераторного газу в двигун внутрішнього згоряння, крім того, рухомий причіпний пристрій обладнаний завантажувальником для подачі біомаси в бункер-дозатор для її подальшого брикетування пресом. UA 77936 U (54) МОБІЛЬНИЙ БРИКЕТУВАЛЬНИК БІОМАСИ UA 77936 U UA 77936 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до переробної промисловості, зокрема до обладнання для переробки відходів сільського, промислового, лісового та комунального господарств, і може бути використана для виробництва екологічно чистих паливних брикетів. Відомий прес для виготовлення брикетів, що містить рамку, на якій змонтовані циліндричний та конусний шнеки, приймальний бункер сировини, енергетичну установку у вигляді електрошафи з пультом керування, причому основа преса виготовлена в вигляді ємності для охолоджувальної рідини з максимальним об'ємом 700 літрів і мінімальним 500 літрів, на кронштейнах якої прикріплені вузли шпинделя, гвинтового циліндричного конвеєра і ствола, електропривід з клинопасовою передачею і бункер-дозатор, виконаний з можливістю контролю подачі сировини через оглядове вікно з підпресовкою та примусовою дозованою подачею сировини, що приводить в дію прес [див. патент України на корисну модель № 38648U, МПК В30В11/00,2009 p.]. Однак даний прес для виготовлення брикетів призначений для стаціонарного використання. Крім того, його стаціонарне розміщення визначає його залежність від електричної мережі, потребує доставку до нього сировини для брекетування, що потребує значних матеріальних витрат. В основу корисної моделі поставлено задачу створити силову установку, яка б могла працювати в польових умовах незалежно від розміщення електричної мережі та використовувала б для роботи біомасу, яка є сировиною для виробництва брикетів (солома, лушпиння соняшника, гілки, тирса, листя тощо). Поставлена задача вирішується за рахунок того, що в мобільному брикетувальнику біомаси, що заявляється, який містить корпус, прес для брикетування біомаси, зв'язаний з ним бункердозатор та енергетичну установку, що приводить в дію прес, відповідно до корисної моделі, корпус розміщений на рухомому причіпному пристрої, а енергетична установка виконана у вигляді двигуна внутрішнього згоряння, при цьому мобільний брикетувальник додатково оснащений газогенераторним пристроєм з трубопроводом та змішувачем для подачі газогенераторного газу в двигун внутрішнього згоряння, крім того, рухомий причіпний пристрій обладнаний завантажувальником для подачі біомаси в бункер-дозатор для її подальшого брикетування пресом. При цьому мобільний брикетувальник біомаси може бути додатково обладнаний пусковим двигуном та накопичувально-завантажувальним пристроєм. Розміщення корпусу на рухомому причіпному пристрої і виконання енергетичної установки у вигляді двигуна внутрішнього згоряння дозволяє здійснювати процес брикетування біомаси в польових умовах незалежно від розміщення електричної мережі. Додаткове оснащення мобільного брикетувальника газогенераторним пристроєм з трубопроводом та змішувачем для подачі газогенераторного газу в двигун внутрішнього згоряння, і обладнання рухомого причіпного пристрою завантажувальником для подачі біомаси в бункер-дозатор для її подальшого брикетування пресом дозволяє використовувати як сировини біомасу типу: солома, лушпиння соняшника, гілки, тирса, листя тощо, що дозволяє виробляти паливні брикети в польових умовах незалежно від розміщення електричної мережі. Застосування пропонованого мобільного брикетувальника біомаси дозволяє забезпечити наступний технічний результат: - забезпечується покриття енергетичних потреб брикетувальника за рахунок використання незначної частини сировини, що брикетується; - забезпечується автономність роботи брикетувальника незалежно від близькості або віддаленості електричної мережі; - в результаті брикетування отримують продукцію, яка має значно менший об'єм, ніж первинна сировина, що зменшує витрати на транспортування готової продукції. Крім того: - з'являється можливість забезпечувати паливом автотранспорт, що працює на твердому паливі (що має газогенераторні установки) безпосередньо в полі в момент проведення сільськогосподарських робіт; - з'являється можливість забезпечувати паливом споживачів, які мають соломоспалюючі котли для опалення. На кресленні зображена схема розміщення основних агрегатів запропонованого мобільного брикетувальника біомаси. Мобільний брикетувальник біомаси містить розміщену на рухомому причіпному пристрої 1 раму 2, прес для брикетування біомаси 3, зв'язаний з ним бункер-дозатор біомаси 4, механізм завантаження бункера дозатора біомасою 5 та газогенераторну енергетичну установку, яка складається з двигуна внутрішнього згоряння 6, електричного стартера 7 та акумуляторної 1 UA 77936 U 5 10 15 20 25 30 35 40 батареї 8, газогенератора 9, фільтра 10, охолоджувача 11, системи трубопроводів подачі газу 12, які подають газогенераторний газ до змішувача 13 та до електричного вентилятора розпалу 14 газогенератора та перемикача 15, за допомогою якого газогенераторний газ спрямовується чи на електричний вентилятор розпалу 14 чи на змішувач 13 двигуна внутрішнього згоряння 6. Також брикетувальник обладнаний накопичувально-завантажувальним пристроєм 16 з якого брикетована біомаса за допомогою пристрою для завантаження вироблених брикетів 17 може бути завантажена на вантажівку, а також частина брикетів для роботи газогенератора за допомогою механізму 18 подається до пристрою пожежобезпечного завантаження газогенератора 19, а далі до газогенератора 9. Мобільний брикетувальник біомаси транспортують до місця проведення брикетування. В газогенератор 9 завантажують біомасу (дрова, солома, тирса тощо) та запалюють. Перемикач 15 встановлюють в положення подачі газу на електричний вентилятор розпалу 14, за допомогою якого проводиться остаточний розпал палива, поки газогенераторний газ не буде придатний до використання двигуном внутрішнього згоряння 6. Коли газ набуде необхідних властивостей перемикач 15 встановлюють в положення подачі газу на змішувач 13 двигуна внутрішнього згоряння 6 та за допомогою електричного стартера 7 приводять в дію двигун внутрішнього згоряння 6. Газ із газогенератора 9 по системі трубопроводів подачі газу 12 подається спочатку до фільтра 10, де проводиться його очищення, потім до охолоджувача 11, де проводиться його охолодження і підготовлений газ подається до змішувача 13, а потім направляється до двигуна внутрішнього згоряння 6, а двигун приводить в дію основні механізми преса 3. За допомогою механізму завантаження бункера-дозатора біомасою 5 проводиться подача біомаси (солома, тирса тощо) у бункер-дозатор 4, а далі до преса 3 для виготовлення брикетів. Виготовлені брикети із біомаси потрапляють в накопичувально-завантажувальний пристрій 16. Завантаження газогенератора 9 частиною виготовлених брикетів для роботи двигуна внутрішнього згоряння 6 проводять за допомогою механізму 18 та пристрою пожежобезпечного завантаження газогенератора 19. У міру накопичення брикетована біомаса за допомогою пристрою для завантаження вироблених брикетів 17 може бути завантажена на вантажівку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Мобільний брикетувальник біомаси, що містить корпус, прес для брикетування біомаси, зв'язаний з ним бункер-дозатор та енергетичну установку, що приводить в дію прес, який відрізняється тим, що корпус брикетувальника розміщений на рухомому причіпному пристрої, а енергетична установка виконана у вигляді двигуна внутрішнього згоряння, при цьому мобільний брикетувальник додатково оснащений газогенераторним пристроєм з трубопроводом та змішувачем для подачі газогенераторного газу в двигун внутрішнього згоряння, крім того, рухомий причіпний пристрій обладнаний завантажувальником для подачі біомаси в бункердозатор для її подальшого брикетування пресом. 2. Мобільний брикетувальник біомаси за п. 1, який відрізняється тим, що додатково обладнаний пусковим двигуном. 3. Мобільний брикетувальник біомаси за п. 1, який відрізняється тим, що додатково обладнаний накопичувально-завантажувальним пристроєм. 2 UA 77936 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
