Прес для формування будівельних виробів

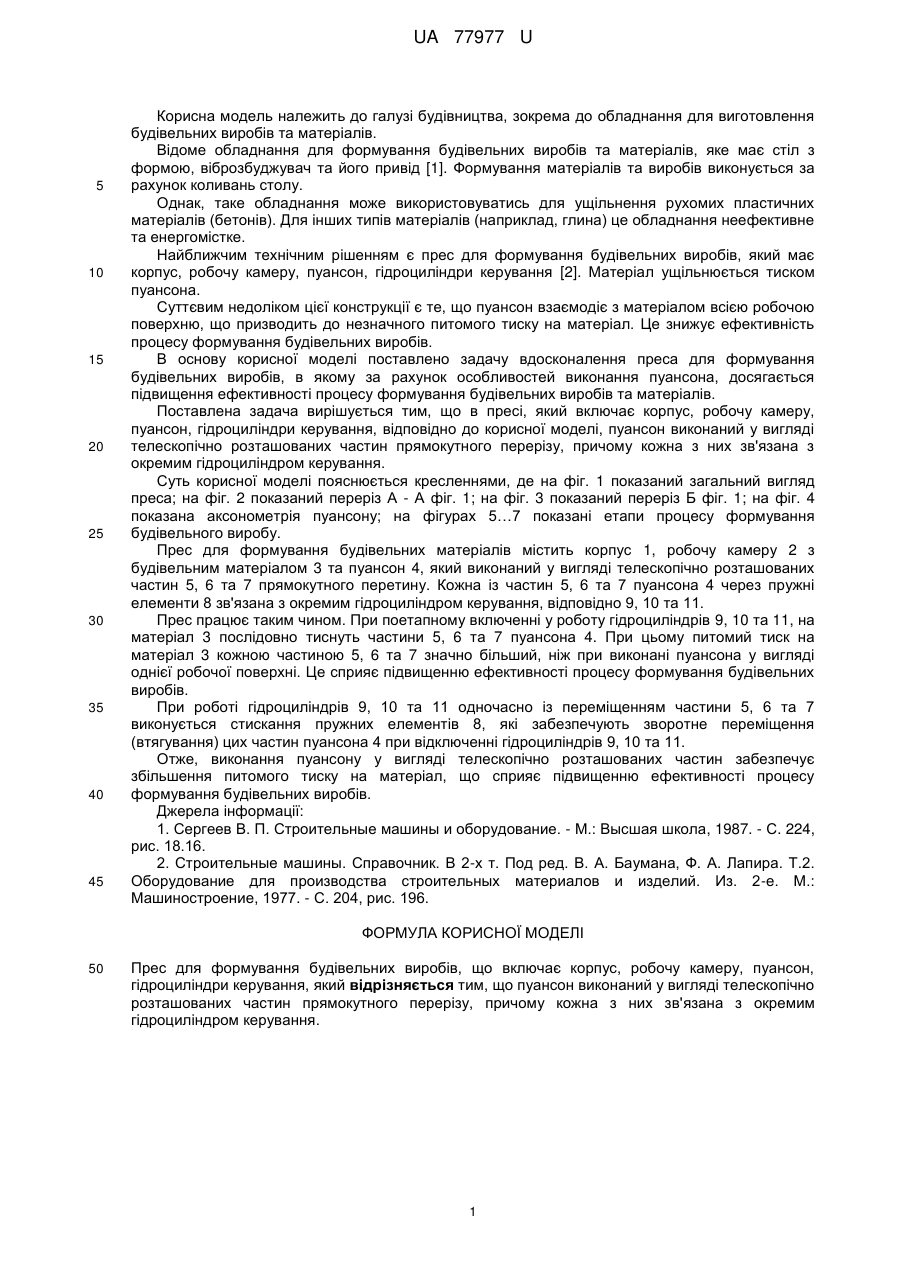

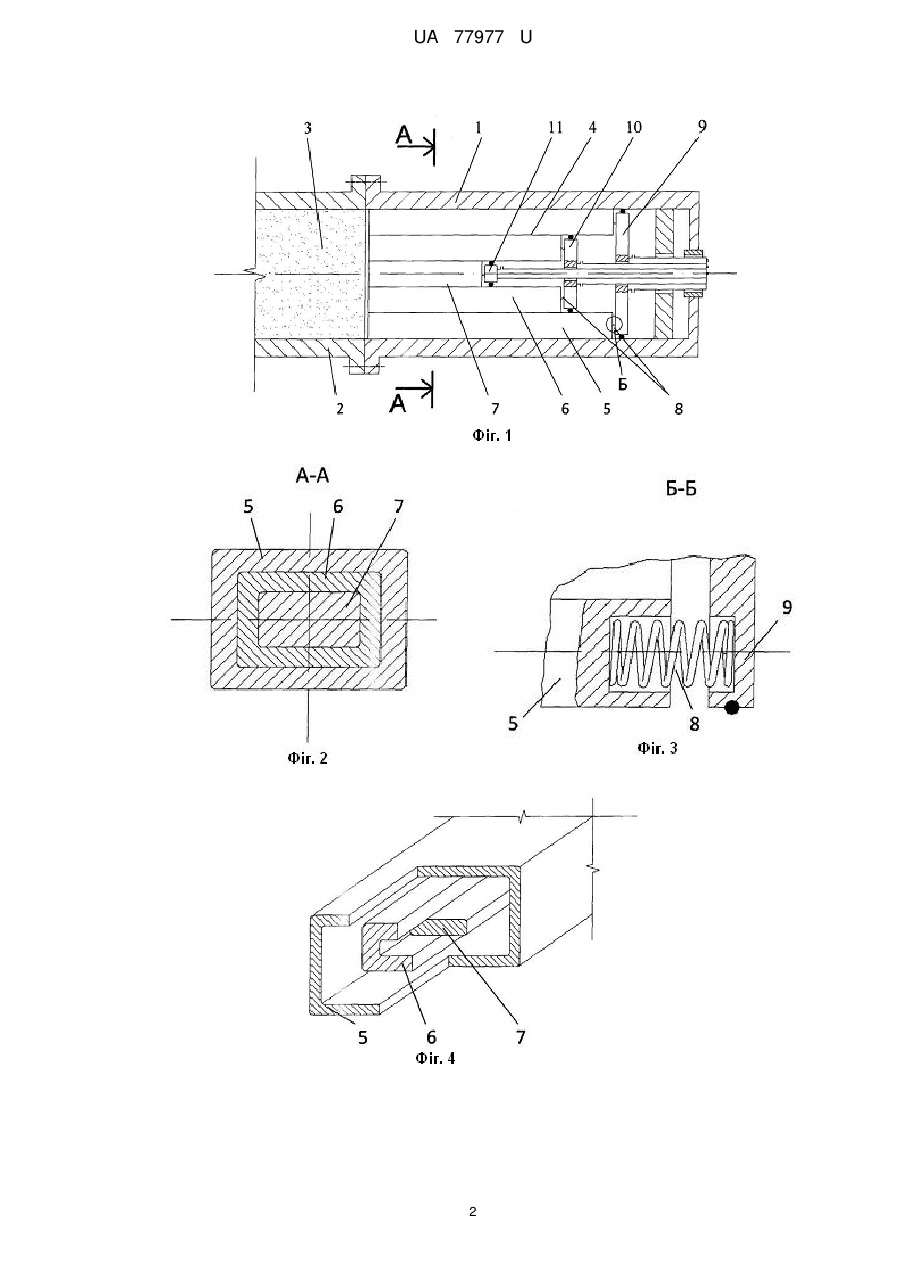

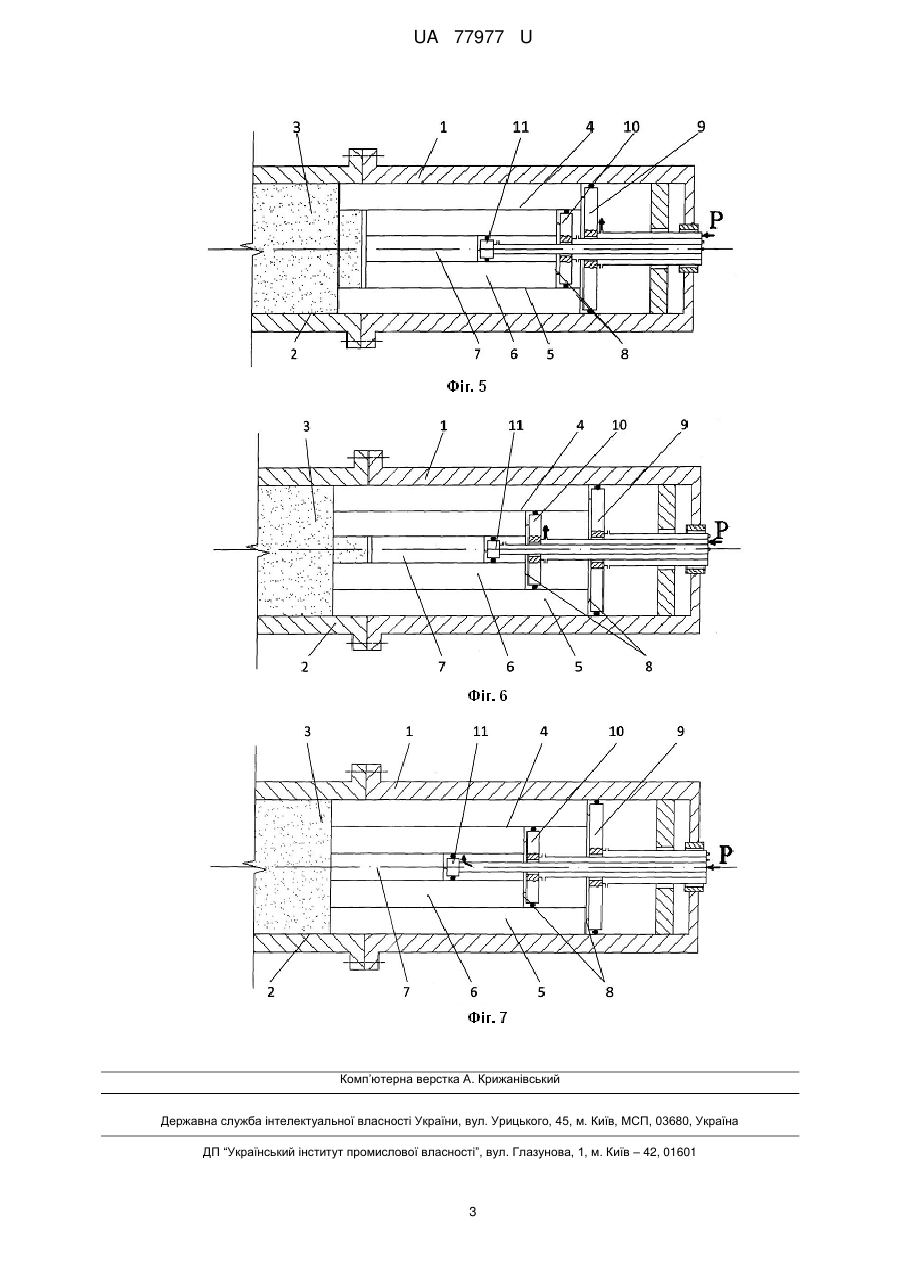

Реферат: Прес для формування будівельних виробів включає корпус, робочу камеру, пуансон, гідроциліндри керування. Пуансон виконаний у вигляді телескопічно розташованих частин прямокутного перерізу, причому кожна з них зв'язана з окремим гідроциліндром керування. UA 77977 U (54) ПРЕС ДЛЯ ФОРМУВАННЯ БУДІВЕЛЬНИХ ВИРОБІВ UA 77977 U UA 77977 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до обладнання для виготовлення будівельних виробів та матеріалів. Відоме обладнання для формування будівельних виробів та матеріалів, яке має стіл з формою, віброзбуджувач та його привід [1]. Формування матеріалів та виробів виконується за рахунок коливань столу. Однак, таке обладнання може використовуватись для ущільнення рухомих пластичних матеріалів (бетонів). Для інших типів матеріалів (наприклад, глина) це обладнання неефективне та енергомістке. Найближчим технічним рішенням є прес для формування будівельних виробів, який має корпус, робочу камеру, пуансон, гідроциліндри керування [2]. Матеріал ущільнюється тиском пуансона. Суттєвим недоліком цієї конструкції є те, що пуансон взаємодіє з матеріалом всією робочою поверхню, що призводить до незначного питомого тиску на матеріал. Це знижує ефективність процесу формування будівельних виробів. В основу корисної моделі поставлено задачу вдосконалення преса для формування будівельних виробів, в якому за рахунок особливостей виконання пуансона, досягається підвищення ефективності процесу формування будівельних виробів та матеріалів. Поставлена задача вирішується тим, що в пресі, який включає корпус, робочу камеру, пуансон, гідроциліндри керування, відповідно до корисної моделі, пуансон виконаний у вигляді телескопічно розташованих частин прямокутного перерізу, причому кожна з них зв'язана з окремим гідроциліндром керування. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд преса; на фіг. 2 показаний переріз А - А фіг. 1; на фіг. 3 показаний переріз Б фіг. 1; на фіг. 4 показана аксонометрія пуансону; на фігурах 5…7 показані етапи процесу формування будівельного виробу. Прес для формування будівельних матеріалів містить корпус 1, робочу камеру 2 з будівельним матеріалом 3 та пуансон 4, який виконаний у вигляді телескопічно розташованих частин 5, 6 та 7 прямокутного перетину. Кожна із частин 5, 6 та 7 пуансона 4 через пружні елементи 8 зв'язана з окремим гідроциліндром керування, відповідно 9, 10 та 11. Прес працює таким чином. При поетапному включенні у роботу гідроциліндрів 9, 10 та 11, на матеріал 3 послідовно тиснуть частини 5, 6 та 7 пуансона 4. При цьому питомий тиск на матеріал 3 кожною частиною 5, 6 та 7 значно більший, ніж при виконані пуансона у вигляді однієї робочої поверхні. Це сприяє підвищенню ефективності процесу формування будівельних виробів. При роботі гідроциліндрів 9, 10 та 11 одночасно із переміщенням частини 5, 6 та 7 виконується стискання пружних елементів 8, які забезпечують зворотне переміщення (втягування) цих частин пуансона 4 при відключенні гідроциліндрів 9, 10 та 11. Отже, виконання пуансону у вигляді телескопічно розташованих частин забезпечує збільшення питомого тиску на матеріал, що сприяє підвищенню ефективності процесу формування будівельних виробів. Джерела інформації: 1. Сергеев В. П. Строительные машины и оборудование. - М.: Высшая школа, 1987. - С. 224, рис. 18.16. 2. Строительные машины. Справочник. В 2-х т. Под ред. В. А. Баумана, Ф. А. Лапира. Т.2. Оборудование для производства строительных материалов и изделий. Из. 2-е. М.: Машиностроение, 1977. - С. 204, рис. 196. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Прес для формування будівельних виробів, що включає корпус, робочу камеру, пуансон, гідроциліндри керування, який відрізняється тим, що пуансон виконаний у вигляді телескопічно розташованих частин прямокутного перерізу, причому кожна з них зв'язана з окремим гідроциліндром керування. 1 UA 77977 U 2 UA 77977 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
