Установка для виготовлення наливної футерівки металургійних ємкостей

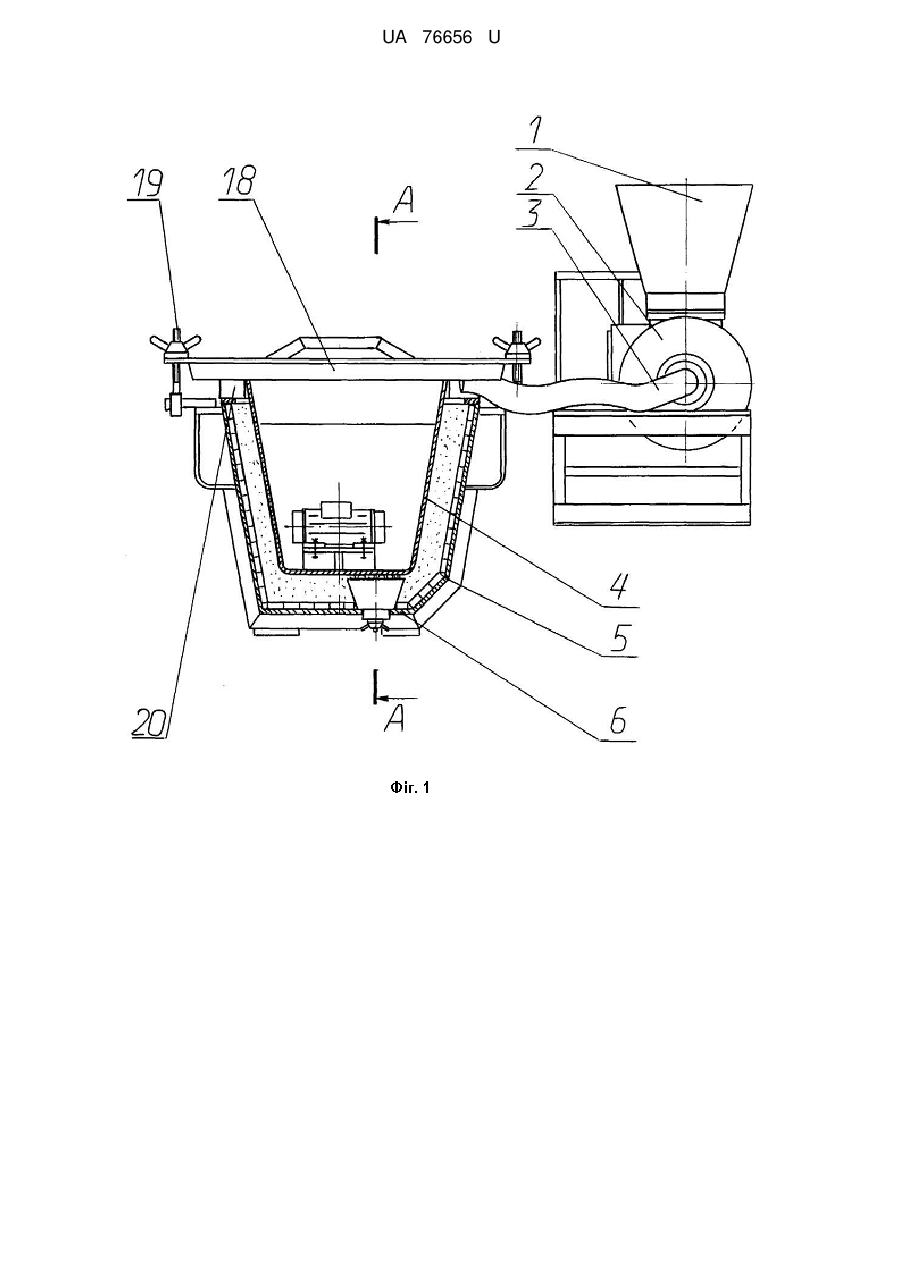

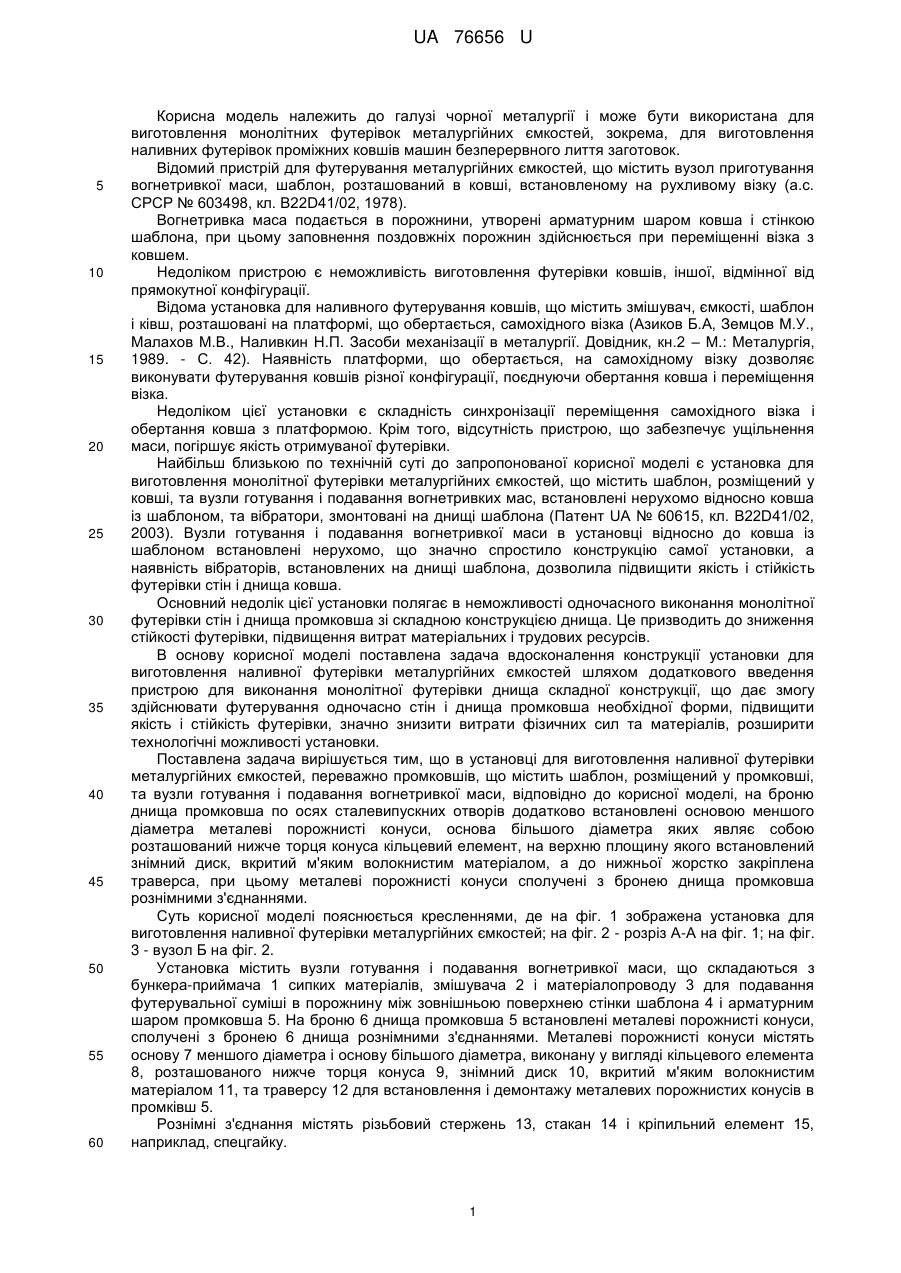

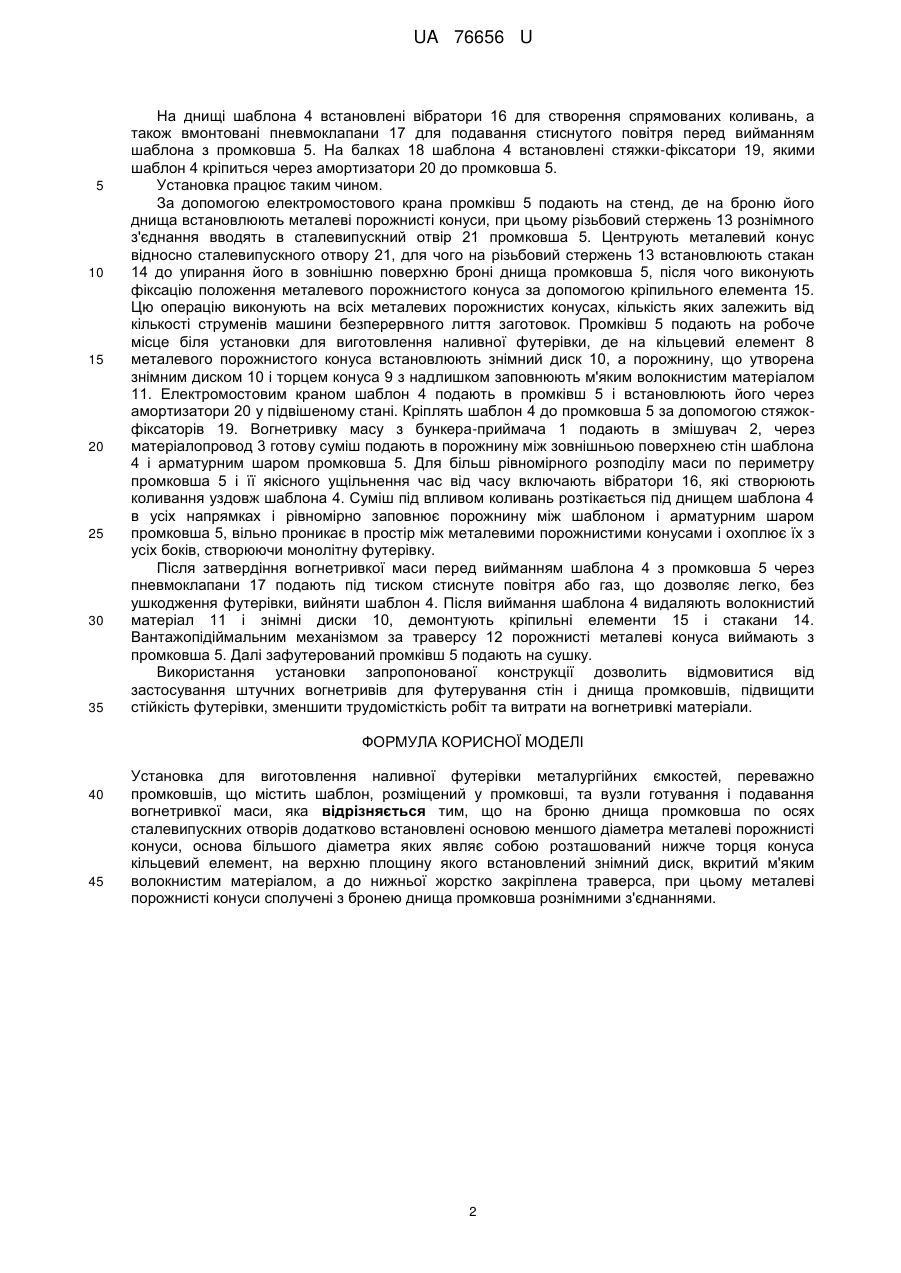

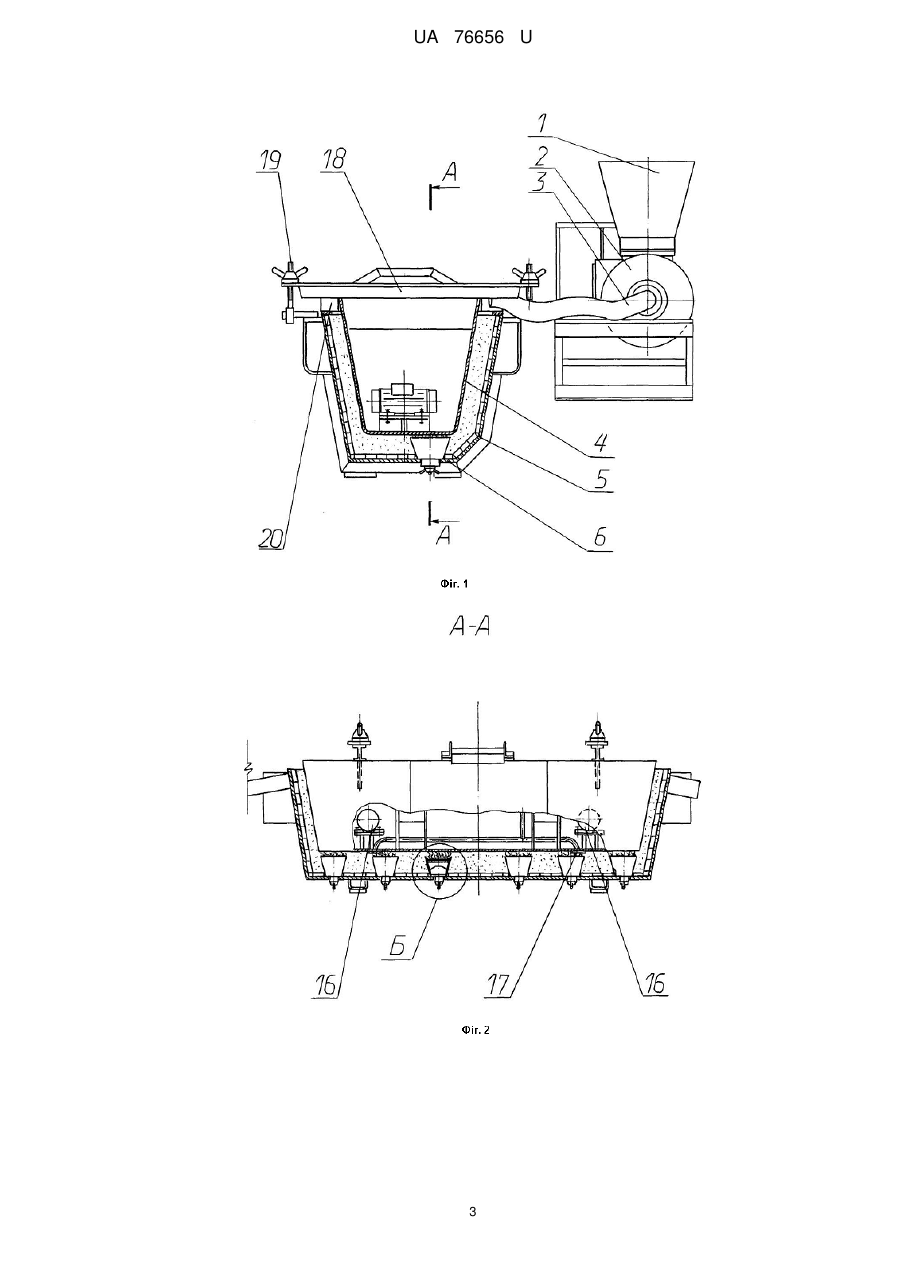

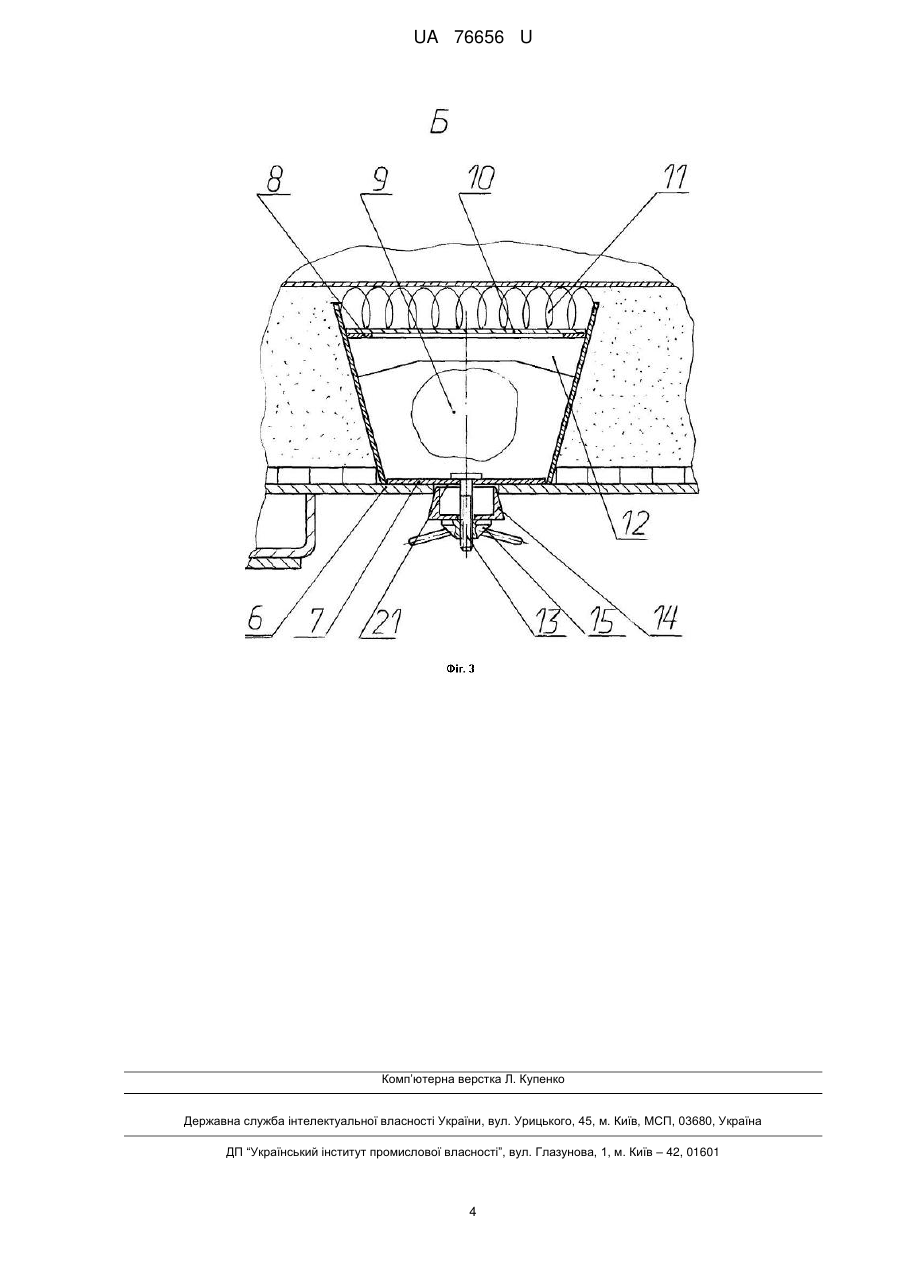

Реферат: Установка для виготовлення наливної футерівки металургійних ємкостей містить шаблон, розміщений у промковші, та вузли готування і подавання вогнетривкої маси. На броню днища промковша по осях сталевипускних отворів додатково встановлені основою меншого діаметра металеві порожнисті конуси, основа більшого діаметра яких являє собою розташований нижче торця конуса кільцевий елемент, на верхню площину якого встановлений знімний диск, вкритий м'яким волокнистим матеріалом, а до нижньої жорстко закріплена траверса, при цьому металеві порожнисті конуси сполучені з бронею днища промковша рознімними з'єднаннями. UA 76656 U (12) UA 76656 U UA 76656 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі чорної металургії і може бути використана для виготовлення монолітних футерівок металургійних ємкостей, зокрема, для виготовлення наливних футерівок проміжних ковшів машин безперервного лиття заготовок. Відомий пристрій для футерування металургійних ємкостей, що містить вузол приготування вогнетривкої маси, шаблон, розташований в ковші, встановленому на рухливому візку (а.с. СРСР № 603498, кл. B22D41/02, 1978). Вогнетривка маса подається в порожнини, утворені арматурним шаром ковша і стінкою шаблона, при цьому заповнення поздовжніх порожнин здійснюється при переміщенні візка з ковшем. Недоліком пристрою є неможливість виготовлення футерівки ковшів, іншої, відмінної від прямокутної конфігурації. Відома установка для наливного футерування ковшів, що містить змішувач, ємкості, шаблон і ківш, розташовані на платформі, що обертається, самохідного візка (Азиков Б.А, Земцов М.У., Малахов М.В., Наливкин Н.П. Засоби механізації в металургії. Довідник, кн.2 – М.: Металургія, 1989. - С. 42). Наявність платформи, що обертається, на самохідному візку дозволяє виконувати футерування ковшів різної конфігурації, поєднуючи обертання ковша і переміщення візка. Недоліком цієї установки є складність синхронізації переміщення самохідного візка і обертання ковша з платформою. Крім того, відсутність пристрою, що забезпечує ущільнення маси, погіршує якість отримуваної футерівки. Найбільш близькою по технічній суті до запропонованої корисної моделі є установка для виготовлення монолітної футерівки металургійних ємкостей, що містить шаблон, розміщений у ковші, та вузли готування і подавання вогнетривких мас, встановлені нерухомо відносно ковша із шаблоном, та вібратори, змонтовані на днищі шаблона (Патент UA № 60615, кл. B22D41/02, 2003). Вузли готування і подавання вогнетривкої маси в установці відносно до ковша із шаблоном встановлені нерухомо, що значно спростило конструкцію самої установки, а наявність вібраторів, встановлених на днищі шаблона, дозволила підвищити якість і стійкість футерівки стін і днища ковша. Основний недолік цієї установки полягає в неможливості одночасного виконання монолітної футерівки стін і днища промковша зі складною конструкцією днища. Це призводить до зниження стійкості футерівки, підвищення витрат матеріальних і трудових ресурсів. В основу корисної моделі поставлена задача вдосконалення конструкції установки для виготовлення наливної футерівки металургійних ємкостей шляхом додаткового введення пристрою для виконання монолітної футерівки днища складної конструкції, що дає змогу здійснювати футерування одночасно стін і днища промковша необхідної форми, підвищити якість і стійкість футерівки, значно знизити витрати фізичних сил та матеріалів, розширити технологічні можливості установки. Поставлена задача вирішується тим, що в установці для виготовлення наливної футерівки металургійних ємкостей, переважно промковшів, що містить шаблон, розміщений у промковші, та вузли готування і подавання вогнетривкої маси, відповідно до корисної моделі, на броню днища промковша по осях сталевипускних отворів додатково встановлені основою меншого діаметра металеві порожнисті конуси, основа більшого діаметра яких являє собою розташований нижче торця конуса кільцевий елемент, на верхню площину якого встановлений знімний диск, вкритий м'яким волокнистим матеріалом, а до нижньої жорстко закріплена траверса, при цьому металеві порожнисті конуси сполучені з бронею днища промковша рознімними з'єднаннями. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображена установка для виготовлення наливної футерівки металургійних ємкостей; на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - вузол Б на фіг. 2. Установка містить вузли готування і подавання вогнетривкої маси, що складаються з бункера-приймача 1 сипких матеріалів, змішувача 2 і матеріалопроводу 3 для подавання футерувальної суміші в порожнину між зовнішньою поверхнею стінки шаблона 4 і арматурним шаром промковша 5. На броню 6 днища промковша 5 встановлені металеві порожнисті конуси, сполучені з бронею 6 днища рознімними з'єднаннями. Металеві порожнисті конуси містять основу 7 меншого діаметра і основу більшого діаметра, виконану у вигляді кільцевого елемента 8, розташованого нижче торця конуса 9, знімний диск 10, вкритий м'яким волокнистим матеріалом 11, та траверсу 12 для встановлення і демонтажу металевих порожнистих конусів в промківш 5. Рознімні з'єднання містять різьбовий стержень 13, стакан 14 і кріпильний елемент 15, наприклад, спецгайку. 1 UA 76656 U 5 10 15 20 25 30 35 На днищі шаблона 4 встановлені вібратори 16 для створення спрямованих коливань, а також вмонтовані пневмоклапани 17 для подавання стиснутого повітря перед вийманням шаблона з промковша 5. На балках 18 шаблона 4 встановлені стяжки-фіксатори 19, якими шаблон 4 кріпиться через амортизатори 20 до промковша 5. Установка працює таким чином. За допомогою електромостового крана промківш 5 подають на стенд, де на броню його днища встановлюють металеві порожнисті конуси, при цьому різьбовий стержень 13 рознімного з'єднання вводять в сталевипускний отвір 21 промковша 5. Центрують металевий конус відносно сталевипускного отвору 21, для чого на різьбовий стержень 13 встановлюють стакан 14 до упирання його в зовнішню поверхню броні днища промковша 5, після чого виконують фіксацію положення металевого порожнистого конуса за допомогою кріпильного елемента 15. Цю операцію виконують на всіх металевих порожнистих конусах, кількість яких залежить від кількості струменів машини безперервного лиття заготовок. Промківш 5 подають на робоче місце біля установки для виготовлення наливної футерівки, де на кільцевий елемент 8 металевого порожнистого конуса встановлюють знімний диск 10, а порожнину, що утворена знімним диском 10 і торцем конуса 9 з надлишком заповнюють м'яким волокнистим матеріалом 11. Електромостовим краном шаблон 4 подають в промківш 5 і встановлюють його через амортизатори 20 у підвішеному стані. Кріплять шаблон 4 до промковша 5 за допомогою стяжокфіксаторів 19. Вогнетривку масу з бункера-приймача 1 подають в змішувач 2, через матеріалопровод 3 готову суміш подають в порожнину між зовнішньою поверхнею стін шаблона 4 і арматурним шаром промковша 5. Для більш рівномірного розподілу маси по периметру промковша 5 і її якісного ущільнення час від часу включають вібратори 16, які створюють коливання уздовж шаблона 4. Суміш під впливом коливань розтікається під днищем шаблона 4 в усіх напрямках і рівномірно заповнює порожнину між шаблоном і арматурним шаром промковша 5, вільно проникає в простір між металевими порожнистими конусами і охоплює їх з усіх боків, створюючи монолітну футерівку. Після затвердіння вогнетривкої маси перед вийманням шаблона 4 з промковша 5 через пневмоклапани 17 подають під тиском стиснуте повітря або газ, що дозволяє легко, без ушкодження футерівки, вийняти шаблон 4. Після виймання шаблона 4 видаляють волокнистий матеріал 11 і знімні диски 10, демонтують кріпильні елементи 15 і стакани 14. Вантажопідіймальним механізмом за траверсу 12 порожнисті металеві конуса виймають з промковша 5. Далі зафутерований промківш 5 подають на сушку. Використання установки запропонованої конструкції дозволить відмовитися від застосування штучних вогнетривів для футерування стін і днища промковшів, підвищити стійкість футерівки, зменшити трудомісткість робіт та витрати на вогнетривкі матеріали. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Установка для виготовлення наливної футерівки металургійних ємкостей, переважно промковшів, що містить шаблон, розміщений у промковші, та вузли готування і подавання вогнетривкої маси, яка відрізняється тим, що на броню днища промковша по осях сталевипускних отворів додатково встановлені основою меншого діаметра металеві порожнисті конуси, основа більшого діаметра яких являє собою розташований нижче торця конуса кільцевий елемент, на верхню площину якого встановлений знімний диск, вкритий м'яким волокнистим матеріалом, а до нижньої жорстко закріплена траверса, при цьому металеві порожнисті конуси сполучені з бронею днища промковша рознімними з'єднаннями. 2 UA 76656 U 3 UA 76656 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
