Спосіб виготовлення облицювально-утеплювальної фасадної плити

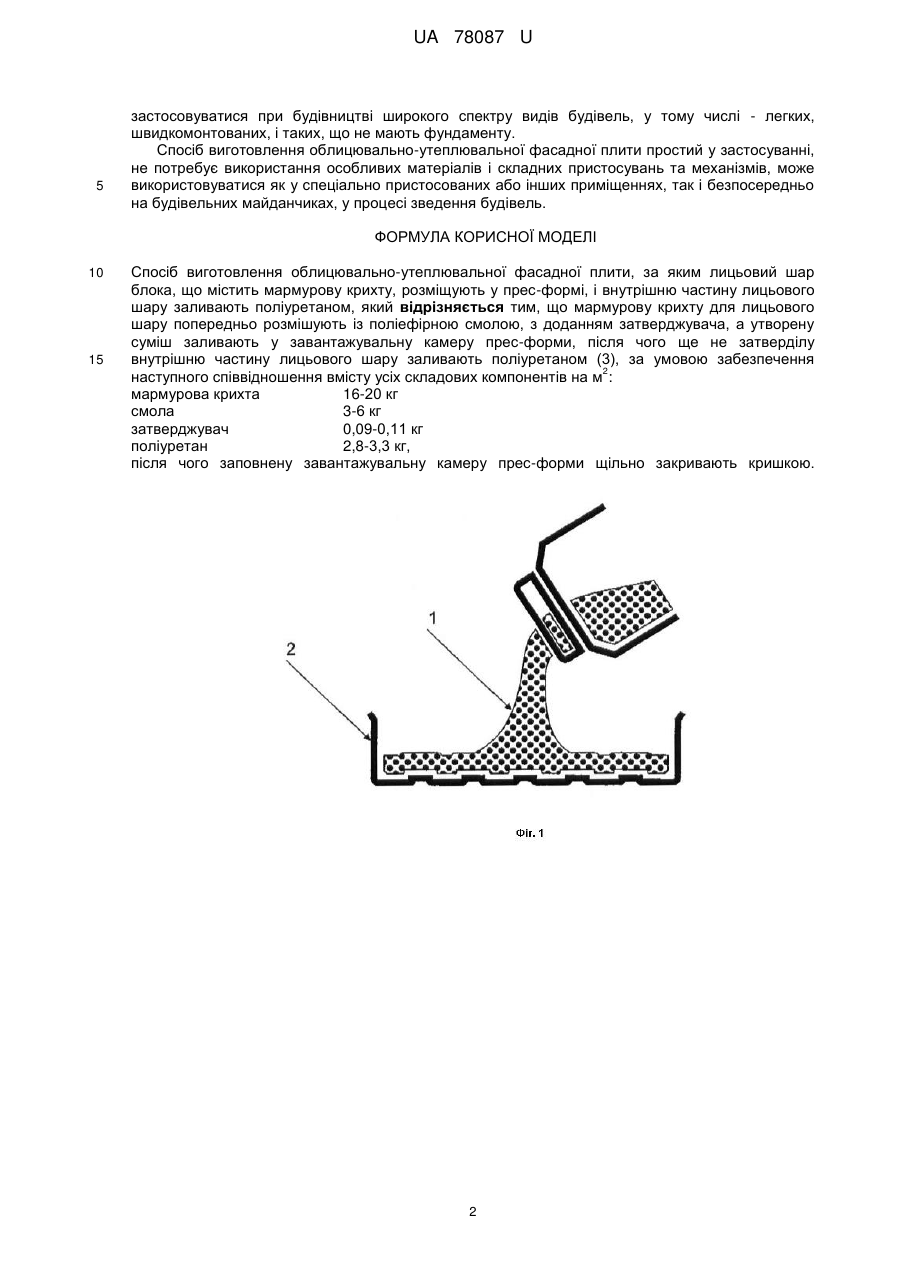

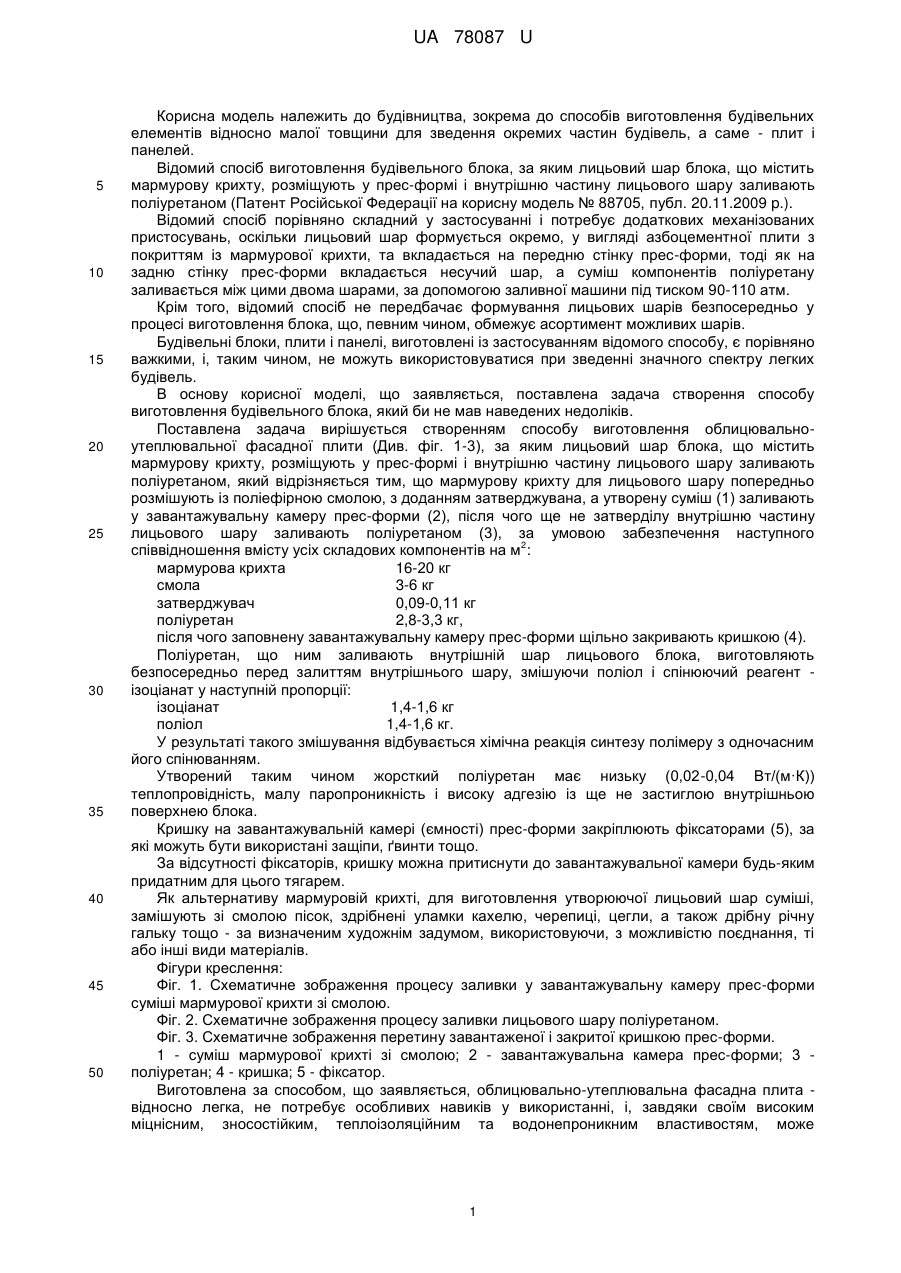

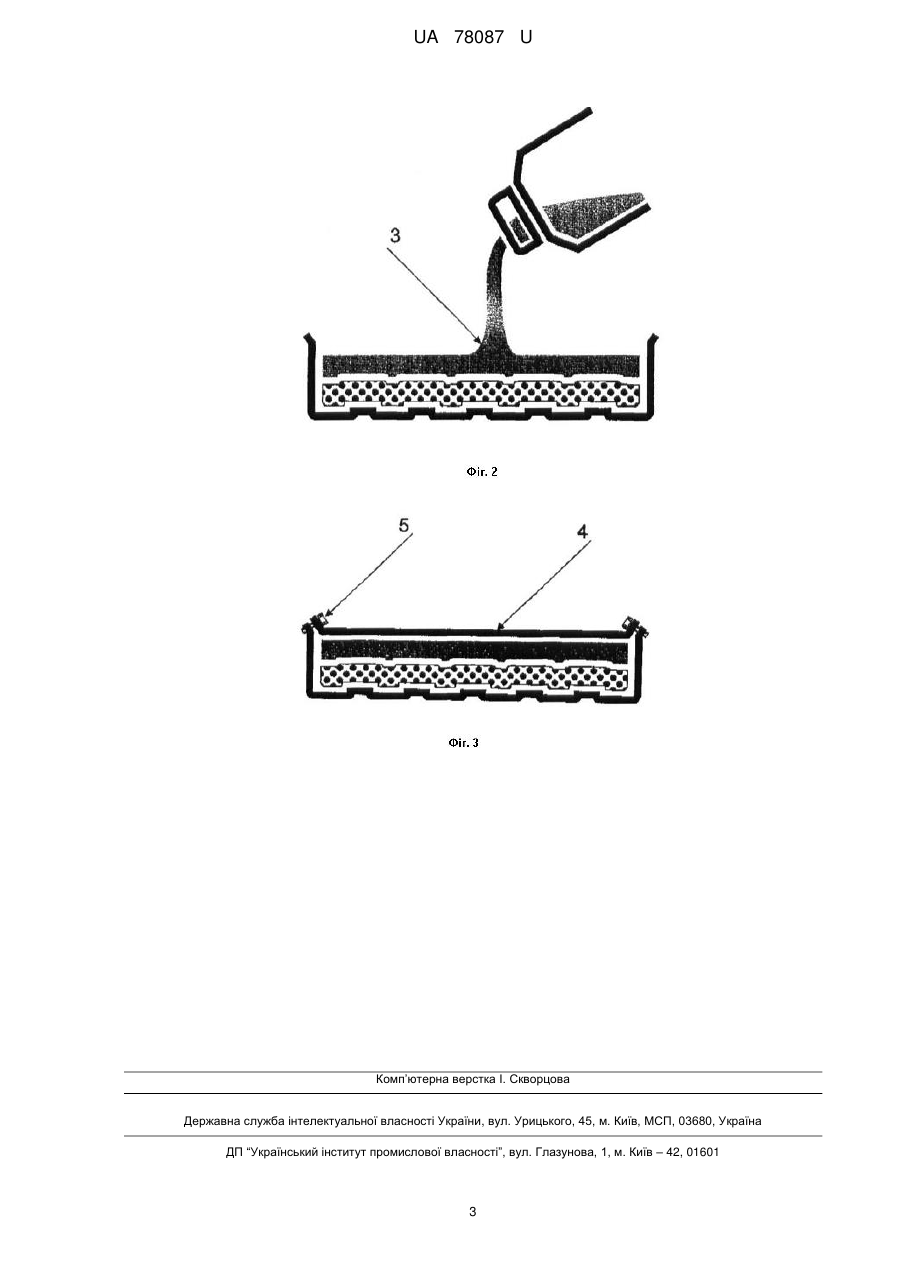

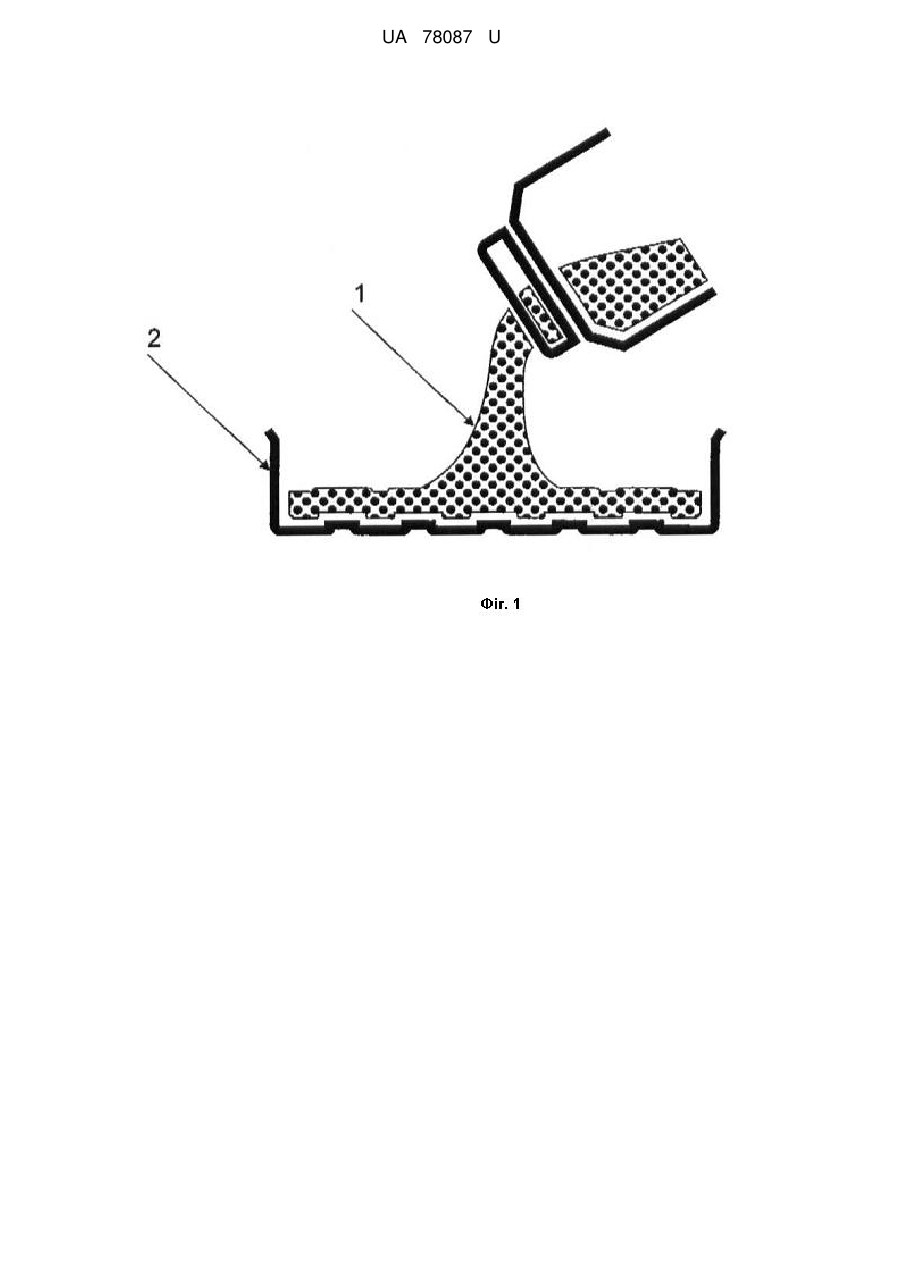

Реферат: Спосіб виготовлення облицювально-утеплювальної фасадної плити, за яким лицьовий шар блока, що містить мармурову крихту, розміщують у прес-формі і внутрішню частину лицьового шару заливають поліуретаном, причому мармурову крихту для лицьового шару попередньо розмішують із поліефірною смолою, з доданням затверджувача, а утворену суміш заливають у завантажувальну камеру прес-форми, після чого ще не затверділу внутрішню частину лицьового шару заливають поліуретаном, після чого заповнену завантажувальну камеру пресформи щільно закривають кришкою. UA 78087 U (12) UA 78087 U UA 78087 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, зокрема до способів виготовлення будівельних елементів відносно малої товщини для зведення окремих частин будівель, а саме - плит і панелей. Відомий спосіб виготовлення будівельного блока, за яким лицьовий шар блока, що містить мармурову крихту, розміщують у прес-формі і внутрішню частину лицьового шару заливають поліуретаном (Патент Російської Федерації на корисну модель № 88705, публ. 20.11.2009 p.). Відомий спосіб порівняно складний у застосуванні і потребує додаткових механізованих пристосувань, оскільки лицьовий шар формується окремо, у вигляді азбоцементної плити з покриттям із мармурової крихти, та вкладається на передню стінку прес-форми, тоді як на задню стінку прес-форми вкладається несучий шар, а суміш компонентів поліуретану заливається між цими двома шарами, за допомогою заливної машини під тиском 90-110 атм. Крім того, відомий спосіб не передбачає формування лицьових шарів безпосередньо у процесі виготовлення блока, що, певним чином, обмежує асортимент можливих шарів. Будівельні блоки, плити і панелі, виготовлені із застосуванням відомого способу, є порівняно важкими, і, таким чином, не можуть використовуватися при зведенні значного спектру легких будівель. В основу корисної моделі, що заявляється, поставлена задача створення способу виготовлення будівельного блока, який би не мав наведених недоліків. Поставлена задача вирішується створенням способу виготовлення облицювальноутеплювальної фасадної плити (Див. фіг. 1-3), за яким лицьовий шар блока, що містить мармурову крихту, розміщують у прес-формі і внутрішню частину лицьового шару заливають поліуретаном, який відрізняється тим, що мармурову крихту для лицьового шару попередньо розмішують із поліефірною смолою, з доданням затверджувана, а утворену суміш (1) заливають у завантажувальну камеру прес-форми (2), після чого ще не затверділу внутрішню частину лицьового шару заливають поліуретаном (3), за умовою забезпечення наступного 2 співвідношення вмісту усіх складових компонентів на м : мармурова крихта 16-20 кг смола 3-6 кг затверджувач 0,09-0,11 кг поліуретан 2,8-3,3 кг, після чого заповнену завантажувальну камеру прес-форми щільно закривають кришкою (4). Поліуретан, що ним заливають внутрішній шар лицьового блока, виготовляють безпосередньо перед залиттям внутрішнього шару, змішуючи поліол і спінюючий реагент ізоціанат у наступній пропорції: ізоціанат 1,4-1,6 кг поліол 1,4-1,6 кг. У результаті такого змішування відбувається хімічна реакція синтезу полімеру з одночасним його спінюванням. Утворений таким чином жорсткий поліуретан має низьку (0,02-0,04 Вт/(м·К)) теплопровідність, малу паропроникність і високу адгезію із ще не застиглою внутрішньою поверхнею блока. Кришку на завантажувальній камері (ємності) прес-форми закріплюють фіксаторами (5), за які можуть бути використані защіпи, ґвинти тощо. За відсутності фіксаторів, кришку можна притиснути до завантажувальної камери будь-яким придатним для цього тягарем. Як альтернативу мармуровій крихті, для виготовлення утворюючої лицьовий шар суміші, замішують зі смолою пісок, здрібнені уламки кахелю, черепиці, цегли, а також дрібну річну гальку тощо - за визначеним художнім задумом, використовуючи, з можливістю поєднання, ті або інші види матеріалів. Фігури креслення: Фіг. 1. Схематичне зображення процесу заливки у завантажувальну камеру прес-форми суміші мармурової крихти зі смолою. Фіг. 2. Схематичне зображення процесу заливки лицьового шару поліуретаном. Фіг. 3. Схематичне зображення перетину завантаженої і закритої кришкою прес-форми. 1 - суміш мармурової крихті зі смолою; 2 - завантажувальна камера прес-форми; 3 поліуретан; 4 - кришка; 5 - фіксатор. Виготовлена за способом, що заявляється, облицювально-утеплювальна фасадна плита відносно легка, не потребує особливих навиків у використанні, і, завдяки своїм високим міцнісним, зносостійким, теплоізоляційним та водонепроникним властивостям, може 1 UA 78087 U 5 застосовуватися при будівництві широкого спектру видів будівель, у тому числі - легких, швидкомонтованих, і таких, що не мають фундаменту. Спосіб виготовлення облицювально-утеплювальної фасадної плити простий у застосуванні, не потребує використання особливих матеріалів і складних пристосувань та механізмів, може використовуватися як у спеціально пристосованих або інших приміщеннях, так і безпосередньо на будівельних майданчиках, у процесі зведення будівель. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб виготовлення облицювально-утеплювальної фасадної плити, за яким лицьовий шар блока, що містить мармурову крихту, розміщують у прес-формі, і внутрішню частину лицьового шару заливають поліуретаном, який відрізняється тим, що мармурову крихту для лицьового шару попередньо розмішують із поліефірною смолою, з доданням затверджувача, а утворену суміш заливають у завантажувальну камеру прес-форми, після чого ще не затверділу внутрішню частину лицьового шару заливають поліуретаном (3), за умовою забезпечення 2 наступного співвідношення вмісту усіх складових компонентів на м : мармурова крихта 16-20 кг смола 3-6 кг затверджувач 0,09-0,11 кг поліуретан 2,8-3,3 кг, після чого заповнену завантажувальну камеру прес-форми щільно закривають кришкою. 2 UA 78087 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
