Стояк для парасольки

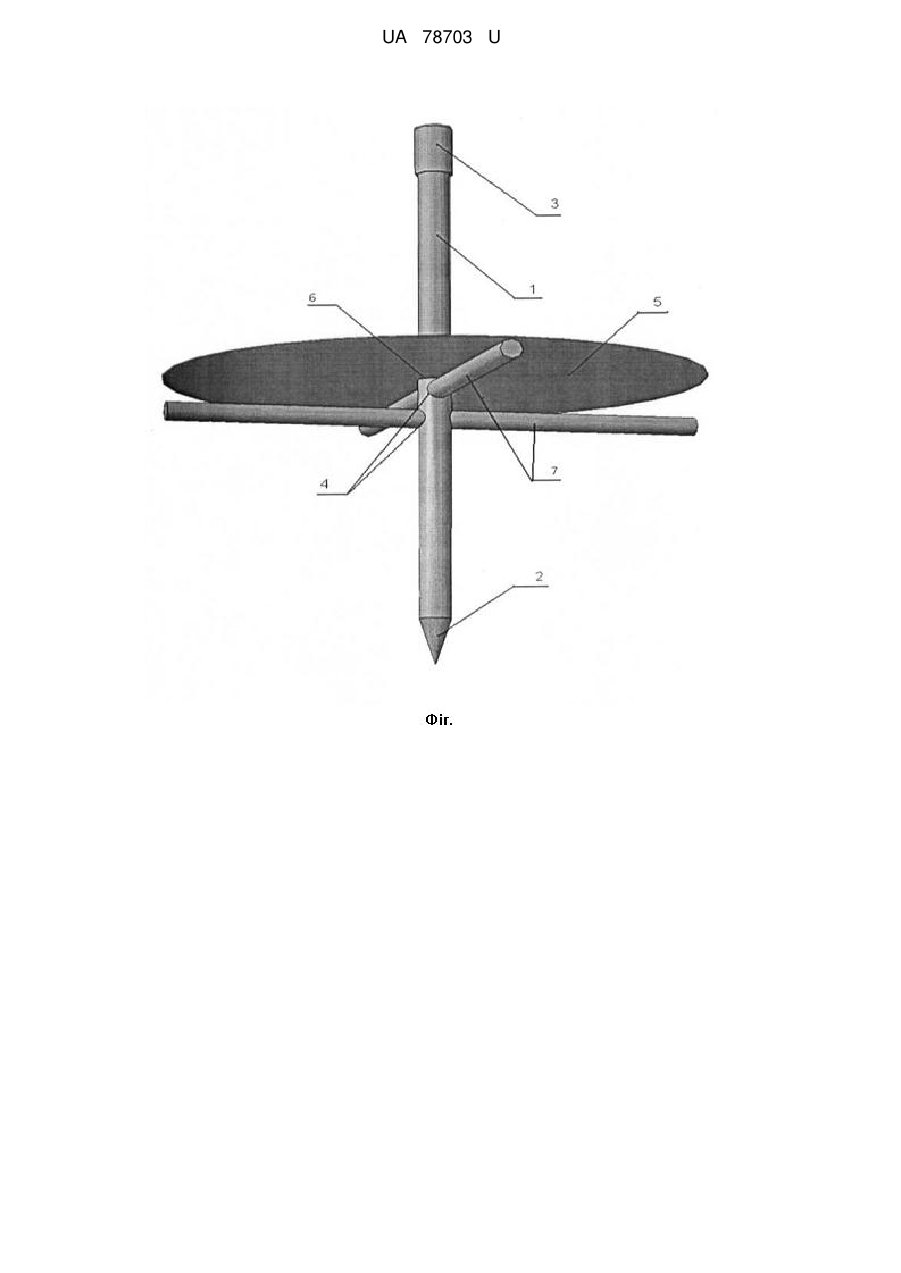

Реферат: Стояк для парасольки виконаний порожнистим і оснащений опорними елементами. Стояк має два крізні отвори для опорних елементів, що розташовані один під одним та під кутом 50-120° один до одного. Опорні елементи виконані у вигляді труб та додатково оснащені фіксатором з пружного матеріалу в формі круга, що виконаний з отвором по центру та розташований над опорними елементами. Діаметр фіксатора не менше довжини опорного елемента, нижній кінець стояка для парасольки виконаний загостреним, а верхній - оснащений затиском. UA 78703 U (54) СТОЯК ДЛЯ ПАРАСОЛЬКИ UA 78703 U UA 78703 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до дорожного приладдя, зокрема до пляжної і/або садової парасольки, яку використовують для захисту від сонця та дощу. У сонячний літній день, відпочиваючи на пляжі, бажано мати пляжну парасольку для захисту від сонця. Як правило, береги водоймищ, на яких розташовуються пляжі, вкриті піском. Безумовно, пісок є кращим покриттям для пляжів, недаремно його завозять туди. Стрижень пляжної парасольки досить легко увіткнути в пісок, але ще легше він виходить звідти. Опір витягуванню з піску гладкої труби, якою є стрижень пляжної парасольки, дуже малий. Внаслідок цього, навіть при невеликій швидкості вітру, дуже часто пляжні парасольки висмикуються з піску і літають по пляжу, тим самим доставляють багато незручностей своїм господарям та іншим відпочиваючим. Відома парасолька для захисту від дощу, яка містить основний стрижень і купол, що складається на спицях (див. Как появился зонтик? - в кн. С.Г. Бернатосян. Рекорды природы и человеческой деятельности. - Минск, "Асар", 1994. - С. 256). Недоліком відомої парасольки є незручність при просушуванні та неможливість її вертикальної фіксації в піщаному або іншому ґрунті. Відома парасолька містить основний стрижень і купол, що складається на спицях, закріплених на пересувній муфті. При цьому основний стрижень виконаний порожнистим та містить опорні кутники, які поміщені всередину у складеному стані, та можуть витягуватися з основного стрижня і набувати форми, що забезпечує можливість вертикальної установки парасольки (див. пат. RU № 2417722, МПК (2006) А45В 11/00, опубл. 10.05.2011). Відома парасолька вибрана за прототип. Прототип і корисна модель, яка заявляється, мають наступні спільні ознаки: - основний стрижень, виконаний порожнистим; - наявність опорних елементів, що забезпечують можливість вертикальної установки парасольки. Недоліком відомого пристрою є конструктивні особливості, що не дозволяють його жорстко фіксувати на будь-якій сипкій поверхні, наприклад в землі або піску. В основу корисної моделі поставлена задача створити стояк для парасольки, що виконаний з можливістю її утримування у вертикальному положенні на будь-якій сипкій поверхні, наприклад в піску або землі. Поставлену задачу вирішують тим, що стояк для парасольки, що виконаний порожнистим і оснащений опорними елементами, має два крізні отвори для опорних елементів, які розташовані один під одним та під кутом 50-120º один до одного, при цьому опорні елементи виконані у вигляді труб та додатково оснащені фіксатором з пружного матеріалу в формі круга, що виконаний з отвором по центру та розташований над опорними елементами, при цьому діаметр фіксатора не менше довжини опорного елемента. Нижній кінець стояка для парасольки виконаний загостреним, а верхній - оснащений затиском. Новим в корисній моделі, що заявляється, є те, що він має два крізні отвори для опорних елементів, що розташовані один під одним та під кутом 50-120º один до одного, причому опорні елементи виконані у вигляді труб та додатково оснащені фіксатором з пружного матеріалу в формі круга, що виконаний з отвором по центру та розташований над опорними елементами, при цьому діаметр фіксатора не менше довжини опорного елемента, нижній кінець стояка для парасольки виконаний загостреним, а верхній - оснащений затиском. Технічним результатом, який забезпечує корисна модель, що заявляється, є можливість установки в вертикальному положенні парасольки та її жорстка фіксація на стояку, який заглиблюється в будь-який сипкий ґрунт. Вказаний технічний результат досягається тим, що стояк для парасольки виконаний порожнистим, має два крізні отвори для опорних елементів, що розташовані один під одним та під кутом 50-120º один до одного, причому опорні елементи виконані у вигляді труб та додатково оснащені фіксатором з пружного матеріалу в формі круга, що виконаний з отвором по центру та розташований над опорними елементами, при цьому діаметр фіксатора не менше довжини опорного елемента. Верхній кінець стояка для парасольки оснащений затиском для установки на ньому парасольки. Запропонована конструкція забезпечує можливість фіксації у вертикальному положенні розкритої парасольки в будь-яку погоду на будь-якому сипкому ґрунті. Суть корисної моделі пояснюється на кресленні, де наведений стояк для парасольки. Стояк для парасольки 1 в своєму нижньому кінці загострений - 2, а у верхньому кінці оснащений затиском - 3, що призначений для кріплення стрижня пляжної парасольки. Стояк для парасольки 1 оснащений двома крізними отворами 4, розташованими один над одним, перпендикулярно щодо його осі під кутом 50-120° щодо один одного. На стійку для парасольки 1, вище за крізних отворів 4 накладають фіксатор 5 з пружного матеріалу у вигляді круга, який в 1 UA 78703 U 5 10 15 20 25 центрі оснащений отвором 6 для надягання фіксатора 5 на стійку для парасольки 1. Крізні отвори 4 виконані з можливістю введення в них двох опорних елементів у вигляді труб 7. При цьому фіксатор 5 розташований над опорними елементами 7. У положенні для транспортування опорні елементи у вигляді труб 7 укладають всередину або вздовж стояка для парасольки 1, а фіксатор 5 намотують на нього та закріплюють зверху м'яким затиском на липучці для запобігання розмотуванню, усе разом укладають в компактний чохол. Пристрій, що заявляється, працює таким чином: У крізні отвори 4 стояка для парасольки 1 вводять два опорні елементи у вигляді труб 7, над якими розташовують фіксатор 5. Далі в сипкому ґрунті, наприклад в піску, виривають невелику ямку завглибшки близько 10-20 см та діаметром ледве більше діаметра фіксатора 5. Після цього в центр ямки за допомогою загостреного кінця 2 укручують нижню частку стояка для парасольки 1 до рівня нижнього з опорних елементів у вигляді труб 7, які використовують як важіль для зменшення зусилля повороту пристрою. Зверху на стояк для парасольки 1 надягають фіксатор 5, протискуючи його крізь отвір 6. Фіксатор виконаний з пружного матеріалу у формі круга, наприклад з м'якого ПХВ. Фіксатор засипають піском, бажано з горою. Стрижень пляжної парасольки закріплюють в стояку для парасольки 1 за допомогою затиску 3. Слід зазначити, що зусилля висмикування пристрою, що заявляється, з піску сильно залежить від товщини шару піску над фіксатором 5, чим товще шар, тим більше зусилля необхідно докласти для висмикування стояка для парасольки 1 з сипкого ґрунту. При заглибленні пристрою, що заявляється, на глибину 20 см від спільного рівня ґрунту пляжу вся конструкція, а саме стійка для парасольки 1 разом з пляжною парасолькою дозволяє витримувати пориви вітру на межі міцності самої пляжної парасольки, після подолання цього кордону експлуатація пляжної парасольки безрозсудна і більш того, небезпечна. Демонтаж і розбирання пристрою, що заявляється, проводиться в зворотній послідовності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Стояк для парасольки, що виконаний порожнистим і оснащений опорними елементами, який відрізняється тим, що стояк для парасольки має два крізні отвори для опорних елементів, що розташовані один під одним та під кутом 50-120° один до одного, причому опорні елементи виконані у вигляді труб та додатково оснащені фіксатором з пружного матеріалу в формі круга, що виконаний з отвором по центру та розташований над опорними елементами, причому діаметр фіксатора не менше довжини опорного елемента, нижній кінець стояка для парасольки виконаний загостреним, а верхній - оснащений затиском. 2 UA 78703 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
