Індикатор магнітного впливу

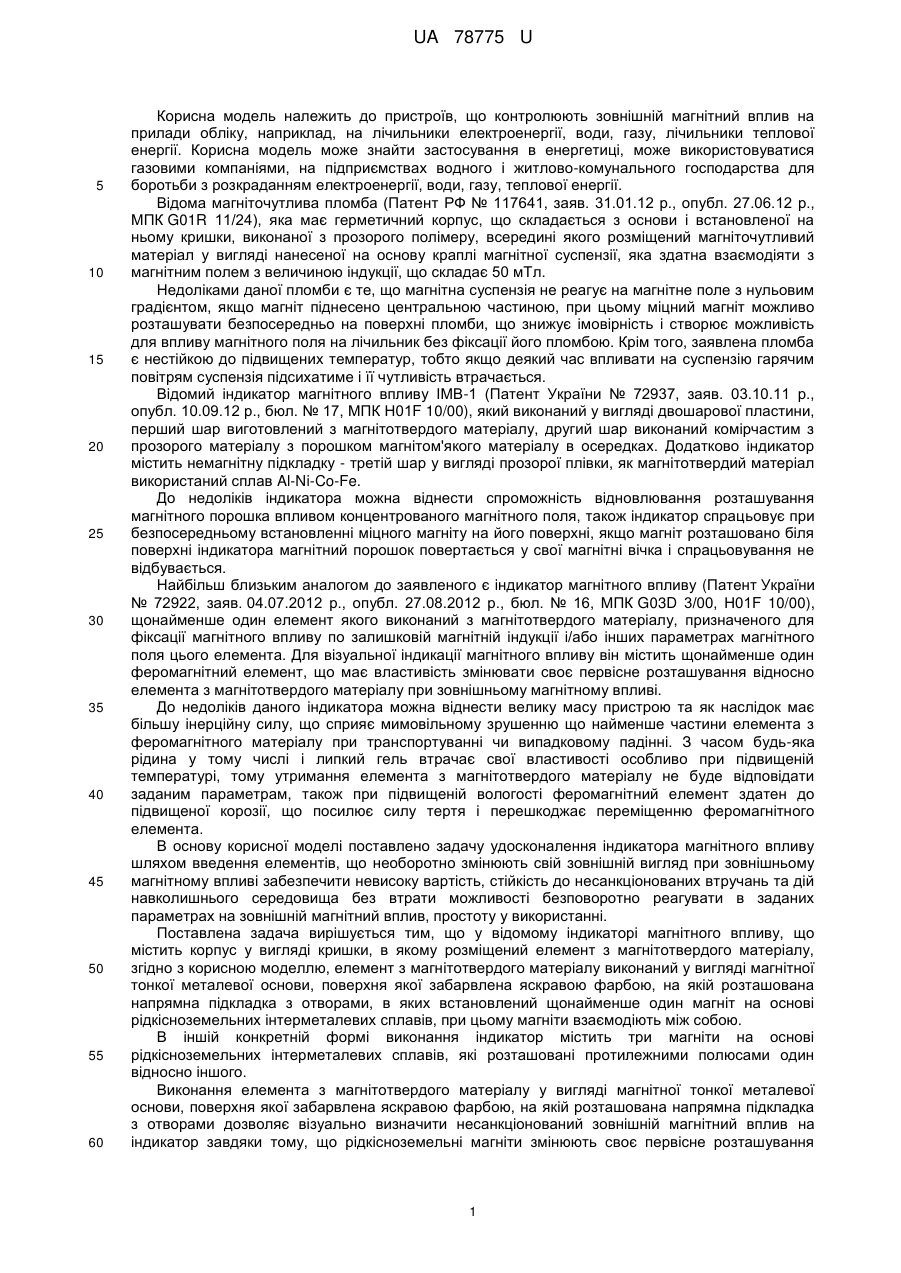

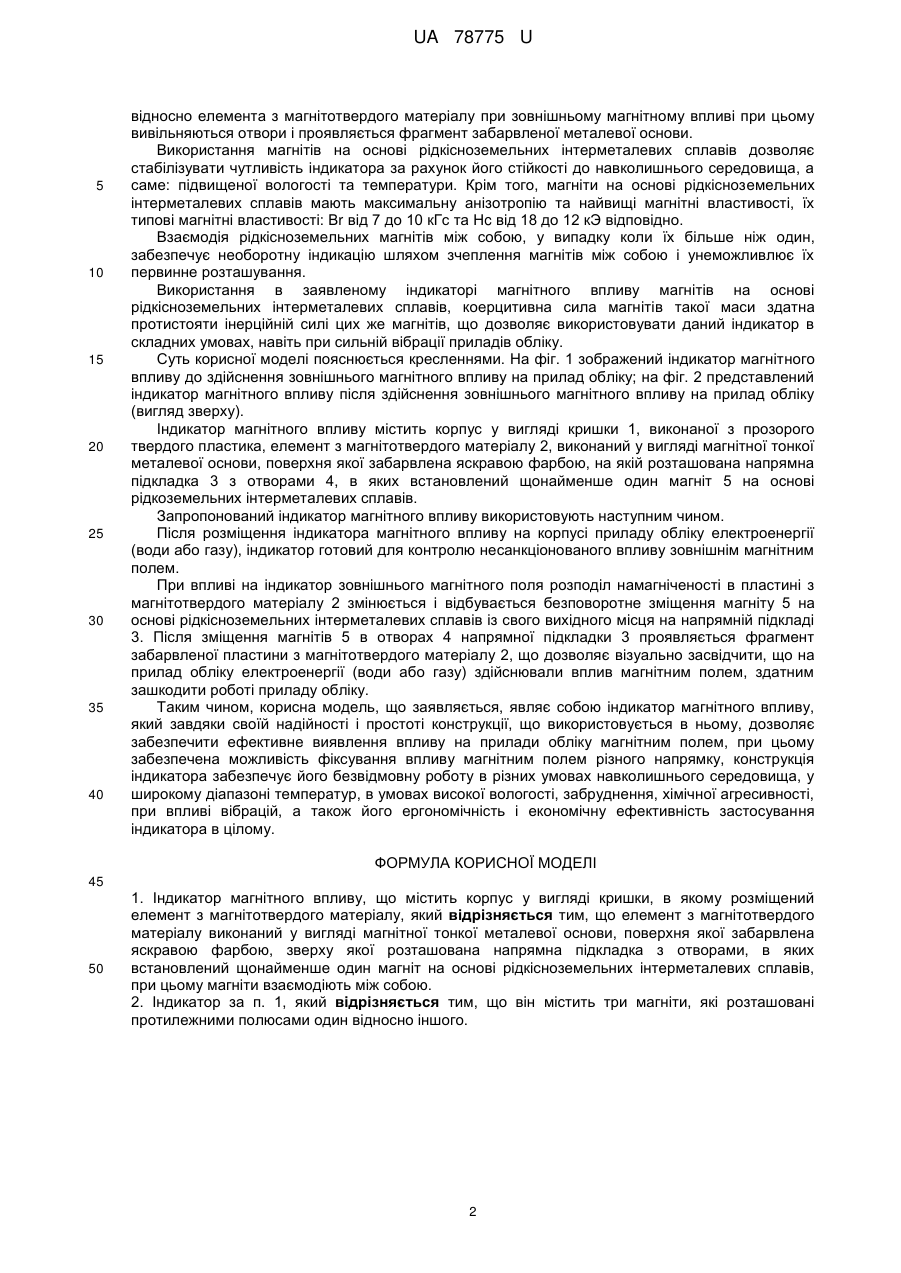

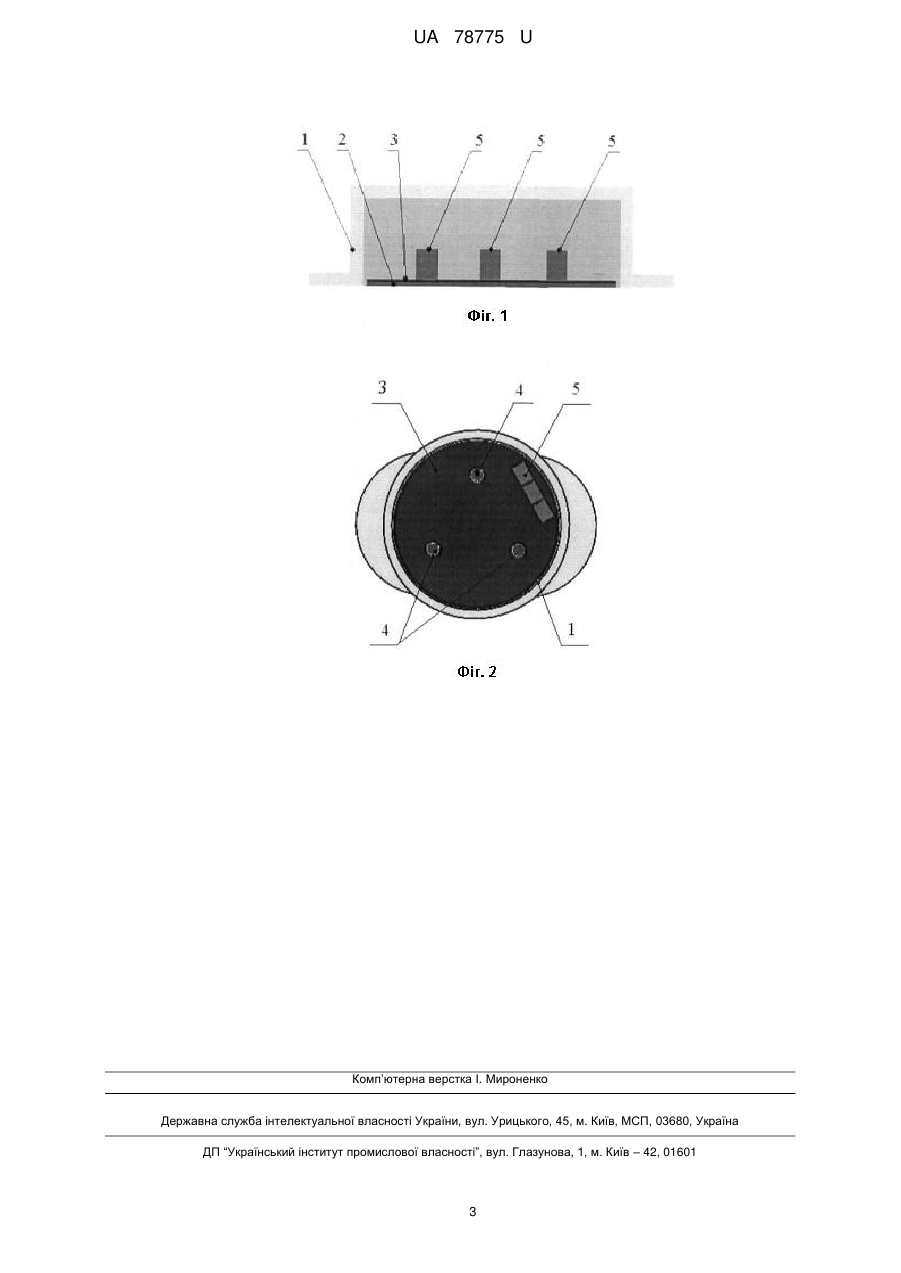

Реферат: Індикатор магнітного впливу містить корпус у вигляді кришки, в якому розміщений елемент з магнітотвердого матеріалу, виконаний у вигляді магнітної тонкої металевої основи, поверхня якої забарвлена яскравою фарбою. UA 78775 U (12) UA 78775 U UA 78775 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, що контролюють зовнішній магнітний вплив на прилади обліку, наприклад, на лічильники електроенергії, води, газу, лічильники теплової енергії. Корисна модель може знайти застосування в енергетиці, може використовуватися газовими компаніями, на підприємствах водного і житлово-комунального господарства для боротьби з розкраданням електроенергії, води, газу, теплової енергії. Відома магніточутлива пломба (Патент РФ № 117641, заяв. 31.01.12 р., опубл. 27.06.12 р., МПК G01R 11/24), яка має герметичний корпус, що складається з основи і встановленої на ньому кришки, виконаної з прозорого полімеру, всередині якого розміщений магніточутливий матеріал у вигляді нанесеної на основу краплі магнітної суспензії, яка здатна взаємодіяти з магнітним полем з величиною індукції, що складає 50 мТл. Недоліками даної пломби є те, що магнітна суспензія не реагує на магнітне поле з нульовим градієнтом, якщо магніт піднесено центральною частиною, при цьому міцний магніт можливо розташувати безпосередньо на поверхні пломби, що знижує імовірність і створює можливість для впливу магнітного поля на лічильник без фіксації його пломбою. Крім того, заявлена пломба є нестійкою до підвищених температур, тобто якщо деякий час впливати на суспензію гарячим повітрям суспензія підсихатиме і її чутливість втрачається. Відомий індикатор магнітного впливу ІМВ-1 (Патент України № 72937, заяв. 03.10.11 р., опубл. 10.09.12 р., бюл. № 17, МПК Н01F 10/00), який виконаний у вигляді двошарової пластини, перший шар виготовлений з магнітотвердого матеріалу, другий шар виконаний комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках. Додатково індикатор містить немагнітну підкладку - третій шар у вигляді прозорої плівки, як магнітотвердий матеріал використаний сплав Al-Ni-Co-Fe. До недоліків індикатора можна віднести спроможність відновлювання розташування магнітного порошка впливом концентрованого магнітного поля, також індикатор спрацьовує при безпосередньому встановленні міцного магніту на його поверхні, якщо магніт розташовано біля поверхні індикатора магнітний порошок повертається у свої магнітні вічка і спрацьовування не відбувається. Найбільш близьким аналогом до заявленого є індикатор магнітного впливу (Патент України № 72922, заяв. 04.07.2012 р., опубл. 27.08.2012 р., бюл. № 16, МПК G03D 3/00, Н01F 10/00), щонайменше один елемент якого виконаний з магнітотвердого матеріалу, призначеного для фіксації магнітного впливу по залишковій магнітній індукції і/або інших параметрах магнітного поля цього елемента. Для візуальної індикації магнітного впливу він містить щонайменше один феромагнітний елемент, що має властивість змінювати своє первісне розташування відносно елемента з магнітотвердого матеріалу при зовнішньому магнітному впливі. До недоліків даного індикатора можна віднести велику масу пристрою та як наслідок має більшу інерційну силу, що сприяє мимовільному зрушенню що найменше частини елемента з феромагнітного матеріалу при транспортуванні чи випадковому падінні. З часом будь-яка рідина у тому числі і липкий гель втрачає свої властивості особливо при підвищеній температурі, тому утримання елемента з магнітотвердого матеріалу не буде відповідати заданим параметрам, також при підвищеній вологості феромагнітний елемент здатен до підвищеної корозії, що посилює силу тертя і перешкоджає переміщенню феромагнітного елемента. В основу корисної моделі поставлено задачу удосконалення індикатора магнітного впливу шляхом введення елементів, що необоротно змінюють свій зовнішній вигляд при зовнішньому магнітному впливі забезпечити невисоку вартість, стійкість до несанкціонованих втручань та дій навколишнього середовища без втрати можливості безповоротно реагувати в заданих параметрах на зовнішній магнітний вплив, простоту у використанні. Поставлена задача вирішується тим, що у відомому індикаторі магнітного впливу, що містить корпус у вигляді кришки, в якому розміщений елемент з магнітотвердого матеріалу, згідно з корисною моделлю, елемент з магнітотвердого матеріалу виконаний у вигляді магнітної тонкої металевої основи, поверхня якої забарвлена яскравою фарбою, на якій розташована напрямна підкладка з отворами, в яких встановлений щонайменше один магніт на основі рідкісноземельних інтерметалевих сплавів, при цьому магніти взаємодіють між собою. В іншій конкретній формі виконання індикатор містить три магніти на основі рідкісноземельних інтерметалевих сплавів, які розташовані протилежними полюсами один відносно іншого. Виконання елемента з магнітотвердого матеріалу у вигляді магнітної тонкої металевої основи, поверхня якої забарвлена яскравою фарбою, на якій розташована напрямна підкладка з отворами дозволяє візуально визначити несанкціонований зовнішній магнітний вплив на індикатор завдяки тому, що рідкісноземельні магніти змінюють своє первісне розташування 1 UA 78775 U 5 10 15 20 25 30 35 40 відносно елемента з магнітотвердого матеріалу при зовнішньому магнітному впливі при цьому вивільняються отвори і проявляється фрагмент забарвленої металевої основи. Використання магнітів на основі рідкісноземельних інтерметалевих сплавів дозволяє стабілізувати чутливість індикатора за рахунок його стійкості до навколишнього середовища, а саме: підвищеної вологості та температури. Крім того, магніти на основі рідкісноземельних інтерметалевих сплавів мають максимальну анізотропію та найвищі магнітні властивості, їх типові магнітні властивості: Вr від 7 до 10 кГс та Нc від 18 до 12 кЭ відповідно. Взаємодія рідкісноземельних магнітів між собою, у випадку коли їх більше ніж один, забезпечує необоротну індикацію шляхом зчеплення магнітів між собою і унеможливлює їх первинне розташування. Використання в заявленому індикаторі магнітного впливу магнітів на основі рідкісноземельних інтерметалевих сплавів, коерцитивна сила магнітів такої маси здатна протистояти інерційній силі цих же магнітів, що дозволяє використовувати даний індикатор в складних умовах, навіть при сильній вібрації приладів обліку. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображений індикатор магнітного впливу до здійснення зовнішнього магнітного впливу на прилад обліку; на фіг. 2 представлений індикатор магнітного впливу після здійснення зовнішнього магнітного впливу на прилад обліку (вигляд зверху). Індикатор магнітного впливу містить корпус у вигляді кришки 1, виконаної з прозорого твердого пластика, елемент з магнітотвердого матеріалу 2, виконаний у вигляді магнітної тонкої металевої основи, поверхня якої забарвлена яскравою фарбою, на якій розташована напрямна підкладка 3 з отворами 4, в яких встановлений щонайменше один магніт 5 на основі рідкоземельних інтерметалевих сплавів. Запропонований індикатор магнітного впливу використовують наступним чином. Після розміщення індикатора магнітного впливу на корпусі приладу обліку електроенергії (води або газу), індикатор готовий для контролю несанкціонованого впливу зовнішнім магнітним полем. При впливі на індикатор зовнішнього магнітного поля розподіл намагніченості в пластині з магнітотвердого матеріалу 2 змінюється і відбувається безповоротне зміщення магніту 5 на основі рідкісноземельних інтерметалевих сплавів із свого вихідного місця на напрямній підкладі 3. Після зміщення магнітів 5 в отворах 4 напрямної підкладки 3 проявляється фрагмент забарвленої пластини з магнітотвердого матеріалу 2, що дозволяє візуально засвідчити, що на прилад обліку електроенергії (води або газу) здійснювали вплив магнітним полем, здатним зашкодити роботі приладу обліку. Таким чином, корисна модель, що заявляється, являє собою індикатор магнітного впливу, який завдяки своїй надійності і простоті конструкції, що використовується в ньому, дозволяє забезпечити ефективне виявлення впливу на прилади обліку магнітним полем, при цьому забезпечена можливість фіксування впливу магнітним полем різного напрямку, конструкція індикатора забезпечує його безвідмовну роботу в різних умовах навколишнього середовища, у широкому діапазоні температур, в умовах високої вологості, забруднення, хімічної агресивності, при впливі вібрацій, а також його ергономічність і економічну ефективність застосування індикатора в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Індикатор магнітного впливу, що містить корпус у вигляді кришки, в якому розміщений елемент з магнітотвердого матеріалу, який відрізняється тим, що елемент з магнітотвердого матеріалу виконаний у вигляді магнітної тонкої металевої основи, поверхня якої забарвлена яскравою фарбою, зверху якої розташована напрямна підкладка з отворами, в яких встановлений щонайменше один магніт на основі рідкісноземельних інтерметалевих сплавів, при цьому магніти взаємодіють між собою. 2. Індикатор за п. 1, який відрізняється тим, що він містить три магніти, які розташовані протилежними полюсами один відносно іншого. 2 UA 78775 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
