Кореляційний радіотеплопеленгатор

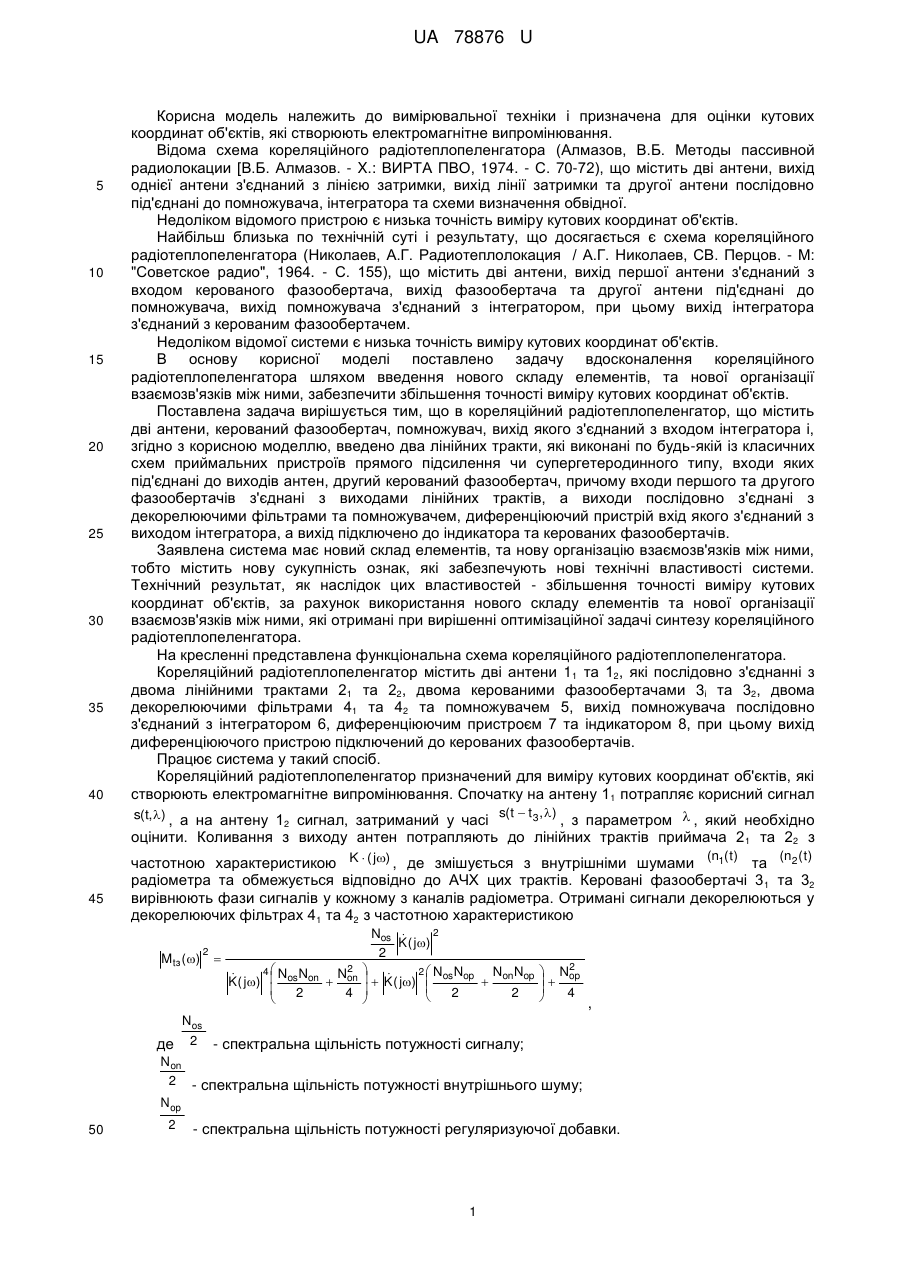

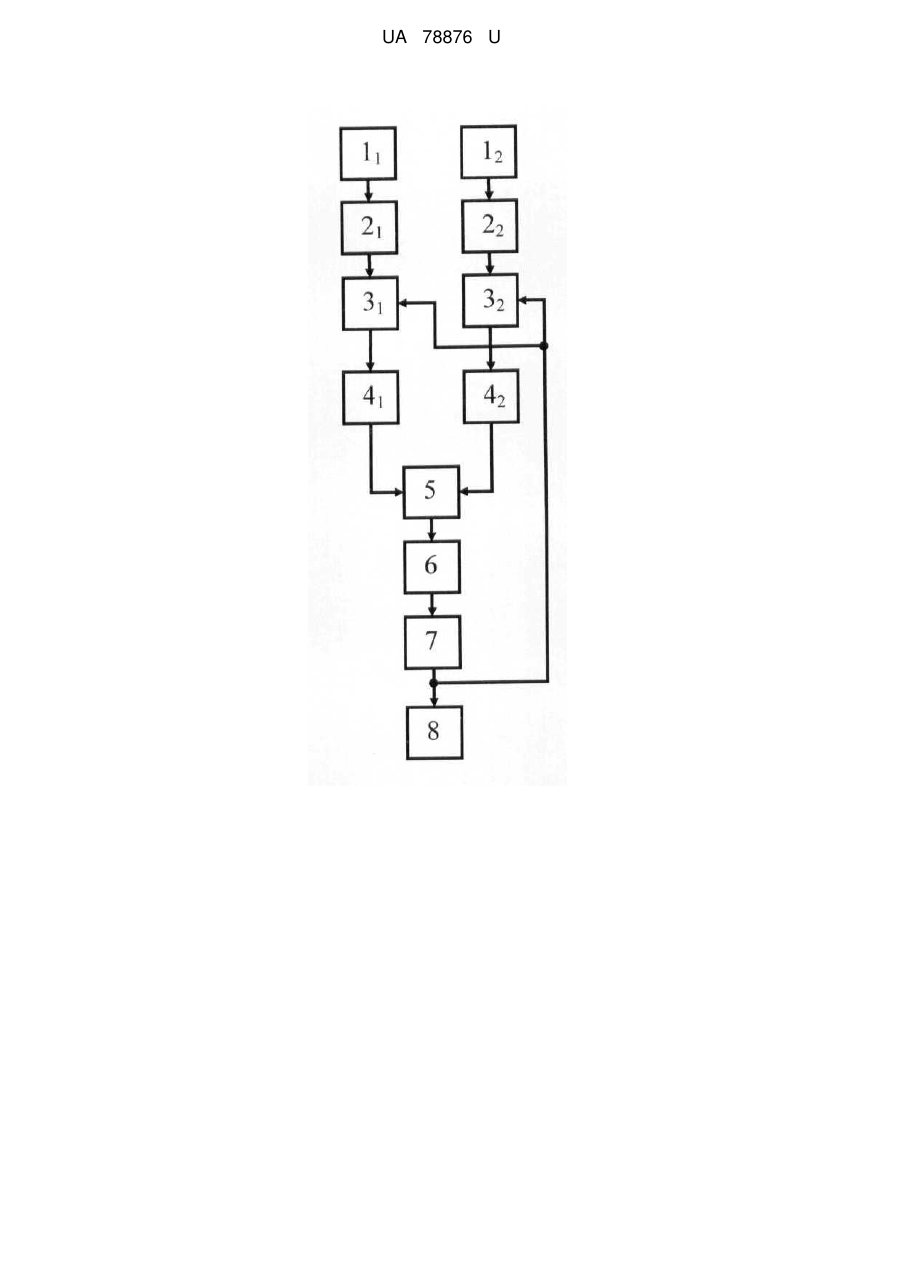

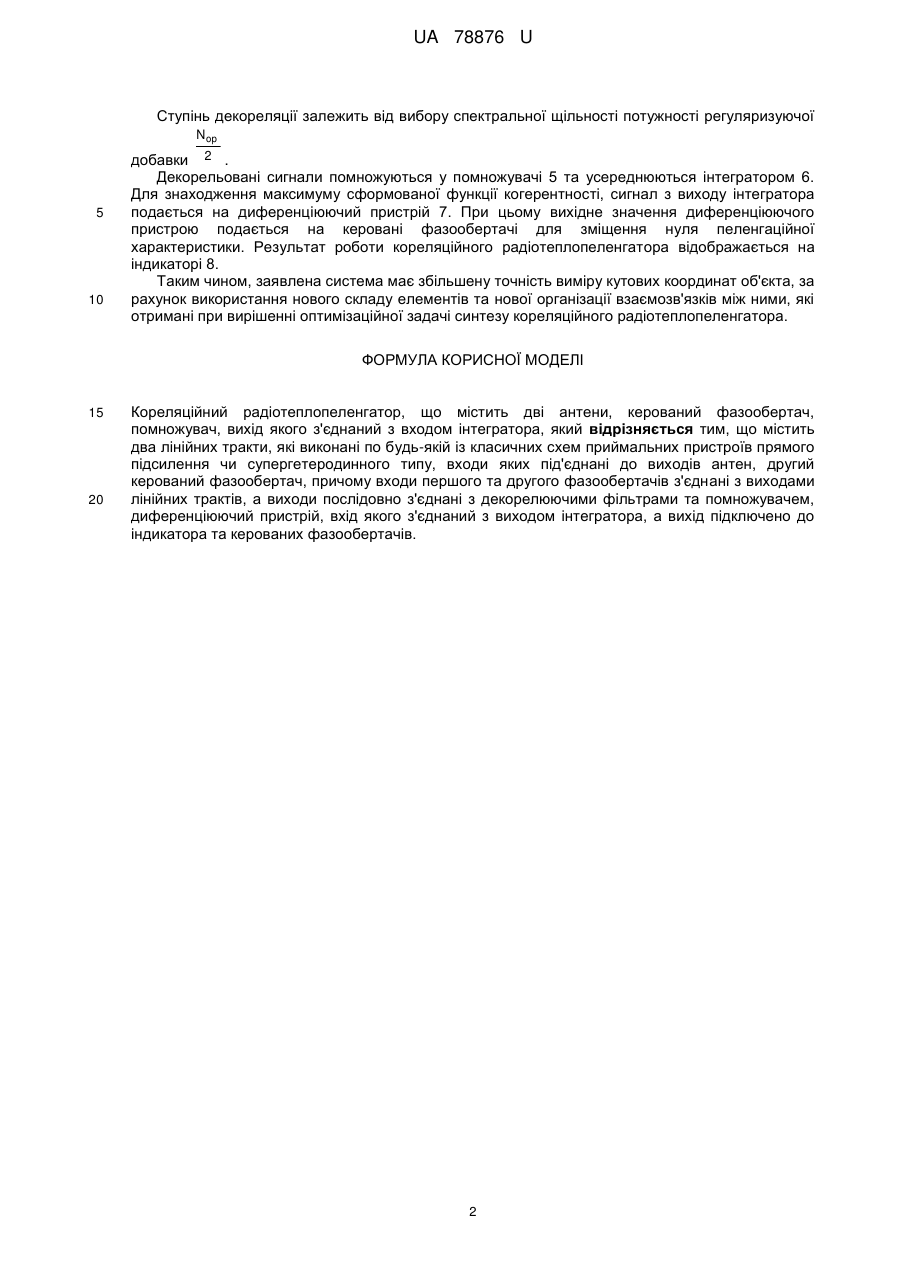

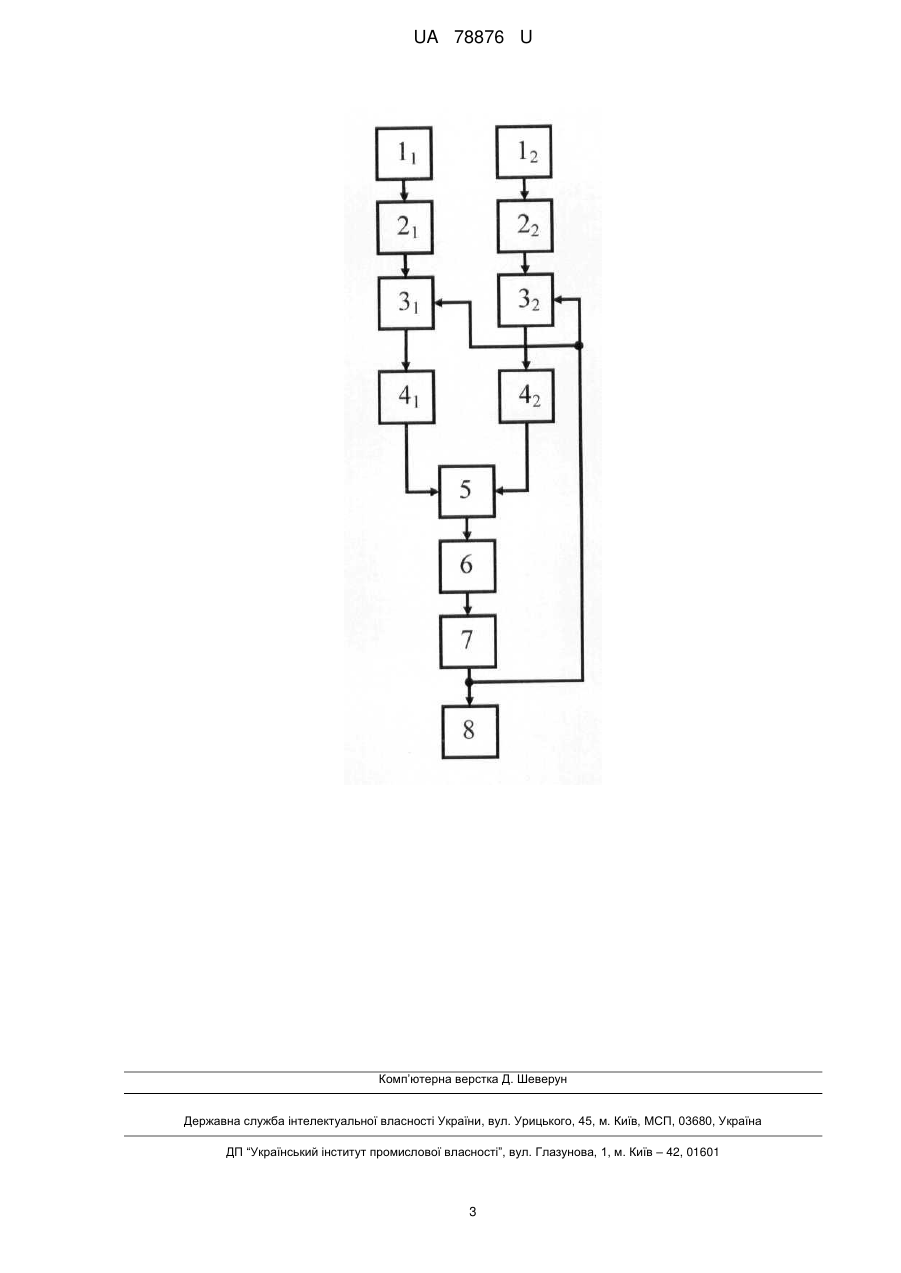

Реферат: Кореляційний радіотеплопеленгатор містить дві антени, керований фазообертач, помножувач, вихід якого з'єднаний з входом інтегратора. Містить два лінійних тракти, які виконані по будьякій із класичних схем приймальних пристроїв прямого підсилення чи супергетеродинного типу, входи яких під'єднані до виходів антен, другий керований фазообертач. При цьому входи першого та другого фазообертачів з'єднані з виходами лінійних трактів, а виходи послідовно з'єднані з декорелюючими фільтрами та помножувачем. Також містить диференціюючий пристрій, вхід якого з'єднаний з виходом інтегратора, а вихід підключено до індикатора та керованих фазообертачів. UA 78876 U (54) КОРЕЛЯЦІЙНИЙ РАДІОТЕПЛОПЕЛЕНГАТОР UA 78876 U UA 78876 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки і призначена для оцінки кутових координат об'єктів, які створюють електромагнітне випромінювання. Відома схема кореляційного радіотеплопеленгатора (Алмазов, В.Б. Методы пассивной радиолокации [В.Б. Алмазов. - X.: ВИРТА ПВО, 1974. - С. 70-72), що містить дві антени, вихід однієї антени з'єднаний з лінією затримки, вихід лінії затримки та другої антени послідовно під'єднані до помножувача, інтегратора та схеми визначення обвідної. Недоліком відомого пристрою є низька точність виміру кутових координат об'єктів. Найбільш близька по технічній суті і результату, що досягається є схема кореляційного радіотеплопеленгатора (Николаев, А.Г. Радиотеплолокация / А.Г. Николаев, СВ. Перцов. - М: "Советское радио", 1964. - С. 155), що містить дві антени, вихід першої антени з'єднаний з входом керованого фазообертача, вихід фазообертача та другої антени під'єднані до помножувача, вихід помножувача з'єднаний з інтегратором, при цьому вихід інтегратора з'єднаний з керованим фазообертачем. Недоліком відомої системи є низька точність виміру кутових координат об'єктів. В основу корисної моделі поставлено задачу вдосконалення кореляційного радіотеплопеленгатора шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити збільшення точності виміру кутових координат об'єктів. Поставлена задача вирішується тим, що в кореляційний радіотеплопеленгатор, що містить дві антени, керований фазообертач, помножувач, вихід якого з'єднаний з входом інтегратора і, згідно з корисною моделлю, введено два лінійних тракти, які виконані по будь-якій із класичних схем приймальних пристроїв прямого підсилення чи супергетеродинного типу, входи яких під'єднані до виходів антен, другий керований фазообертач, причому входи першого та другого фазообертачів з'єднані з виходами лінійних трактів, а виходи послідовно з'єднані з декорелюючими фільтрами та помножувачем, диференціюючий пристрій вхід якого з'єднаний з виходом інтегратора, а вихід підключено до індикатора та керованих фазообертачів. Заявлена система має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості системи. Технічний результат, як наслідок цих властивостей - збільшення точності виміру кутових координат об'єктів, за рахунок використання нового складу елементів та нової організації взаємозв'язків між ними, які отримані при вирішенні оптимізаційної задачі синтезу кореляційного радіотеплопеленгатора. На кресленні представлена функціональна схема кореляційного радіотеплопеленгатора. Кореляційний радіотеплопеленгатор містить дві антени 11 та 12, які послідовно з'єднанні з двома лінійними трактами 21 та 22, двома керованими фазообертачами 3і та 32, двома декорелюючими фільтрами 41 та 42 та помножувачем 5, вихід помножувача послідовно з'єднаний з інтегратором 6, диференціюючим пристроєм 7 та індикатором 8, при цьому вихід диференціюючого пристрою підключений до керованих фазообертачів. Працює система у такий спосіб. Кореляційний радіотеплопеленгатор призначений для виміру кутових координат об'єктів, які створюють електромагнітне випромінювання. Спочатку на антену 11 потрапляє корисний сигнал s(t, ) , а на антену 1 сигнал, затриманий у часі s(t  t 3, ) , з параметром  , який необхідно 2 оцінити. Коливання з виходу антен потрапляють до лінійних трактів приймача 2 1 та 22 з 1 2 частотною характеристикою K  ( j) , де змішується з внутрішніми шумами та радіометра та обмежується відповідно до АЧХ цих трактів. Керовані фазообертачі 3 1 та 32 вирівнюють фази сигналів у кожному з каналів радіометра. Отримані сигнали декорелюються у декорелюючих фільтрах 41 та 42 з частотною характеристикою (n ( t ) 45 2 Mtз ()  4 N N  K( j)  os on  2  2 Nos  K( j) 2 2 2 N N N N Non     K( j)  os op  on op   4  2 2   2  Nop   4  , Nos де 2 - спектральна щільність потужності сигналу; Non 2 - спектральна щільність потужності внутрішнього шуму; Nop 50 2 - спектральна щільність потужності регуляризуючої добавки. 1 (n (t ) UA 78876 U Ступінь декореляції залежить від вибору спектральної щільності потужності регуляризуючої Nop 5 10 добавки 2 . Декорельовані сигнали помножуються у помножувачі 5 та усереднюються інтегратором 6. Для знаходження максимуму сформованої функції когерентності, сигнал з виходу інтегратора подається на диференціюючий пристрій 7. При цьому вихідне значення диференціюючого пристрою подається на керовані фазообертачі для зміщення нуля пеленгаційної характеристики. Результат роботи кореляційного радіотеплопеленгатора відображається на індикаторі 8. Таким чином, заявлена система має збільшену точність виміру кутових координат об'єкта, за рахунок використання нового складу елементів та нової організації взаємозв'язків між ними, які отримані при вирішенні оптимізаційної задачі синтезу кореляційного радіотеплопеленгатора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Кореляційний радіотеплопеленгатор, що містить дві антени, керований фазообертач, помножувач, вихід якого з'єднаний з входом інтегратора, який відрізняється тим, що містить два лінійних тракти, які виконані по будь-якій із класичних схем приймальних пристроїв прямого підсилення чи супергетеродинного типу, входи яких під'єднані до виходів антен, другий керований фазообертач, причому входи першого та другого фазообертачів з'єднані з виходами лінійних трактів, а виходи послідовно з'єднані з декорелюючими фільтрами та помножувачем, диференціюючий пристрій, вхід якого з'єднаний з виходом інтегратора, а вихід підключено до індикатора та керованих фазообертачів. 2 UA 78876 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
