Кореляційний пристрій для теплової локації

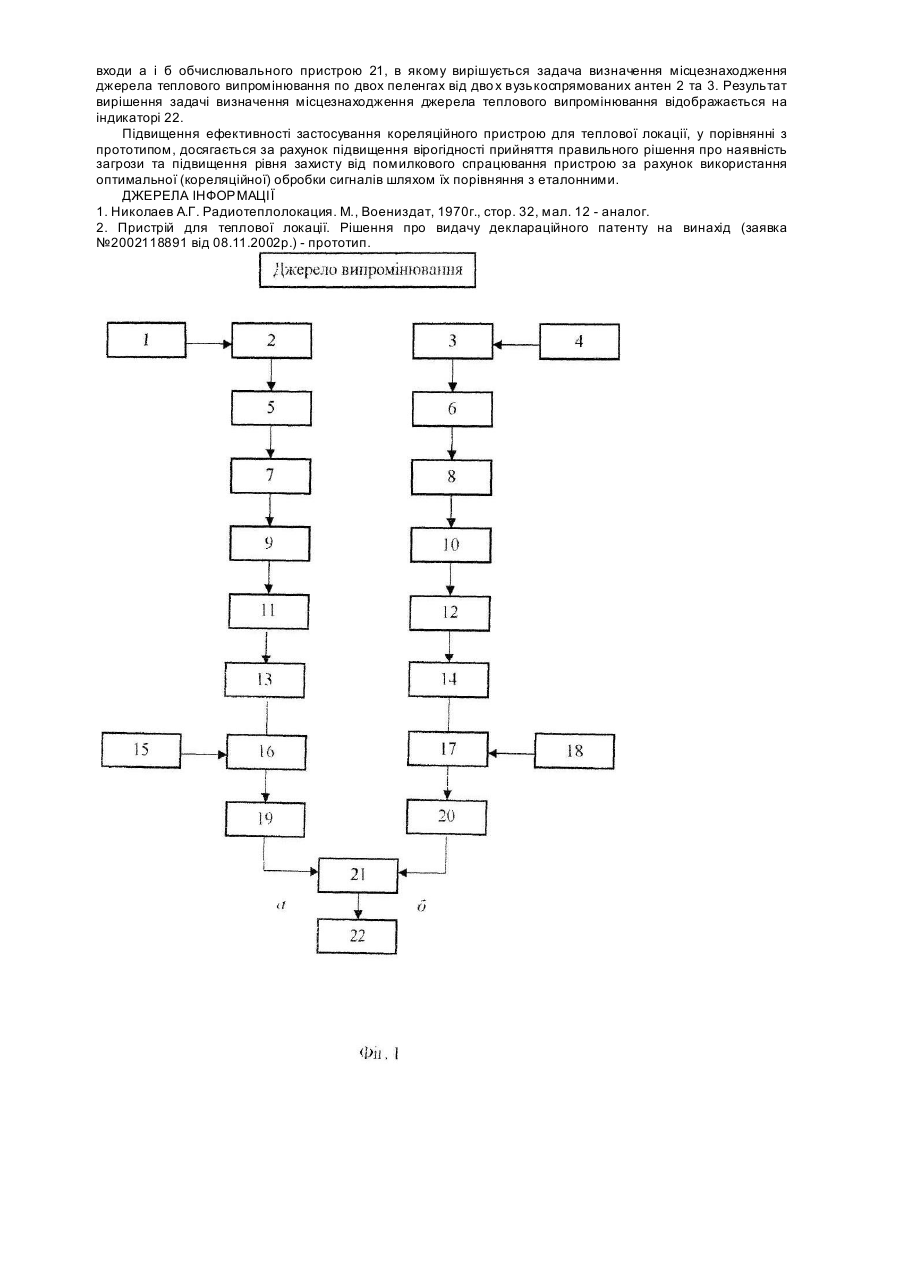

Винахід відноситься до галузі озброєння, зокрема, до засобів теплової локації та пеленгаторів для визначення місцезнаходження джерела теплового випромінювання, а саме до пристроїв для теплової локації. Відомий пристрій для теплової локації, який містить вузькоспрямовану антену, посилювач високої частоти, детектор, фільтр низької частоти та індикатор, що забезпечує відображення місцезнаходження джерела теплового випромінювання /1/. До недоліків відомого пристрою для теплової локації відноситься те, що він має недостатні функціональні можливості, здатним визначити лише пеленг об'єктів та не спроможний визначити координати місцезнаходження джерела теплового випромінювання, оскільки для цього потрібно обробити принаймні два пеленги з двох різних місць. Найбільш близьким технічним рішенням, обраним за прототип, є пристрій для теплової локації, що містить дві вузькоспрямовані антени, два посилювача високої частоти, два детектори, два фільтри низької частот, два блоки сканування, дві лінії зв'язку, два блоки обробки сигналу, обчислювальний пристрій та індикатор /2/. До недоліків відомого пристрою для теплової локації, який обрано за прототип, є те, що він має низьку вірогідність прийняття правильною рішення про наявність загрози та низький рівень захисту від помилкового спрацювання пристрою. В основу винаходу поставлено задачу забезпечити підвищення вірогідності прийняття правильною рішення про наявність загрози та підвищити рівень захисту від помилковою спрацювання пристрою за рахунок використання оптимальної (кореляційної) обробки сигналів шляхом їх порівняння з еталонними. Суть винаходу в кореляційному пристрої для теплової локації, що містить дві вузькоспрямовані антени, два посилювача високої частоти, два детектори, два фільтри низької частоти, два блоки сканування, дві лінії зв'язку, два блоки обробки сигналу, обчислювальний пристрій та індикатор, досягається тим, що до нього додатково введені два генератори еталонних (опорних) сигналів, два перемножувачі та два інтегратори, причому блоки сканування поєднані з вузькоспрямованими антенами, виходи яких з'єднані з посилювачами, виходи посилювачів з'єднані з детекторами, детектори з'єднані з фільтрами низької частоти, які через лінії зв'язку з'єднані з блоками обробки сигналу, ви ходи яких з'єднані з першими входами перемножувачів, другі входи яких з'єднані з виходами генераторів еталонних (опорних) сигналів, виходи перемножувачів з'єднані з входами інтеграторів, які з'єднані з першим та другим входом обчислювального пристрою відповідно, вихід якого з'єднаний з індикатором. Порівняльний аналіз технічного рішення, що заявляється із прототипом, дозволяє зробити висновок, що кореляційний пристрій для теплової локації, відрізняється тим. що до нього додатково запроваджені два генератори еталонних (опорних) сигналів, два перемножувачі та два інтегратори, причому блоки сканування поєднані з вузькоспрямованими антенами, виходи яких з'єднані з посилювачами, виходи посилювачів з'єднані з детекторами, детектори з'єднані з фільтрами низької частоти, які через лінії зв'язку з'єднані з блоками обробки сигналу, ви ходи яких з’єднані з першими входами перемножувачів. Др угі входи яких з'єднані з виходами генераторів еталонних (опорних) сигналів, виходи перемножувачів з'єднані з входами інтеграторів, які з'єднані з першим та другим входом обчислювальною пристрою відповідно, вихід якого з'єднаний з індикатором . Таким чином, кореляційний пристрій для теплової локації, який заявляється, відповідає критерію винаходу "новизна". Суть винаходу пояснюється за допомогою креслень, де на фіг. подана функціональна схема кореляційного пристрою для теплової локації. Кореляційний пристрій для теплової локації конструктивно містить перший блок сканування 1, першу вузькоспрямовану антенну 2, другу вузькоспрямовану антенну 3, другий блок сканування 4, перший та другий посилювачі високої частоти 5 і 6, перший та другий детектори 7 і 8, перший та другий фільтри низької частоти 9 і 10, першу та другу лінії зв'язку 11 і 12, перший та другий блоки обробки сигналу 13 і 14, перший генератор еталонних (опорних) сигналів 15, перший перемножувач 16, другий перемножувач 17, другий генератор еталонних (опорних) сигналів 18, перший та другий інтегратори 19 і 20. обчислювальний пристрій 21 та індикатор 22, причому блоки сканування 1 та 4 поєднані з вузькоспрямованими антенами 2 і 3, виходи яких з'єднані з посилювачами 5 та 6, виходи посилювачів 5 та 6 з'єднані з детекторами 7 і 8, детектори 7 і 8 з'єднані з фільтрами низької частоти 9 та 10, які через лінії зв'язку 11 та 12 з'єднані з блоками обробки сигналу 13 і 14, виходи яких з'єднані з першими входами перемножувачів 16 і 17, другі входи яких з'єднані з виходами генераторів еталонних (опорних) сигналів 15 та 18, виходи перемножувачів з'єднані з входами інтеграторів 19 і 20, які з'єднані з першим та другим входом обчислювального пристрою 21 відповідно, який з'єднаний з індикатором 22. Кореляційний пристрій для теплової локації, який заявляється. працює наступним чином. Тепловий сигнал з джерела теплового випромінювання потрапляє на вузькоспрямовані антени 2 та 3, які за допомогою блоків сканування 1 та 4 відповідно сканують заданий сектор в горизонтальній площині з визначеною швидкістю. Далі сигнал з вузькоспрямованих антен 2 та 3 потрапляє на вхід першого 5 та другого 6 посилювачів високої частоти відповідно, де зазначений сигнал посилюється до необхідної величини та потрапляє на вхід, відповідно, першого 7 та другого 8 детектора. В детекторах 7 та 8 виділяється корисний сигнал, який поступає на вхід, відповідно, першого 9 та другого 10 фільтру низької частоти, які відокремлюють шумову складову сигналу. Далі по лініям зв'язку 11 та 12 відповідно сигнали потрапляють на блоки обробки сигналу 13 і 14 відповідно. Блоки обробки сигналу визначають необхідний поріг спрацьовування, накопичують необхідну кількість сигналів для запобігання хибного спрацьовування і потім передають сигнал, відповідно, на перші входи першого та др угого перемножувачів 16 і 17. На другі входи першого та другого перемножувачів 16 і 17 поступає еталонний сигнал з виходів першого та другого генераторів еталонних (опорних) сигналів 15 і 18, якій містить теплові характеристики об'єктів спостереження у вигляді електричних сигналів. Результат перемноження еталонного (опорного) сигналу з отриманим від вузькоспрямованої антени подається на входи інтеграторів 16 і 17, які обчислюють кореляційний інтеграл і приймають рішення про наявність загрози або визначають його помилковість. З виходів інтеграторів 16 і 17 оброблений сигнал поступає на входи а і б обчислювального пристрою 21, в якому вирішується задача визначення місцезнаходження джерела теплового випромінювання по двох пеленгах від дво х вузькоспрямованих антен 2 та 3. Результат вирішення задачі визначення місцезнаходження джерела теплового випромінювання відображається на індикаторі 22. Підвищення ефективності застосування кореляційного пристрою для теплової локації, у порівнянні з прототипом, досягається за рахунок підвищення вірогідності прийняття правильного рішення про наявність загрози та підвищення рівня захисту від помилкового спрацювання пристрою за рахунок використання оптимальної (кореляційної) обробки сигналів шляхом їх порівняння з еталонними. ДЖЕРЕЛА ІНФОРМАЦІЇ 1. Николаев А.Г. Радиотеплолокация. М., Воениздат, 1970г., стор. 32, мал. 12 - аналог. 2. Пристрій для теплової локації. Рішення про видачу деклараційного патенту на винахід (заявка №2002118891 від 08.11.2002р.) - прототип.
