Аспіраційне укриття перевантажувального вузла сипучих матеріалів

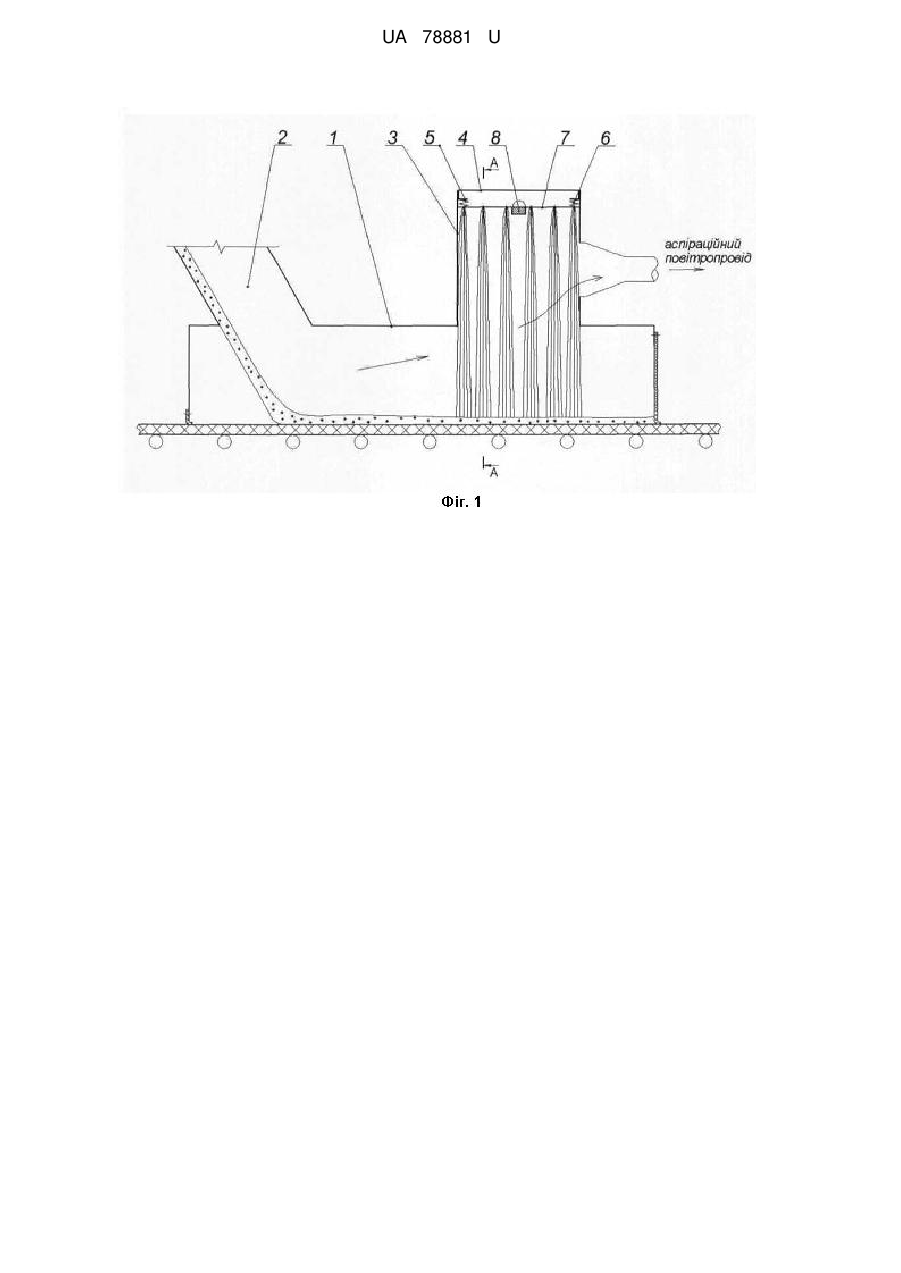

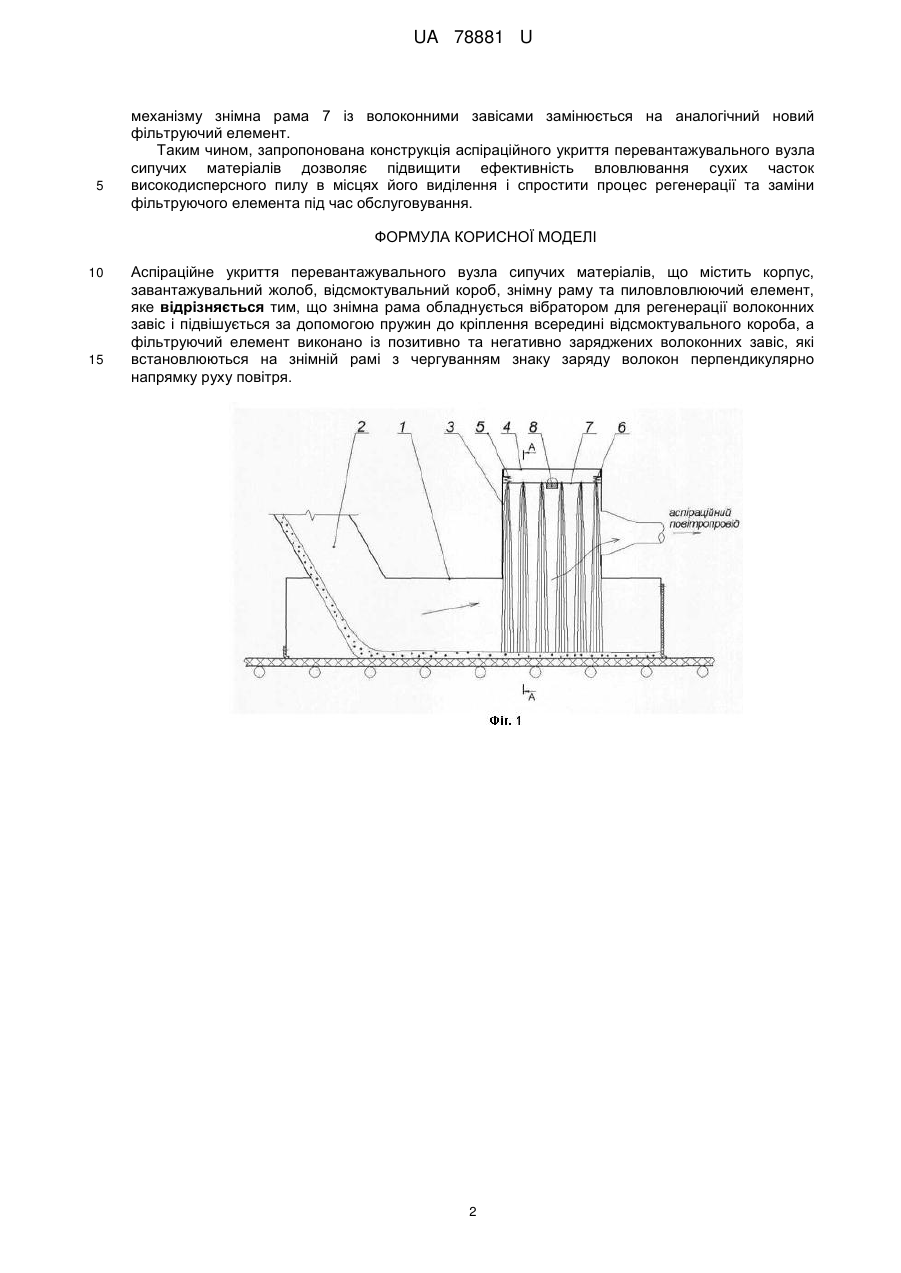

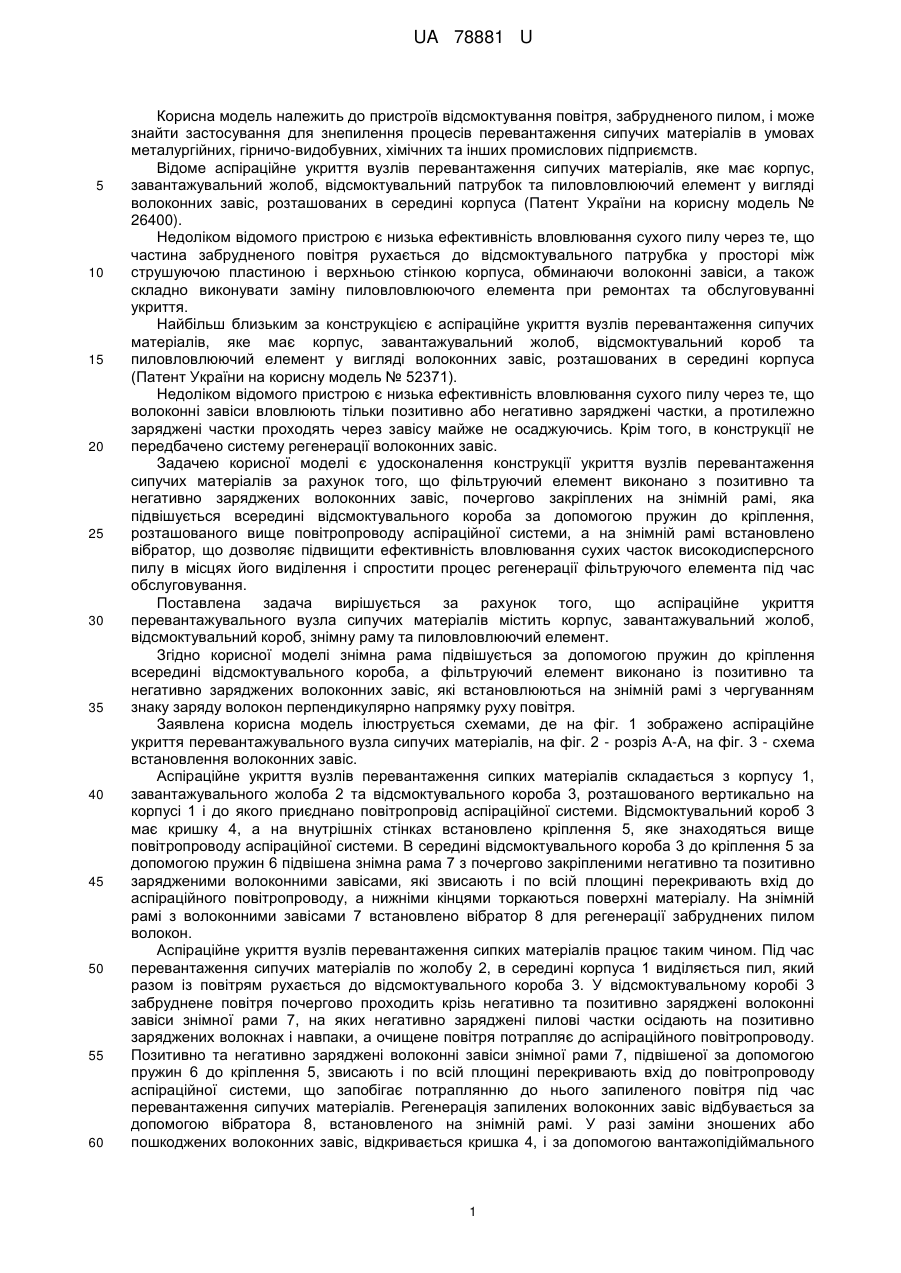

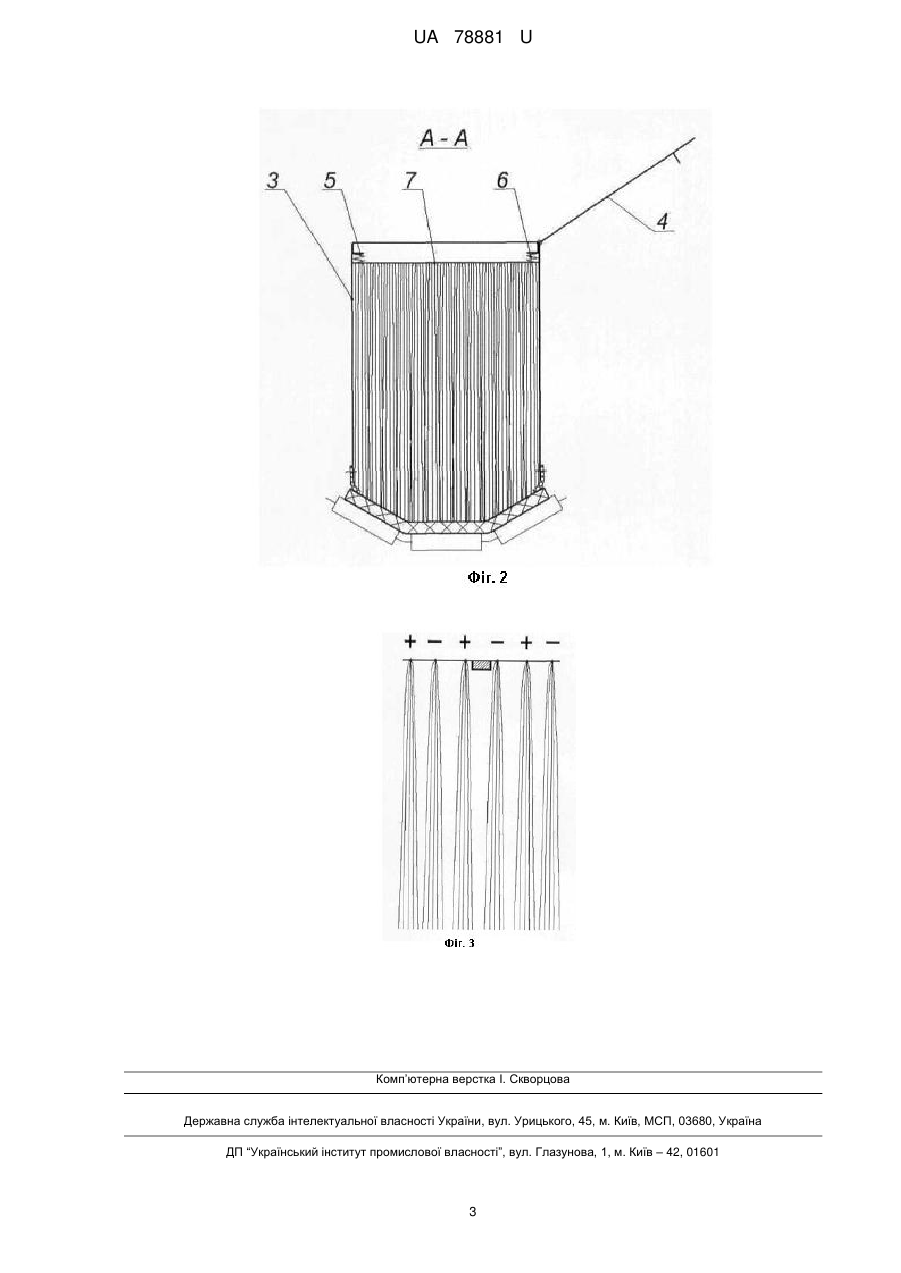

Реферат: Аспіраційне укриття перевантажувального вузла сипучих матеріалів містить корпус, завантажувальний жолоб, відсмоктувальний короб, знімну раму та пиловловлюючий елемент. Знімна рама обладнується вібратором для регенерації волоконних завіс і підвішується за допомогою пружин до кріплення всередині відсмоктувального короба. Фільтруючий елемент виконано із позитивно та негативно заряджених волоконних завіс, які встановлюються на знімній рамі з чергуванням знаку заряду волокон перпендикулярно напрямку руху повітря. UA 78881 U (12) UA 78881 U UA 78881 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв відсмоктування повітря, забрудненого пилом, і може знайти застосування для знепилення процесів перевантаження сипучих матеріалів в умовах металургійних, гірничо-видобувних, хімічних та інших промислових підприємств. Відоме аспіраційне укриття вузлів перевантаження сипучих матеріалів, яке має корпус, завантажувальний жолоб, відсмоктувальний патрубок та пиловловлюючий елемент у вигляді волоконних завіс, розташованих в середині корпуса (Патент України на корисну модель № 26400). Недоліком відомого пристрою є низька ефективність вловлювання сухого пилу через те, що частина забрудненого повітря рухається до відсмоктувального патрубка у просторі між струшуючою пластиною і верхньою стінкою корпуса, обминаючи волоконні завіси, а також складно виконувати заміну пиловловлюючого елемента при ремонтах та обслуговуванні укриття. Найбільш близьким за конструкцією є аспіраційне укриття вузлів перевантаження сипучих матеріалів, яке має корпус, завантажувальний жолоб, відсмоктувальний короб та пиловловлюючий елемент у вигляді волоконних завіс, розташованих в середині корпуса (Патент України на корисну модель № 52371). Недоліком відомого пристрою є низька ефективність вловлювання сухого пилу через те, що волоконні завіси вловлюють тільки позитивно або негативно заряджені частки, а протилежно заряджені частки проходять через завісу майже не осаджуючись. Крім того, в конструкції не передбачено систему регенерації волоконних завіс. Задачею корисної моделі є удосконалення конструкції укриття вузлів перевантаження сипучих матеріалів за рахунок того, що фільтруючий елемент виконано з позитивно та негативно заряджених волоконних завіс, почергово закріплених на знімній рамі, яка підвішується всередині відсмоктувального короба за допомогою пружин до кріплення, розташованого вище повітропроводу аспіраційної системи, а на знімній рамі встановлено вібратор, що дозволяє підвищити ефективність вловлювання сухих часток високодисперсного пилу в місцях його виділення і спростити процес регенерації фільтруючого елемента під час обслуговування. Поставлена задача вирішується за рахунок того, що аспіраційне укриття перевантажувального вузла сипучих матеріалів містить корпус, завантажувальний жолоб, відсмоктувальний короб, знімну раму та пиловловлюючий елемент. Згідно корисної моделі знімна рама підвішується за допомогою пружин до кріплення всередині відсмоктувального короба, а фільтруючий елемент виконано із позитивно та негативно заряджених волоконних завіс, які встановлюються на знімній рамі з чергуванням знаку заряду волокон перпендикулярно напрямку руху повітря. Заявлена корисна модель ілюструється схемами, де на фіг. 1 зображено аспіраційне укриття перевантажувального вузла сипучих матеріалів, на фіг. 2 - розріз А-А, на фіг. 3 - схема встановлення волоконних завіс. Аспіраційне укриття вузлів перевантаження сипких матеріалів складається з корпусу 1, завантажувального жолоба 2 та відсмоктувального короба 3, розташованого вертикально на корпусі 1 і до якого приєднано повітропровід аспіраційної системи. Відсмоктувальний короб 3 має кришку 4, а на внутрішніх стінках встановлено кріплення 5, яке знаходяться вище повітропроводу аспіраційної системи. В середині відсмоктувального короба 3 до кріплення 5 за допомогою пружин 6 підвішена знімна рама 7 з почергово закріпленими негативно та позитивно зарядженими волоконними завісами, які звисають і по всій площині перекривають вхід до аспіраційного повітропроводу, а нижніми кінцями торкаються поверхні матеріалу. На знімній рамі з волоконними завісами 7 встановлено вібратор 8 для регенерації забруднених пилом волокон. Аспіраційне укриття вузлів перевантаження сипких матеріалів працює таким чином. Під час перевантаження сипучих матеріалів по жолобу 2, в середині корпуса 1 виділяється пил, який разом із повітрям рухається довідсмоктувального короба 3. У відсмоктувальному коробі 3 забруднене повітря почергово проходить крізь негативно та позитивно заряджені волоконні завіси знімної рами 7, на яких негативно заряджені пилові частки осідають на позитивно заряджених волокнах і навпаки, а очищене повітря потрапляє до аспіраційного повітропроводу. Позитивно та негативно заряджені волоконні завіси знімної рами 7, підвішеної за допомогою пружин 6 до кріплення 5, звисають і по всій площині перекривають вхід до повітропроводу аспіраційної системи, що запобігає потраплянню до нього запиленого повітря під час перевантаження сипучих матеріалів. Регенерація запилених волоконних завіс відбувається за допомогою вібратора 8, встановленого на знімній рамі. У разі заміни зношених або пошкоджених волоконних завіс, відкривається кришка 4, і за допомогою вантажопідіймального 1 UA 78881 U 5 механізму знімна рама 7 із волоконними завісами замінюється на аналогічний новий фільтруючий елемент. Таким чином, запропонована конструкція аспіраційного укриття перевантажувального вузла сипучих матеріалів дозволяє підвищити ефективність вловлювання сухих часток високодисперсного пилу в місцях його виділення і спростити процес регенерації та заміни фільтруючого елемента під час обслуговування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Аспіраційне укриття перевантажувального вузла сипучих матеріалів, що містить корпус, завантажувальний жолоб, відсмоктувальний короб, знімну раму та пиловловлюючий елемент, яке відрізняється тим, що знімна рама обладнується вібратором для регенерації волоконних завіс і підвішується за допомогою пружин до кріплення всередині відсмоктувального короба, а фільтруючий елемент виконано із позитивно та негативно заряджених волоконних завіс, які встановлюються на знімній рамі з чергуванням знаку заряду волокон перпендикулярно напрямку руху повітря. 2 UA 78881 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
