Пристрій для ротаційного витягання

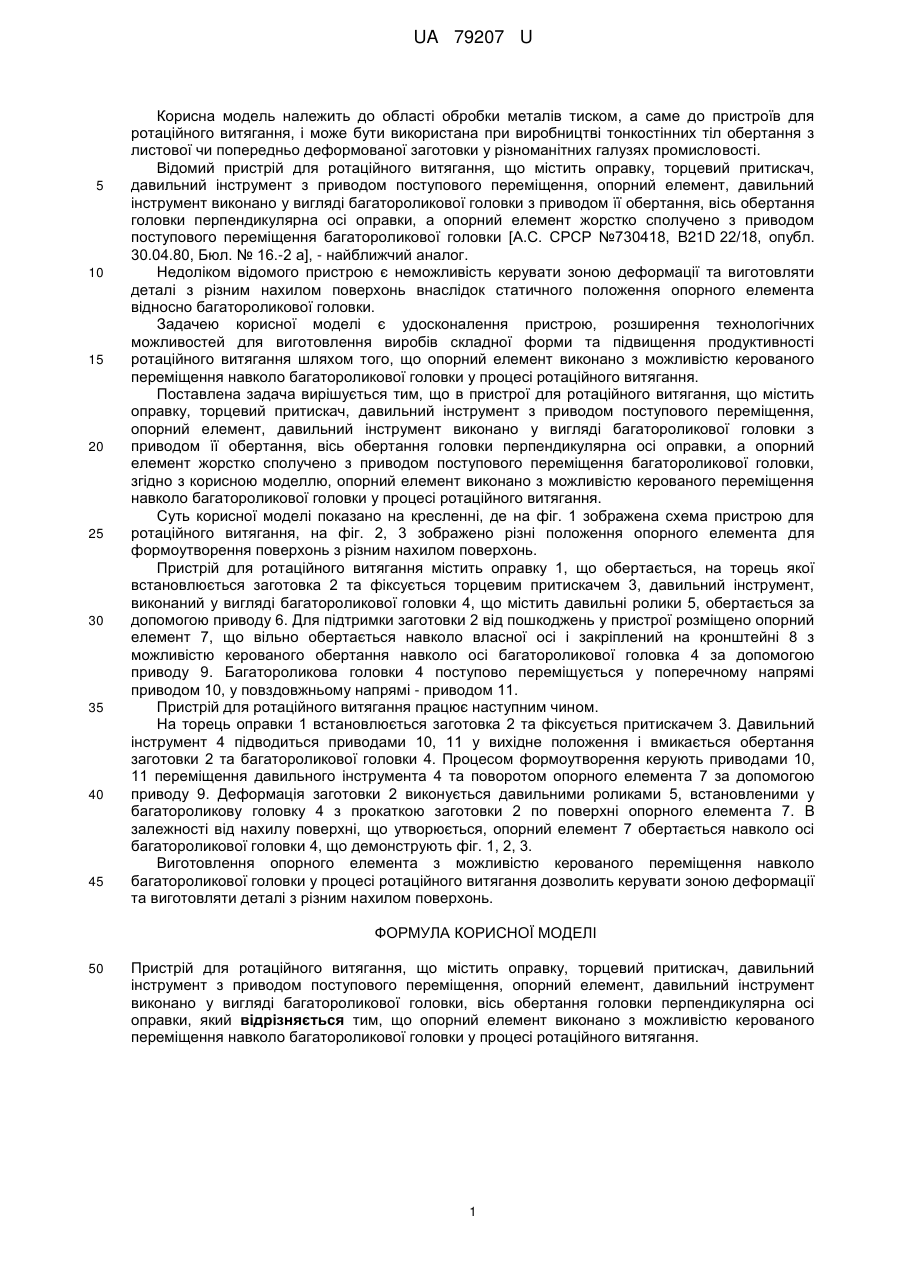

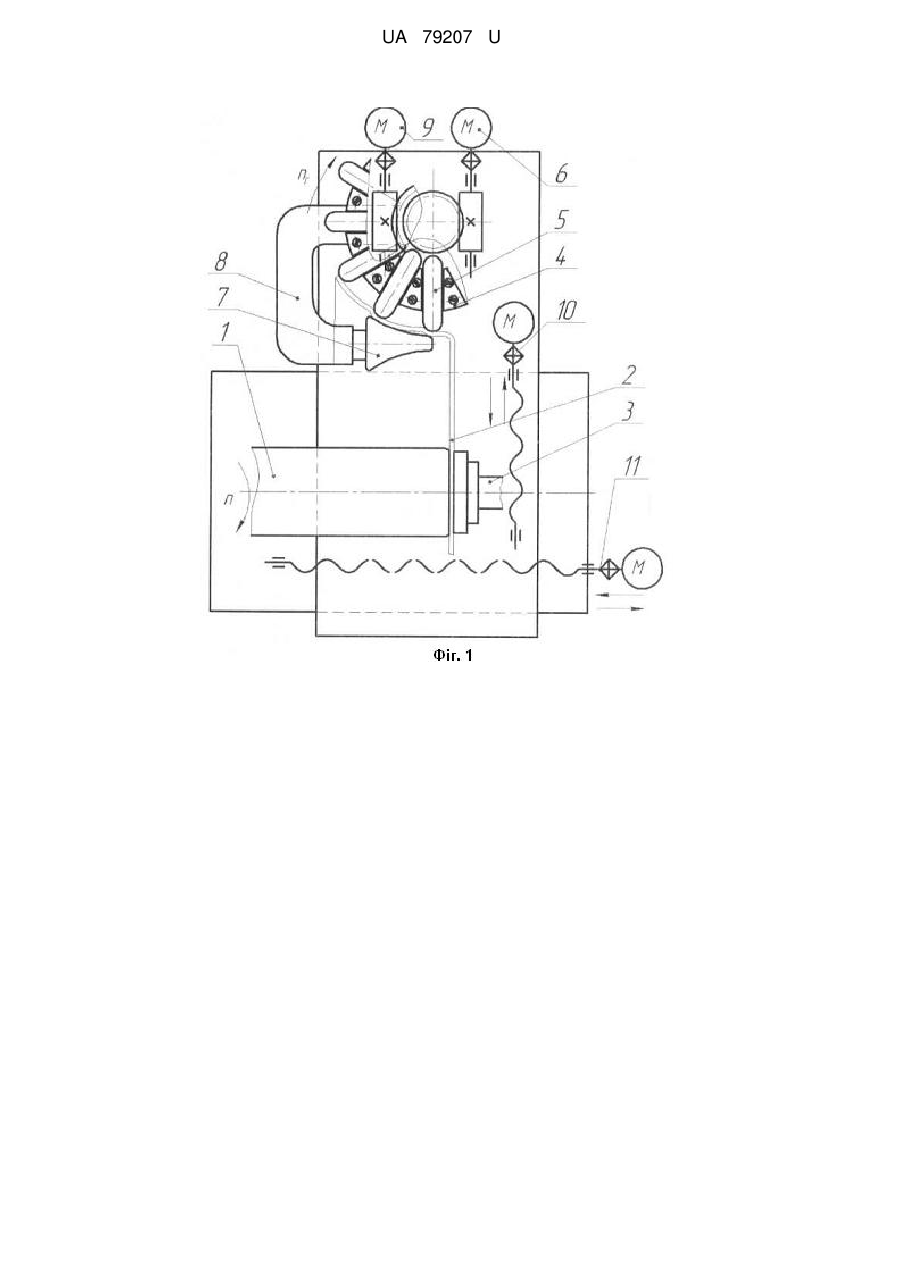

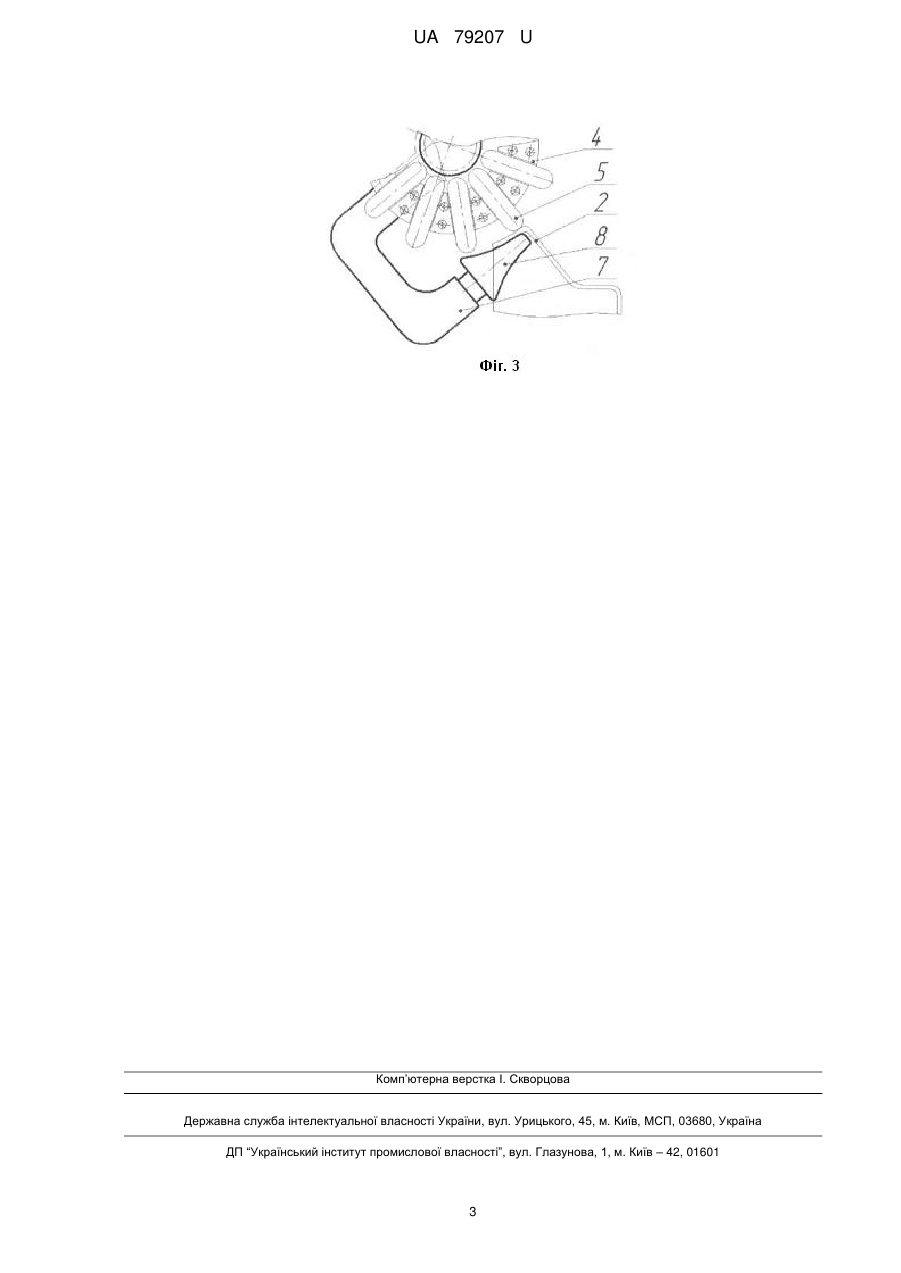

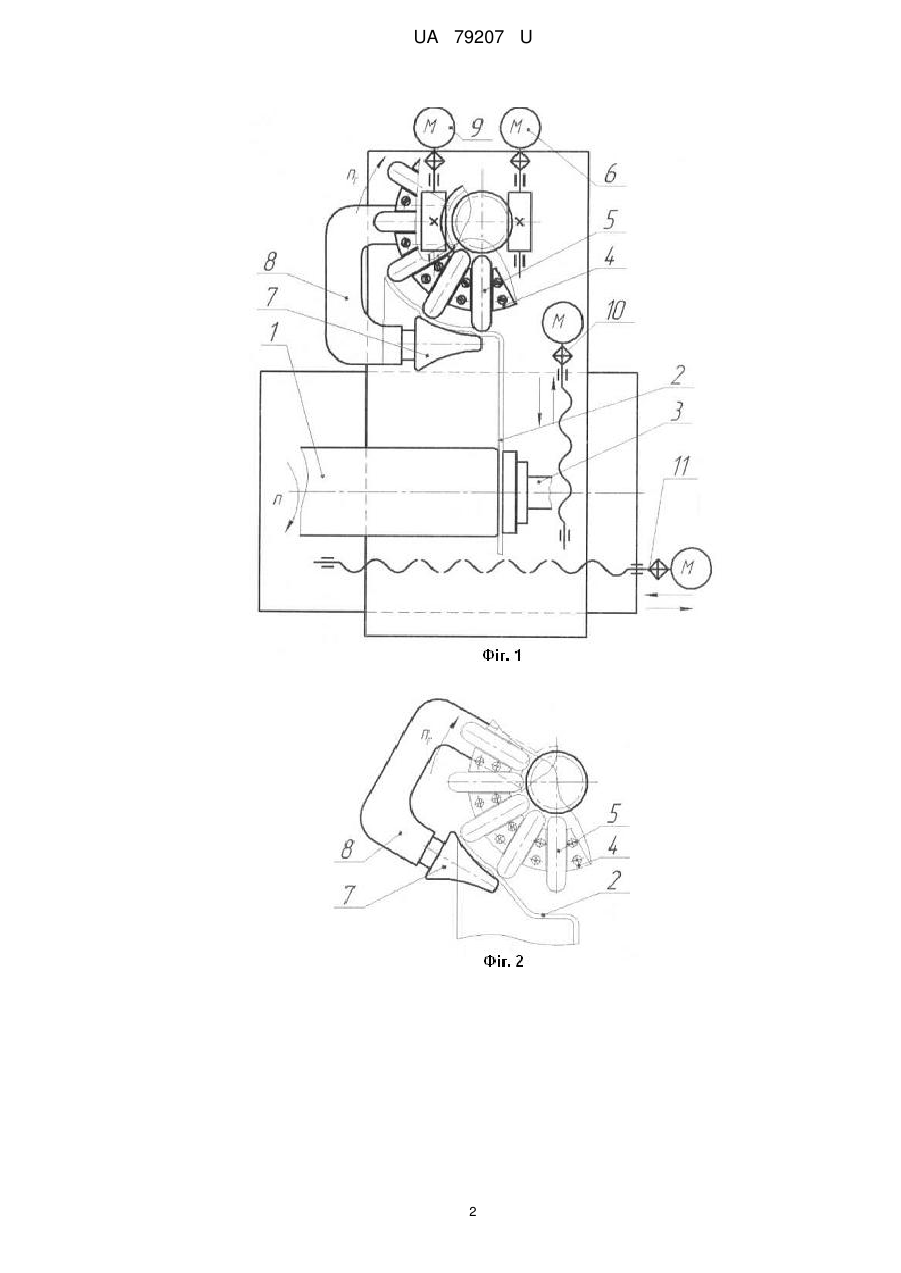

Реферат: UA 79207 U UA 79207 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області обробки металів тиском, а саме до пристроїв для ротаційного витягання, і може бути використана при виробництві тонкостінних тіл обертання з листової чи попередньо деформованої заготовки у різноманітних галузях промисловості. Відомий пристрій для ротаційного витягання, що містить оправку, торцевий притискач, давильний інструмент з приводом поступового переміщення, опорний елемент, давильний інструмент виконано у вигляді багатороликової головки з приводом її обертання, вісь обертання головки перпендикулярна осі оправки, а опорний елемент жорстко сполучено з приводом поступового переміщення багатороликової головки [А.С. СРСР №730418, B21D 22/18, опубл. 30.04.80, Бюл. № 16.-2 а], - найближчий аналог. Недоліком відомого пристрою є неможливість керувати зоною деформації та виготовляти деталі з різним нахилом поверхонь внаслідок статичного положення опорного елемента відносно багатороликової головки. Задачею корисної моделі є удосконалення пристрою, розширення технологічних можливостей для виготовлення виробів складної форми та підвищення продуктивності ротаційного витягання шляхом того, що опорний елемент виконано з можливістю керованого переміщення навколо багатороликової головки у процесі ротаційного витягання. Поставлена задача вирішується тим, що в пристрої для ротаційного витягання, що містить оправку, торцевий притискач, давильний інструмент з приводом поступового переміщення, опорний елемент, давильний інструмент виконано у вигляді багатороликової головки з приводом її обертання, вісь обертання головки перпендикулярна осі оправки, а опорний елемент жорстко сполучено з приводом поступового переміщення багатороликової головки, згідно з корисною моделлю, опорний елемент виконано з можливістю керованого переміщення навколо багатороликової головки у процесі ротаційного витягання. Суть корисної моделі показано на кресленні, де на фіг. 1 зображена схема пристрою для ротаційного витягання, на фіг. 2, 3 зображено різні положення опорного елемента для формоутворення поверхонь з різним нахилом поверхонь. Пристрій для ротаційного витягання містить оправку 1, що обертається, на торець якої встановлюється заготовка 2 та фіксується торцевим притискачем 3, давильний інструмент, виконаний у вигляді багатороликової головки 4, що містить давильні ролики 5, обертається за допомогою приводу 6. Для підтримки заготовки 2 від пошкоджень у пристрої розміщено опорний елемент 7, що вільно обертається навколо власної осі і закріплений на кронштейні 8 з можливістю керованого обертання навколо осі багатороликової головка 4 за допомогою приводу 9. Багатороликова головки 4 поступово переміщується у поперечному напрямі приводом 10, у повздовжньому напрямі - приводом 11. Пристрій для ротаційного витягання працює наступним чином. На торець оправки 1 встановлюється заготовка 2 та фіксується притискачем 3. Давильний інструмент 4 підводиться приводами 10, 11 у вихідне положення і вмикається обертання заготовки 2 та багатороликової головки 4. Процесом формоутворення керують приводами 10, 11 переміщення давильного інструмента 4 та поворотом опорного елемента 7 за допомогою приводу 9. Деформація заготовки 2 виконується давильними роликами 5, встановленими у багатороликову головку 4 з прокаткою заготовки 2 по поверхні опорного елемента 7. В залежності від нахилу поверхні, що утворюється, опорний елемент 7 обертається навколо осі багатороликової головки 4, що демонструють фіг. 1, 2, 3. Виготовлення опорного елемента з можливістю керованого переміщення навколо багатороликової головки у процесі ротаційного витягання дозволить керувати зоною деформації та виготовляти деталі з різним нахилом поверхонь. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для ротаційного витягання, що містить оправку, торцевий притискач, давильний інструмент з приводом поступового переміщення, опорний елемент, давильний інструмент виконано у вигляді багатороликової головки, вісь обертання головки перпендикулярна осі оправки, який відрізняється тим, що опорний елемент виконано з можливістю керованого переміщення навколо багатороликової головки у процесі ротаційного витягання. 1 UA 79207 U 2 UA 79207 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
