Спосіб ротаційного витягання порожнистих деталей з фланцем

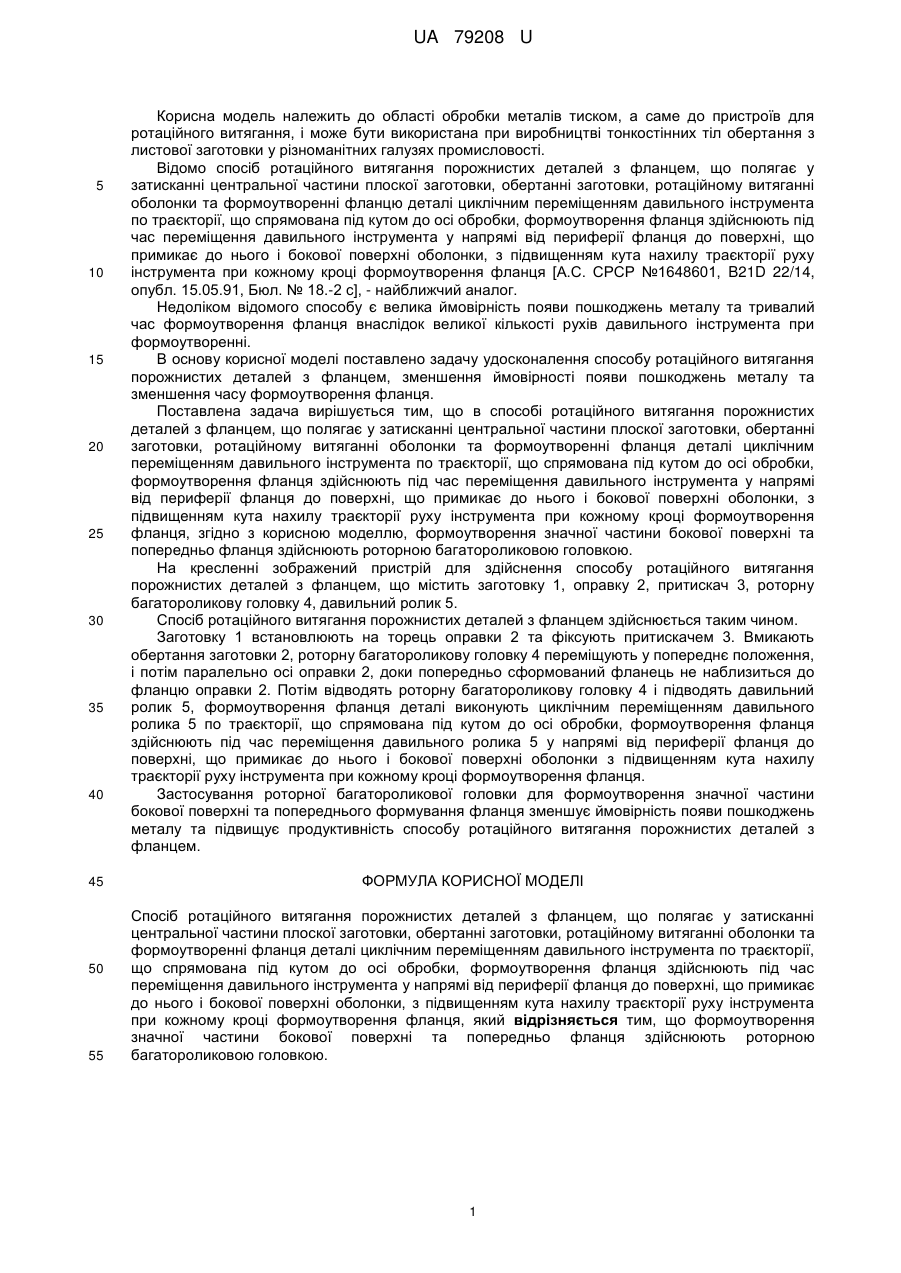

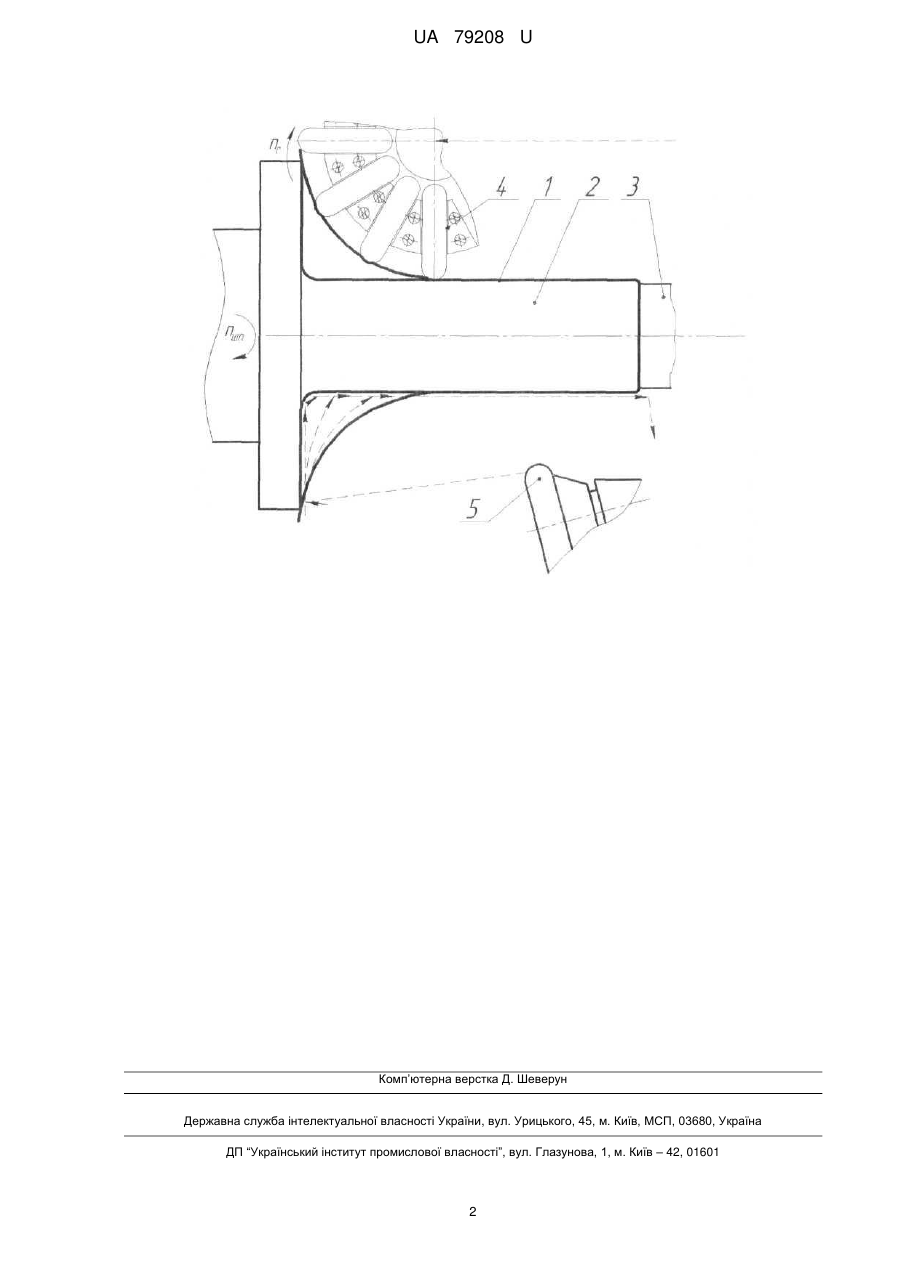

Реферат: UA 79208 U UA 79208 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області обробки металів тиском, а саме до пристроїв для ротаційного витягання, і може бути використана при виробництві тонкостінних тіл обертання з листової заготовки у різноманітних галузях промисловості. Відомо спосіб ротаційного витягання порожнистих деталей з фланцем, що полягає у затисканні центральної частини плоскої заготовки, обертанні заготовки, ротаційному витяганні оболонки та формоутворенні фланцю деталі циклічним переміщенням давильного інструмента по траєкторії, що спрямована під кутом до осі обробки, формоутворення фланця здійснюють під час переміщення давильного інструмента у напрямі від периферії фланця до поверхні, що примикає до нього і бокової поверхні оболонки, з підвищенням кута нахилу траєкторії руху інструмента при кожному кроці формоутворення фланця [А.С. СРСР №1648601, B21D 22/14, опубл. 15.05.91, Бюл. № 18.-2 с], - найближчий аналог. Недоліком відомого способу є велика ймовірність появи пошкоджень металу та тривалий час формоутворення фланця внаслідок великої кількості рухів давильного інструмента при формоутворенні. В основу корисної моделі поставлено задачу удосконалення способу ротаційного витягання порожнистих деталей з фланцем, зменшення ймовірності появи пошкоджень металу та зменшення часу формоутворення фланця. Поставлена задача вирішується тим, що в способі ротаційного витягання порожнистих деталей з фланцем, що полягає у затисканні центральної частини плоскої заготовки, обертанні заготовки, ротаційному витяганні оболонки та формоутворенні фланця деталі циклічним переміщенням давильного інструмента по траєкторії, що спрямована під кутом до осі обробки, формоутворення фланця здійснюють під час переміщення давильного інструмента у напрямі від периферії фланця до поверхні, що примикає до нього і бокової поверхні оболонки, з підвищенням кута нахилу траєкторії руху інструмента при кожному кроці формоутворення фланця, згідно з корисною моделлю, формоутворення значної частини бокової поверхні та попередньо фланця здійснюють роторною багатороликовою головкою. На кресленні зображений пристрій для здійснення способу ротаційного витягання порожнистих деталей з фланцем, що містить заготовку 1, оправку 2, притискач 3, роторну багатороликову головку 4, давильний ролик 5. Спосіб ротаційного витягання порожнистих деталей з фланцем здійснюється таким чином. Заготовку 1 встановлюють на торець оправки 2 та фіксують притискачем 3. Вмикають обертання заготовки 2, роторну багатороликову головку 4 переміщують у попереднє положення, і потім паралельно осі оправки 2, доки попередньо сформований фланець не наблизиться до фланцю оправки 2. Потім відводять роторну багатороликову головку 4 і підводять давильний ролик 5, формоутворення фланця деталі виконують циклічним переміщенням давильного ролика 5 по траєкторії, що спрямована під кутом до осі обробки, формоутворення фланця здійснюють під час переміщення давильного ролика 5 у напрямі від периферії фланця до поверхні, що примикає до нього і бокової поверхні оболонки з підвищенням кута нахилу траєкторії руху інструмента при кожному кроці формоутворення фланця. Застосування роторної багатороликової головки для формоутворення значної частини бокової поверхні та попереднього формування фланця зменшує ймовірність появи пошкоджень металу та підвищує продуктивність способу ротаційного витягання порожнистих деталей з фланцем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб ротаційного витягання порожнистих деталей з фланцем, що полягає у затисканні центральної частини плоскої заготовки, обертанні заготовки, ротаційному витяганні оболонки та формоутворенні фланця деталі циклічним переміщенням давильного інструмента по траєкторії, що спрямована під кутом до осі обробки, формоутворення фланця здійснюють під час переміщення давильного інструмента у напрямі від периферії фланця до поверхні, що примикає до нього і бокової поверхні оболонки, з підвищенням кута нахилу траєкторії руху інструмента при кожному кроці формоутворення фланця, який відрізняється тим, що формоутворення значної частини бокової поверхні та попередньо фланця здійснюють роторною багатороликовою головкою. 1 UA 79208 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
