Спосіб експлуатації відцентрового насоса

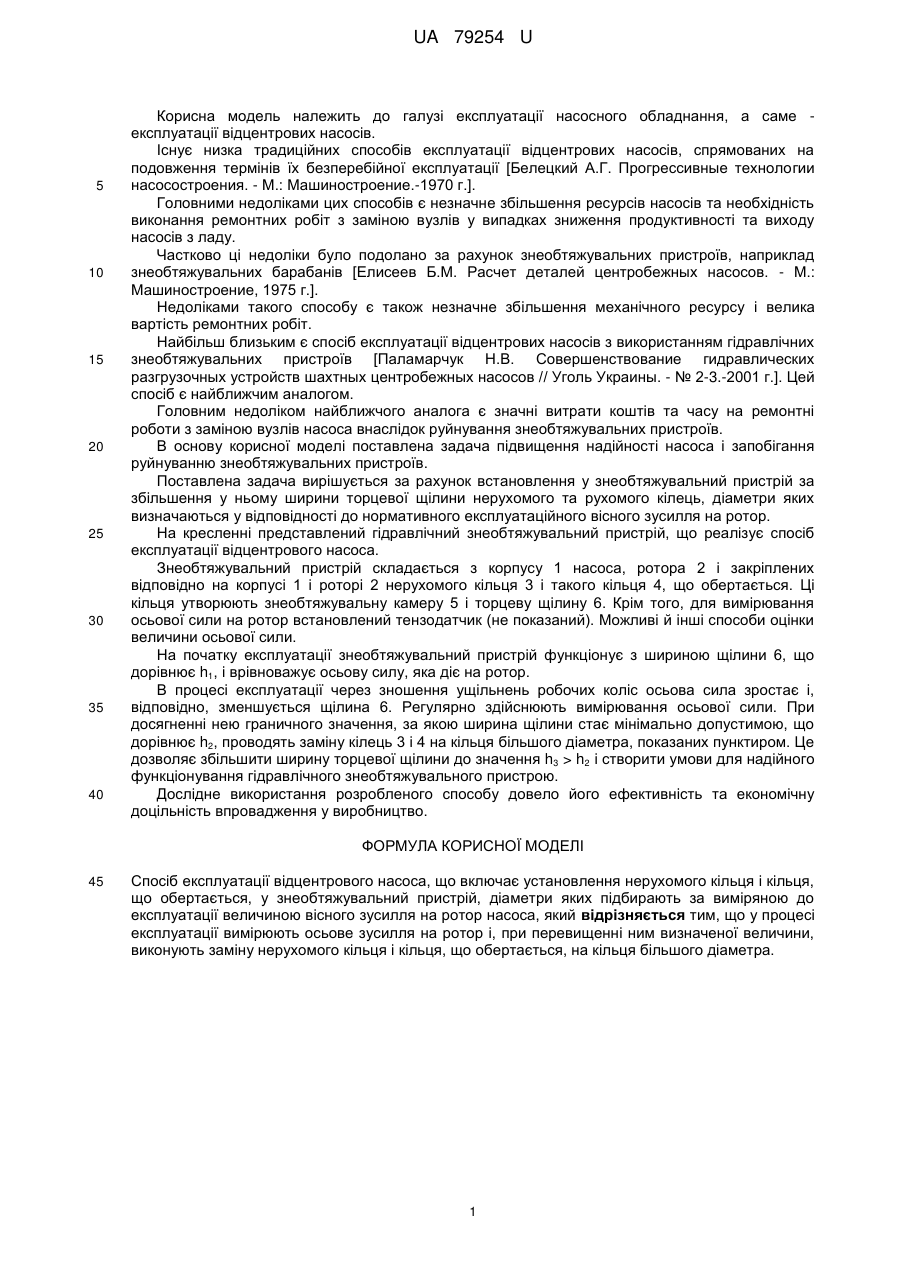

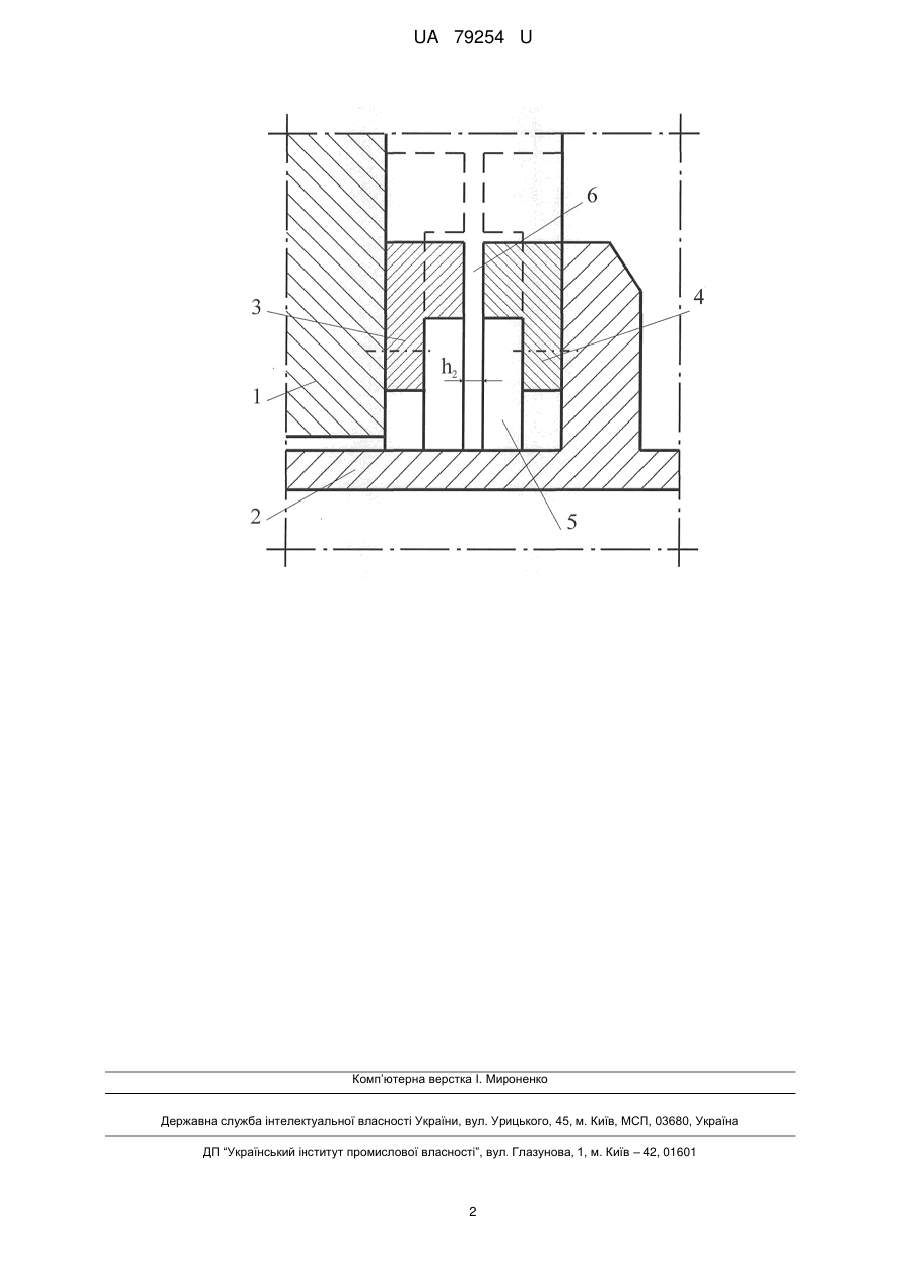

Реферат: Спосіб експлуатації відцентрового насоса включає установлення нерухомого кільця і кільця, що обертається, у знеобтяжувальний пристрій, діаметри яких підбирають за виміряною до експлуатації величиною вісного зусилля на ротор насоса. У процесі експлуатації вимірюють осьове зусилля на ротор і, при перевищенні ним визначеної величини, виконують заміну нерухомого кільця і кільця, що обертається, на кільця більшого діаметра. UA 79254 U (54) СПОСІБ ЕКСПЛУАТАЦІЇ ВІДЦЕНТРОВОГО НАСОСА UA 79254 U UA 79254 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі експлуатації насосного обладнання, а саме експлуатації відцентрових насосів. Існує низка традиційних способів експлуатації відцентрових насосів, спрямованих на подовження термінів їх безперебійної експлуатації [Белецкий А.Г. Прогрессивные технологии насосостроения. - М.: Машиностроение.-1970 г.]. Головними недоліками цих способів є незначне збільшення ресурсів насосів та необхідність виконання ремонтних робіт з заміною вузлів у випадках зниження продуктивності та виходу насосів з ладу. Частково ці недоліки було подолано за рахунок знеобтяжувальних пристроїв, наприклад знеобтяжувальних барабанів [Елисеев Б.М. Расчет деталей центробежных насосов. - М.: Машиностроение, 1975 г.]. Недоліками такого способу є також незначне збільшення механічного ресурсу і велика вартість ремонтних робіт. Найбільш близьким є спосіб експлуатації відцентрових насосів з використанням гідравлічних знеобтяжувальних пристроїв [Паламарчук Н.В. Совершенствование гидравлических разгрузочных устройств шахтных центробежных насосов // Уголь Украины. - № 2-3.-2001 г.]. Цей спосіб є найближчим аналогом. Головним недоліком найближчого аналога є значні витрати коштів та часу на ремонтні роботи з заміною вузлів насоса внаслідок руйнування знеобтяжувальних пристроїв. В основу корисної моделі поставлена задача підвищення надійності насоса і запобігання руйнуванню знеобтяжувальних пристроїв. Поставлена задача вирішується за рахунок встановлення у знеобтяжувальний пристрій за збільшення у ньому ширини торцевої щілини нерухомого та рухомого кілець, діаметри яких визначаються у відповідності до нормативного експлуатаційного вісного зусилля на ротор. На кресленні представлений гідравлічний знеобтяжувальний пристрій, що реалізує спосіб експлуатації відцентрового насоса. Знеобтяжувальний пристрій складається з корпусу 1 насоса, ротора 2 і закріплених відповідно на корпусі 1 і роторі 2 нерухомого кільця 3 і такого кільця 4, що обертається. Ці кільця утворюють знеобтяжувальну камеру 5 і торцеву щілину 6. Крім того, для вимірювання осьової сили на ротор встановлений тензодатчик (не показаний). Можливі й інші способи оцінки величини осьової сили. На початку експлуатації знеобтяжувальний пристрій функціонує з шириною щілини 6, що дорівнює h1, і врівноважує осьову силу, яка діє на ротор. В процесі експлуатації через зношення ущільнень робочих коліс осьова сила зростає і, відповідно, зменшується щілина 6. Регулярно здійснюють вимірювання осьової сили. При досягненні нею граничного значення, за якою ширина щілини стає мінімально допустимою, що дорівнює h2, проводять заміну кілець 3 і 4 на кільця більшого діаметра, показаних пунктиром. Це дозволяє збільшити ширину торцевої щілини до значення h3 > h2 і створити умови для надійного функціонування гідравлічного знеобтяжувального пристрою. Дослідне використання розробленого способу довело його ефективність та економічну доцільність впровадження у виробництво. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб експлуатації відцентрового насоса, що включає установлення нерухомого кільця і кільця, що обертається, у знеобтяжувальний пристрій, діаметри яких підбирають за виміряною до експлуатації величиною вісного зусилля на ротор насоса, який відрізняється тим, що у процесі експлуатації вимірюють осьове зусилля на ротор і, при перевищенні ним визначеної величини, виконують заміну нерухомого кільця і кільця, що обертається, на кільця більшого діаметра. 1 UA 79254 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
