Однозерновий висівний апарат сівалки

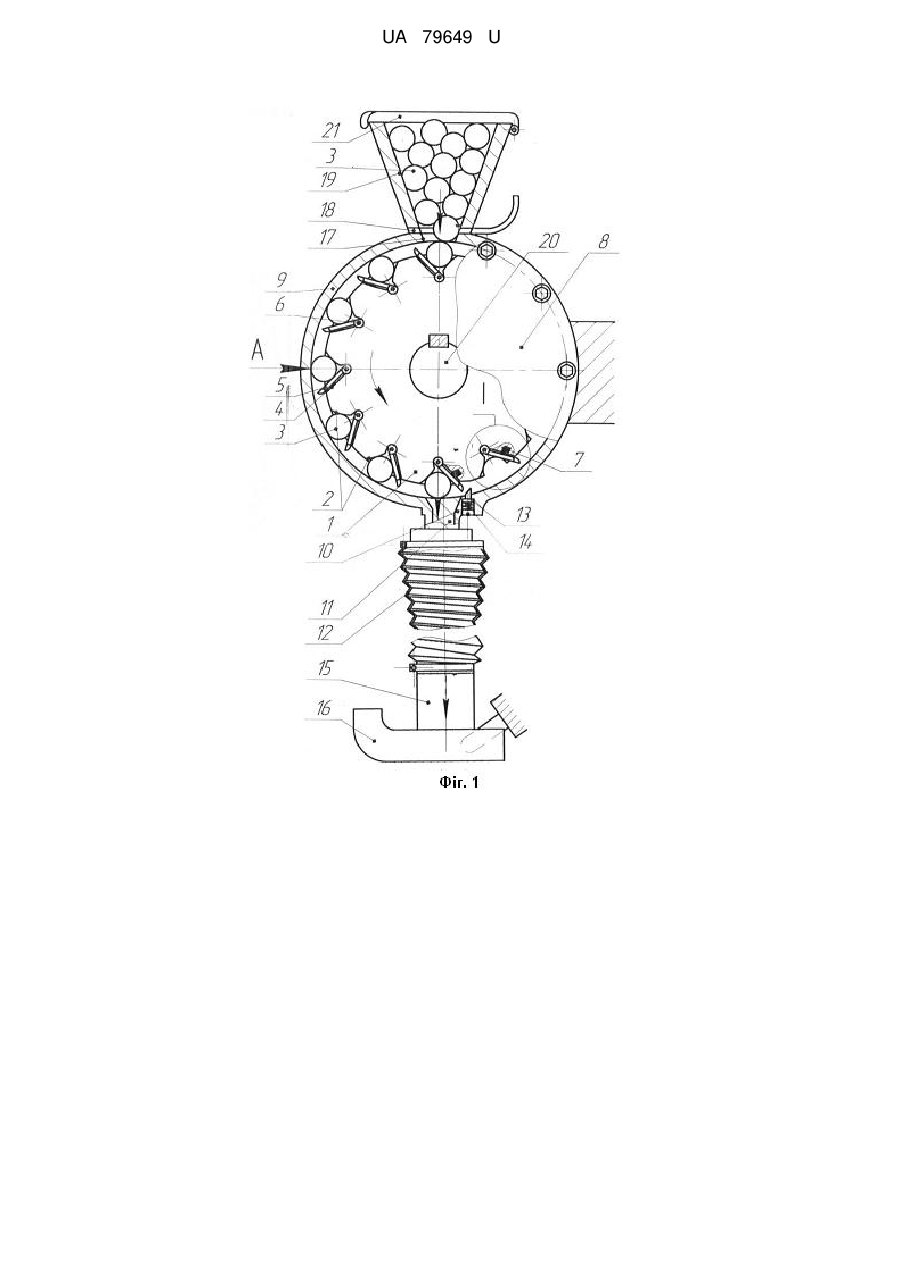

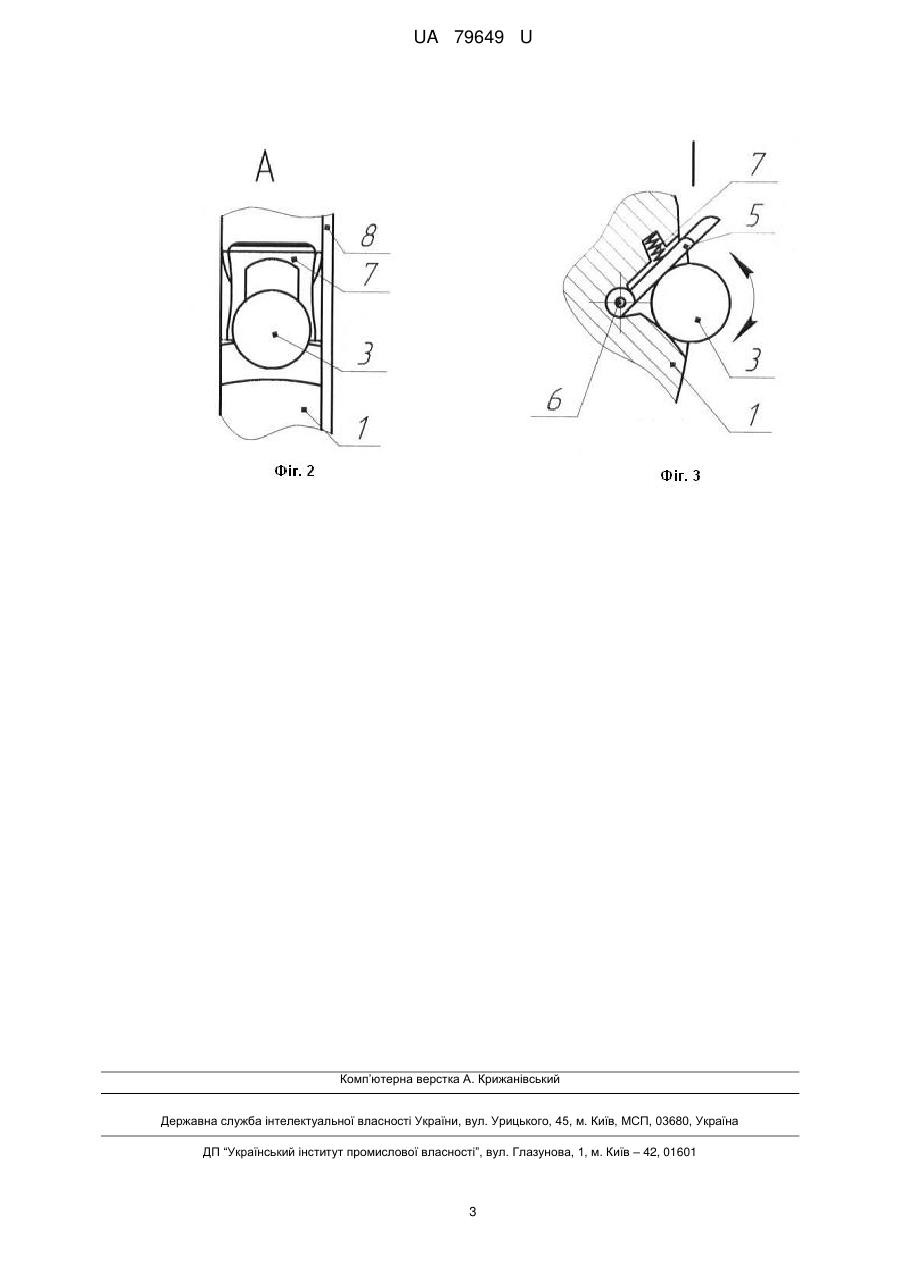

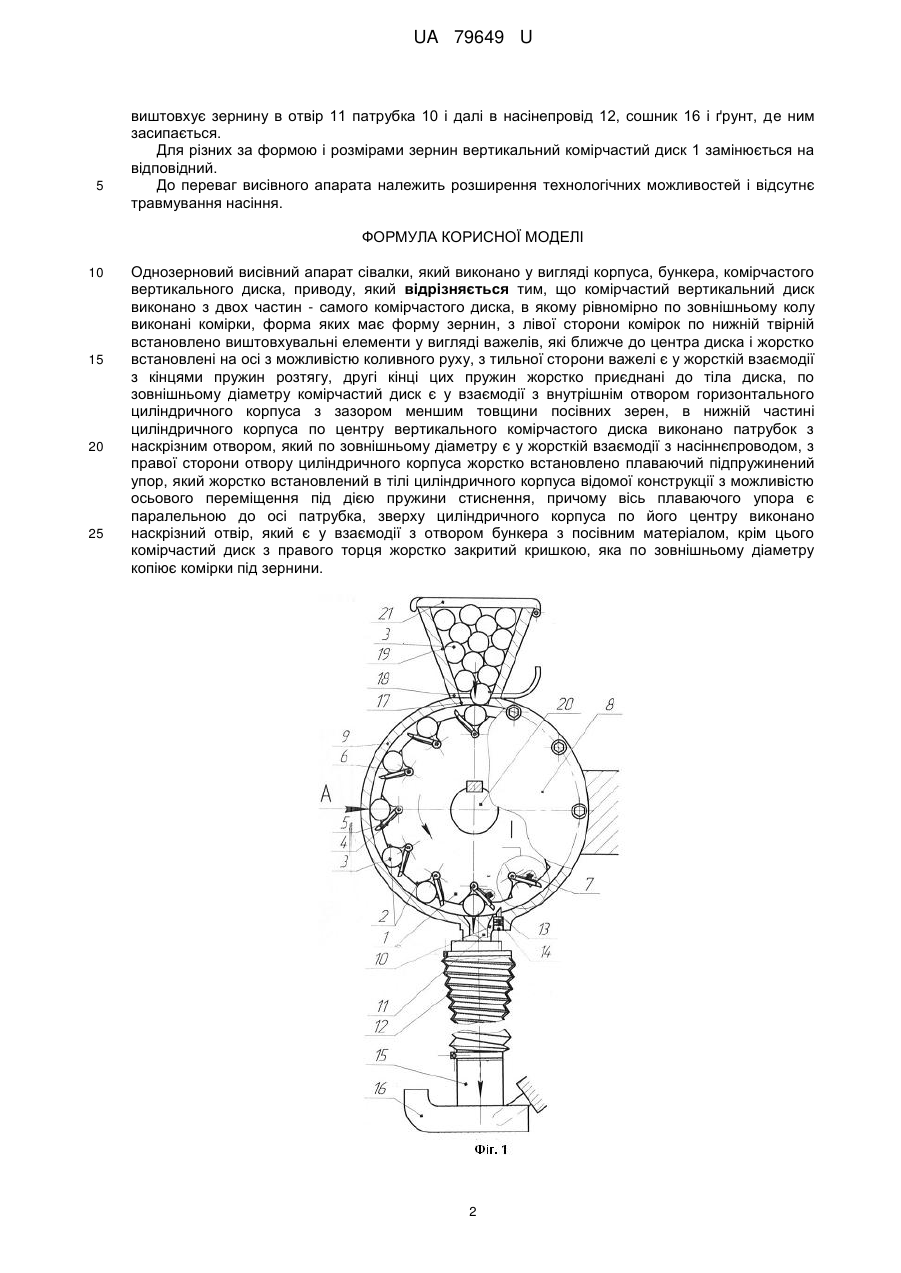

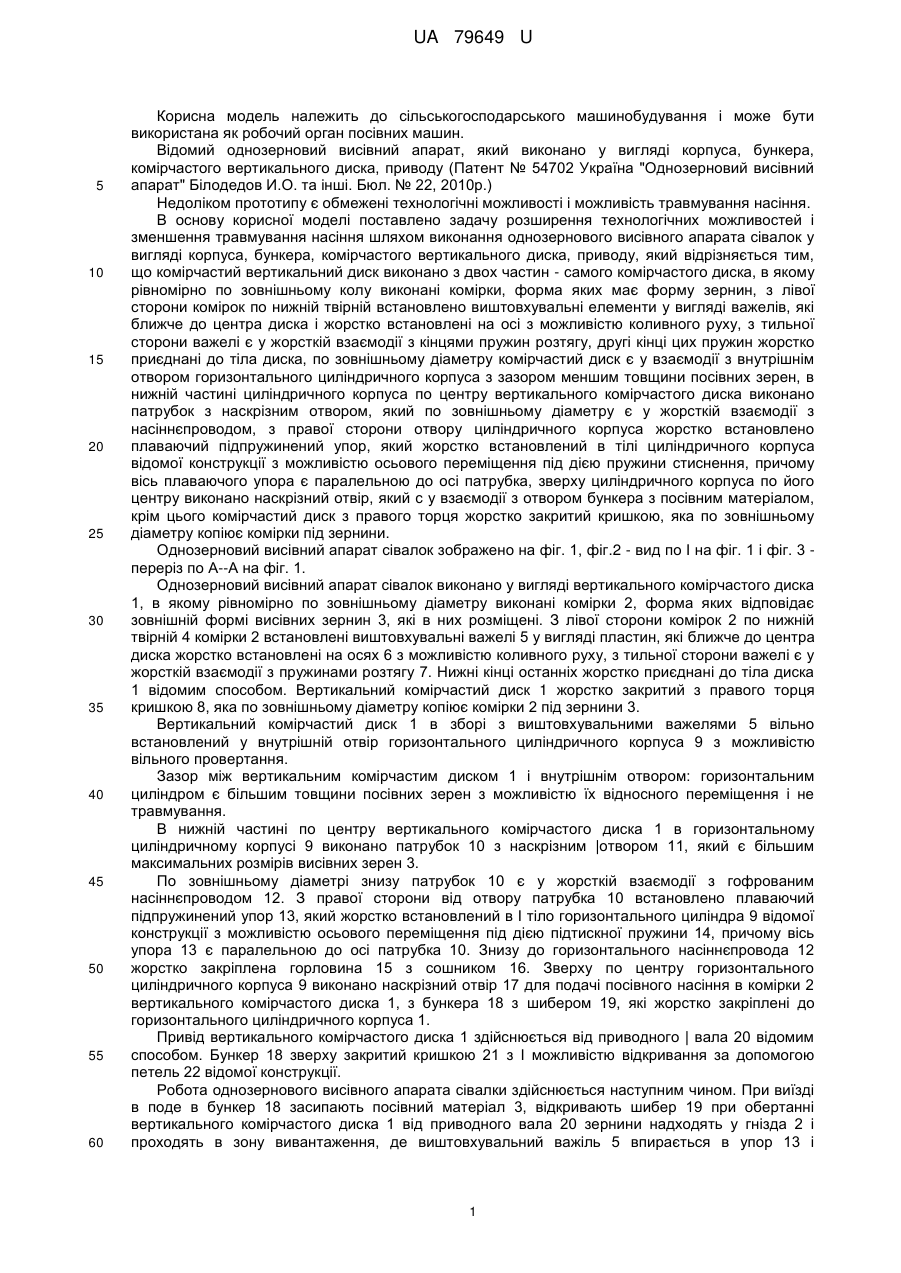

Реферат: Однозерновий висівний апарат сівалки виконано у вигляді корпуса, бункера, комірчастого вертикального диска, приводу. Комірчастий вертикальний диск виконано з двох частин - самого комірчастого диска, в якому рівномірно по зовнішньому колу виконані комірки, форма яких має форму зернин. З лівої сторони комірок по нижній твірній встановлено виштовхувальні елементи у вигляді важелів, які ближче до центра диска і жорстко встановлені на осі з можливістю коливного руху. З тильної сторони важелі є у жорсткій взаємодії з кінцями пружин розтягу, другі кінці цих пружин жорстко приєднані до тіла диска. По зовнішньому діаметру комірчастий диск є у взаємодії з внутрішнім отвором горизонтального циліндричного корпуса з зазором меншим товщини посівних зерен. В нижній частині циліндричного корпуса по центру вертикального комірчастого диска виконано патрубок з наскрізним отвором, який по зовнішньому діаметру є у жорсткій взаємодії з насіннєпроводом. З правої сторони отвору циліндричного корпуса жорстко встановлено плаваючий підпружинений упор, який жорстко встановлений в тілі циліндричного корпуса відомої конструкції з можливістю осьового переміщення під дією пружини стиснення. Вісь плаваючого упора є паралельною до осі патрубка. Зверху циліндричного корпуса по його центру виконано наскрізний отвір, який є у взаємодії з отвором бункера з посівним матеріалом. Комірчастий диск з правого торця жорстко закритий кришкою, яка по зовнішньому діаметру копіює комірки під зернини. UA 79649 U (12) UA 79649 U UA 79649 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може бути використана як робочий орган посівних машин. Відомий однозерновий висівний апарат, який виконано у вигляді корпуса, бункера, комірчастого вертикального диска, приводу (Патент № 54702 Україна "Однозерновий висівний апарат" Білодедов И.О. та інші. Бюл. № 22, 2010р.) Недоліком прототипу є обмежені технологічні можливості і можливість травмування насіння. В основу корисної моделі поставлено задачу розширення технологічних можливостей і зменшення травмування насіння шляхом виконання однозернового висівного апарата сівалок у вигляді корпуса, бункера, комірчастого вертикального диска, приводу, який відрізняється тим, що комірчастий вертикальний диск виконано з двох частин - самого комірчастого диска, в якому рівномірно по зовнішньому колу виконані комірки, форма яких має форму зернин, з лівої сторони комірок по нижній твірній встановлено виштовхувальні елементи у вигляді важелів, які ближче до центра диска і жорстко встановлені на осі з можливістю коливного руху, з тильної сторони важелі є у жорсткій взаємодії з кінцями пружин розтягу, другі кінці цих пружин жорстко приєднані до тіла диска, по зовнішньому діаметру комірчастий диск є у взаємодії з внутрішнім отвором горизонтального циліндричного корпуса з зазором меншим товщини посівних зерен, в нижній частині циліндричного корпуса по центру вертикального комірчастого диска виконано патрубок з наскрізним отвором, який по зовнішньому діаметру є у жорсткій взаємодії з насіннєпроводом, з правої сторони отвору циліндричного корпуса жорстко встановлено плаваючий підпружинений упор, який жорстко встановлений в тілі циліндричного корпуса відомої конструкції з можливістю осьового переміщення під дією пружини стиснення, причому вісь плаваючого упора є паралельною до осі патрубка, зверху циліндричного корпуса по його центру виконано наскрізний отвір, який с у взаємодії з отвором бункера з посівним матеріалом, крім цього комірчастий диск з правого торця жорстко закритий кришкою, яка по зовнішньому діаметру копіює комірки під зернини. Однозерновий висівний апарат сівалок зображено на фіг. 1, фіг.2 - вид по І на фіг. 1 і фіг. 3 переріз по А--А на фіг. 1. Однозерновий висівний апарат сівалок виконано у вигляді вертикального комірчастого диска 1, в якому рівномірно по зовнішньому діаметру виконані комірки 2, форма яких відповідає зовнішній формі висівних зернин 3, які в них розміщені. З лівої сторони комірок 2 по нижній твірній 4 комірки 2 встановлені виштовхувальні важелі 5 у вигляді пластин, які ближче до центра диска жорстко встановлені на осях 6 з можливістю коливного руху, з тильної сторони важелі є у жорсткій взаємодії з пружинами розтягу 7. Нижні кінці останніх жорстко приєднані до тіла диска 1 відомим способом. Вертикальний комірчастий диск 1 жорстко закритий з правого торця кришкою 8, яка по зовнішньому діаметру копіює комірки 2 під зернини 3.Вертикальний комірчастий диск 1 в зборі з виштовхувальними важелями 5 вільно встановлений у внутрішній отвір горизонтального циліндричного корпуса 9 з можливістю вільного провертання. Зазор між вертикальним комірчастим диском 1 і внутрішнім отвором: горизонтальним циліндром є більшим товщини посівних зерен з можливістю їх відносного переміщення і не травмування. В нижній частині по центру вертикального комірчастого диска 1 в горизонтальному циліндричному корпусі 9 виконано патрубок 10 з наскрізним |отвором 11, який є більшим максимальних розмірів висівних зерен 3. По зовнішньому діаметрі знизу патрубок 10 є у жорсткій взаємодії з гофрованим насіннєпроводом 12. З правої сторони від отвору патрубка 10 встановлено плаваючий підпружинений упор 13, який жорстко встановлений в І тіло горизонтального циліндра 9 відомої конструкції з можливістю осьового переміщення під дією підтискної пружини 14, причому вісь упора 13 є паралельною до осі патрубка 10. Знизу до горизонтального насіннєпровода 12 жорстко закріплена горловина 15 з сошником 16. Зверху по центру горизонтального циліндричного корпуса 9 виконано наскрізний отвір 17 для подачі посівного насіння в комірки 2 вертикального комірчастого диска 1, з бункера 18 з шибером 19, які жорстко закріплені до горизонтального циліндричного корпуса 1. Привід вертикального комірчастого диска 1 здійснюється від приводного | вала 20 відомим способом. Бункер 18 зверху закритий кришкою 21 з І можливістю відкривання за допомогою петель 22 відомої конструкції. Робота однозернового висівного апарата сівалки здійснюється наступним чином. При виїзді в поде в бункер 18 засипають посівний матеріал 3, відкривають шибер 19 при обертанні вертикального комірчастого диска 1 від приводного вала 20 зернини надходять у гнізда 2 і проходять в зону вивантаження, де виштовхувальний важіль 5 впирається в упор 13 і 1 UA 79649 U 5 виштовхує зернину в отвір 11 патрубка 10 і далі в насінепровід 12, сошник 16 і ґрунт, де ним засипається. Для різних за формою і розмірами зернин вертикальний комірчастий диск 1 замінюється на відповідний. До переваг висівного апарата належить розширення технологічних можливостей і відсутнє травмування насіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 Однозерновий висівний апарат сівалки, який виконано у вигляді корпуса, бункера, комірчастого вертикального диска, приводу, який відрізняється тим, що комірчастий вертикальний диск виконано з двох частин - самого комірчастого диска, в якому рівномірно по зовнішньому колу виконані комірки, форма яких має форму зернин, з лівої сторони комірок по нижній твірній встановлено виштовхувальні елементи у вигляді важелів, які ближче до центра диска і жорстко встановлені на осі з можливістю коливного руху, з тильної сторони важелі є у жорсткій взаємодії з кінцями пружин розтягу, другі кінці цих пружин жорстко приєднані до тіла диска, по зовнішньому діаметру комірчастий диск є у взаємодії з внутрішнім отвором горизонтального циліндричного корпуса з зазором меншим товщини посівних зерен, в нижній частині циліндричного корпуса по центру вертикального комірчастого диска виконано патрубок з наскрізним отвором, який по зовнішньому діаметру є у жорсткій взаємодії з насіннєпроводом, з правої сторони отвору циліндричного корпуса жорстко встановлено плаваючий підпружинений упор, який жорстко встановлений в тілі циліндричного корпуса відомої конструкції з можливістю осьового переміщення під дією пружини стиснення, причому вісь плаваючого упора є паралельною до осі патрубка, зверху циліндричного корпуса по його центру виконано наскрізний отвір, який є у взаємодії з отвором бункера з посівним матеріалом, крім цього комірчастий диск з правого торця жорстко закритий кришкою, яка по зовнішньому діаметру копіює комірки під зернини. 2 UA 79649 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
