Однозерновий апарат висіву насіння з точним розміщенням зерен в ґрунті

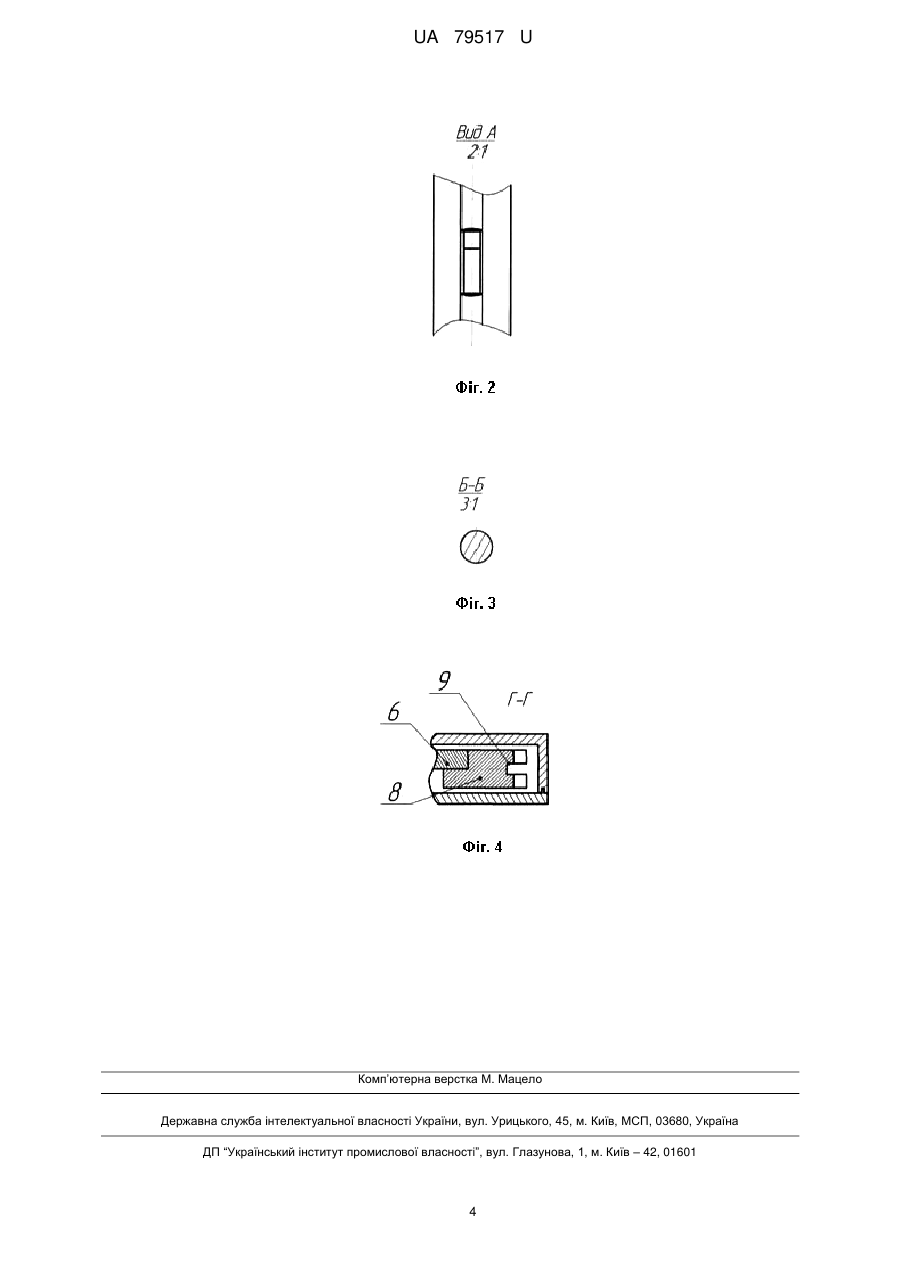

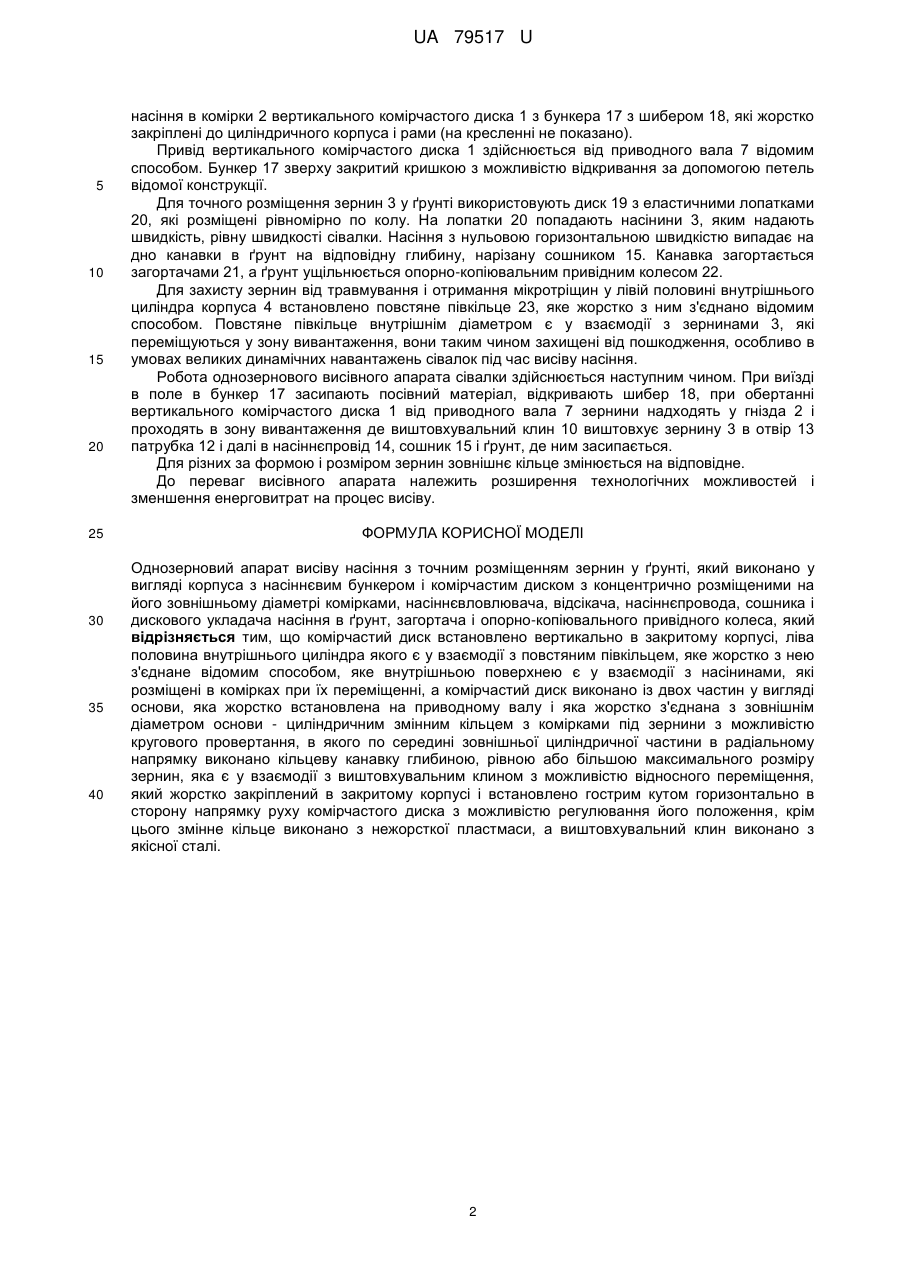

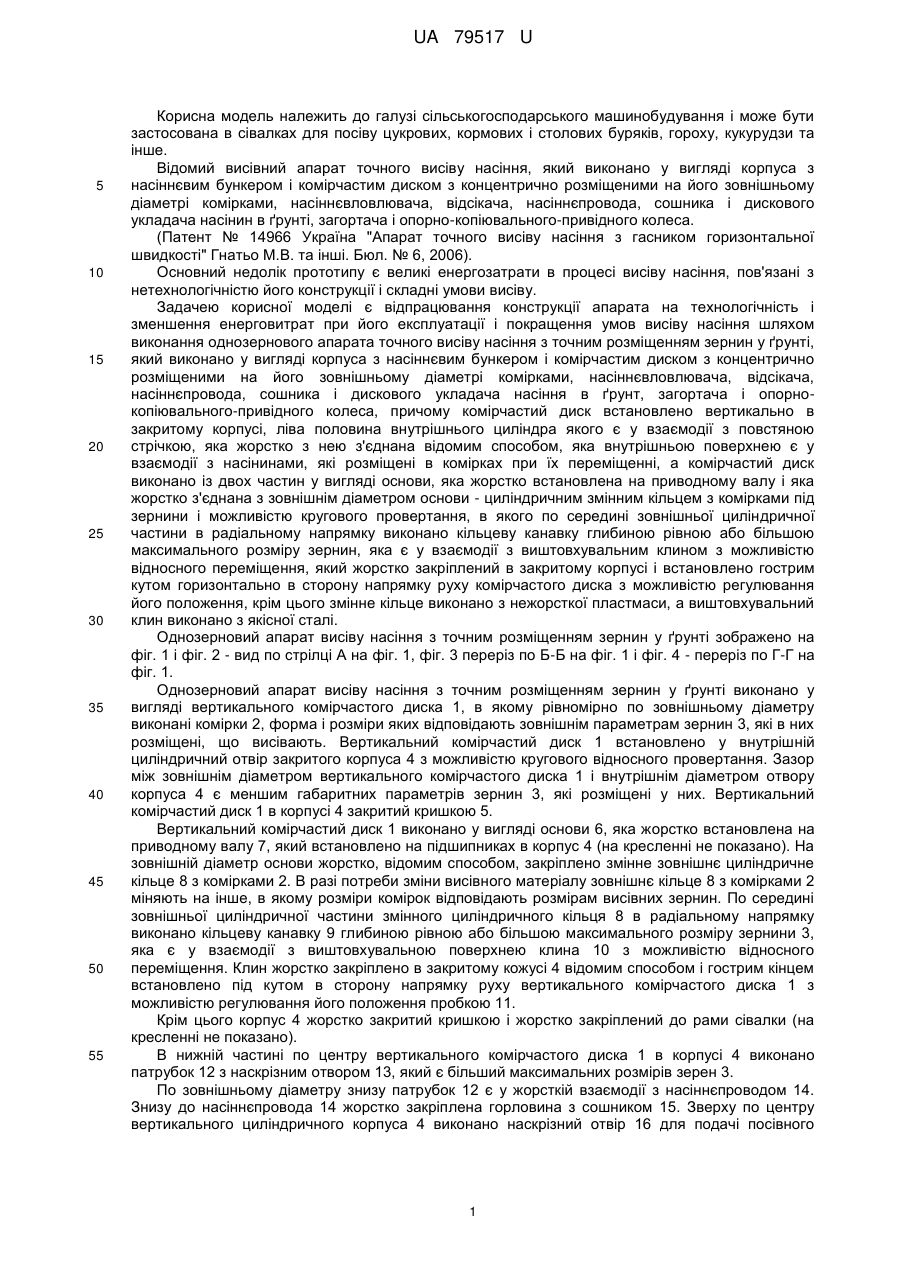

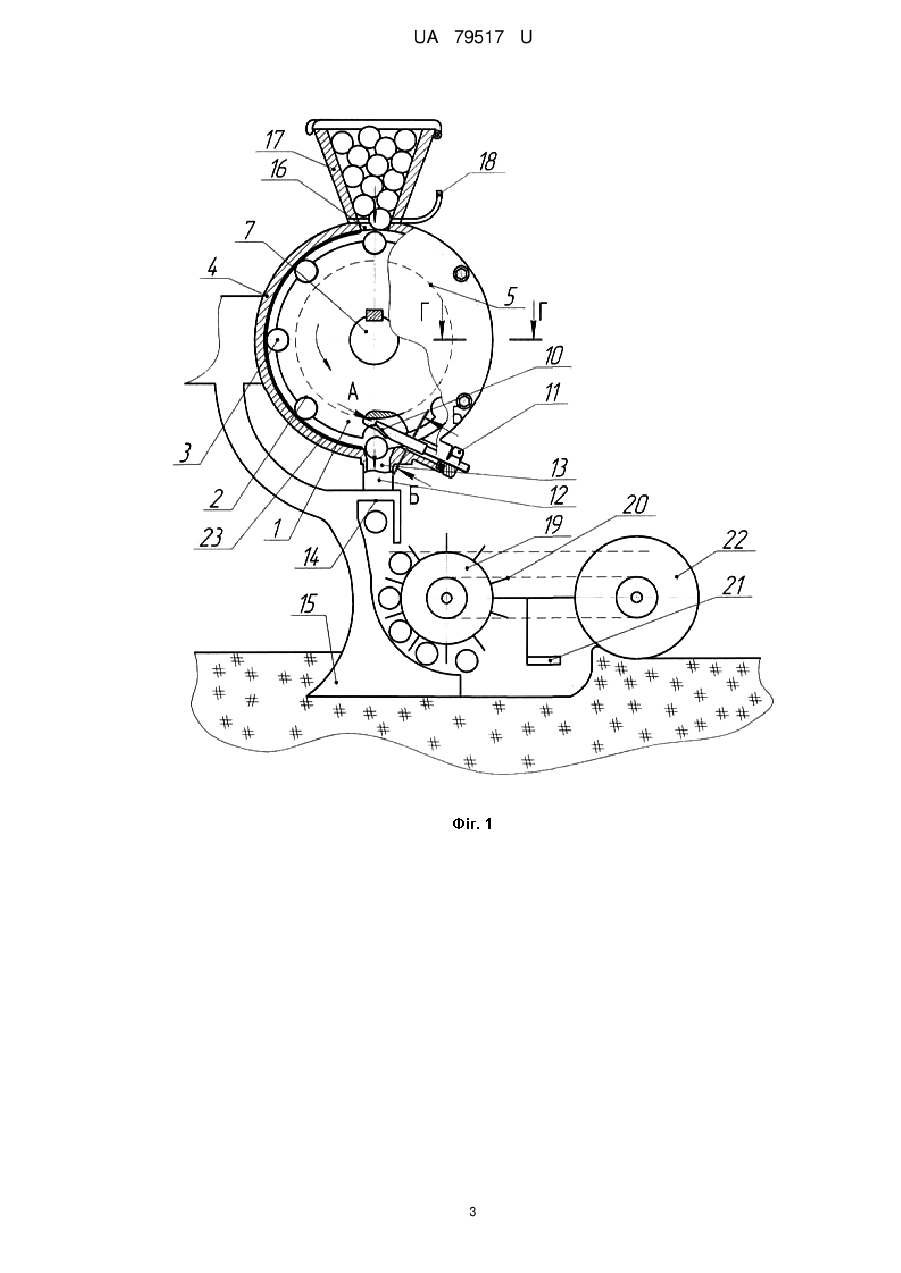

Реферат: Однозерновий апарат висіву насіння з точним розміщенням зернин у ґрунті, який виконано у вигляді корпуса з насіннєвим бункером і комірчастим диском з концентрично розміщеними на його зовнішньому діаметрі комірками, насіннєвловлювача, відсікача, насіннєпровода, сошника і дискового укладача насіння в ґрунт, загортача і опорно-копіювального-привідного колеса, причому комірчастий диск встановлено вертикально в закритому корпусі, ліва половина внутрішнього циліндра якого є у взаємодії з повстяним півкільцем, яке жорстко з нею з'єднане відомим способом, яке внутрішньою поверхнею є у взаємодії з насінинами, які розміщені в комірках при їх переміщенні, а комірчастий диск виконано із двох частин у вигляді основи, яка жорстко встановлена на приводному валу і яка жорстко з'єднана з зовнішнім діаметром основи - циліндричним змінним кільцем з комірками під зернини з можливістю кругового провертання, в якого по середині зовнішньої циліндричної частини в радіальному напрямку виконано кільцеву канавку глибиною, рівною або більшою максимального розміру зернин, яка є у взаємодії з виштовхувальним клином з можливістю відносного переміщення, який жорстко закріплений в закритому корпусі і встановлено гострим кутом горизонтально в сторону напрямку руху комірчастого диска з можливістю регулювання його положення, крім цього змінне кільце виконано з нежорсткої пластмаси, а виштовхувальний клин виконано з якісної сталі. UA 79517 U (12) UA 79517 U UA 79517 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути застосована в сівалках для посіву цукрових, кормових і столових буряків, гороху, кукурудзи та інше. Відомий висівний апарат точного висіву насіння, який виконано у вигляді корпуса з насіннєвим бункером і комірчастим диском з концентрично розміщеними на його зовнішньому діаметрі комірками, насіннєвловлювача, відсікача, насіннєпровода, сошника і дискового укладача насінин в ґрунті, загортача і опорно-копіювального-привідного колеса. (Патент № 14966 Україна "Апарат точного висіву насіння з гасником горизонтальної швидкості" Гнатьо М.В. та інші. Бюл. № 6, 2006). Основний недолік прототипу є великі енергозатрати в процесі висіву насіння, пов'язані з нетехнологічністю його конструкції і складні умови висіву. Задачею корисної моделі є відпрацювання конструкції апарата на технологічність і зменшення енерговитрат при його експлуатації і покращення умов висіву насіння шляхом виконання однозернового апарата точного висіву насіння з точним розміщенням зернин у ґрунті, який виконано у вигляді корпуса з насіннєвим бункером і комірчастим диском з концентрично розміщеними на його зовнішньому діаметрі комірками, насіннєвловлювача, відсікача, насіннєпровода, сошника і дискового укладача насіння в ґрунт, загортача і опорнокопіювального-привідного колеса, причому комірчастий диск встановлено вертикально в закритому корпусі, ліва половина внутрішнього циліндра якого є у взаємодії з повстяною стрічкою, яка жорстко з нею з'єднана відомим способом, яка внутрішньою поверхнею є у взаємодії з насінинами, які розміщені в комірках при їх переміщенні, а комірчастий диск виконано із двох частин у вигляді основи, яка жорстко встановлена на приводному валу і яка жорстко з'єднана з зовнішнім діаметром основи - циліндричним змінним кільцем з комірками під зернини і можливістю кругового провертання, в якого по середині зовнішньої циліндричної частини в радіальному напрямку виконано кільцеву канавку глибиною рівною або більшою максимального розміру зернин, яка є у взаємодії з виштовхувальним клином з можливістю відносного переміщення, який жорстко закріплений в закритому корпусі і встановлено гострим кутом горизонтально в сторону напрямку руху комірчастого диска з можливістю регулювання його положення, крім цього змінне кільце виконано з нежорсткої пластмаси, а виштовхувальний клин виконано з якісної сталі. Однозерновий апарат висіву насіння з точним розміщенням зернин у ґрунті зображено на фіг. 1 і фіг. 2 - вид по стрілці А на фіг. 1, фіг. 3 переріз по Б-Б на фіг. 1 і фіг. 4 - переріз по Г-Г на фіг. 1. Однозерновий апарат висіву насіння з точним розміщенням зернин у ґрунті виконано у вигляді вертикального комірчастого диска 1, в якому рівномірно по зовнішньому діаметру виконані комірки 2, форма і розміри яких відповідають зовнішнім параметрам зернин 3, які в них розміщені, що висівають. Вертикальний комірчастий диск 1 встановлено у внутрішній циліндричний отвірзакритого корпуса 4 з можливістю кругового відносного провертання. Зазор між зовнішнім діаметром вертикального комірчастого диска 1 і внутрішнім діаметром отвору корпуса 4 є меншим габаритних параметрів зернин 3, які розміщені у них. Вертикальний комірчастий диск 1 в корпусі 4 закритий кришкою 5. Вертикальний комірчастий диск 1 виконано у вигляді основи 6, яка жорстко встановлена на приводному валу 7, який встановлено на підшипниках в корпус 4 (на кресленні не показано). На зовнішній діаметр основи жорстко, відомим способом, закріплено змінне зовнішнє циліндричне кільце 8 з комірками 2. В разі потреби зміни висівного матеріалу зовнішнє кільце 8 з комірками 2 міняють на інше, в якому розміри комірок відповідають розмірам висівних зернин. По середині зовнішньої циліндричної частини змінного циліндричного кільця 8 в радіальному напрямку виконано кільцеву канавку 9 глибиною рівною або більшою максимального розміру зернини 3, яка є у взаємодії з виштовхувальною поверхнею клина 10 з можливістю відносного переміщення. Клин жорстко закріплено в закритому кожусі 4 відомим способом і гострим кінцем встановлено під кутом в сторону напрямку руху вертикального комірчастого диска 1 з можливістю регулювання його положення пробкою 11. Крім цього корпус 4 жорстко закритий кришкою і жорстко закріплений до рами сівалки (на кресленні не показано). В нижній частині по центру вертикального комірчастого диска 1 в корпусі 4 виконано патрубок 12 з наскрізним отвором 13, який є більший максимальних розмірів зерен 3. По зовнішньому діаметру знизу патрубок 12 є у жорсткій взаємодії з насіннєпроводом 14. Знизу до насіннєпровода 14 жорстко закріплена горловина з сошником 15. Зверху по центру вертикального циліндричного корпуса 4 виконано наскрізний отвір 16 для подачі посівного 1 UA 79517 U 5 10 15 20 25 30 35 40 насіння в комірки 2 вертикального комірчастого диска 1 з бункера 17 з шибером 18, які жорстко закріплені до циліндричного корпуса і рами (на кресленні не показано). Привід вертикального комірчастого диска 1 здійснюється від приводного вала 7 відомим способом. Бункер 17 зверху закритий кришкою з можливістю відкривання за допомогою петель відомої конструкції. Для точного розміщення зернин 3 у ґрунті використовують диск 19 з еластичними лопатками 20, які розміщені рівномірно по колу. На лопатки 20 попадають насінини 3, яким надають швидкість, рівну швидкості сівалки. Насіння з нульовою горизонтальною швидкістю випадає на дно канавки в ґрунт на відповідну глибину, нарізану сошником 15. Канавка загортається загортачами 21, а ґрунт ущільнюється опорно-копіювальним привідним колесом 22. Для захисту зернин від травмування і отримання мікротріщин у лівій половині внутрішнього циліндра корпуса 4 встановлено повстяне півкільце 23, яке жорстко з ним з'єднано відомим способом. Повстяне півкільце внутрішнім діаметром є у взаємодії з зернинами 3, які переміщуються у зону вивантаження, вони таким чином захищені від пошкодження, особливо в умовах великих динамічних навантажень сівалок під час висіву насіння. Робота однозернового висівного апарата сівалки здійснюється наступним чином. При виїзді в поле в бункер 17 засипають посівний матеріал, відкривають шибер 18, при обертанні вертикального комірчастого диска 1 від приводного вала 7 зернини надходять у гнізда 2 і проходять в зону вивантаження де виштовхувальний клин 10 виштовхує зернину 3 в отвір 13 патрубка 12 і далі в насіннєпровід 14, сошник 15 і ґрунт, де ним засипається. Для різних за формою і розміром зернин зовнішнє кільце змінюється на відповідне. До переваг висівного апарата належить розширення технологічних можливостей і зменшення енерговитрат на процес висіву. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Однозерновий апарат висіву насіння з точним розміщенням зернин у ґрунті, який виконано у вигляді корпуса з насіннєвим бункером і комірчастим диском з концентрично розміщеними на його зовнішньому діаметрі комірками, насіннєвловлювача, відсікача, насіннєпровода, сошника і дискового укладача насіння в ґрунт, загортача і опорно-копіювального привідного колеса, який відрізняється тим, що комірчастий диск встановлено вертикально в закритому корпусі, ліва половина внутрішнього циліндра якого є у взаємодії з повстяним півкільцем, яке жорстко з нею з'єднане відомим способом, яке внутрішньою поверхнею є у взаємодії з насінинами, які розміщені в комірках при їх переміщенні, а комірчастий диск виконано із двох частин у вигляді основи, яка жорстко встановлена на приводному валу і яка жорстко з'єднана з зовнішнім діаметром основи - циліндричним змінним кільцем з комірками під зернини з можливістю кругового провертання, в якого по середині зовнішньої циліндричної частини в радіальному напрямку виконано кільцеву канавку глибиною, рівною або більшою максимального розміру зернин, яка є у взаємодії з виштовхувальним клином з можливістю відносного переміщення, який жорстко закріплений в закритому корпусі і встановлено гострим кутом горизонтально в сторону напрямку руху комірчастого диска з можливістю регулювання його положення, крім цього змінне кільце виконано з нежорсткої пластмаси, а виштовхувальний клин виконано з якісної сталі. 2 UA 79517 U 3 UA 79517 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
