Калоприймач

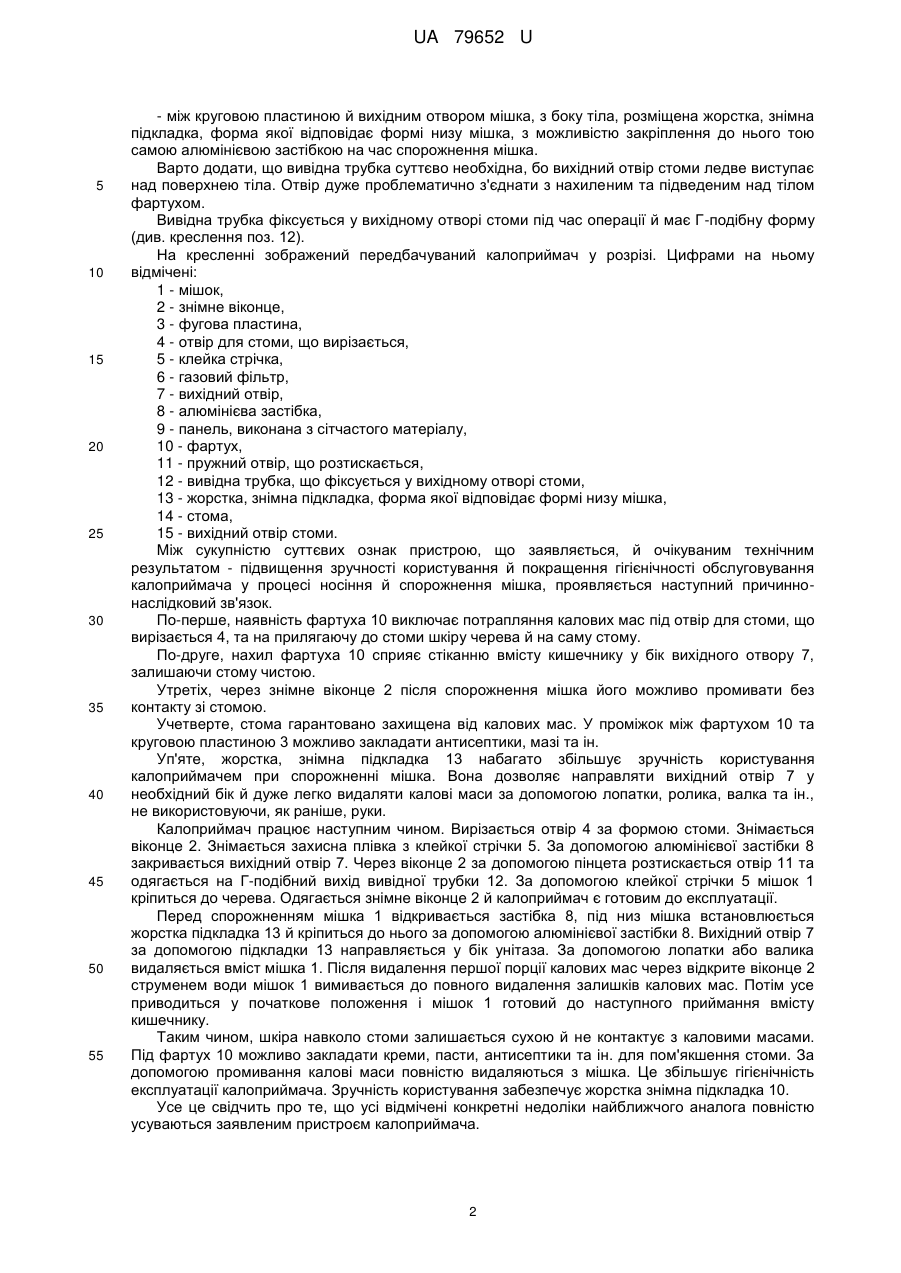

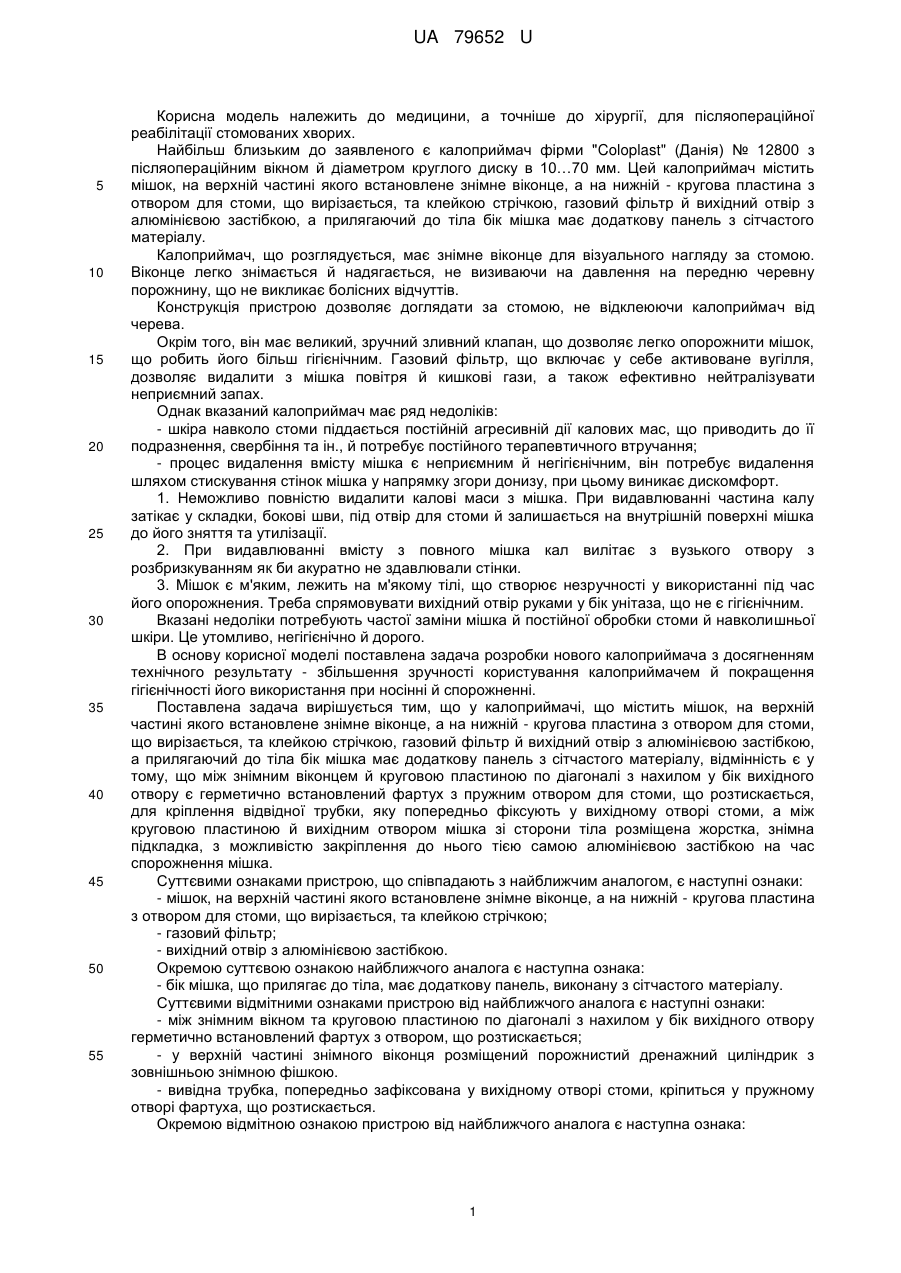

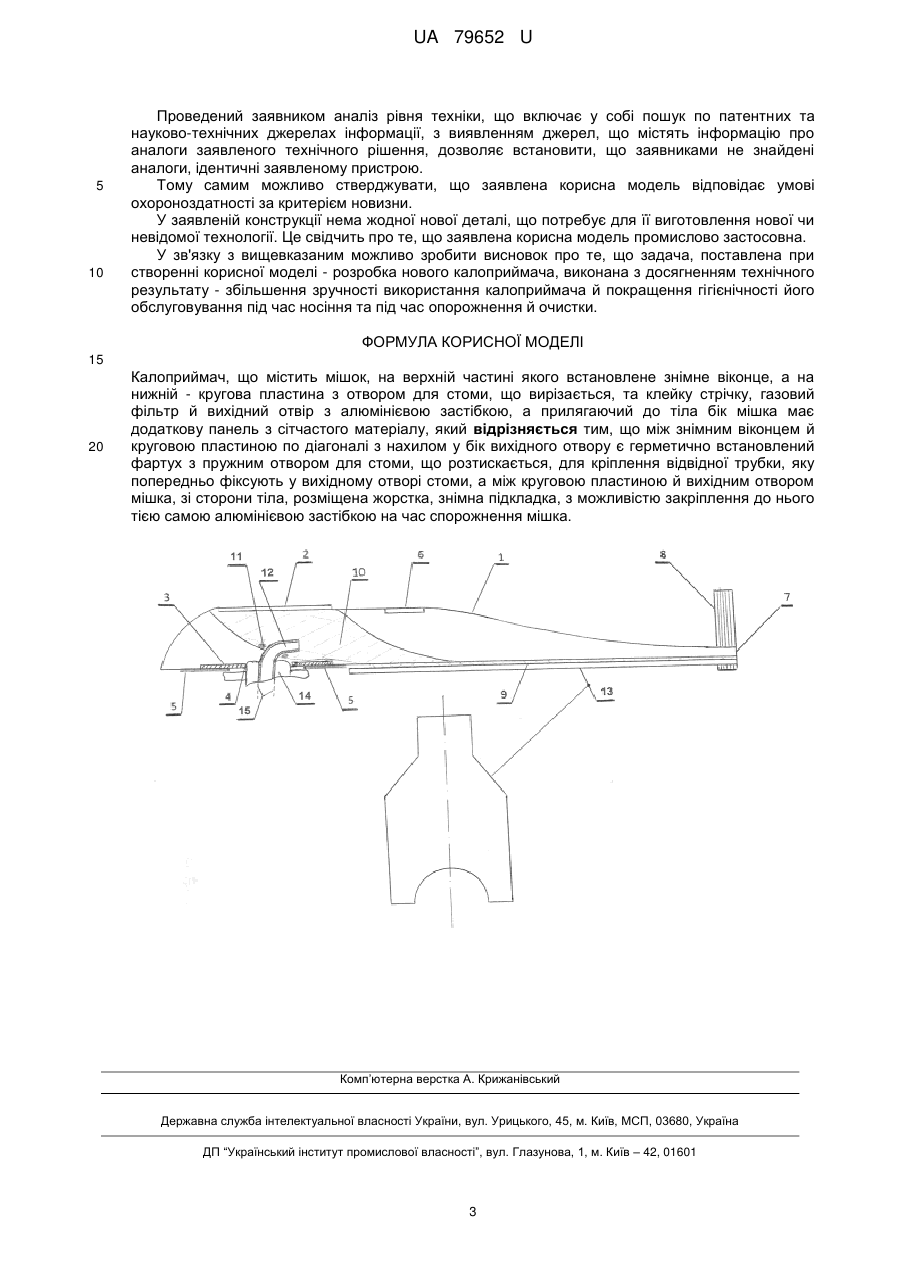

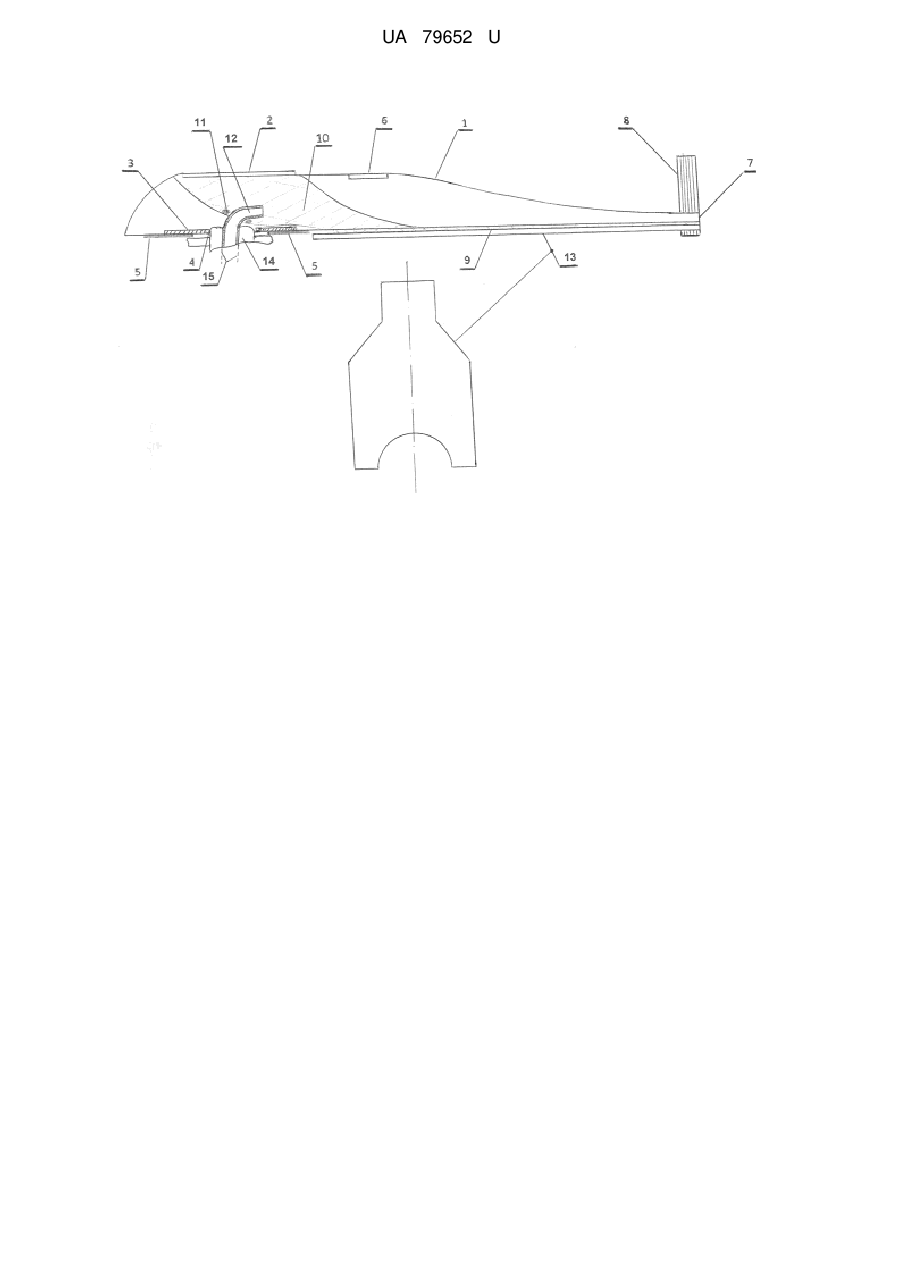

Реферат: Калоприймач містить мішок, на верхній частині якого встановлене знімне віконце, а на нижній кругова пластина з отвором для стоми, що вирізається, та клейку стрічку, газовий фільтр й вихідний отвір з алюмінієвою застібкою, а прилягаючий до тіла бік мішка має додаткову панель з сітчастого матеріалу. Між знімним віконцем й круговою пластиною по діагоналі з нахилом у бік вихідного отвору є герметично встановлений фартух з пружним отвором для стоми, що розтискається, для кріплення відвідної трубки, яку попередньо фіксують у вихідному отворі стоми, а між круговою пластиною й вихідним отвором мішка, зі сторони тіла, розміщена жорстка, знімна підкладка, з можливістю закріплення до нього тією самою алюмінієвою застібкою на час спорожнення мішка. UA 79652 U (12) UA 79652 U UA 79652 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а точніше до хірургії, для післяопераційної реабілітації стомованих хворих. Найбільш близьким до заявленого є калоприймач фірми "Coloplast" (Данія) № 12800 з післяопераційним вікном й діаметром круглого диску в 10…70 мм. Цей калоприймач містить мішок, на верхній частині якого встановлене знімне віконце, а на нижній - кругова пластина з отвором для стоми, що вирізається, та клейкою стрічкою, газовий фільтр й вихідний отвір з алюмінієвою застібкою, а прилягаючий до тіла бік мішка має додаткову панель з сітчастого матеріалу. Калоприймач, що розглядується, має знімне віконце для візуального нагляду за стомою. Віконце легко знімається й надягається, не визиваючи на давлення на передню черевну порожнину, що не викликає болісних відчуттів. Конструкція пристрою дозволяє доглядати за стомою, не відклеюючи калоприймач від черева. Окрім того, він має великий, зручний зливний клапан, що дозволяє легко опорожнити мішок, що робить його більш гігієнічним. Газовий фільтр, що включає у себе активоване вугілля, дозволяє видалити з мішка повітря й кишкові гази, а також ефективно нейтралізувати неприємний запах. Однак вказаний калоприймач має ряд недоліків: - шкіра навколо стоми піддається постійній агресивній дії калових мас, що приводить до її подразнення, свербіння та ін., й потребує постійного терапевтичного втручання; - процес видалення вмісту мішка є неприємним й негігієнічним, він потребує видалення шляхом стискування стінок мішка у напрямку згори донизу, при цьому виникає дискомфорт. 1. Неможливо повністю видалити калові маси з мішка. При видавлюванні частина калу затікає у складки, бокові шви, під отвір для стоми й залишається на внутрішній поверхні мішка до його зняття та утилізації. 2. При видавлюванні вмісту з повного мішка кал вилітає з вузького отвору з розбризкуванням як би акуратно не здавлювали стінки. 3. Мішок є м'яким, лежить на м'якому тілі, що створює незручності у використанні під час його опорожнения. Треба спрямовувати вихідний отвір руками у бік унітаза, що не є гігієнічним. Вказані недоліки потребують частої заміни мішка й постійної обробки стоми й навколишньої шкіри. Це утомливо, негігієнічно й дорого. В основу корисної моделі поставлена задача розробки нового калоприймача з досягненням технічного результату - збільшення зручності користування калоприймачем й покращення гігієнічності його використання при носінні й спорожненні. Поставлена задача вирішується тим, що у калоприймачі, що містить мішок, на верхній частині якого встановлене знімне віконце, а на нижній - кругова пластина з отвором для стоми, що вирізається, та клейкою стрічкою, газовий фільтр й вихідний отвір з алюмінієвою застібкою, а прилягаючий до тіла бік мішка має додаткову панель з сітчастого матеріалу, відмінність є у тому, що між знімним віконцем й круговою пластиною по діагоналі з нахилом у бік вихідного отвору є герметично встановлений фартух з пружним отвором для стоми, що розтискається, для кріплення відвідної трубки, яку попередньо фіксують у вихідному отворі стоми, а між круговою пластиною й вихідним отвором мішка зі сторони тіла розміщена жорстка, знімна підкладка, з можливістю закріплення до нього тією самою алюмінієвою застібкою на час спорожнення мішка. Суттєвими ознаками пристрою, що співпадають з найближчим аналогом, є наступні ознаки: - мішок, на верхній частині якого встановлене знімне віконце, а на нижній - кругова пластина з отвором для стоми, що вирізається, та клейкою стрічкою; - газовий фільтр; - вихідний отвір з алюмінієвою застібкою. Окремою суттєвою ознакою найближчого аналога є наступна ознака: - бік мішка, що прилягає до тіла, має додаткову панель, виконану з сітчастого матеріалу. Суттєвими відмітними ознаками пристрою від найближчого аналога є наступні ознаки: - між знімним вікном та круговою пластиною по діагоналі з нахилом у бік вихідного отвору герметично встановлений фартух з отвором, що розтискається; - у верхній частині знімного віконця розміщений порожнистий дренажний циліндрик з зовнішньою знімною фішкою. - вивідна трубка, попередньо зафіксована у вихідному отворі стоми, кріпиться у пружному отворі фартуха, що розтискається. Окремою відмітною ознакою пристрою від найближчого аналога є наступна ознака: 1 UA 79652 U 5 10 15 20 25 30 35 40 45 50 55 - між круговою пластиною й вихідним отвором мішка, з боку тіла, розміщена жорстка, знімна підкладка, форма якої відповідає формі низу мішка, з можливістю закріплення до нього тою самою алюмінієвою застібкою на час спорожнення мішка. Варто додати, що вивідна трубка суттєво необхідна, бо вихідний отвір стоми ледве виступає над поверхнею тіла. Отвір дуже проблематично з'єднати з нахиленим та підведеним над тілом фартухом. Вивідна трубка фіксується у вихідному отворі стоми під час операції й має Г-подібну форму (див. креслення поз. 12). На кресленні зображений передбачуваний калоприймач у розрізі. Цифрами на ньому відмічені: 1 - мішок, 2 - знімне віконце, 3 - фугова пластина, 4 - отвір для стоми, що вирізається, 5 - клейка стрічка, 6 - газовий фільтр, 7 - вихідний отвір, 8 - алюмінієва застібка, 9 - панель, виконана з сітчастого матеріалу, 10 - фартух, 11 - пружний отвір, що розтискається, 12 - вивідна трубка, що фіксується у вихідному отворі стоми, 13 - жорстка, знімна підкладка, форма якої відповідає формі низу мішка, 14 - стома, 15 - вихідний отвір стоми. Між сукупністю суттєвих ознак пристрою, що заявляється, й очікуваним технічним результатом - підвищення зручності користування й покращення гігієнічності обслуговування калоприймача у процесі носіння й спорожнення мішка, проявляється наступний причиннонаслідковий зв'язок. По-перше, наявність фартуха 10 виключає потрапляння калових мас під отвір для стоми, що вирізається 4, та на прилягаючу до стоми шкіру черева й на саму стому. По-друге, нахил фартуха 10 сприяє стіканню вмісту кишечнику у бік вихідного отвору 7, залишаючи стому чистою. Утретіх, через знімне віконце 2 після спорожнення мішка його можливо промивати без контакту зі стомою. Учетверте, стома гарантовано захищена від калових мас. У проміжок між фартухом 10 та круговою пластиною 3 можливо закладати антисептики, мазі та ін. Уп'яте, жорстка, знімна підкладка 13 набагато збільшує зручність користування калоприймачем при спорожненні мішка. Вона дозволяє направляти вихідний отвір 7 у необхідний бік й дуже легко видаляти калові маси за допомогою лопатки, ролика, валка та ін., не використовуючи, як раніше, руки. Калоприймач працює наступним чином. Вирізається отвір 4 за формою стоми. Знімається віконце 2. Знімається захисна плівка з клейкої стрічки 5. За допомогою алюмінієвої застібки 8 закривається вихідний отвір 7. Через віконце 2 за допомогою пінцета розтискається отвір 11 та одягається на Г-подібний вихід вивідної трубки 12. За допомогою клейкої стрічки 5 мішок 1 кріпиться до черева. Одягається знімне віконце 2 й калоприймач є готовим до експлуатації. Перед спорожненням мішка 1 відкривається застібка 8, під низ мішка встановлюється жорстка підкладка 13 й кріпиться до нього за допомогою алюмінієвої застібки 8. Вихідний отвір 7 за допомогою підкладки 13 направляється у бік унітаза. За допомогою лопатки або валика видаляється вміст мішка 1. Після видалення першої порції калових мас через відкрите віконце 2 струменем води мішок 1 вимивається до повного видалення залишків калових мас. Потім усе приводиться у початкове положення і мішок 1 готовий до наступного приймання вмісту кишечнику. Таким чином, шкіра навколо стоми залишається сухою й не контактує з каловими масами. Під фартух 10 можливо закладати креми, пасти, антисептики та ін. для пом'якшення стоми. За допомогою промивання калові маси повністю видаляються з мішка. Це збільшує гігієнічність експлуатації калоприймача. Зручність користування забезпечує жорстка знімна підкладка 10. Усе це свідчить про те, що усі відмічені конкретні недоліки найближчого аналога повністю усуваються заявленим пристроєм калоприймача. 2 UA 79652 U 5 10 Проведений заявником аналіз рівня техніки, що включає у собі пошук по патентних та науково-технічних джерелах інформації, з виявленням джерел, що містять інформацію про аналоги заявленого технічного рішення, дозволяє встановити, що заявниками не знайдені аналоги, ідентичні заявленому пристрою. Тому самим можливо стверджувати, що заявлена корисна модель відповідає умові охороноздатності за критерієм новизни. У заявленій конструкції нема жодної нової деталі, що потребує для її виготовлення нової чи невідомої технології. Це свідчить про те, що заявлена корисна модель промислово застосовна. У зв'язку з вищевказаним можливо зробити висновок про те, що задача, поставлена при створенні корисної моделі - розробка нового калоприймача, виконана з досягненням технічного результату - збільшення зручності використання калоприймача й покращення гігієнічності його обслуговування під час носіння та під час опорожнення й очистки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Калоприймач, що містить мішок, на верхній частині якого встановлене знімне віконце, а на нижній - кругова пластина з отвором для стоми, що вирізається, та клейку стрічку, газовий фільтр й вихідний отвір з алюмінієвою застібкою, а прилягаючий до тіла бік мішка має додаткову панель з сітчастого матеріалу, який відрізняється тим, що між знімним віконцем й круговою пластиною по діагоналі з нахилом у бік вихідного отвору є герметично встановлений фартух з пружним отвором для стоми, що розтискається, для кріплення відвідної трубки, яку попередньо фіксують у вихідному отворі стоми, а між круговою пластиною й вихідним отвором мішка, зі сторони тіла, розміщена жорстка, знімна підкладка, з можливістю закріплення до нього тією самою алюмінієвою застібкою на час спорожнення мішка. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
