Пристрій для стерилізації зубних щіток

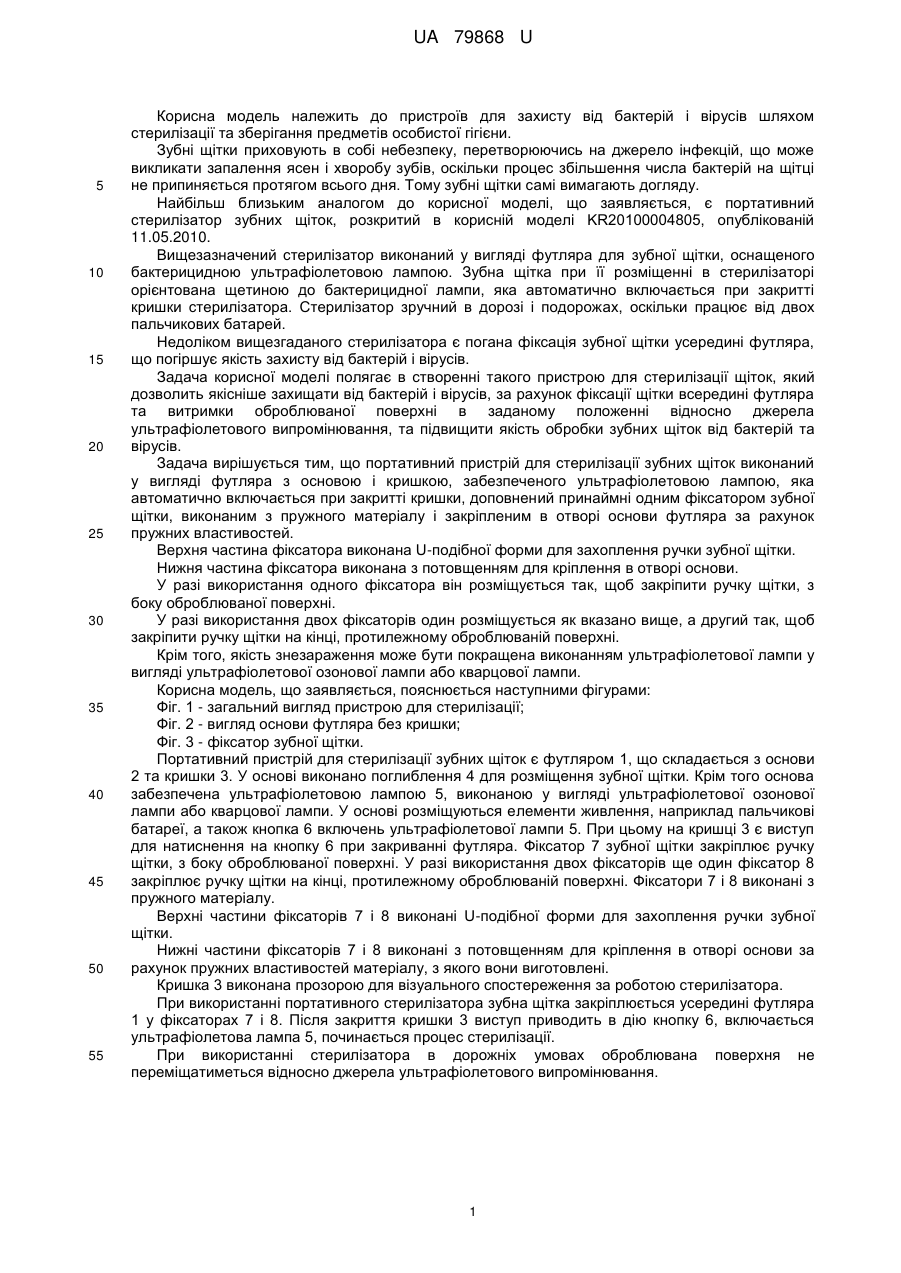

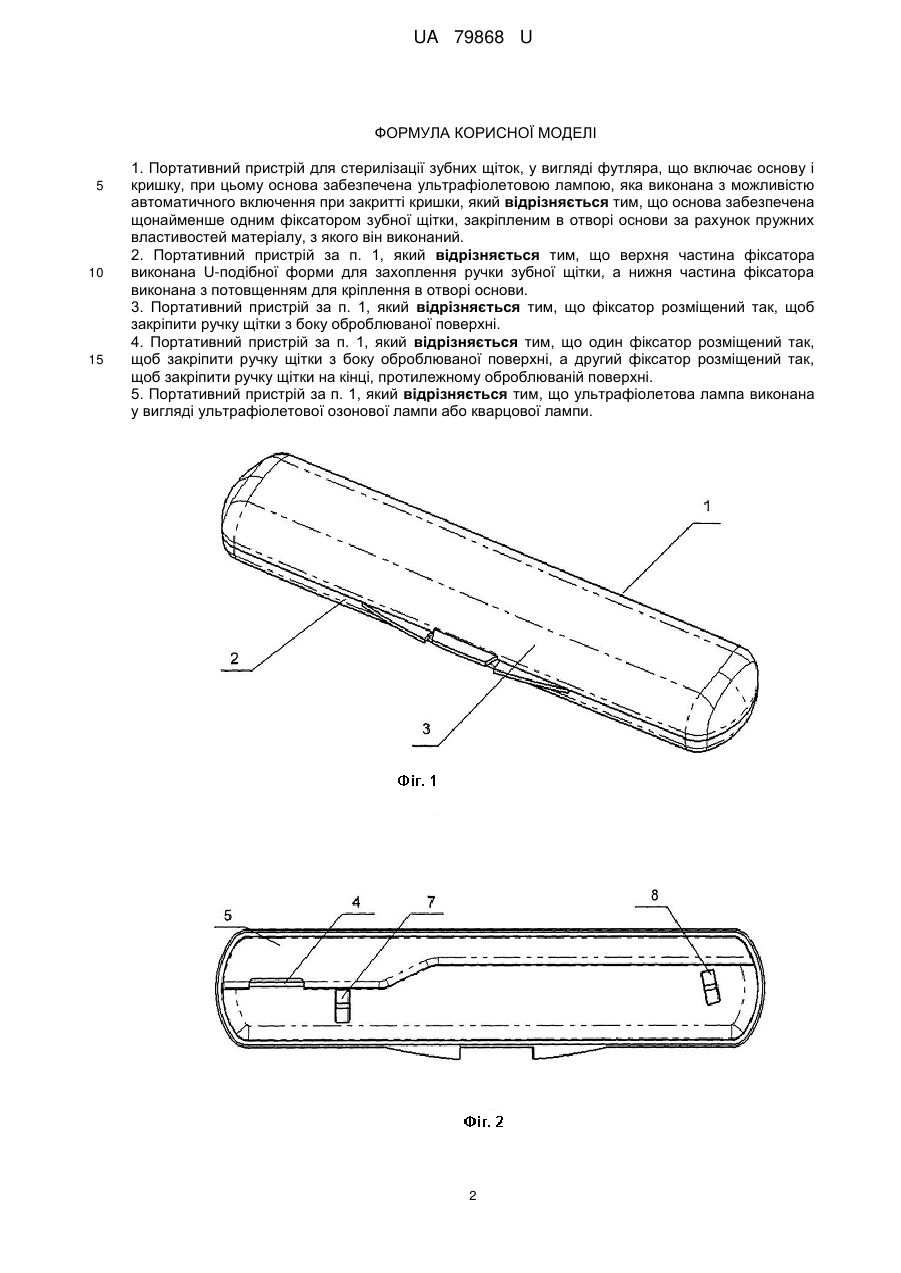

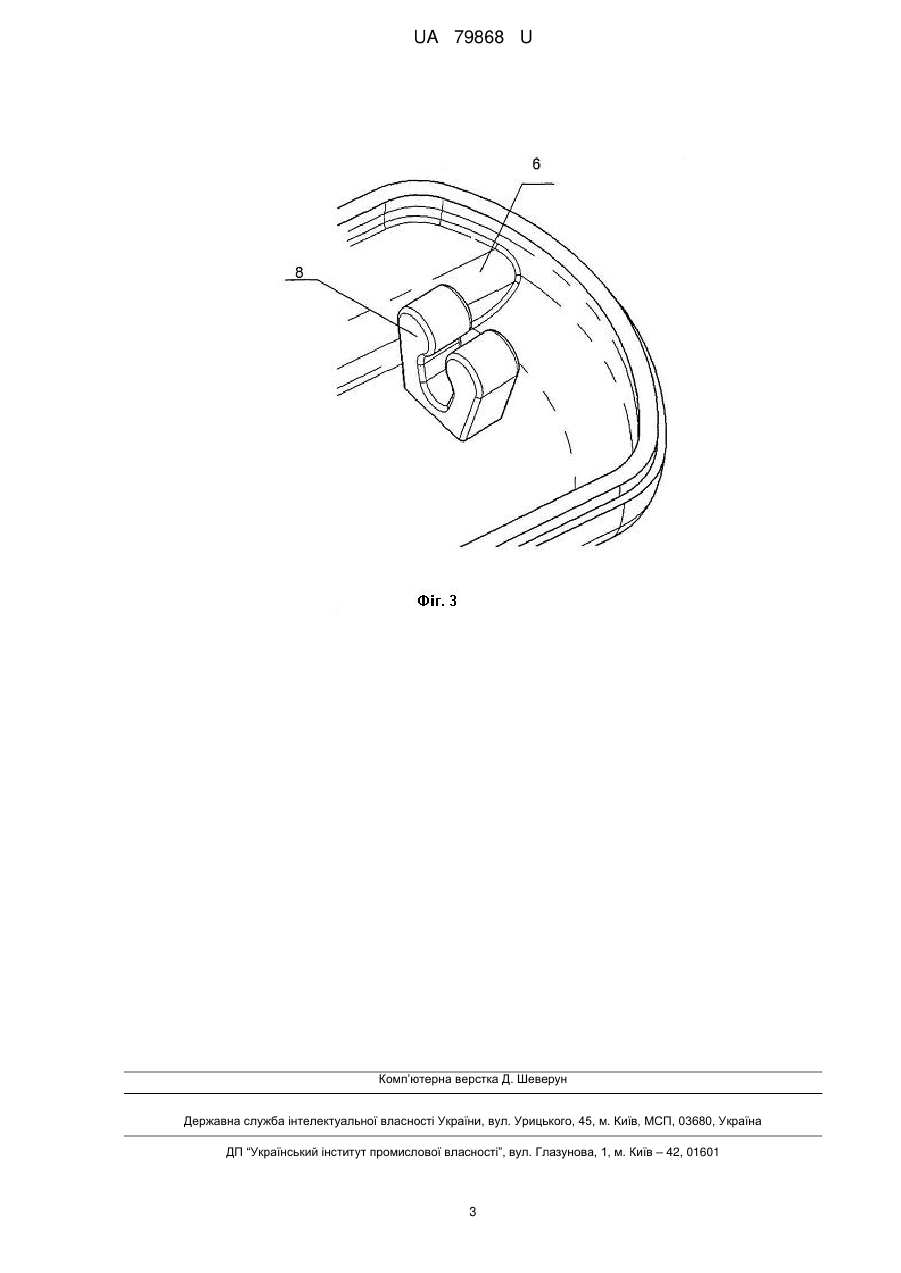

Реферат: UA 79868 U UA 79868 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для захисту від бактерій і вірусів шляхом стерилізації та зберігання предметів особистої гігієни. Зубні щітки приховують в собі небезпеку, перетворюючись на джерело інфекцій, що може викликати запалення ясен і хворобу зубів, оскільки процес збільшення числа бактерій на щітці не припиняється протягом всього дня. Тому зубні щітки самі вимагають догляду. Найбільш близьким аналогом до корисної моделі, що заявляється, є портативний стерилізатор зубних щіток, розкритий в корисній моделі KR20100004805, опублікованій 11.05.2010. Вищезазначений стерилізатор виконаний у вигляді футляра для зубної щітки, оснащеного бактерицидною ультрафіолетовою лампою. Зубна щітка при її розміщенні в стерилізаторі орієнтована щетиною до бактерицидної лампи, яка автоматично включається при закритті кришки стерилізатора. Стерилізатор зручний в дорозі і подорожах, оскільки працює від двох пальчикових батарей. Недоліком вищезгаданого стерилізатора є погана фіксація зубної щітки усередині футляра, що погіршує якість захисту від бактерій і вірусів. Задача корисної моделі полягає в створенні такого пристрою для стерилізації щіток, який дозволить якісніше захищати від бактерій і вірусів, за рахунок фіксації щітки всередині футляра та витримки оброблюваної поверхні в заданому положенні відносно джерела ультрафіолетового випромінювання, та підвищити якість обробки зубних щіток від бактерій та вірусів. Задача вирішується тим, що портативний пристрій для стерилізації зубних щіток виконаний у вигляді футляра з основою і кришкою, забезпеченого ультрафіолетовою лампою, яка автоматично включається при закритті кришки, доповнений принаймні одним фіксатором зубної щітки, виконаним з пружного матеріалу і закріпленим в отворі основи футляра за рахунок пружних властивостей. Верхня частина фіксатора виконана U-подібної форми для захоплення ручки зубної щітки. Нижня частина фіксатора виконана з потовщенням для кріплення в отворі основи. У разі використання одного фіксатора він розміщується так, щоб закріпити ручку щітки, з боку оброблюваної поверхні. У разі використання двох фіксаторів один розміщується як вказано вище, а другий так, щоб закріпити ручку щітки на кінці, протилежному оброблюваній поверхні. Крім того, якість знезараження може бути покращена виконанням ультрафіолетової лампи у вигляді ультрафіолетової озонової лампи або кварцової лампи. Корисна модель, що заявляється, пояснюється наступними фігурами: Фіг. 1 - загальний вигляд пристрою для стерилізації; Фіг. 2 - вигляд основи футляра без кришки; Фіг. 3 - фіксатор зубної щітки. Портативний пристрій для стерилізації зубних щіток є футляром 1, що складається з основи 2 та кришки 3. У основі виконано поглиблення 4 для розміщення зубної щітки. Крім того основа забезпечена ультрафіолетовою лампою 5, виконаною у вигляді ультрафіолетової озонової лампи або кварцової лампи. У основі розміщуються елементи живлення, наприклад пальчикові батареї, а також кнопка 6 включень ультрафіолетової лампи 5. При цьому на кришці 3 є виступ для натиснення на кнопку 6 при закриванні футляра. Фіксатор 7 зубної щітки закріплює ручку щітки, з боку оброблюваної поверхні. У разі використання двох фіксаторів ще один фіксатор 8 закріплює ручку щітки на кінці, протилежному оброблюваній поверхні. Фіксатори 7 і 8 виконані з пружного матеріалу. Верхні частини фіксаторів 7 і 8 виконані U-подібної форми для захоплення ручки зубної щітки. Нижні частини фіксаторів 7 і 8 виконані з потовщенням для кріплення в отворі основи за рахунок пружних властивостей матеріалу, з якого вони виготовлені. Кришка 3 виконана прозорою для візуального спостереження за роботою стерилізатора. При використанні портативного стерилізатора зубна щітка закріплюється усередині футляра 1 у фіксаторах 7 і 8. Після закриття кришки 3 виступ приводить в дію кнопку 6, включається ультрафіолетова лампа 5, починається процес стерилізації. При використанні стерилізатора в дорожніх умовах оброблювана поверхня не переміщатиметься відносно джерела ультрафіолетового випромінювання. 1 UA 79868 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Портативний пристрій для стерилізації зубних щіток, у вигляді футляра, що включає основу і кришку, при цьому основа забезпечена ультрафіолетовою лампою, яка виконана з можливістю автоматичного включення при закритті кришки, який відрізняється тим, що основа забезпечена щонайменше одним фіксатором зубної щітки, закріпленим в отворіоснови за рахунок пружних властивостей матеріалу, з якого він виконаний. 2. Портативний пристрій за п. 1, який відрізняється тим, що верхня частина фіксатора виконана U-подібної форми для захоплення ручки зубної щітки, а нижня частина фіксатора виконана з потовщенням для кріплення в отворі основи. 3. Портативний пристрій за п. 1, який відрізняється тим, що фіксатор розміщений так, щоб закріпити ручку щітки з боку оброблюваної поверхні. 4. Портативний пристрій за п. 1, який відрізняється тим, що один фіксатор розміщений так, щоб закріпити ручку щітки з боку оброблюваної поверхні, а другий фіксатор розміщений так, щоб закріпити ручку щітки на кінці, протилежному оброблюваній поверхні. 5. Портативний пристрій за п. 1, який відрізняється тим, що ультрафіолетова лампа виконана у вигляді ультрафіолетової озонової лампи або кварцової лампи. 2 UA 79868 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
