Коляска дитяча

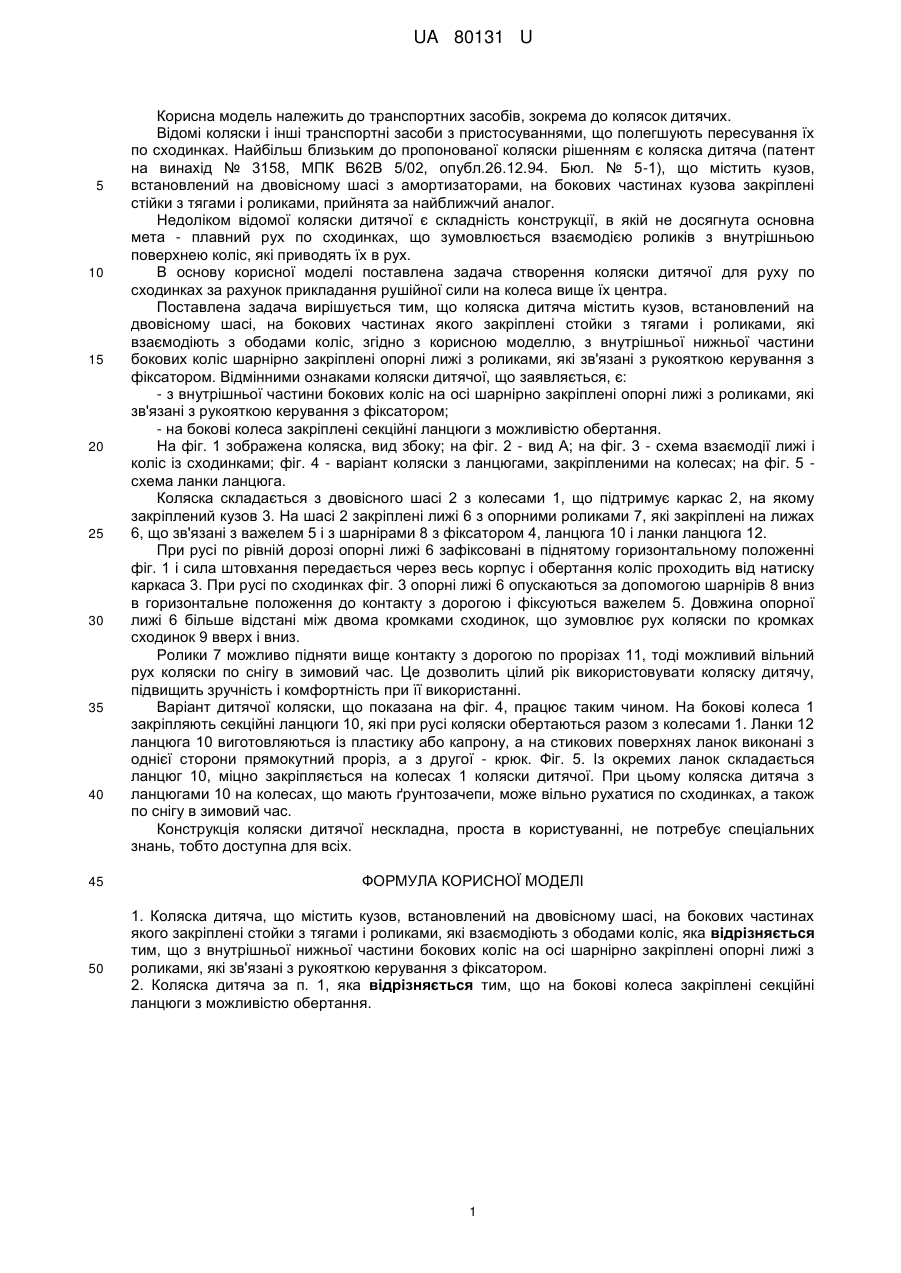

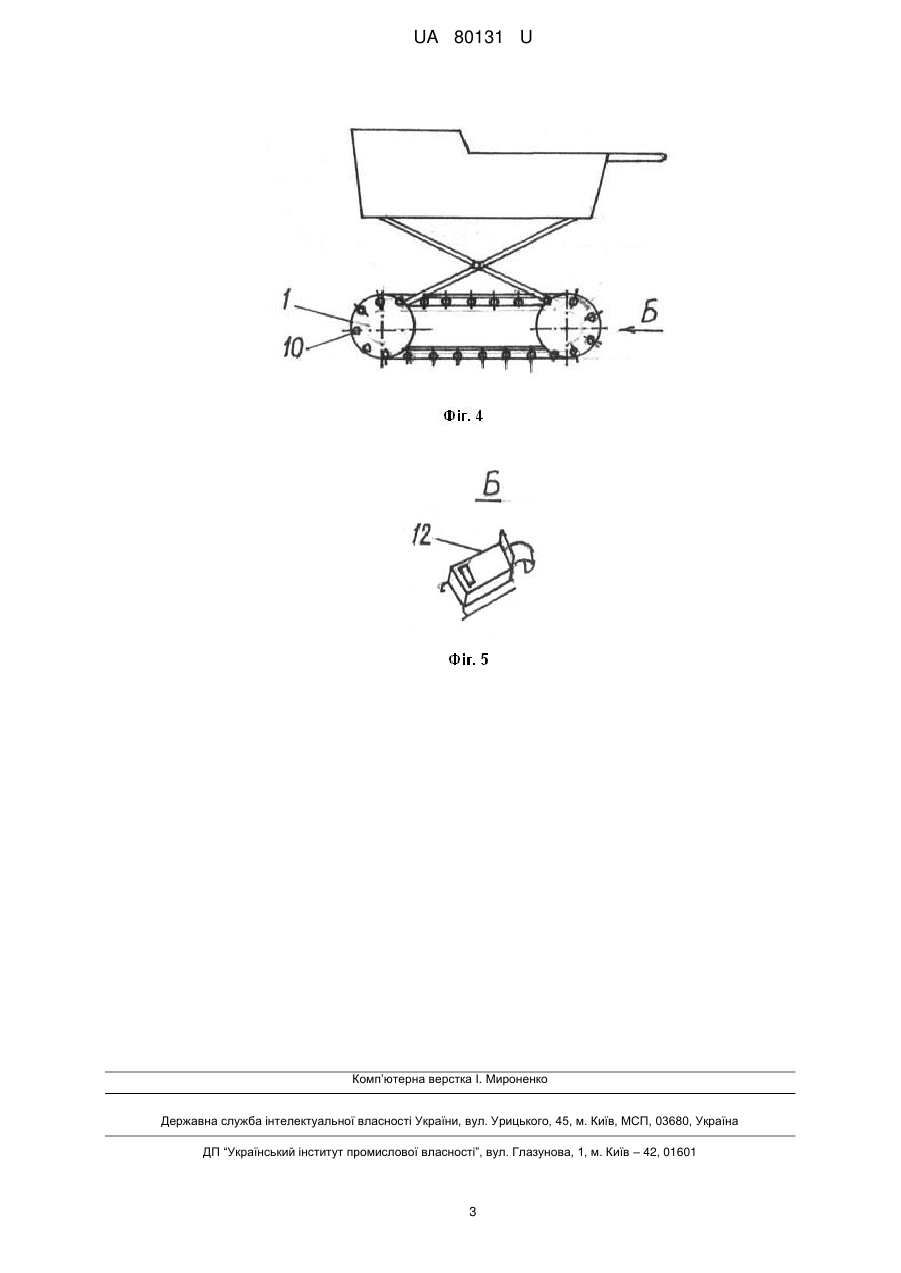

Реферат: UA 80131 U UA 80131 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до транспортних засобів, зокрема до колясок дитячих. Відомі коляски і інші транспортні засоби з пристосуваннями, що полегшують пересування їх по сходинках. Найбільш близьким до пропонованої коляски рішенням є коляска дитяча (патент на винахід № 3158, МПК В62В 5/02, опубл.26.12.94. Бюл. № 5-1), що містить кузов, встановлений на двовісному шасі з амортизаторами, на бокових частинах кузова закріплені стійки з тягами і роликами, прийнята за найближчий аналог. Недоліком відомої коляски дитячої є складність конструкції, в якій не досягнута основна мета - плавний рух по сходинках, що зумовлюється взаємодією роликів з внутрішньою поверхнею коліс, які приводять їх в рух. В основу корисної моделі поставлена задача створення коляски дитячої для руху по сходинках за рахунок прикладання рушійної сили на колеса вище їх центра. Поставлена задача вирішується тим, що коляска дитяча містить кузов, встановлений на двовісному шасі, на бокових частинах якого закріплені стойки з тягами і роликами, які взаємодіють з ободами коліс, згідно з корисною моделлю, з внутрішньої нижньої частини бокових коліс шарнірно закріплені опорні лижі з роликами, які зв'язані з рукояткою керування з фіксатором. Відмінними ознаками коляски дитячої, що заявляється, є: - з внутрішньої частини бокових коліс на осі шарнірно закріплені опорні лижі з роликами, які зв'язані з рукояткою керування з фіксатором; - на бокові колеса закріплені секційні ланцюги з можливістю обертання. На фіг. 1 зображена коляска, вид збоку; на фіг. 2 - вид А; на фіг. 3 - схема взаємодії лижі і коліс із сходинками; фіг. 4 - варіант коляски з ланцюгами, закріпленими на колесах; на фіг. 5 схема ланки ланцюга. Коляска складається з двовісного шасі 2 з колесами 1, що підтримує каркас 2, на якому закріплений кузов 3. На шасі 2 закріплені лижі 6 з опорними роликами 7, які закріплені на лижах 6, що зв'язані з важелем 5 і з шарнірами 8 з фіксатором 4, ланцюга 10 і ланки ланцюга 12. При русі по рівній дорозі опорні лижі 6 зафіксовані в піднятому горизонтальному положенні фіг. 1 і сила штовхання передається через весь корпус і обертання коліс проходить від натиску каркаса 3. При русі по сходинках фіг. 3 опорні лижі 6 опускаються за допомогою шарнірів 8 вниз в горизонтальне положення до контакту з дорогою і фіксуються важелем 5. Довжина опорної лижі 6 більше відстані між двома кромками сходинок, що зумовлює рух коляски по кромках сходинок 9 вверх і вниз. Ролики 7 можливо підняти вище контакту з дорогою по прорізах 11, тоді можливий вільний рух коляски по снігу в зимовий час. Це дозволить цілий рік використовувати коляску дитячу, підвищить зручність і комфортність при її використанні. Варіант дитячої коляски, що показана на фіг. 4, працює таким чином. На бокові колеса 1 закріпляють секційні ланцюги 10, які при русі коляски обертаються разом з колесами 1. Ланки 12 ланцюга 10 виготовляються із пластику або капрону, а на стикових поверхнях ланок виконані з однієї сторони прямокутний проріз, а з другої - крюк. Фіг. 5. Із окремих ланок складається ланцюг 10, міцно закріпляється на колесах 1 коляски дитячої. При цьому коляска дитяча з ланцюгами 10 на колесах, що мають ґрунтозачепи, може вільно рухатися по сходинках, а також по снігу в зимовий час. Конструкція коляски дитячої нескладна, проста в користуванні, не потребує спеціальних знань, тобто доступна для всіх. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Коляска дитяча, що містить кузов, встановлений на двовісному шасі, на бокових частинах якого закріплені стойки з тягами і роликами, які взаємодіють з ободами коліс, яка відрізняється тим, що з внутрішньої нижньої частини бокових коліс на осі шарнірно закріплені опорні лижі з роликами, які зв'язані з рукояткою керування з фіксатором. 2. Коляска дитяча за п. 1, яка відрізняється тим, що на бокові колеса закріплені секційні ланцюги з можливістю обертання. 1 UA 80131 U 2 UA 80131 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
