Апарат для зрізування гички та очищення головок коренеплодів цукрових буряків

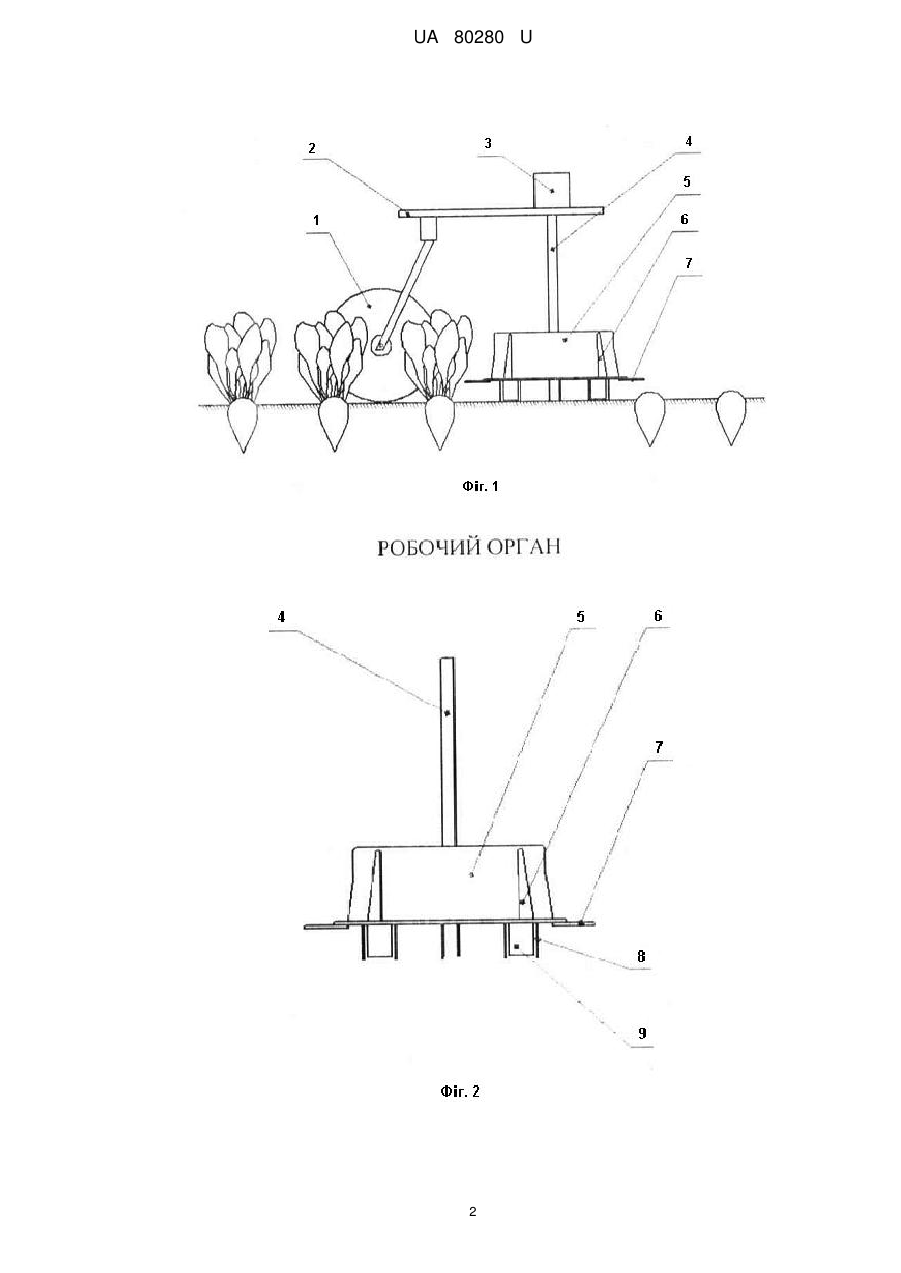

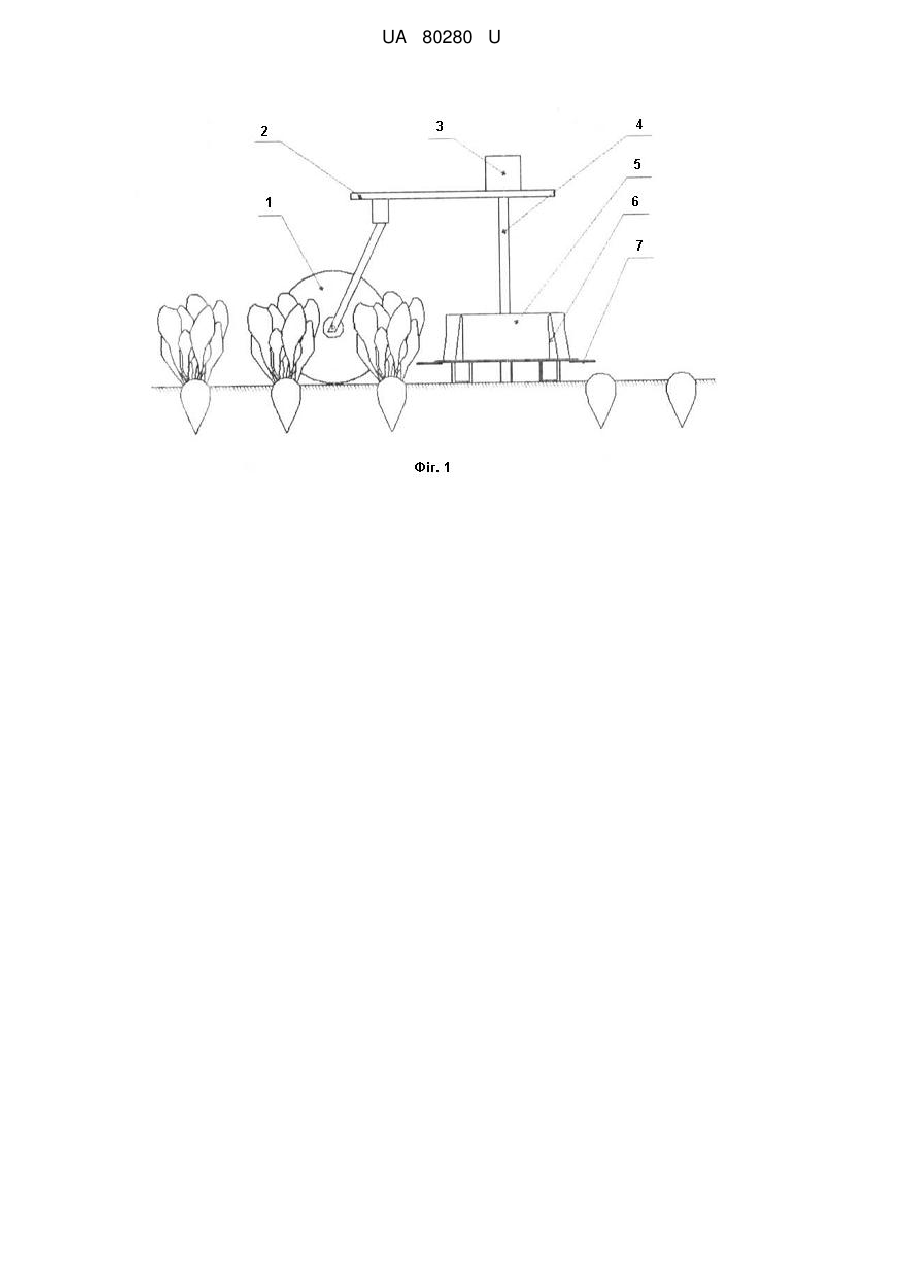

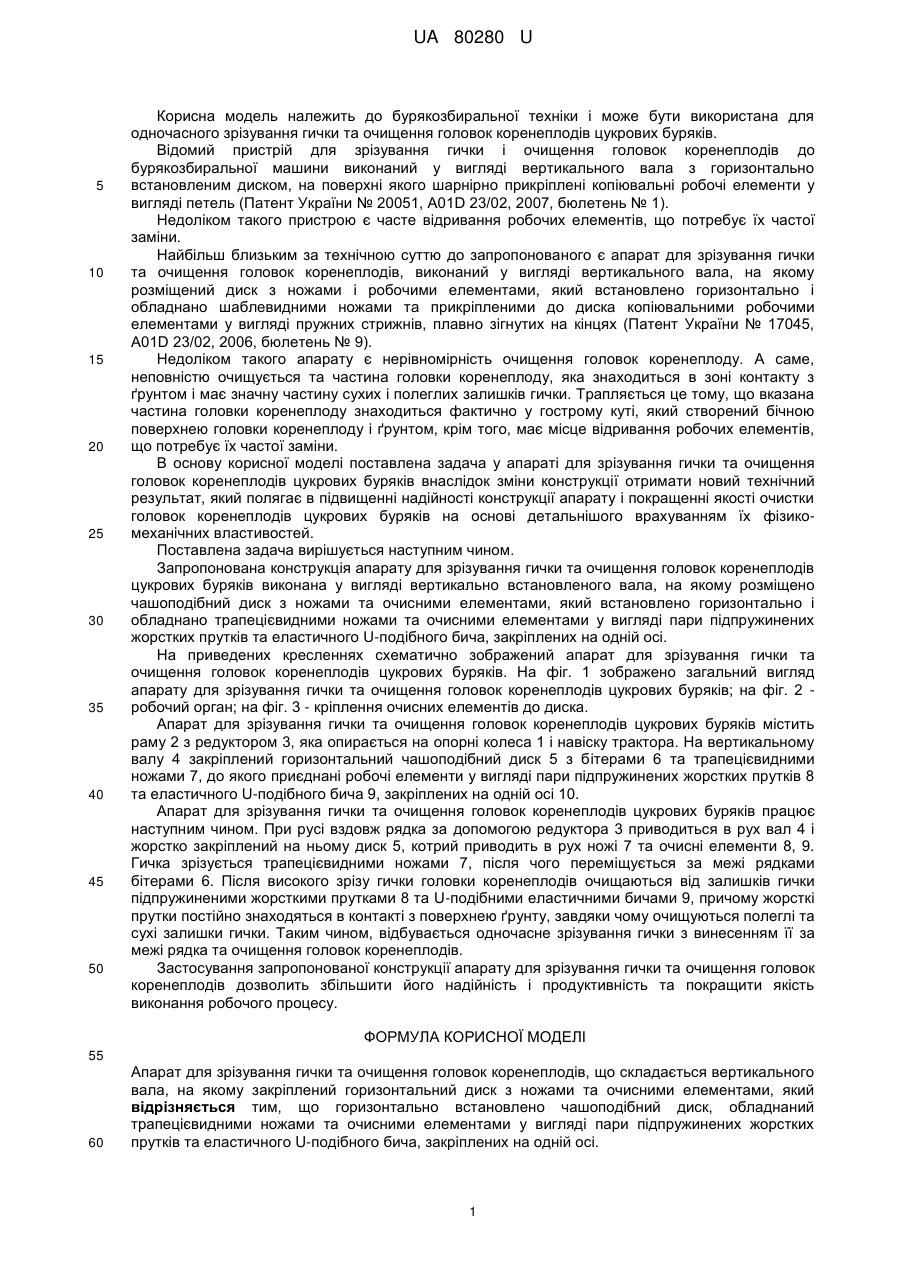

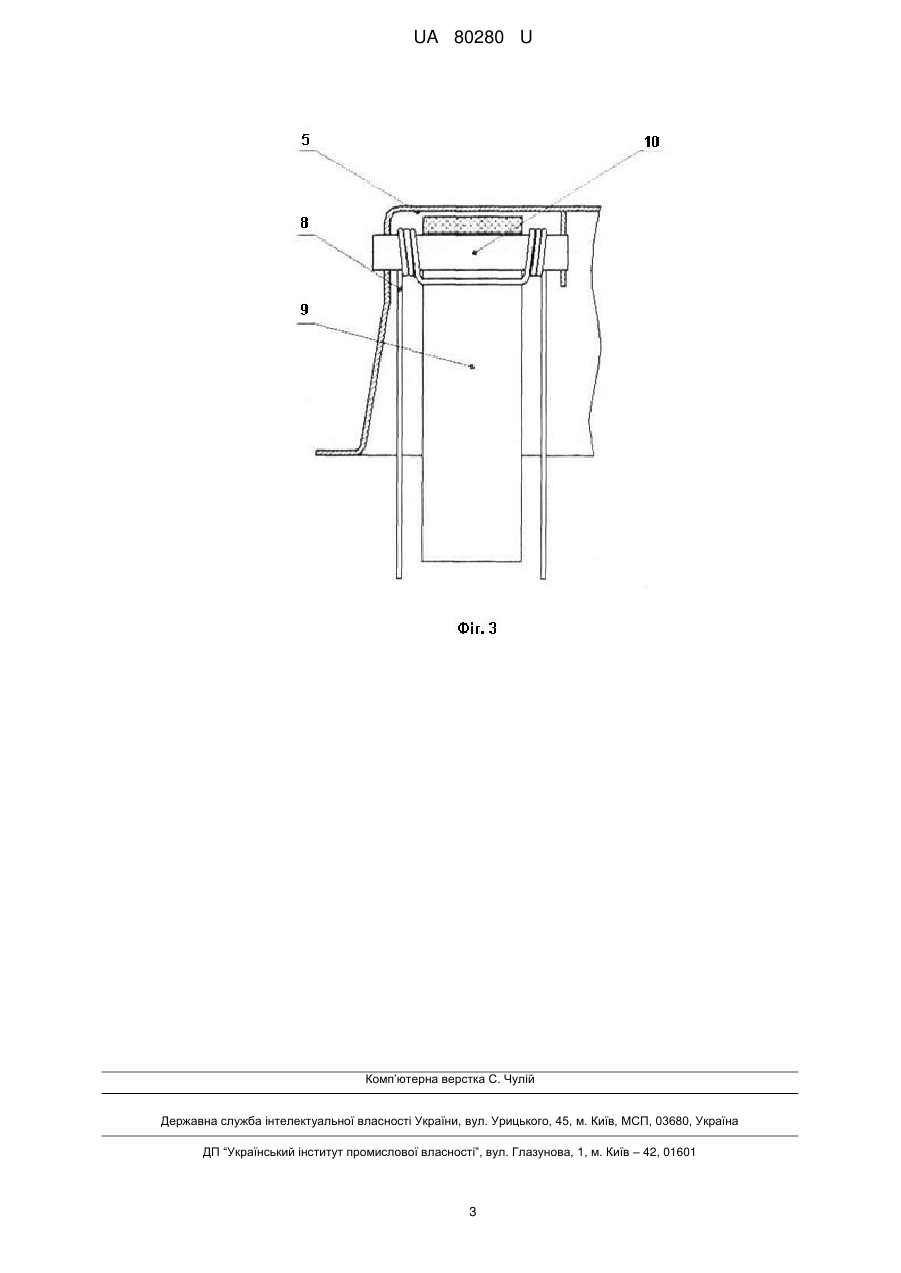

Реферат: Апарат для зрізування гички та очищення головок коренеплодів складається вертикального вала, на якому закріплений горизонтальний диск з ножами та очисними елементами. В апараті горизонтально встановлено чашоподібний диск, обладнаний трапецієвидними ножами та очисними елементами у вигляді пари підпружинених жорстких прутків та еластичного Uподібного бича, закріплених на одній осі. UA 80280 U (12) UA 80280 U UA 80280 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до бурякозбиральної техніки і може бути використана для одночасного зрізування гички та очищення головок коренеплодів цукрових буряків. Відомий пристрій для зрізування гички і очищення головок коренеплодів до бурякозбиральної машини виконаний у вигляді вертикального вала з горизонтально встановленим диском, на поверхні якого шарнірно прикріплені копіювальні робочі елементи у вигляді петель (Патент України № 20051, А01D 23/02, 2007, бюлетень № 1). Недоліком такого пристрою є часте відривання робочих елементів, що потребує їх частої заміни. Найбільш близьким за технічною суттю до запропонованого є апарат для зрізування гички та очищення головок коренеплодів, виконаний у вигляді вертикального вала, на якому розміщений диск з ножами і робочими елементами, який встановлено горизонтально і обладнано шаблевидними ножами та прикріпленими до диска копіювальними робочими елементами у вигляді пружних стрижнів, плавно зігнутих на кінцях (Патент України № 17045, A01D 23/02, 2006, бюлетень № 9). Недоліком такого апарату є нерівномірність очищення головок коренеплоду. А саме, неповністю очищується та частина головки коренеплоду, яка знаходиться в зоні контакту з ґрунтом і має значну частину сухих і полеглих залишків гички. Трапляється це тому, що вказана частина головки коренеплоду знаходиться фактично у гострому куті, який створений бічною поверхнею головки коренеплоду і ґрунтом, крім того, має місце відривання робочих елементів, що потребує їх частої заміни. В основу корисної моделі поставлена задача у апараті для зрізування гички та очищення головок коренеплодів цукрових буряків внаслідок зміни конструкції отримати новий технічний результат, який полягає в підвищенні надійності конструкції апарату і покращенні якості очистки головок коренеплодів цукрових буряків на основі детальнішого врахуванням їх фізикомеханічних властивостей. Поставлена задача вирішується наступним чином. Запропонована конструкція апарату для зрізування гички та очищення головок коренеплодів цукрових буряків виконана у вигляді вертикально встановленого вала, на якому розміщено чашоподібний диск з ножами та очисними елементами, який встановлено горизонтально і обладнано трапецієвидними ножами та очисними елементами у вигляді пари підпружинених жорстких прутків та еластичного U-подібного бича, закріплених на одній осі. На приведених кресленнях схематично зображений апарат для зрізування гички та очищення головок коренеплодів цукрових буряків. На фіг. 1 зображено загальний вигляд апарату для зрізування гички та очищення головок коренеплодів цукрових буряків; на фіг. 2 робочий орган; на фіг. 3 - кріплення очисних елементів до диска. Апарат для зрізування гички та очищення головок коренеплодів цукрових буряків містить раму 2 з редуктором 3, яка опирається на опорні колеса 1 і навіску трактора. На вертикальному валу 4 закріплений горизонтальний чашоподібний диск 5 з бітерами 6 та трапецієвидними ножами 7, до якого приєднані робочі елементи у вигляді пари підпружинених жорстких прутків 8 та еластичного U-подібного бича 9, закріплених на одній осі 10. Апарат для зрізування гички та очищення головок коренеплодів цукрових буряків працює наступним чином. При русі вздовж рядка за допомогою редуктора 3 приводиться в рух вал 4 і жорстко закріплений на ньому диск 5, котрий приводить в рух ножі 7 та очисні елементи 8, 9. Гичка зрізується трапецієвидними ножами 7, після чого переміщується за межі рядками бітерами 6. Після високого зрізу гички головки коренеплодів очищаються від залишків гички підпружиненими жорсткими прутками 8 та U-подібними еластичними бичами 9, причому жорсткі прутки постійно знаходяться в контакті з поверхнею ґрунту, завдяки чому очищуються полеглі та сухі залишки гички. Таким чином, відбувається одночасне зрізування гички з винесенням її за межі рядка та очищення головок коренеплодів. Застосування запропонованої конструкції апарату для зрізування гички та очищення головок коренеплодів дозволить збільшити його надійність і продуктивність та покращити якість виконання робочого процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Апарат для зрізування гички та очищення головок коренеплодів, що складається вертикального вала, на якому закріплений горизонтальний диск з ножами та очисними елементами, який відрізняється тим, що горизонтально встановлено чашоподібний диск, обладнаний трапецієвидними ножами та очисними елементами у вигляді пари підпружинених жорстких прутків та еластичного U-подібного бича, закріплених на одній осі. 1 UA 80280 U 2 UA 80280 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
