Спосіб виготовлення зразків з розрізом

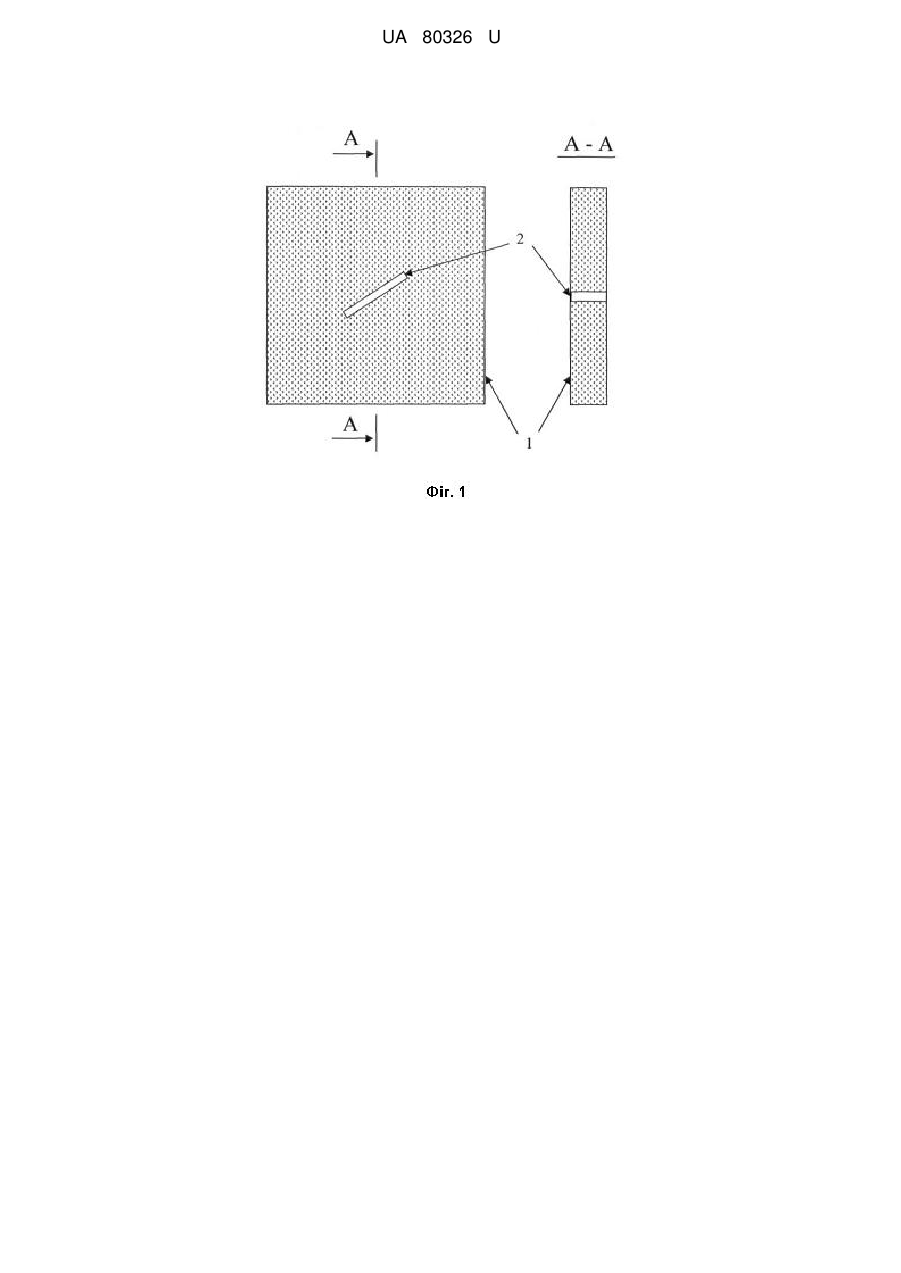

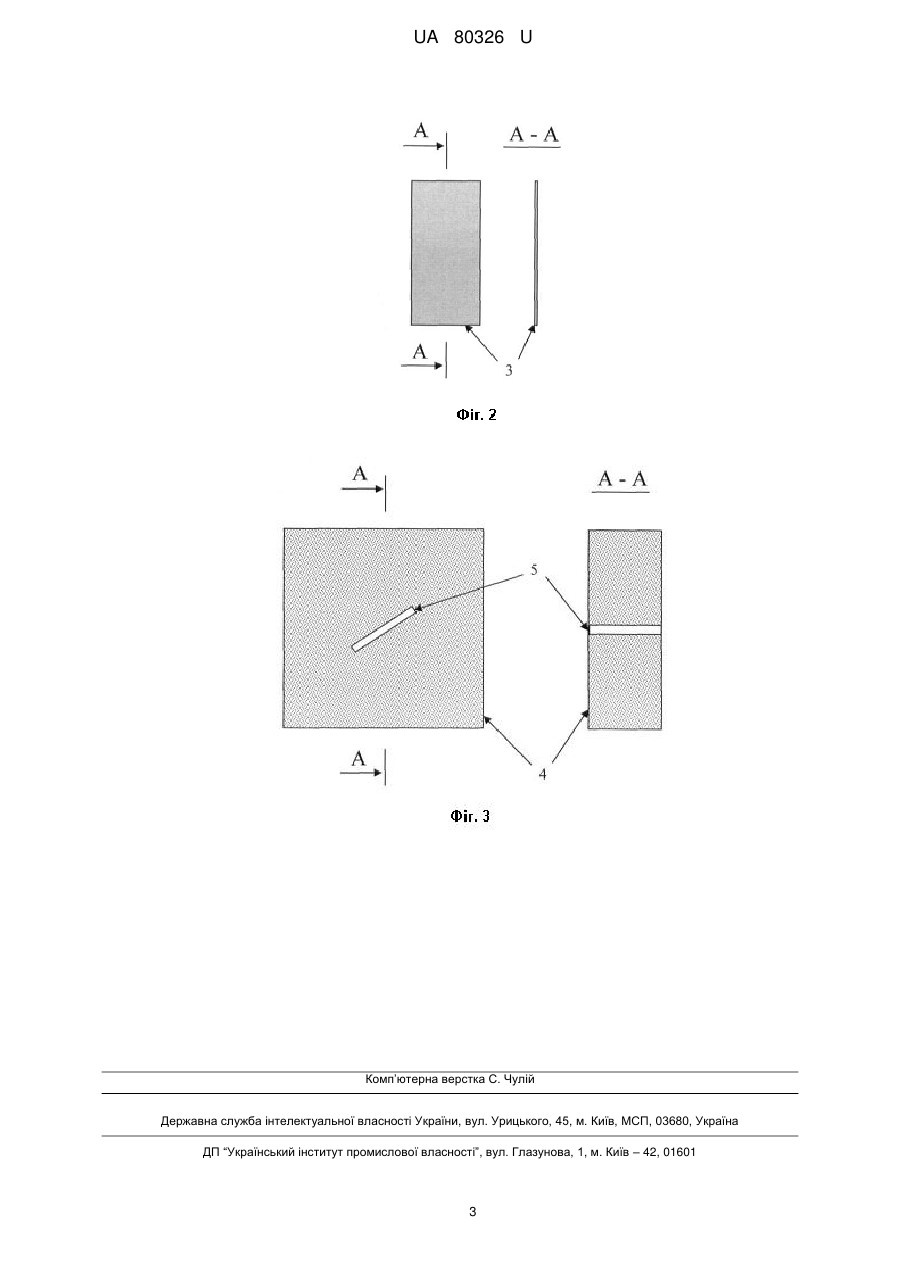

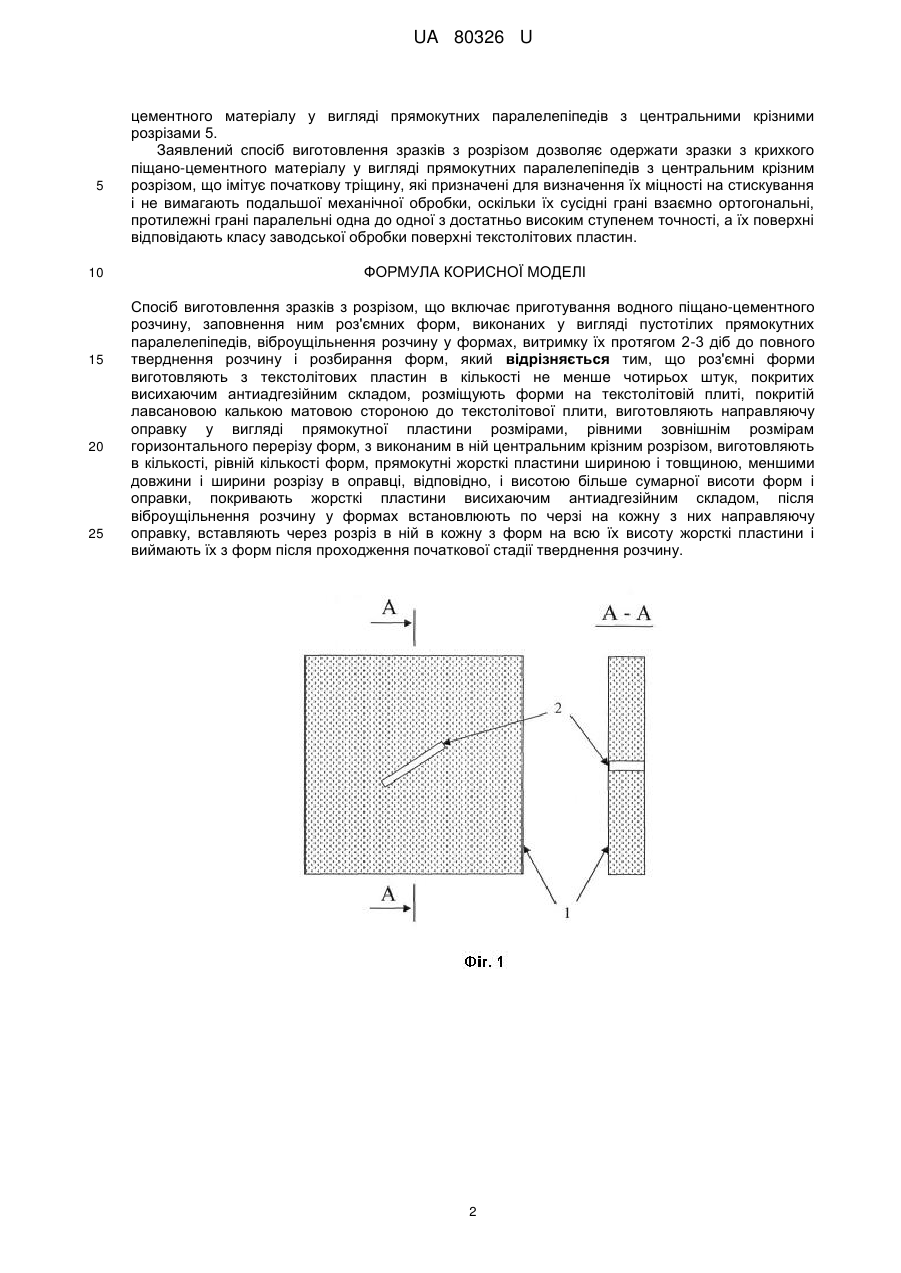

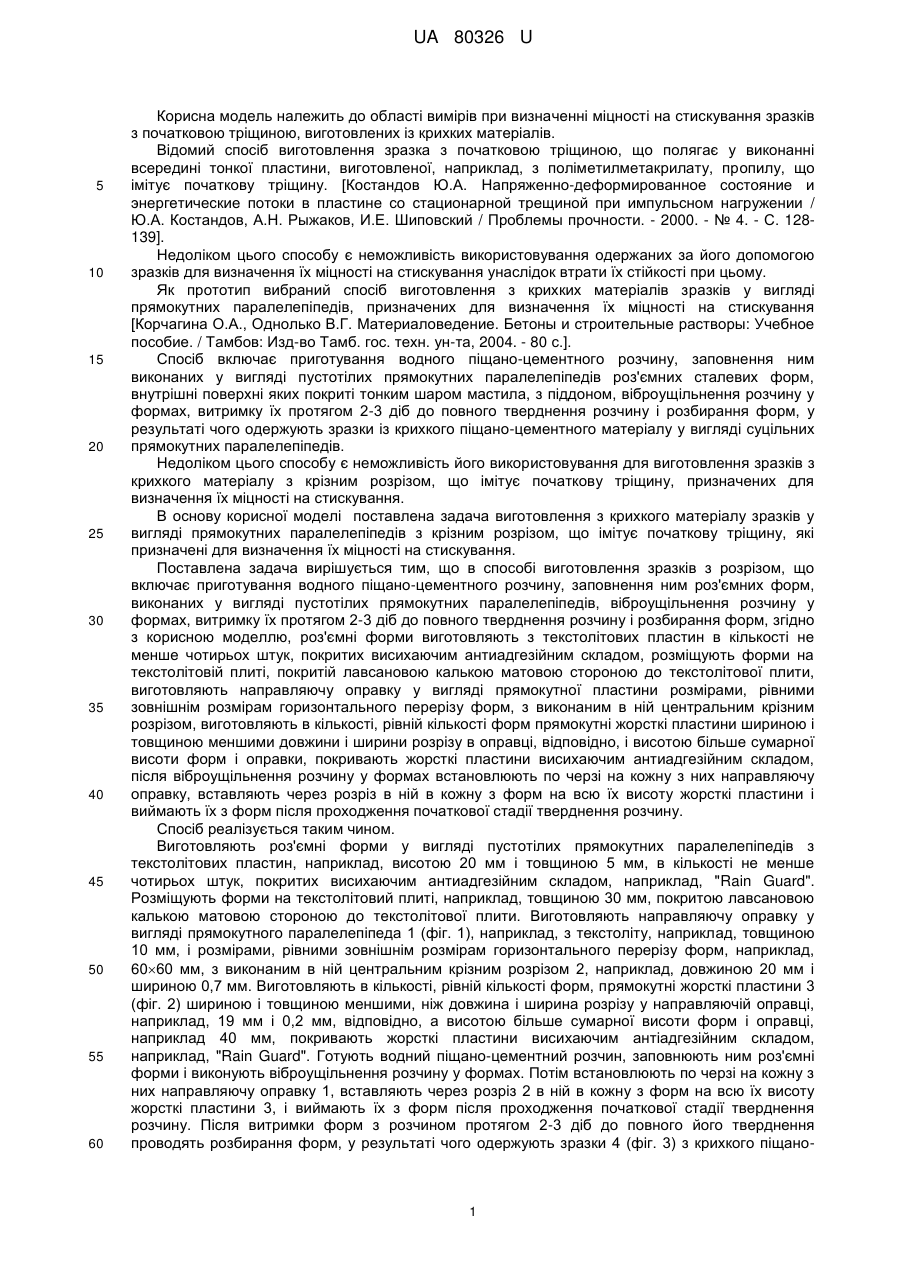

Реферат: UA 80326 U UA 80326 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області вимірів при визначенні міцності на стискування зразків з початковою тріщиною, виготовлених із крихких матеріалів. Відомий спосіб виготовлення зразка з початковою тріщиною, що полягає у виконанні всередині тонкої пластини, виготовленої, наприклад, з поліметилметакрилату, пропилу, що імітує початкову тріщину. [Костандов Ю.А. Напряженно-деформированное состояние и энергетические потоки в пластине со стационарной трещиной при импульсном нагружении / Ю.А. Костандов, А.Н. Рыжаков, И.Е. Шиповский / Проблемы прочности. - 2000. - № 4. - С. 128139]. Недоліком цього способу є неможливість використовування одержаних за його допомогою зразків для визначення їх міцності на стискування унаслідок втрати їх стійкості при цьому. Як прототип вибраний спосіб виготовлення з крихких матеріалів зразків у вигляді прямокутних паралелепіпедів, призначених для визначення їх міцності на стискування [Корчагина О.А., Однолько В.Г. Материаловедение. Бетоны и строительные растворы: Учебное пособие. / Тамбов: Изд-во Тамб. гос. техн. ун-та, 2004. - 80 с.]. Спосіб включає приготування водного піщано-цементного розчину, заповнення ним виконаних у вигляді пустотілих прямокутних паралелепіпедів роз'ємних сталевих форм, внутрішні поверхні яких покриті тонким шаром мастила, з піддоном, віброущільнення розчину у формах, витримку їх протягом 2-3 діб до повного тверднення розчину і розбирання форм, у результаті чого одержують зразки із крихкого піщано-цементного матеріалу у вигляді суцільних прямокутних паралелепіпедів. Недоліком цього способу є неможливість його використовування для виготовлення зразків з крихкого матеріалу з крізним розрізом, що імітує початкову тріщину, призначених для визначення їх міцності на стискування. В основу корисної моделі поставлена задача виготовлення з крихкого матеріалу зразків у вигляді прямокутних паралелепіпедів з крізним розрізом, що імітує початкову тріщину, які призначені для визначення їх міцності на стискування. Поставлена задача вирішується тим, що в способі виготовлення зразків з розрізом, що включає приготування водного піщано-цементного розчину, заповнення ним роз'ємних форм, виконаних у вигляді пустотілих прямокутних паралелепіпедів, віброущільнення розчину у формах, витримку їх протягом 2-3 діб до повного тверднення розчину і розбирання форм, згідно з корисною моделлю, роз'ємні форми виготовляють з текстолітових пластин в кількості не менше чотирьох штук, покритих висихаючим антиадгезійним складом, розміщують форми на текстолітовій плиті, покритій лавсановою калькою матовою стороною до текстолітової плити, виготовляють направляючу оправку у вигляді прямокутної пластини розмірами, рівними зовнішнім розмірам горизонтального перерізу форм, з виконаним в ній центральним крізним розрізом, виготовляють в кількості, рівній кількості форм прямокутні жорсткі пластини шириною і товщиною меншими довжини і ширини розрізу в оправці, відповідно, і висотою більше сумарної висоти форм і оправки, покривають жорсткі пластини висихаючим антиадгезійним складом, після віброущільнення розчину у формах встановлюють по черзі на кожну з них направляючу оправку, вставляють через розріз в ній в кожну з форм на всю їх висоту жорсткі пластини і виймають їх з форм після проходження початкової стадії тверднення розчину. Спосіб реалізується таким чином. Виготовляють роз'ємні форми у вигляді пустотілих прямокутних паралелепіпедів з текстолітових пластин, наприклад, висотою 20 мм і товщиною 5 мм, в кількості не менше чотирьох штук, покритих висихаючим антиадгезійним складом, наприклад, "Rain Guard". Розміщують форми на текстолітовий плиті, наприклад, товщиною 30 мм, покритою лавсановою калькою матовою стороною до текстолітової плити. Виготовляють направляючу оправку у вигляді прямокутного паралелепіпеда 1 (фіг. 1), наприклад, з текстоліту, наприклад, товщиною 10 мм, і розмірами, рівними зовнішнім розмірам горизонтального перерізу форм, наприклад, 6060 мм, з виконаним в ній центральним крізним розрізом 2, наприклад, довжиною 20 мм і шириною 0,7 мм. Виготовляють в кількості, рівній кількості форм, прямокутні жорсткі пластини 3 (фіг. 2) шириною і товщиною меншими, ніж довжина і ширина розрізу у направляючій оправці, наприклад, 19 мм і 0,2 мм, відповідно, а висотою більше сумарної висоти форм і оправці, наприклад 40 мм, покривають жорсткі пластини висихаючим антіадгезійним складом, наприклад, "Rain Guard". Готують водний піщано-цементний розчин, заповнюють ним роз'ємні форми і виконують віброущільнення розчину у формах. Потім встановлюють по черзі на кожну з них направляючу оправку 1, вставляють через розріз 2 в ній в кожну з форм на всю їх висоту жорсткі пластини 3, і виймають їх з форм після проходження початкової стадії тверднення розчину. Після витримки форм з розчином протягом 2-3 діб до повного його тверднення проводять розбирання форм, у результаті чого одержують зразки 4 (фіг. 3) з крихкого піщано 1 UA 80326 U 5 10 15 20 25 цементного матеріалу у вигляді прямокутних паралелепіпедів з центральними крізними розрізами 5. Заявлений спосіб виготовлення зразків з розрізом дозволяє одержати зразки з крихкого піщано-цементного матеріалу у вигляді прямокутних паралелепіпедів з центральним крізним розрізом, що імітує початкову тріщину, які призначені для визначення їх міцності на стискування і не вимагають подальшої механічної обробки, оскільки їх сусідні грані взаємно ортогональні, протилежні грані паралельні одна до одної з достатньо високим ступенем точності, а їх поверхні відповідають класу заводської обробки поверхні текстолітових пластин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення зразків з розрізом, що включає приготування водного піщано-цементного розчину, заповнення ним роз'ємних форм, виконаних у вигляді пустотілих прямокутних паралелепіпедів, віброущільнення розчину у формах, витримку їх протягом 2-3 діб до повного тверднення розчину і розбирання форм, який відрізняється тим, що роз'ємні форми виготовляють з текстолітових пластин в кількості не менше чотирьох штук, покритих висихаючим антиадгезійним складом, розміщують форми на текстолітовій плиті, покритій лавсановою калькою матовою стороною до текстолітової плити, виготовляють направляючу оправку у вигляді прямокутної пластини розмірами, рівними зовнішнім розмірам горизонтального перерізу форм, з виконаним в ній центральним крізним розрізом, виготовляють в кількості, рівній кількості форм, прямокутні жорсткі пластини шириною і товщиною, меншими довжини і ширини розрізу в оправці, відповідно, і висотою більше сумарної висоти форм і оправки, покривають жорсткі пластини висихаючим антиадгезійним складом, після віброущільнення розчину у формах встановлюють по черзі на кожну з них направляючу оправку, вставляють через розріз в ній в кожну з форм на всю їх висоту жорсткі пластини і виймають їх з форм після проходження початкової стадії тверднення розчину. 2 UA 80326 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
