Овершот

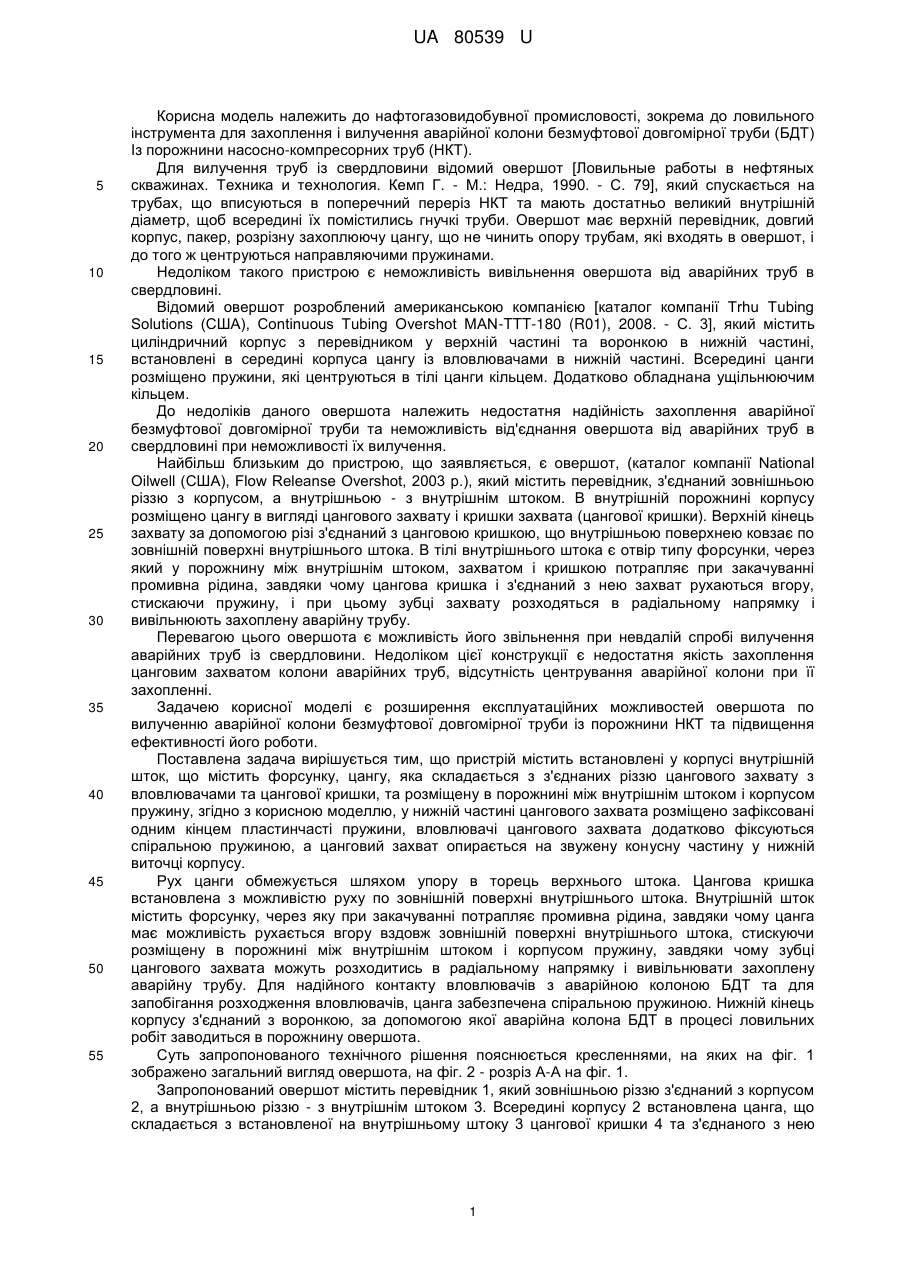

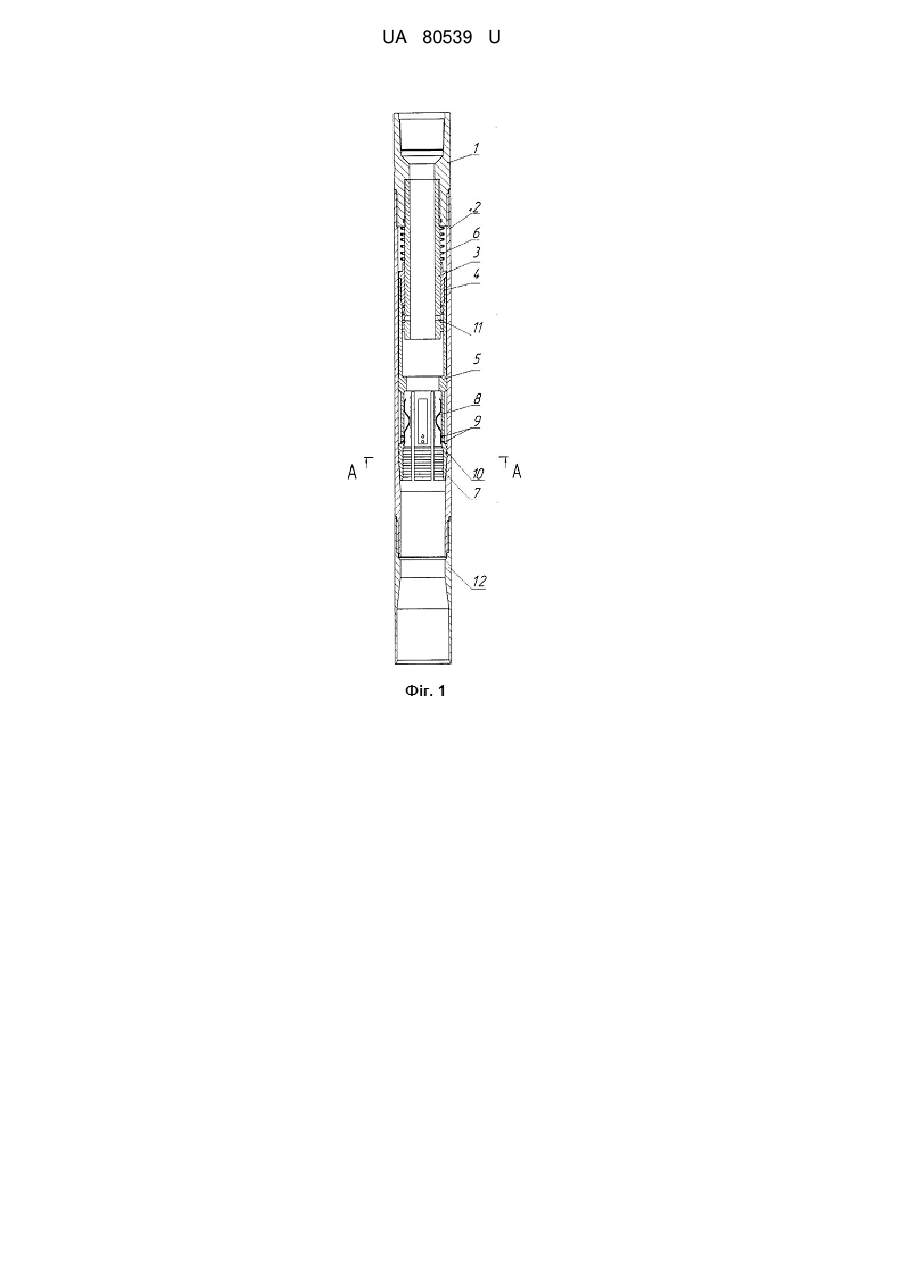

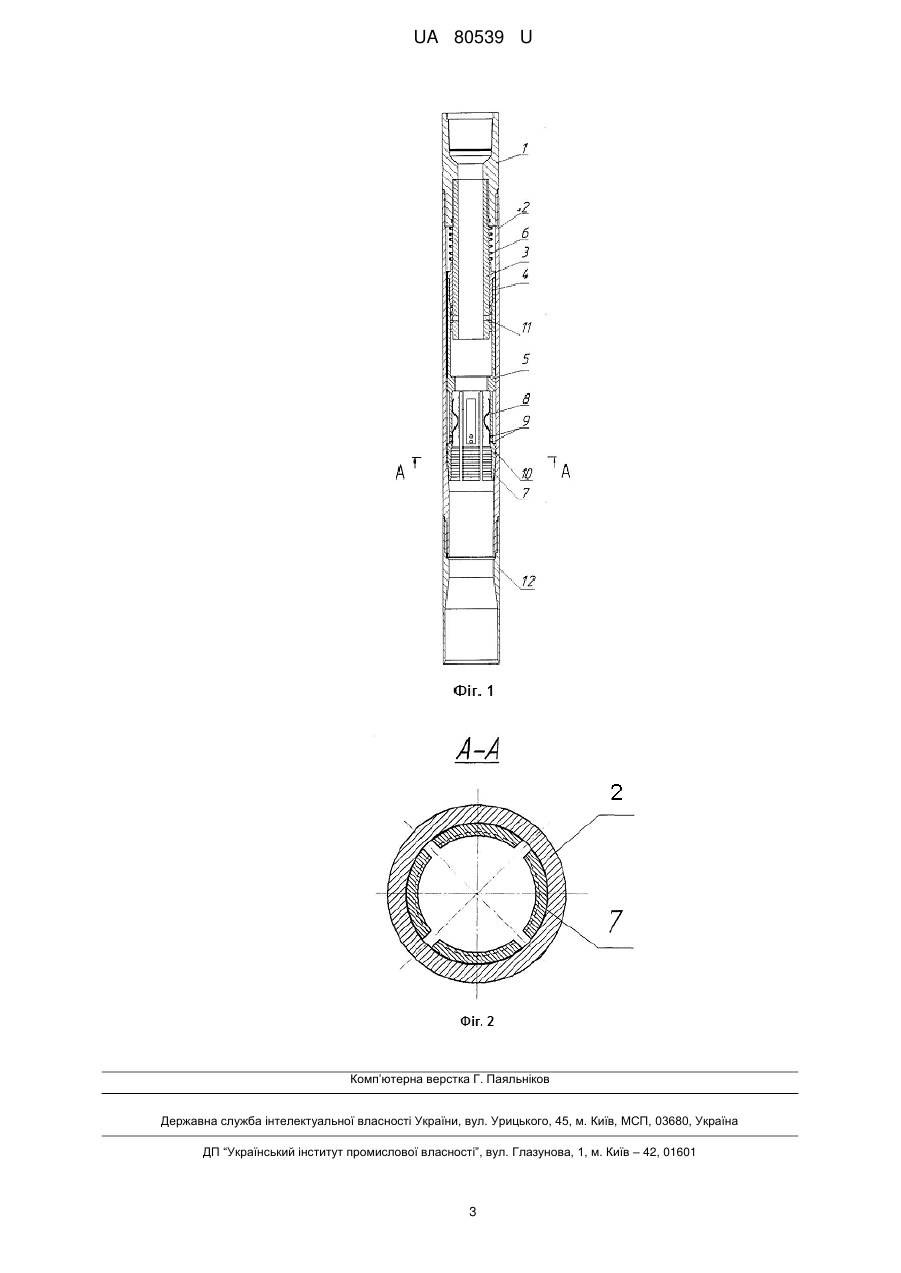

Реферат: Овершот містить циліндричний корпус з перевідником, внутрішній шток, що містить форсунку, цангу, цанговий захват з вловлювачами та цангову кришку, пружину. У нижній частині цангового захвата розміщено пластинчасті пружини. Вловлювачі цангового захвата додатково фіксуються спіральною пружиною. При цьому цанговий захват опирається на звужену конусну частину у нижній виточці корпусу. UA 80539 U (12) UA 80539 U UA 80539 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазовидобувної промисловості, зокрема до ловильного інструмента для захоплення і вилучення аварійної колони безмуфтової довгомірної труби (БДТ) Із порожнини насосно-компресорних труб (НКТ). Для вилучення труб із свердловини відомий овершот [Ловильные работы в нефтяных скважинах. Техника и технология. Кемп Г. - М.: Недра, 1990. - С. 79], який спускається на трубах, що вписуються в поперечний переріз НКТ та мають достатньо великий внутрішній діаметр, щоб всередині їх помістились гнучкі труби. Овершот має верхній перевідник, довгий корпус, пакер, розрізну захоплюючу цангу, що не чинить опору трубам, які входять в овершот, і до того ж центруються направляючими пружинами. Недоліком такого пристрою є неможливість вивільнення овершота від аварійних труб в свердловині. Відомий овершот розроблений американською компанією [каталог компанії Trhu Tubing Solutions (США), Continuous Tubing Overshot MAN-TTT-180 (R01), 2008. - С. 3], який містить циліндричний корпус з перевідником у верхній частині та воронкою в нижній частині, встановлені в середині корпуса цангу із вловлювачами в нижній частині. Всередині цанги розміщено пружини, які центруються в тілі цанги кільцем. Додатково обладнана ущільнюючим кільцем. До недоліків даного овершота належить недостатня надійність захоплення аварійної безмуфтової довгомірної труби та неможливість від'єднання овершота від аварійних труб в свердловині при неможливості їх вилучення. Найбільш близьким до пристрою, що заявляється, є овершот, (каталог компанії National Oilwell (США), Flow Releanse Overshot, 2003 р.), який містить перевідник, з'єднаний зовнішньою різзю з корпусом, а внутрішньою - з внутрішнім штоком. В внутрішній порожнині корпусу розміщено цангу в вигляді цангового захвату і кришки захвата (цангової кришки). Верхній кінець захвату за допомогою різі з'єднаний з цанговою кришкою, що внутрішньою поверхнею ковзає по зовнішній поверхні внутрішнього штока. В тілі внутрішнього штока є отвір типу форсунки, через який у порожнину між внутрішнім штоком, захватом і кришкою потрапляє при закачуванні промивна рідина, завдяки чому цангова кришка і з'єднаний з нею захват рухаються вгору, стискаючи пружину, і при цьому зубці захвату розходяться в радіальному напрямку і вивільнюють захоплену аварійну трубу. Перевагою цього овершота є можливість його звільнення при невдалій спробі вилучення аварійних труб із свердловини. Недоліком цієї конструкції є недостатня якість захоплення цанговим захватом колони аварійних труб, відсутність центрування аварійної колони при її захопленні. Задачею корисної моделі є розширення експлуатаційних можливостей овершота по вилученню аварійної колони безмуфтової довгомірної труби із порожнини НКТ та підвищення ефективності його роботи. Поставлена задача вирішується тим, що пристрій містить встановлені у корпусі внутрішній шток, що містить форсунку, цангу, яка складається з з'єднаних різзю цангового захвату з вловлювачами та цангової кришки, та розміщену в порожнині між внутрішнім штоком і корпусом пружину, згідно з корисною моделлю, у нижній частині цангового захвата розміщено зафіксовані одним кінцем пластинчасті пружини, вловлювачі цангового захвата додатково фіксуються спіральною пружиною, а цанговий захват опирається на звужену конусну частину у нижній виточці корпусу. Рух цанги обмежується шляхом упору в торець верхнього штока. Цангова кришка встановлена з можливістю руху по зовнішній поверхні внутрішнього штока. Внутрішній шток містить форсунку, через яку при закачуванні потрапляє промивна рідина, завдяки чому цанга має можливість рухається вгору вздовж зовнішній поверхні внутрішнього штока, стискуючи розміщену в порожнині між внутрішнім штоком і корпусом пружину, завдяки чому зубці цангового захвата можуть розходитись в радіальному напрямку і вивільнювати захоплену аварійну трубу. Для надійного контакту вловлювачів з аварійною колоною БДТ та для запобігання розходження вловлювачів, цанга забезпечена спіральною пружиною. Нижній кінець корпусу з'єднаний з воронкою, за допомогою якої аварійна колона БДТ в процесі ловильних робіт заводиться в порожнину овершота. Суть запропонованого технічного рішення пояснюється кресленнями, на яких на фіг. 1 зображено загальний вигляд овершота, на фіг. 2 - розріз А-А на фіг. 1. Запропонований овершот містить перевідник 1, який зовнішньою різзю з'єднаний з корпусом 2, а внутрішньою різзю - з внутрішнім штоком 3. Всередині корпусу 2 встановлена цанга, що складається з встановленої на внутрішньому штоку 3 цангової кришки 4 та з'єднаного з нею 1 UA 80539 U 5 10 15 20 25 30 35 40 45 50 різзю цангового захвата 5, який опирається на звужену конусну частину у нижній виточці корпусу 2. В порожнині між переводником 1, цанговою кришкою 4, внутрішнім штоком 3 та корпусом 2 розміщено пружину 6. Цанговий захват 5 має в нижній частині вловлювачі 7, які в процесі ловильних робіт взаємодіють із зовнішньою поверхнею аварійної колони БДТ. Всередині цанги у нижній частині цангового захвата 5 розміщено пластинчасті пружини 8. У даному випадку встановлені чотири пластинчасті пружини 8, які одним кінцем зафіксовані в цанговому захваті 5 заклепками 9, а інший кінець може вільно пересуватись по внутрішній поверхні цангового захвата 5, завдяки чому в процесі ловильних робіт центрується аварійна колона БДТ та зменшується зношення зубців цанги. Вловлювачі 7 цангового захвата 5 додатково фіксуються спіральною пружиною 10 для кращого захоплення колони БДТ. Внутрішній шток 3 має отвір типу форсунки 11, через який у порожнину між внутрішнім штоком 3, цанговим захватом 5 і цанговою кришкою 4 потрапляє при закачуванні промивна рідина. Нижній кінець корпусу 2 з'єднаний з воронкою 12, за допомогою якої аварійна колона БДТ в процесі ловильних робіт заводиться в порожнину овершота. Рух цангового захвата 5 в порожнині корпусу 2 обмежується у верхній частині пристрою шляхом упору в торець внутрішнього штока 3, а в нижній частині - звуженою конусною частиною у нижній виточці корпусу 2. Принцип роботи овершота полягає в наступному. При необхідності вилучення прихопленої БДТ із внутрішньої порожнини НКТ овершот приєднують до відповідної за розміром колони насосно-компресорних труб і опускають в свердловину до торця аварійної труби, яка заводиться в середину овершота. При подальшому опусканні овершота цанговий захват 5 підіймається по нижній звуженій частині корпуса 2 до упору в торець внутрішнього штока 3, і вловлювачі 7 розсуваються та пропускають всередину аварійну БДТ. Підіймаючись по внутрішній поверхні овершота, кінець аварійної БДТ центрується пластинчастими пружинами 8. При підйомі овершота вгору цанговий захват 5, опускаючись в конусну частину корпусу 2, вловлювачами захоплює БДТ, що дозволяє вилучити аварійну трубу. При невдалій спробі вилучення аварійних труб із свердловини конструкція овершота дозволяє від'єднати інструмент від аварійної колони шляхом прокачування промивної рідини, яка через форсунку 11 потрапляє у порожнину між внутрішнім штоком 3, цанговим захватом 5 і цанговою кришкою 4, завдяки чому кришка 4 і приєднаний до неї захват 5 під дією рідини рухаються вгору вздовж зовнішньої поверхні внутрішнього штока 3, стискуючи пружину 6, яку розміщено в порожнині між внутрішнім штоком 3 і корпусом 2, і при цьому зубці цангового захвата 5 розходяться в радіальному напрямку і вивільнюють захоплену аварійну БДТ. Впровадження запропонованого технічного рішення дозволяє розширити область використання овершота завдяки надійнішому захопленню аварійної БДТ та робить можливим його багаторазове використання, оскільки овершот можна звільнити від аварійних БДТ на будьякій стадії ловильних робіт. Все це, в кінцевому результаті, дозволяє підвищити надійність та ефективність проведення ловильних робіт, а також знизити їх вартість шляхом економії на виготовленні та використанні більшого числа ловильних інструментів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Овершот, що містить циліндричний корпус з перевідником, у якому встановлені внутрішній шток, що містить форсунку та цанга, що складається з з'єднаних різзю цангового захвату з вловлювачами та цангової кришки, а в порожнині між внутрішнім штоком і корпусом розміщено пружину, який відрізняється тим, що у нижній частині цангового захвата розміщено пластинчасті пружини таким чином, що одним кінцем зафіксовані в захваті, а інший кінець може вільно пересуватись по внутрішній поверхні захвата, вловлювачі цангового захвата додатково фіксуються спіральною пружиною, при цьому цанговий захват опирається на звужену конусну частину у нижній виточці корпусу. 2 UA 80539 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
