Безкислотний картон із бактерицидними властивостями

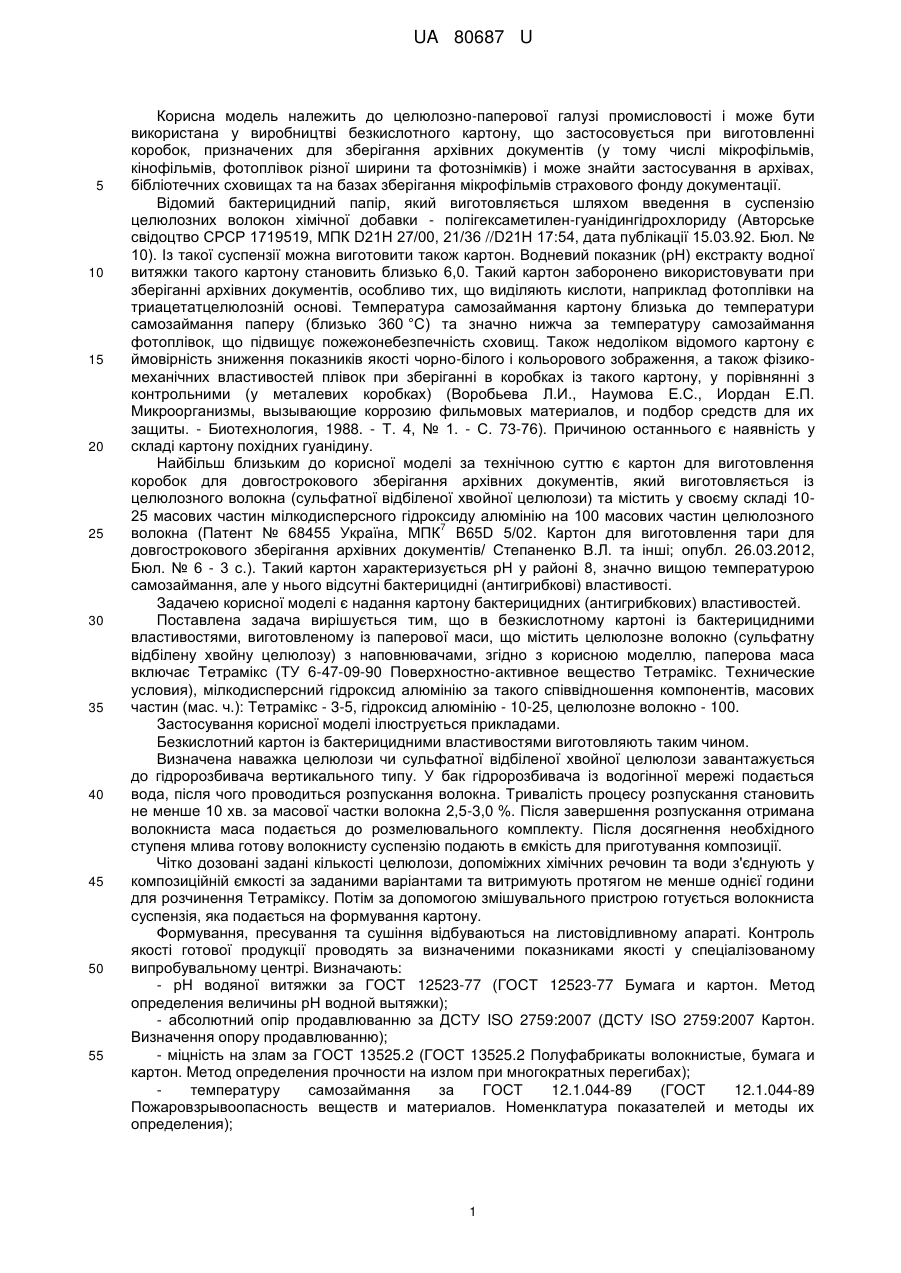

Реферат: Безкислотний картон із бактерицидними властивостями, виготовлений із паперової маси, містить целюлозне волокно чи сульфатну відбілену хвойну целюлозу з наповнювачами та Тетрамікс. UA 80687 U (12) UA 80687 U UA 80687 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до целюлозно-паперової галузі промисловості і може бути використана у виробництві безкислотного картону, що застосовується при виготовленні коробок, призначених для зберігання архівних документів (у тому числі мікрофільмів, кінофільмів, фотоплівок різної ширини та фотознімків) і може знайти застосування в архівах, бібліотечних сховищах та на базах зберігання мікрофільмів страхового фонду документації. Відомий бактерицидний папір, який виготовляється шляхом введення в суспензію целюлозних волокон хімічної добавки - полігексаметилен-гуанідингідрохлориду (Авторське свідоцтво СРСР 1719519, МПК D21Н 27/00, 21/36 //D21Н 17:54, дата публікації 15.03.92. Бюл. № 10). Із такої суспензії можна виготовити також картон. Водневий показник (рН) екстракту водної витяжки такого картону становить близько 6,0. Такий картон заборонено використовувати при зберіганні архівних документів, особливо тих, що виділяють кислоти, наприклад фотоплівки на триацетатцелюлозній основі. Температура самозаймання картону близька до температури самозаймання паперу (близько 360 °C) та значно нижча за температуру самозаймання фотоплівок, що підвищує пожежонебезпечність сховищ. Також недоліком відомого картону є ймовірність зниження показників якості чорно-білого і кольорового зображення, а також фізикомеханічних властивостей плівок при зберіганні в коробках із такого картону, у порівнянні з контрольними (у металевих коробках) (Воробьева Л.И., Наумова Е.С., Иордан Е.П. Микроорганизмы, вызывающие коррозию фильмовых материалов, и подбор средств для их защиты. - Биотехнология, 1988. - Т. 4, № 1. - С. 73-76). Причиною останнього є наявність у складі картону похідних гуанідину. Найбільш близьким до корисної моделі за технічною суттю є картон для виготовлення коробок для довгострокового зберігання архівних документів, який виготовляється із целюлозного волокна (сульфатної відбіленої хвойної целюлози) та містить у своєму складі 1025 масових частин мілкодисперсного гідроксиду алюмінію на 100 масових частин целюлозного 7 волокна (Патент № 68455 Україна, МПК B65D 5/02. Картон для виготовлення тари для довгострокового зберігання архівних документів/ Степаненко В.Л. та інші; опубл. 26.03.2012, Бюл. № 6 - 3 с.). Такий картон характеризується рН у районі 8, значно вищою температурою самозаймання, але у нього відсутні бактерицидні (антигрибкові) властивості. Задачею корисної моделі є надання картону бактерицидних (антигрибкових) властивостей. Поставлена задача вирішується тим, що в безкислотному картоні із бактерицидними властивостями, виготовленому із паперової маси, що містить целюлозне волокно (сульфатну відбілену хвойну целюлозу) з наповнювачами, згідно з корисною моделлю, паперова маса включає Тетрамікс (ТУ 6-47-09-90 Поверхностно-активное вещество Тетрамікс. Технические условия), мілкодисперсний гідроксид алюмінію за такого співвідношення компонентів, масових частин (мас. ч.): Тетрамікс - 3-5, гідроксид алюмінію - 10-25, целюлозне волокно - 100. Застосування корисної моделі ілюструється прикладами. Безкислотний картон із бактерицидними властивостями виготовляють таким чином. Визначена наважка целюлози чи сульфатної відбіленої хвойної целюлози завантажується до гідророзбивача вертикального типу. У бак гідророзбивача із водогінної мережі подається вода, після чого проводиться розпускання волокна. Тривалість процесу розпускання становить не менше 10 хв. за масової частки волокна 2,5-3,0 %. Після завершення розпускання отримана волокниста маса подається до розмелювального комплекту. Після досягнення необхідного ступеня млива готову волокнисту суспензію подають в ємкість для приготування композиції. Чітко дозовані задані кількості целюлози, допоміжних хімічних речовин та води з'єднують у композиційній ємкості за заданими варіантами та витримують протягом не менше однієї години для розчинення Тетраміксу. Потім за допомогою змішувального пристрою готується волокниста суспензія, яка подається на формування картону. Формування, пресування та сушіння відбуваються на листовідливному апараті. Контроль якості готової продукції проводять за визначеними показниками якості у спеціалізованому випробувальному центрі. Визначають: - рН водяної витяжки за ГОСТ 12523-77 (ГОСТ 12523-77 Бумага и картон. Метод определения величины рН водной вытяжки); - абсолютний опір продавлюванню за ДСТУ ISO 2759:2007 (ДСТУ ISO 2759:2007 Картон. Визначення опору продавлюванню); - міцність на злам за ГОСТ 13525.2 (ГОСТ 13525.2 Полуфабрикаты волокнистые, бумага и картон. Метод определения прочности на излом при многократных перегибах); температуру самозаймання за ГОСТ 12.1.044-89 (ГОСТ 12.1.044-89 Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения); 1 UA 80687 U 5 10 - грибостійкість за методикою розробленою з врахуванням вимог ГОСТ 9.048 (ГОСТ 9.04875 Единая система защиты от коррозии и старения. Изделия технические. Метод испытаний на устойчивость к воздействию плесневых грибов) та ГОСТ 12.4.152 (ГОСТ 12.4.152-85 Система стандартов безопасности труда. Кожа искусственная. Методы определения грибостойкости). Суть методів, наведених у методиці визначення грибостійкості, полягає у визначенні ступеня виразності захисної дії різних концентрацій фунгіциду (Тетраміксу) в картоні по інтенсивності пригнічення росту деяких видів плісеневих грибів. Для проведення випробувань використовували найбільш небезпечні за своєю дією штами грибів: Aspergillus niger ATCC 16404 та Aspergillus fumigatus ВКПГf-59/В-770. При випробуванні вимірювали діаметр зони затримки росту грибів навколо смужок картону, які поміщали на дно чашки Петрі з контамінованим живильним середовищем Сабуро. Тривалість випробування складала 5 діб. Оцінка ефективності дії фунгіциду наведена у таблиці. Таблиця Оцінка отриманих результатів Оцінка ефективної дії фунгіциду (в балах) Метод оцінки ефективності 2 (задовільно та його ознаки 3 (неефективна) 1 (ефективна) 0 (фунгіцидна) ефективна) Визначення діаметра зони 25 затримки росту, в мм 15 Склад волокнистої суспензії за прикладами та показники якості одержаного картону наведені в таблиці. В таблиці також наведені значення показників картону, виготовленого із целюлозного волокна із гідроксидом алюмінію без Тетраміксу. 20 Показники Вміст гідроксиду алюмінію, мас. ч. на 100 мас. ч. целюлозного волокна Вміст Тетраміксу, мас. ч. на 100 мас. ч. целюлозного волокна рН водної витяжки Абсолютний опір продавлюванню, кПа Опір зламу, кількість повторних перегинів Температура самозаймання, °C Оцінка ефективної дії фунгіциду, бали 25 Картон без Тетраміксу Приклад 1 Приклад 2 Приклад 3 20 20 20 20 2 3 5 8,30 8,1 8,0 7,7 1570 1630 1540 1310 4035 4140 3875 3300 390 390 390 385 3 1 1 0 Введення Тетраміксу в кількостях менших 2 мас. ч. на 100 мас. ч. целюлози дає незначний ефект, тому економічно недоцільне. Введення Тетраміксу в кількостях більших 5 мас. ч. на 100 мас. ч. целюлози призводить до погіршення міцності картону, тому недоцільне. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Безкислотний картон із бактерицидними властивостями, виготовлений із паперової маси, що містить целюлозне волокно чи сульфатну відбілену хвойну целюлозу з наповнювачами, який відрізняється тим, що паперова маса включає Тетрамікс при наступному співвідношенні компонентів, мас. част.: целюлозне волокно - 100, Тетрамікс - 3-5, гідроксид алюмінію - 10-25. 2 UA 80687 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
