Картон для виготовлення тари для довгострокового зберігання архівних документів

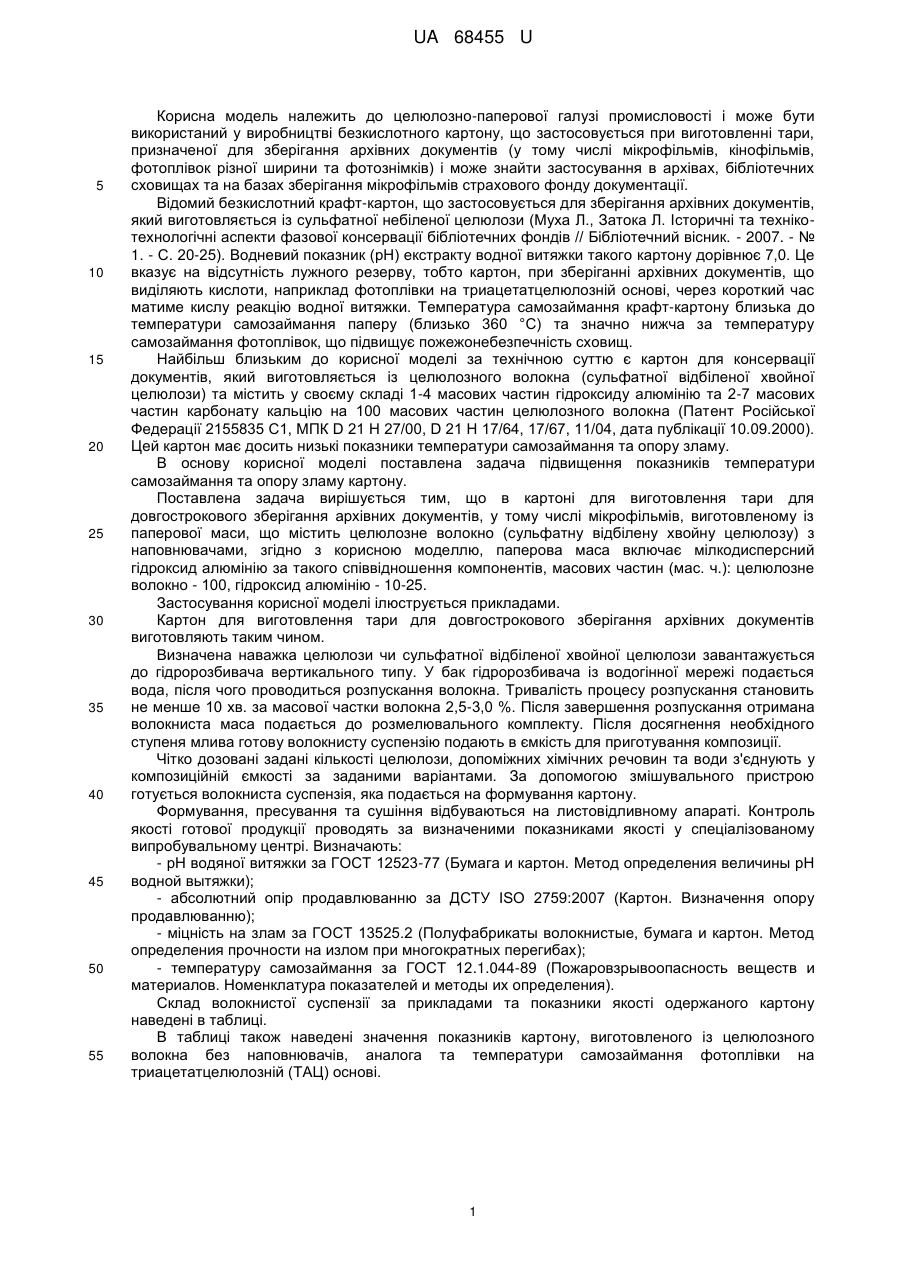

Реферат: Картон для виготовлення тари для довгострокового зберігання архівних документів виготовлений із паперової маси, що містить целюлозне волокно чи сульфатну відбілену хвойну целюлозу з наповнювачами. Паперова маса включає мілкодисперсний гідроксид алюмінію. UA 68455 U (12) UA 68455 U UA 68455 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до целюлозно-паперової галузі промисловості і може бути використаний у виробництві безкислотного картону, що застосовується при виготовленні тари, призначеної для зберігання архівних документів (у тому числі мікрофільмів, кінофільмів, фотоплівок різної ширини та фотознімків) і може знайти застосування в архівах, бібліотечних сховищах та на базах зберігання мікрофільмів страхового фонду документації. Відомий безкислотний крафт-картон, що застосовується для зберігання архівних документів, який виготовляється із сульфатної небіленої целюлози (Муха Л., Затока Л. Історичні та технікотехнологічні аспекти фазової консервації бібліотечних фондів // Бібліотечний вісник. - 2007. - № 1. - С. 20-25). Водневий показник (рН) екстракту водної витяжки такого картону дорівнює 7,0. Це вказує на відсутність лужного резерву, тобто картон, при зберіганні архівних документів, що виділяють кислоти, наприклад фотоплівки на триацетатцелюлозній основі, через короткий час матиме кислу реакцію водної витяжки. Температура самозаймання крафт-картону близька до температури самозаймання паперу (близько 360 °С) та значно нижча за температуру самозаймання фотоплівок, що підвищує пожежонебезпечність сховищ. Найбільш близьким до корисної моделі за технічною суттю є картон для консервації документів, який виготовляється із целюлозного волокна (сульфатної відбіленої хвойної целюлози) та містить у своєму складі 1-4 масових частин гідроксиду алюмінію та 2-7 масових частин карбонату кальцію на 100 масових частин целюлозного волокна (Патент Російської Федерації 2155835 С1, МПК D 21 Н 27/00, D 21 Н 17/64, 17/67, 11/04, дата публікації 10.09.2000). Цей картон має досить низькі показники температури самозаймання та опору зламу. В основу корисної моделі поставлена задача підвищення показників температури самозаймання та опору зламу картону. Поставлена задача вирішується тим, що в картоні для виготовлення тари для довгострокового зберігання архівних документів, у тому числі мікрофільмів, виготовленому із паперової маси, що містить целюлозне волокно (сульфатну відбілену хвойну целюлозу) з наповнювачами, згідно з корисною моделлю, паперова маса включає мілкодисперсний гідроксид алюмінію за такого співвідношення компонентів, масових частин (мас. ч.): целюлозне волокно - 100, гідроксид алюмінію - 10-25. Застосування корисної моделі ілюструється прикладами. Картон для виготовлення тари для довгострокового зберігання архівних документів виготовляють таким чином. Визначена наважка целюлози чи сульфатної відбіленої хвойної целюлози завантажується до гідророзбивача вертикального типу. У бак гідророзбивача із водогінної мережі подається вода, після чого проводиться розпускання волокна. Тривалість процесу розпускання становить не менше 10 хв. за масової частки волокна 2,5-3,0 %. Після завершення розпускання отримана волокниста маса подається до розмелювального комплекту. Після досягнення необхідного ступеня млива готову волокнисту суспензію подають в ємкість для приготування композиції. Чітко дозовані задані кількості целюлози, допоміжних хімічних речовин та води з'єднують у композиційній ємкості за заданими варіантами. За допомогою змішувального пристрою готується волокниста суспензія, яка подається на формування картону. Формування, пресування та сушіння відбуваються на листовідливному апараті. Контроль якості готової продукції проводять за визначеними показниками якості у спеціалізованому випробувальному центрі. Визначають: - рН водяної витяжки за ГОСТ 12523-77 (Бумага и картон. Метод определения величины рН водной вытяжки); - абсолютний опір продавлюванню за ДСТУ ISO 2759:2007 (Картон. Визначення опору продавлюванню); - міцність на злам за ГОСТ 13525.2 (Полуфабрикаты волокнистые, бумага и картон. Метод определения прочности на излом при многократных перегибах); - температуру самозаймання за ГОСТ 12.1.044-89 (Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения). Склад волокнистої суспензії за прикладами та показники якості одержаного картону наведені в таблиці. В таблиці також наведені значення показників картону, виготовленого із целюлозного волокна без наповнювачів, аналога та температури самозаймання фотоплівки на триацетатцелюлозній (ТАЦ) основі. 1 UA 68455 U Показники Вміст гідроксиду алюмінію, мас. ч. на 100 мас. ч. целюлозного волокна Вміст карбонату кальцію, мас. ч. на 100 мас. ч. целюлозного волокна рН водної витяжки Абсолютний опір продавлюванню, кПа Опір зламу, кількість повторних перегинів Температура самозаймання, °С 5 Картон без Приклад 1 Приклад2 Приклад 3 наповнювачів Фотоплівка на ТАЦ основі Аналог 10 20 25 2 4 1 7 6,90 7,4 8,3 8,4 7,0 8,5 2170 1650 1570 1310 3175 3340 4035 2300 365 380 390 395 200 0 90 0 370 37 5 400-405 Введення гідроксиду алюмінію в кількостях менших 10 мас. ч. на 100 мас. ч. целюлози дає незначний ефект щодо підвищення температури самозаймання, тому економічно недоцільне. Введення гідроксиду алюмінію в кількостях більших 25 мас. ч. на 100 мас. ч. целюлози призводить до погіршення міцності картону, тому недоцільне. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Картон для виготовлення тари для довгострокового зберігання архівних документів, в тому числі мікрофільмів, виготовлений із паперової маси, що містить целюлозне волокно чи сульфатну відбілену хвойну целюлозу з наповнювачами, який відрізняється тим, що паперова маса включає мілкодисперсний гідроксид алюмінію за такого співвідношення компонентів, масових частин: целюлозне волокно - 100, гідроксид алюмінію - 10-25. 15 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
