Душ якіменка

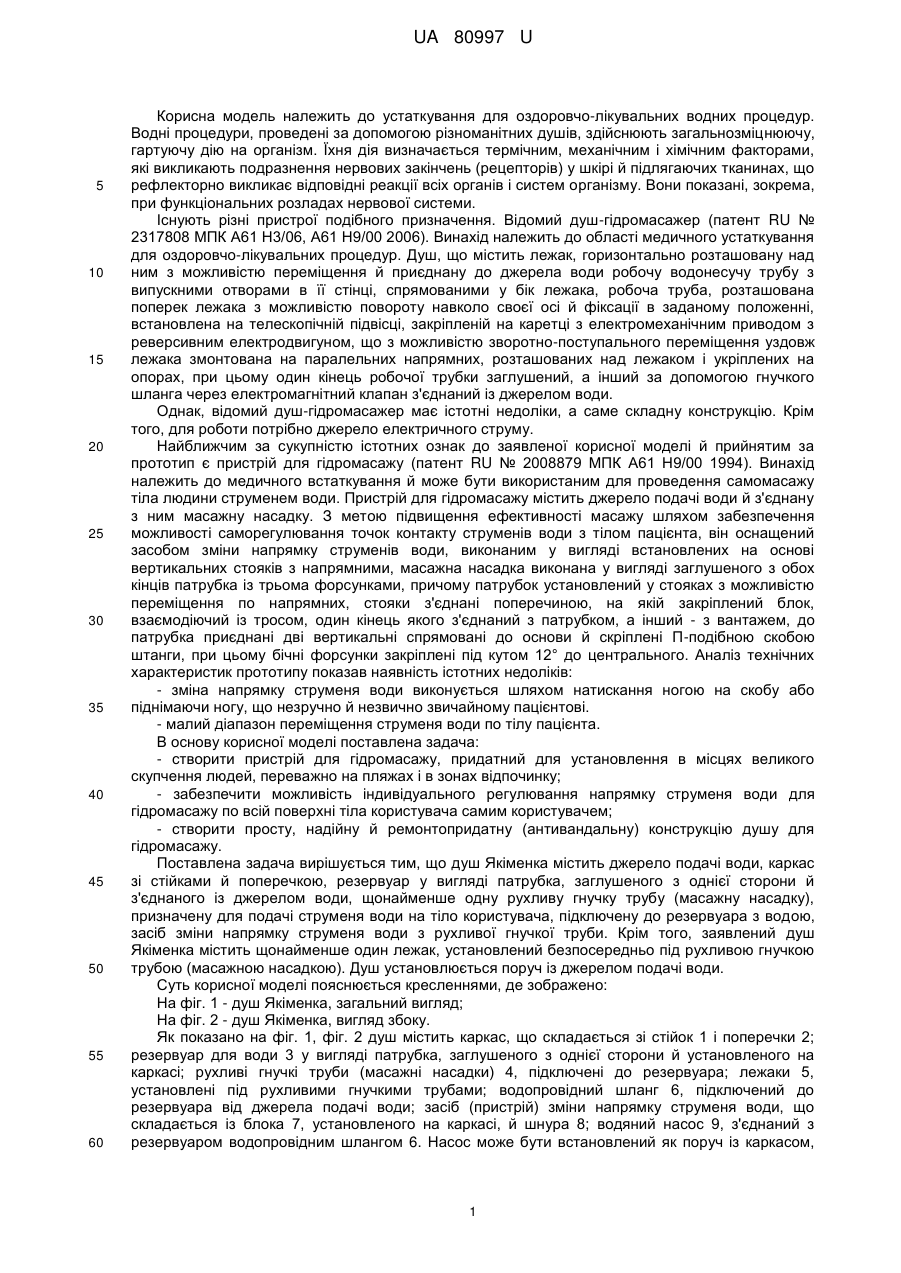

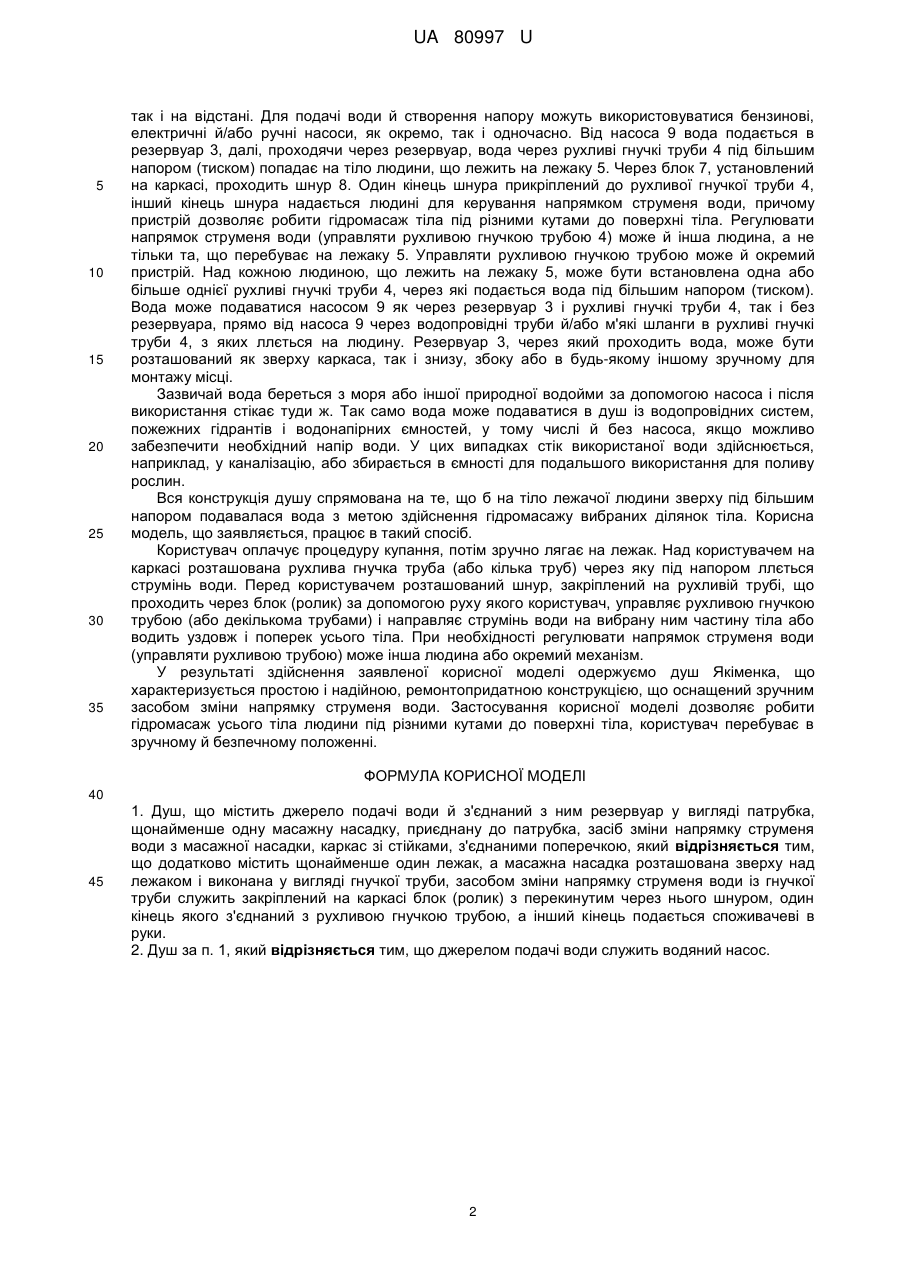

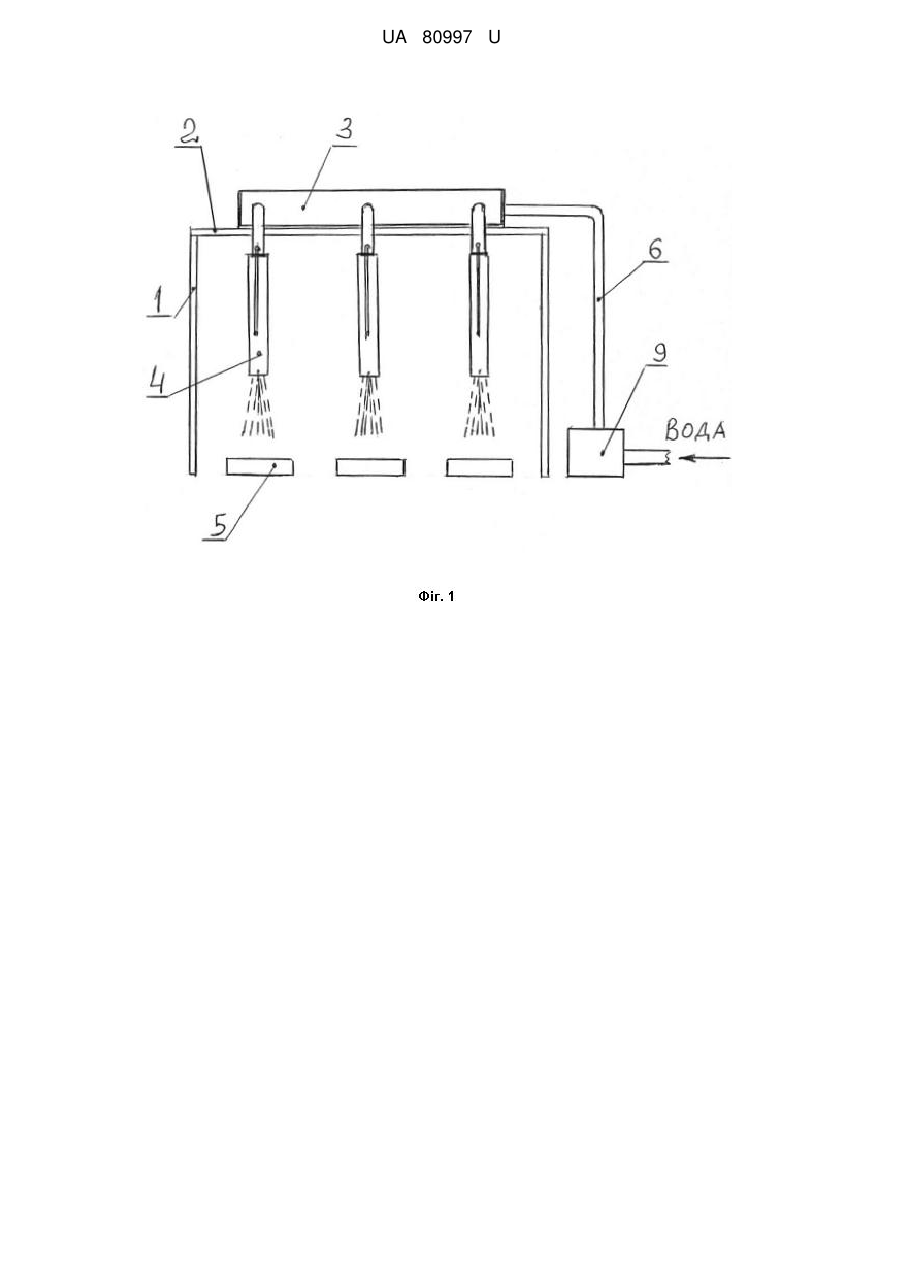

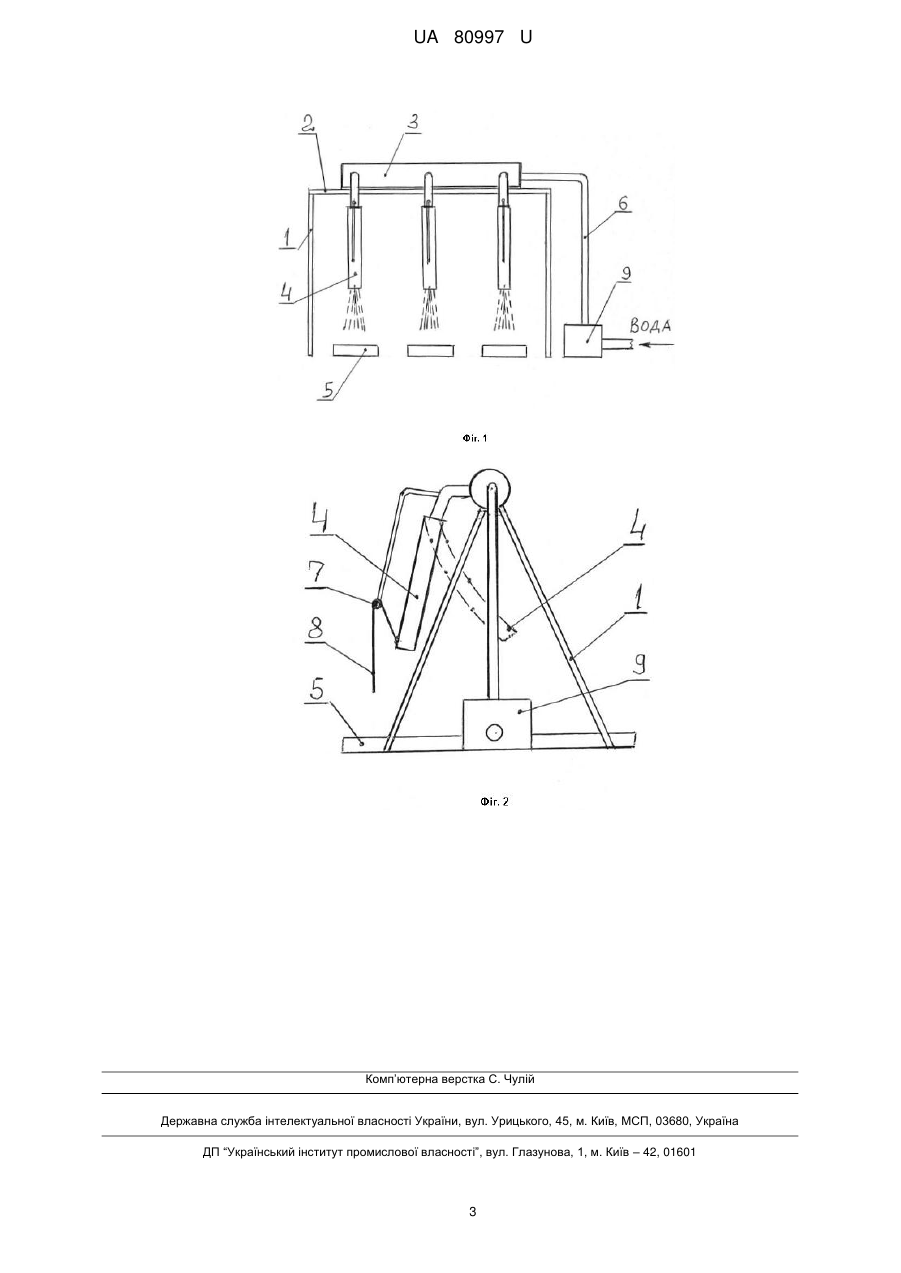

Реферат: UA 80997 U UA 80997 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до устаткування для оздоровчо-лікувальних водних процедур. Водні процедури, проведені за допомогою різноманітних душів, здійснюють загальнозміцнюючу, гартуючу дію на організм. Їхня дія визначається термічним, механічним і хімічним факторами, які викликають подразнення нервових закінчень (рецепторів) у шкірі й підлягаючих тканинах, що рефлекторно викликає відповідні реакції всіх органів і систем організму. Вони показані, зокрема, при функціональних розладах нервової системи. Існують різні пристрої подібного призначення. Відомий душ-гідромасажер (патент RU № 2317808 МПК А61 Н3/06, А61 Н9/00 2006). Винахід належить до області медичного устаткування для оздоровчо-лікувальних процедур. Душ, що містить лежак, горизонтально розташовану над ним з можливістю переміщення й приєднану до джерела води робочу водонесучу трубу з випускними отворами в її стінці, спрямованими у бік лежака, робоча труба, розташована поперек лежака з можливістю повороту навколо своєї осі й фіксації в заданому положенні, встановлена на телескопічній підвісці, закріпленій на каретці з електромеханічним приводом з реверсивним електродвигуном, що з можливістю зворотно-поступального переміщення уздовж лежака змонтована на паралельних напрямних, розташованих над лежаком і укріплених на опорах, при цьому один кінець робочої трубки заглушений, а інший за допомогою гнучкого шланга через електромагнітний клапан з'єднаний із джерелом води. Однак, відомий душ-гідромасажер має істотні недоліки, а саме складну конструкцію. Крім того, для роботи потрібно джерело електричного струму. Найближчим за сукупністю істотних ознак до заявленої корисної моделі й прийнятим за прототип є пристрій для гідромасажу (патент RU № 2008879 МПК А61 Н9/00 1994). Винахід належить до медичного встаткування й може бути використаним для проведення самомасажу тіла людини струменем води. Пристрій для гідромасажу містить джерело подачі води й з'єднану з ним масажну насадку. З метою підвищення ефективності масажу шляхом забезпечення можливості саморегулювання точок контакту струменів води з тілом пацієнта, він оснащений засобом зміни напрямку струменів води, виконаним у вигляді встановлених на основі вертикальних стояків з напрямними, масажна насадка виконана у вигляді заглушеного з обох кінців патрубка із трьома форсунками, причому патрубок установлений у стояках з можливістю переміщення по напрямних, стояки з'єднані поперечиною, на якій закріплений блок, взаємодіючий із тросом, один кінець якого з'єднаний з патрубком, а інший - з вантажем, до патрубка приєднані дві вертикальні спрямовані до основи й скріплені П-подібною скобою штанги, при цьому бічні форсунки закріплені під кутом 12° до центрального. Аналіз технічних характеристик прототипу показав наявність істотних недоліків: - зміна напрямку струменя води виконується шляхом натискання ногою на скобу або піднімаючи ногу, що незручно й незвично звичайному пацієнтові. - малий діапазон переміщення струменя води по тілу пацієнта. В основу корисної моделі поставлена задача: - створити пристрій для гідромасажу, придатний для установлення в місцях великого скупчення людей, переважно на пляжах і в зонах відпочинку; - забезпечити можливість індивідуального регулювання напрямку струменя води для гідромасажу по всій поверхні тіла користувача самим користувачем; - створити просту, надійну й ремонтопридатну (антивандальну) конструкцію душу для гідромасажу. Поставлена задача вирішується тим, що душ Якіменка містить джерело подачі води, каркас зі стійками й поперечкою, резервуар у вигляді патрубка, заглушеного з однієї сторони й з'єднаного із джерелом води, щонайменше одну рухливу гнучку трубу (масажну насадку), призначену для подачі струменя води на тіло користувача, підключену до резервуара з водою, засіб зміни напрямку струменя води з рухливої гнучкої труби. Крім того, заявлений душ Якіменка містить щонайменше один лежак, установлений безпосередньо під рухливою гнучкою трубою (масажною насадкою). Душ установлюється поруч із джерелом подачі води. Суть корисної моделі пояснюється кресленнями, де зображено: На фіг. 1 - душ Якіменка, загальний вигляд; На фіг. 2 - душ Якіменка, вигляд збоку. Як показано на фіг. 1, фіг. 2 душ містить каркас, що складається зі стійок 1 і поперечки 2; резервуар для води 3 у вигляді патрубка, заглушеного з однієї сторони й установленого на каркасі; рухливі гнучкі труби (масажні насадки) 4, підключені до резервуара; лежаки 5, установлені під рухливими гнучкими трубами; водопровідний шланг 6, підключений до резервуара від джерела подачі води; засіб (пристрій) зміни напрямку струменя води, що складається із блока 7, установленого на каркасі, й шнура 8; водяний насос 9, з'єднаний з резервуаром водопровідним шлангом 6. Насос може бути встановлений як поруч із каркасом, 1 UA 80997 U 5 10 15 20 25 30 35 так і на відстані. Для подачі води й створення напору можуть використовуватися бензинові, електричні й/або ручні насоси, як окремо, так і одночасно. Від насоса 9 вода подається в резервуар 3, далі, проходячи через резервуар, вода через рухливі гнучкі труби 4 під більшим напором (тиском) попадає на тіло людини, що лежить на лежаку 5. Через блок 7, установлений на каркасі, проходить шнур 8. Один кінець шнура прикріплений до рухливої гнучкої труби 4, інший кінець шнура надається людині для керування напрямком струменя води, причому пристрій дозволяє робити гідромасаж тіла під різними кутами до поверхні тіла. Регулювати напрямок струменя води (управляти рухливою гнучкою трубою 4) може й інша людина, а не тільки та, що перебуває на лежаку 5. Управляти рухливою гнучкою трубою може й окремий пристрій. Над кожною людиною, що лежить на лежаку 5, може бути встановлена одна або більше однієї рухливі гнучкі труби 4, через які подається вода під більшим напором (тиском). Вода може подаватися насосом 9 як через резервуар 3 і рухливі гнучкі труби 4, так і без резервуара, прямо від насоса 9 через водопровідні труби й/або м'які шланги в рухливі гнучкі труби 4, з яких ллється на людину. Резервуар 3, через який проходить вода, може бути розташований як зверху каркаса, так і знизу, збоку або в будь-якому іншому зручному для монтажу місці. Зазвичай вода береться з моря або іншої природної водойми за допомогою насоса і після використання стікає туди ж. Так само вода може подаватися в душ із водопровідних систем, пожежних гідрантів і водонапірних ємностей, у тому числі й без насоса, якщо можливо забезпечити необхідний напір води. У цих випадках стік використаної води здійснюється, наприклад, у каналізацію, або збирається в ємності для подальшого використання для поливу рослин. Вся конструкція душу спрямована на те, що б на тіло лежачої людини зверху під більшим напором подавалася вода з метою здійснення гідромасажу вибраних ділянок тіла. Корисна модель, що заявляється, працює в такий спосіб. Користувач оплачує процедуру купання, потім зручно лягає на лежак. Над користувачем на каркасі розташована рухлива гнучка труба (або кілька труб) через яку під напором ллється струмінь води. Перед користувачем розташований шнур, закріплений на рухливій трубі, що проходить через блок (ролик) за допомогою руху якого користувач, управляє рухливою гнучкою трубою (або декількома трубами) і направляє струмінь води на вибрану ним частину тіла або водить уздовж і поперек усього тіла. При необхідності регулювати напрямок струменя води (управляти рухливою трубою) може інша людина або окремий механізм. У результаті здійснення заявленої корисної моделі одержуємо душ Якіменка, що характеризується простою і надійною, ремонтопридатною конструкцією, що оснащений зручним засобом зміни напрямку струменя води. Застосування корисної моделі дозволяє робити гідромасаж усього тіла людини під різними кутами до поверхні тіла, користувач перебуває в зручному й безпечному положенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Душ, що містить джерело подачі води й з'єднаний з ним резервуар у вигляді патрубка, щонайменше одну масажну насадку, приєднану до патрубка, засіб зміни напрямку струменя води з масажної насадки, каркас зі стійками, з'єднаними поперечкою, який відрізняється тим, що додатково містить щонайменше один лежак, а масажна насадка розташована зверху над лежаком і виконана у вигляді гнучкої труби, засобом зміни напрямку струменя води із гнучкої труби служить закріплений на каркасі блок (ролик) з перекинутим через нього шнуром, один кінець якого з'єднаний з рухливою гнучкою трубою, а інший кінець подається споживачеві в руки. 2. Душ за п. 1, який відрізняється тим, що джерелом подачі води служить водяний насос. 2 UA 80997 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
