Склопакет

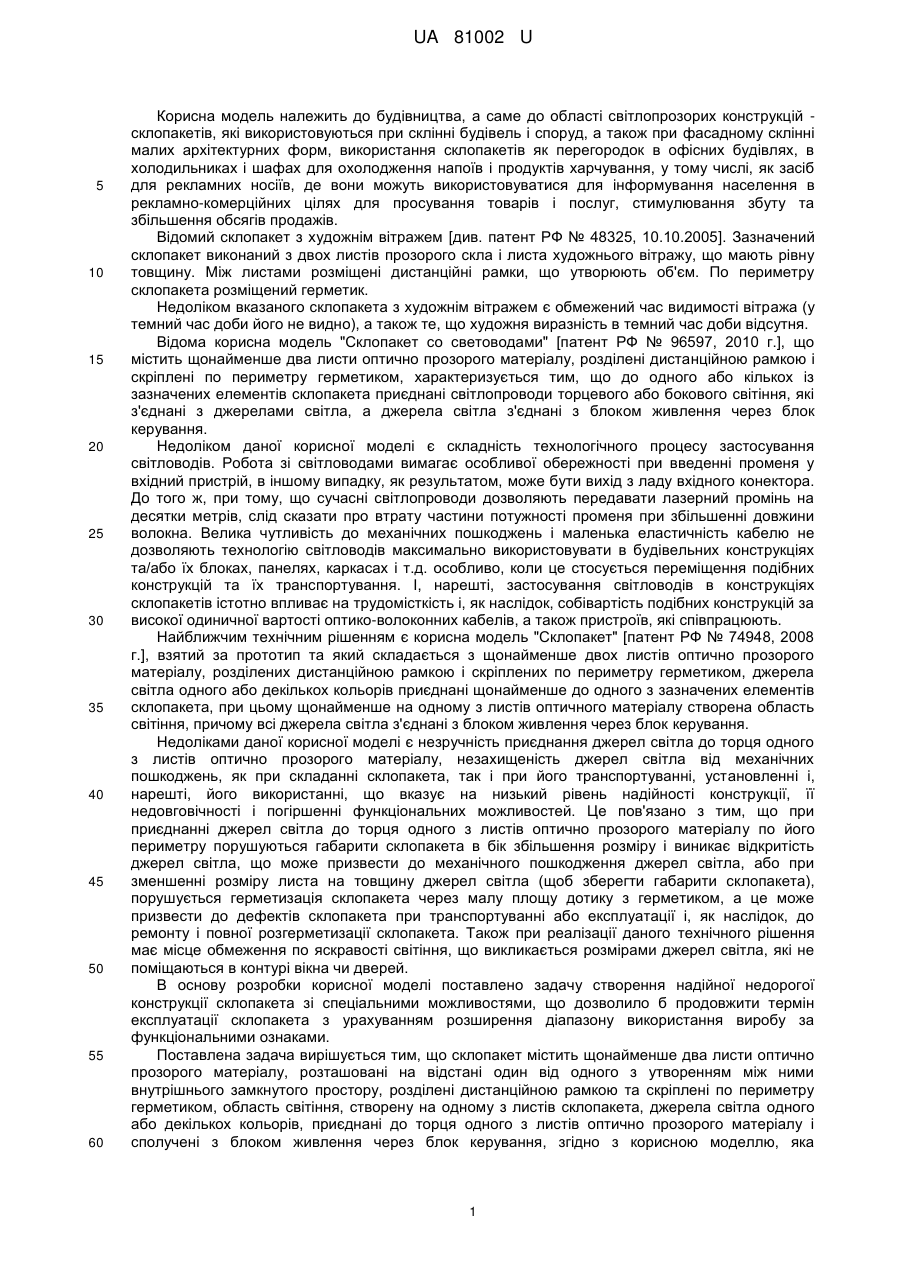

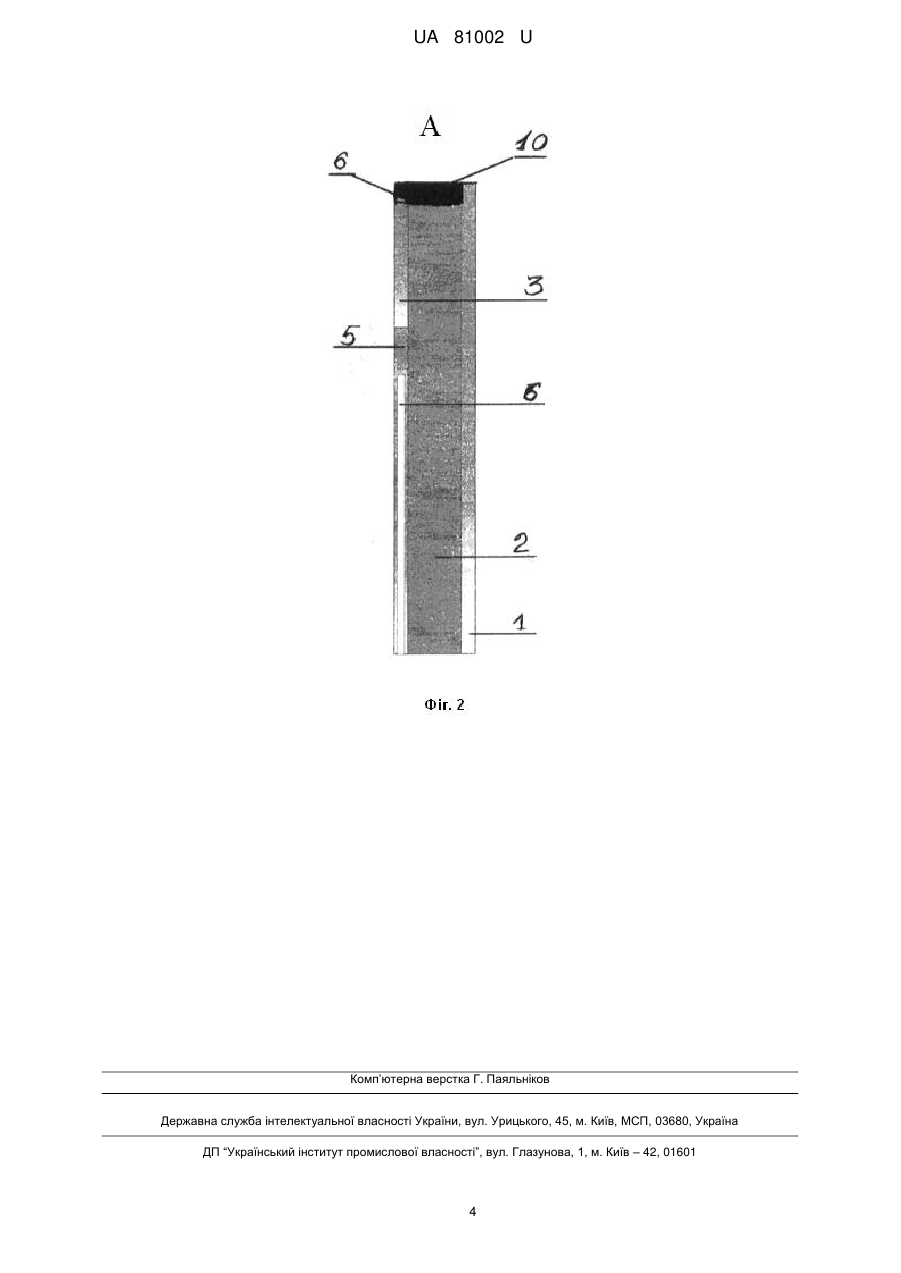

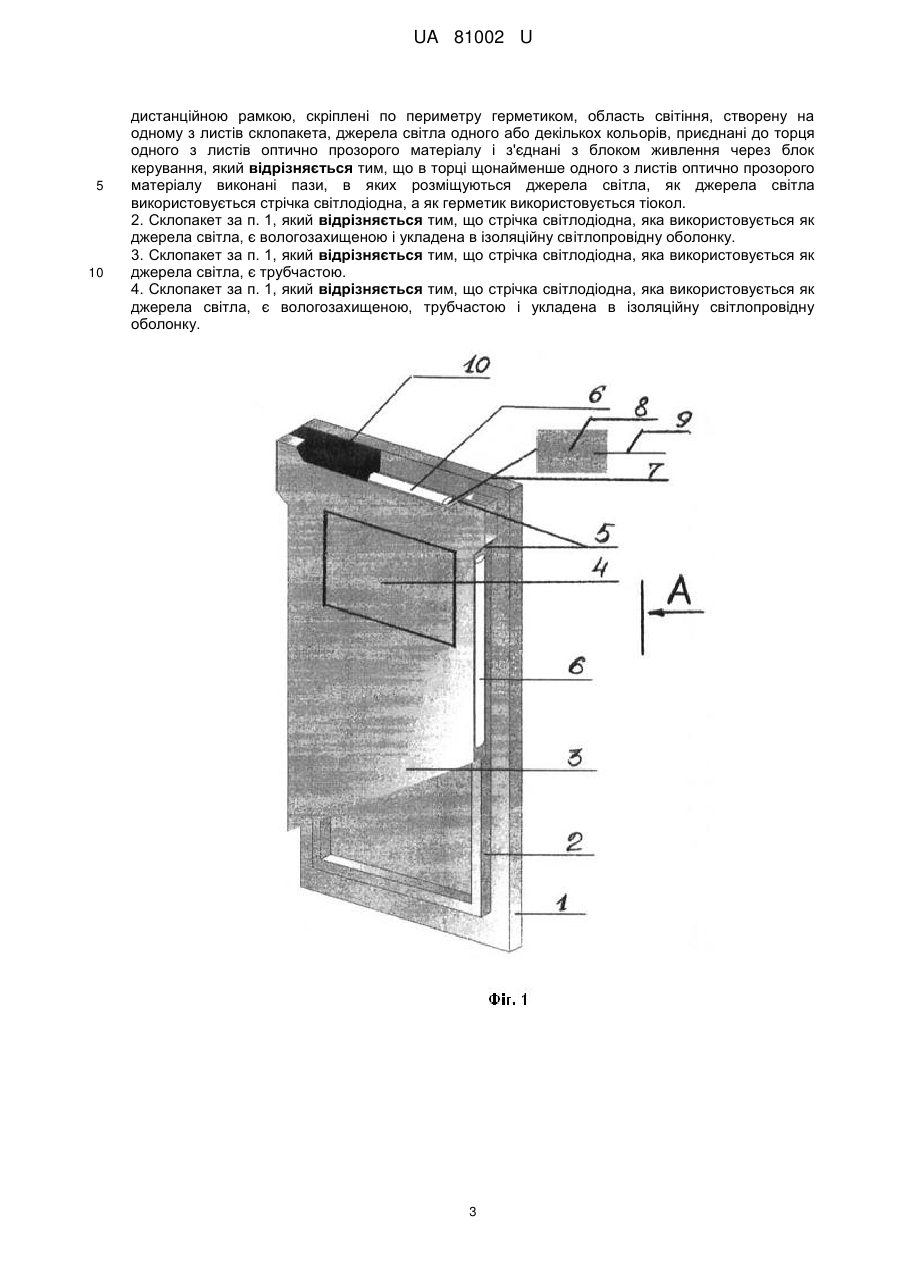

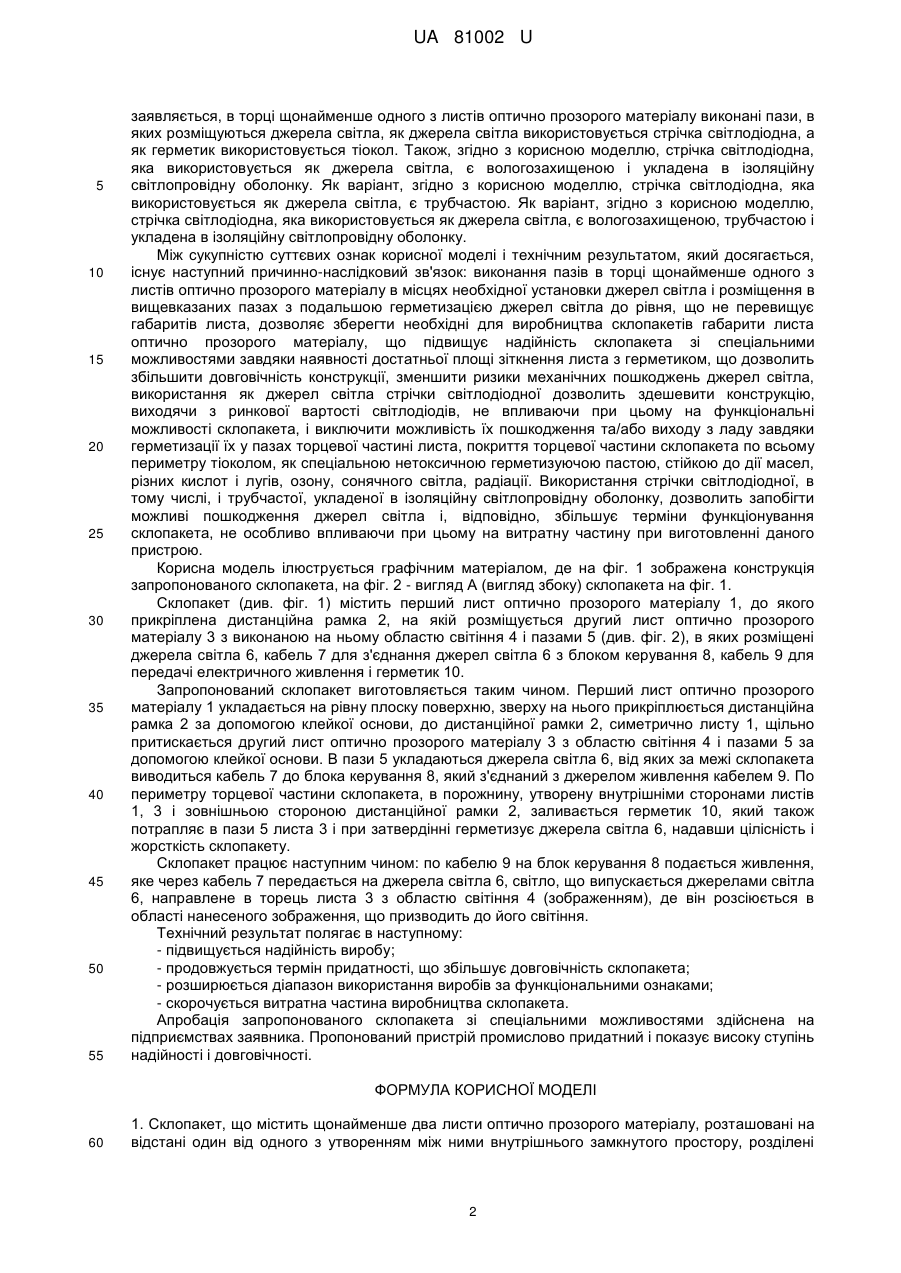

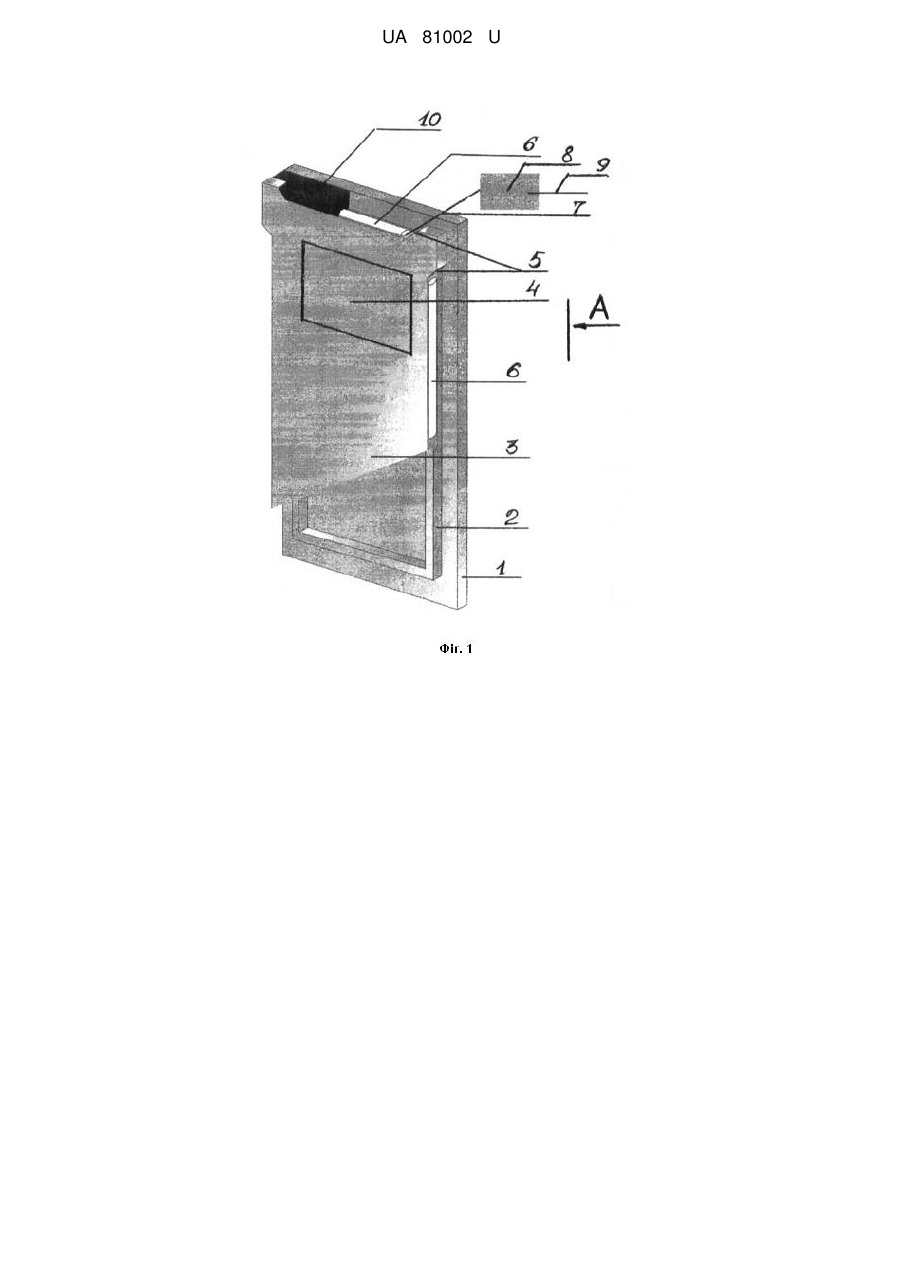

Реферат: UA 81002 U UA 81002 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до області світлопрозорих конструкцій склопакетів, які використовуються при склінні будівель і споруд, а також при фасадному склінні малих архітектурних форм, використання склопакетів як перегородок в офісних будівлях, в холодильниках і шафах для охолодження напоїв і продуктів харчування, у тому числі, як засіб для рекламних носіїв, де вони можуть використовуватися для інформування населення в рекламно-комерційних цілях для просування товарів і послуг, стимулювання збуту та збільшення обсягів продажів. Відомий склопакет з художнім вітражем [див. патент РФ № 48325, 10.10.2005]. Зазначений склопакет виконаний з двох листів прозорого скла і листа художнього вітражу, що мають рівну товщину. Між листами розміщені дистанційні рамки, що утворюють об'єм. По периметру склопакета розміщений герметик. Недоліком вказаного склопакета з художнім вітражем є обмежений час видимості вітража (у темний час доби його не видно), а також те, що художня виразність в темний час доби відсутня. Відома корисна модель "Склопакет со световодами" [патент РФ № 96597, 2010 г.], що містить щонайменше два листи оптично прозорого матеріалу, розділені дистанційною рамкою і скріплені по периметру герметиком, характеризується тим, що до одного або кількох із зазначених елементів склопакета приєднані світлопроводи торцевого або бокового світіння, які з'єднані з джерелами світла, а джерела світла з'єднані з блоком живлення через блок керування. Недоліком даної корисної моделі є складність технологічного процесу застосування світловодів. Робота зі світловодами вимагає особливої обережності при введенні променя у вхідний пристрій, в іншому випадку, як результатом, може бути вихід з ладу вхідного конектора. До того ж, при тому, що сучасні світлопроводи дозволяють передавати лазерний промінь на десятки метрів, слід сказати про втрату частини потужності променя при збільшенні довжини волокна. Велика чутливість до механічних пошкоджень і маленька еластичність кабелю не дозволяють технологію світловодів максимально використовувати в будівельних конструкціях та/або їх блоках, панелях, каркасах і т.д. особливо, коли це стосується переміщення подібних конструкцій та їх транспортування. І, нарешті, застосування світловодів в конструкціях склопакетів істотно впливає на трудомісткість і, як наслідок, собівартість подібних конструкцій за високої одиничної вартості оптико-волоконних кабелів, а також пристроїв, які співпрацюють. Найближчим технічним рішенням є корисна модель "Склопакет" [патент РФ № 74948, 2008 г.], взятий за прототип та який складається з щонайменше двох листів оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, джерела світла одного або декількох кольорів приєднані щонайменше до одного з зазначених елементів склопакета, при цьому щонайменше на одному з листів оптичного матеріалу створена область світіння, причому всі джерела світла з'єднані з блоком живлення через блок керування. Недоліками даної корисної моделі є незручність приєднання джерел світла до торця одного з листів оптично прозорого матеріалу, незахищеність джерел світла від механічних пошкоджень, як при складанні склопакета, так і при його транспортуванні, установленні і, нарешті, його використанні, що вказує на низький рівень надійності конструкції, її недовговічності і погіршенні функціональних можливостей. Це пов'язано з тим, що при приєднанні джерел світла до торця одного з листів оптично прозорого матеріалу по його периметру порушуються габарити склопакета в бік збільшення розміру і виникає відкритість джерел світла, що може призвести до механічного пошкодження джерел світла, або при зменшенні розміру листа на товщину джерел світла (щоб зберегти габарити склопакета), порушується герметизація склопакета через малу площу дотику з герметиком, а це може призвести до дефектів склопакета при транспортуванні або експлуатації і, як наслідок, до ремонту і повної розгерметизації склопакета. Також при реалізації даного технічного рішення має місце обмеження по яскравості світіння, що викликається розмірами джерел світла, які не поміщаються в контурі вікна чи дверей. В основу розробки корисної моделі поставлено задачу створення надійної недорогої конструкції склопакета зі спеціальними можливостями, що дозволило б продовжити термін експлуатації склопакета з урахуванням розширення діапазону використання виробу за функціональними ознаками. Поставлена задача вирішується тим, що склопакет містить щонайменше два листи оптично прозорого матеріалу, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділені дистанційною рамкою та скріплені по периметру герметиком, область світіння, створену на одному з листів склопакета, джерела світла одного або декількох кольорів, приєднані до торця одного з листів оптично прозорого матеріалу і сполучені з блоком живлення через блок керування, згідно з корисною моделлю, яка 1 UA 81002 U 5 10 15 20 25 30 35 40 45 50 55 заявляється, в торці щонайменше одного з листів оптично прозорого матеріалу виконані пази, в яких розміщуються джерела світла, як джерела світла використовується стрічка світлодіодна, а як герметик використовується тіокол. Також, згідно з корисною моделлю, стрічка світлодіодна, яка використовується як джерела світла, є вологозахищеною і укладена в ізоляційну світлопровідну оболонку. Як варіант, згідно з корисною моделлю, стрічка світлодіодна, яка використовується як джерела світла, є трубчастою. Як варіант, згідно з корисною моделлю, стрічка світлодіодна, яка використовується як джерела світла, є вологозахищеною, трубчастою і укладена в ізоляційну світлопровідну оболонку. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок: виконання пазів в торці щонайменше одного з листів оптично прозорого матеріалу в місцях необхідної установки джерел світла і розміщення в вищевказаних пазах з подальшою герметизацією джерел світла до рівня, що не перевищує габаритів листа, дозволяє зберегти необхідні для виробництва склопакетів габарити листа оптично прозорого матеріалу, що підвищує надійність склопакета зі спеціальними можливостями завдяки наявності достатньої площі зіткнення листа з герметиком, що дозволить збільшити довговічність конструкції, зменшити ризики механічних пошкоджень джерел світла, використання як джерел світла стрічки світлодіодної дозволить здешевити конструкцію, виходячи з ринкової вартості світлодіодів, не впливаючи при цьому на функціональні можливості склопакета, і виключити можливість їх пошкодження та/або виходу з ладу завдяки герметизації їх у пазах торцевої частині листа, покриття торцевої частини склопакета по всьому периметру тіоколом, як спеціальною нетоксичною герметизуючою пастою, стійкою до дії масел, різних кислот і лугів, озону, сонячного світла, радіації. Використання стрічки світлодіодної, в тому числі, і трубчастої, укладеної в ізоляційну світлопровідну оболонку, дозволить запобігти можливі пошкодження джерел світла і, відповідно, збільшує терміни функціонування склопакета, не особливо впливаючи при цьому на витратну частину при виготовленні даного пристрою. Корисна модель ілюструється графічним матеріалом, де на фіг. 1 зображена конструкція запропонованого склопакета, на фіг. 2 - вигляд А (вигляд збоку) склопакета на фіг. 1. Склопакет (див. фіг. 1) містить перший лист оптично прозорого матеріалу 1, до якого прикріплена дистанційна рамка 2, на якій розміщується другий лист оптично прозорого матеріалу 3 з виконаною на ньому областю світіння 4 і пазами 5 (див. фіг. 2), в яких розміщені джерела світла 6, кабель 7 для з'єднання джерел світла 6 з блоком керування 8, кабель 9 для передачі електричного живлення і герметик 10. Запропонований склопакет виготовляється таким чином. Перший лист оптично прозорого матеріалу 1 укладається на рівну плоску поверхню, зверху на нього прикріплюється дистанційна рамка 2 за допомогою клейкої основи, до дистанційної рамки 2, симетрично листу 1, щільно притискається другий лист оптично прозорого матеріалу 3 з областю світіння 4 і пазами 5 за допомогою клейкої основи. В пази 5 укладаються джерела світла 6, від яких за межі склопакета виводиться кабель 7 до блока керування 8, який з'єднаний з джерелом живлення кабелем 9. По периметру торцевої частини склопакета, в порожнину, утворену внутрішніми сторонами листів 1, 3 і зовнішньою стороною дистанційної рамки 2, заливається герметик 10, який також потрапляє в пази 5 листа 3 і при затвердінні герметизує джерела світла 6, надавши цілісність і жорсткість склопакету. Склопакет працює наступним чином: по кабелю 9 на блок керування 8 подається живлення, яке через кабель 7 передається на джерела світла 6, світло, що випускається джерелами світла 6, направлене в торець листа 3 з областю світіння 4 (зображенням), де він розсіюється в області нанесеного зображення, що призводить до його світіння. Технічний результат полягає в наступному: - підвищується надійність виробу; - продовжується термін придатності, що збільшує довговічність склопакета; - розширюється діапазон використання виробів за функціональними ознаками; - скорочується витратна частина виробництва склопакета. Апробація запропонованого склопакета зі спеціальними можливостями здійснена на підприємствах заявника. Пропонований пристрій промислово придатний і показує високу ступінь надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Склопакет, що містить щонайменше два листи оптично прозорого матеріалу, розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділені 2 UA 81002 U 5 10 дистанційною рамкою, скріплені по периметру герметиком, область світіння, створену на одному з листів склопакета, джерела світла одного або декількох кольорів, приєднані до торця одного з листів оптично прозорого матеріалу і з'єднані з блоком живлення через блок керування, який відрізняється тим, що в торці щонайменше одного з листів оптично прозорого матеріалу виконані пази, в яких розміщуються джерела світла, як джерела світла використовується стрічка світлодіодна, а як герметик використовується тіокол. 2. Склопакет за п. 1, який відрізняється тим, що стрічка світлодіодна, яка використовується як джерела світла, є вологозахищеною і укладена в ізоляційну світлопровідну оболонку. 3. Склопакет за п. 1, який відрізняється тим, що стрічка світлодіодна, яка використовується як джерела світла, є трубчастою. 4. Склопакет за п. 1, який відрізняється тим, що стрічка світлодіодна, яка використовується як джерела світла, є вологозахищеною, трубчастою і укладена в ізоляційну світлопровідну оболонку. 3 UA 81002 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
