Формула / Реферат

Пристрій для демонтажу стінових панелей, що містить вантажонесучу скобу та фіксуючий палець, який відрізняється тим, що він додатково оснащений важелем керування, у внутрішній порожнині лівої частини вантажонесучої скоби шарнірно змонтований підпружинений зубчатий захоплювач, який за допомогою гнучкої тяги з'єднаний з важелем керування, а в правій частині вантажонесуча скоба оснащена гумовими демпферами.

Текст

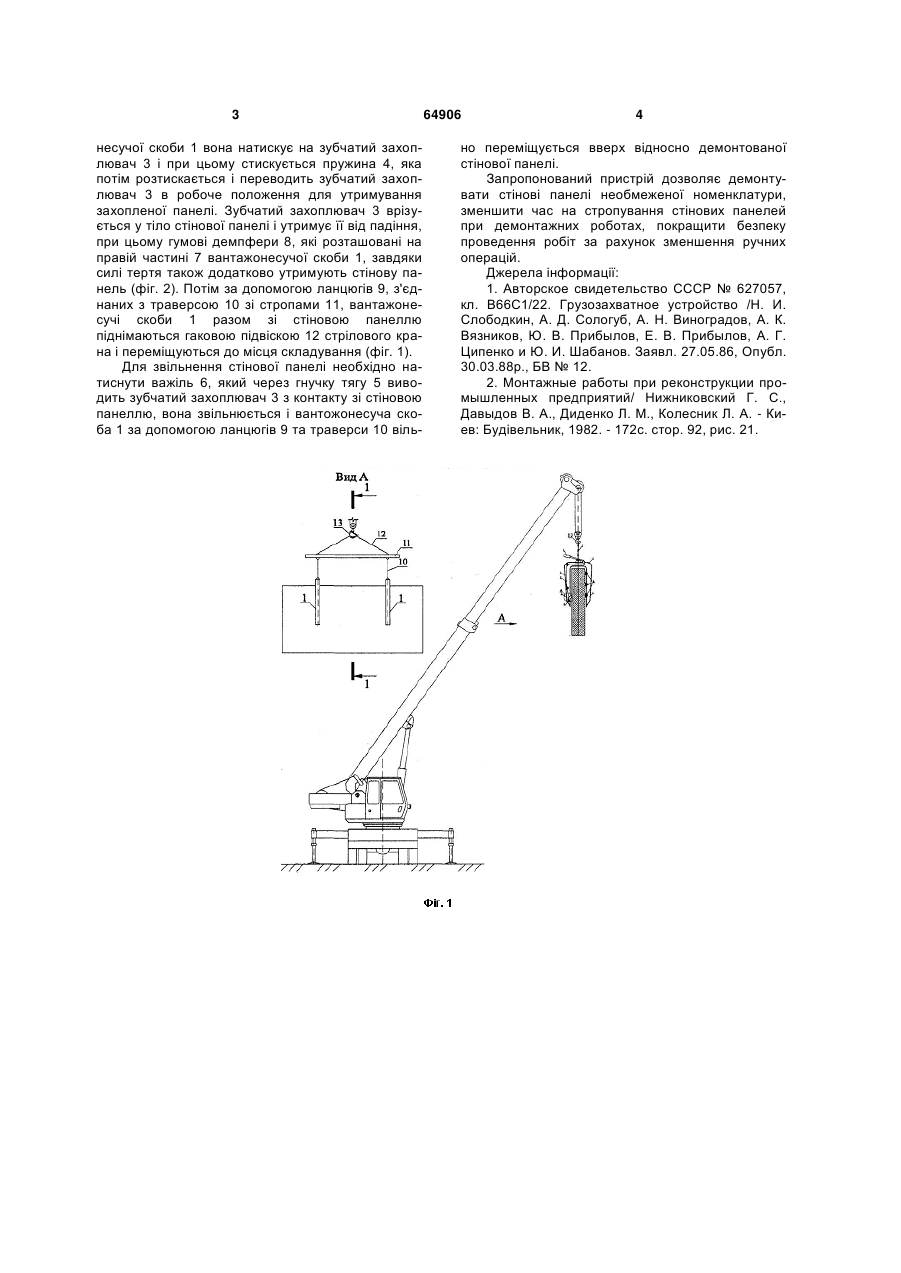

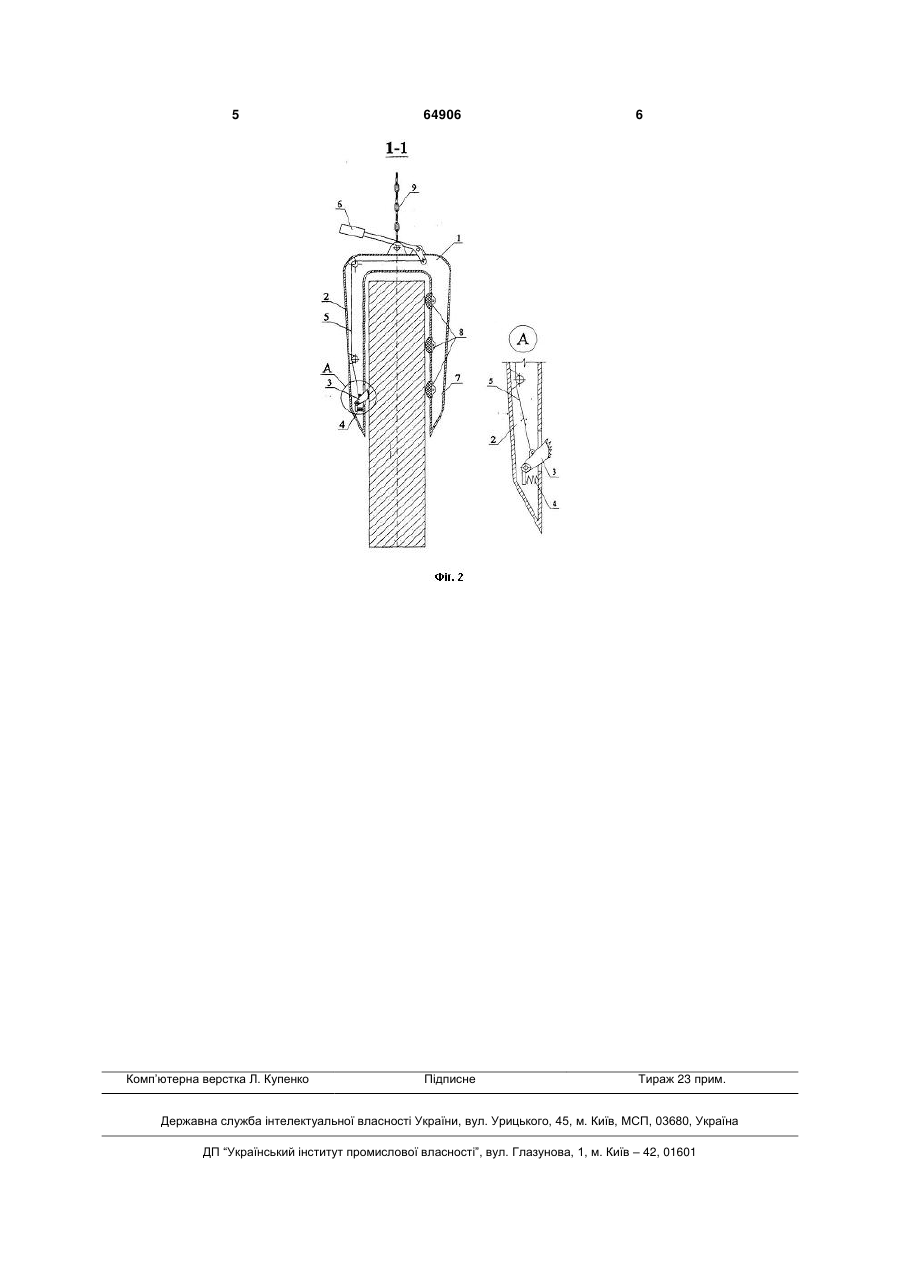

Пристрій для демонтажу стінових панелей, що містить вантажонесучу скобу та фіксуючий палець, який відрізняється тим, що він додатково оснащений важелем керування, у внутрішній порожнині лівої частини вантажонесучої скоби шарнірно змонтований підпружинений зубчатий захоплювач, який за допомогою гнучкої тяги з'єднаний з важелем керування, а в правій частині вантажонесуча скоба оснащена гумовими демпферами. (19) (21) u201104294 (22) 08.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) МЕЛАШИЧ ВАСИЛЬ ВАСИЛЬОВИЧ, ДІДЕНКО ЛЕОНІД МИХАЙЛОВИЧ, САФОНОВ ВОЛОДИМИР ВАСИЛЬОВИЧ, МЕЛАШИЧ СЕРГІЙ ВАСИЛЬОВИЧ, РИБАЛКА КАТЕРИНА АНАТОЛІЇВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 несучої скоби 1 вона натискує на зубчатий захоплювач 3 і при цьому стискується пружина 4, яка потім розтискається і переводить зубчатий захоплювач 3 в робоче положення для утримування захопленої панелі. Зубчатий захоплювач 3 врізується у тіло стінової панелі і утримує її від падіння, при цьому гумові демпфери 8, які розташовані на правій частині 7 вантажонесучої скоби 1, завдяки силі тертя також додатково утримують стінову панель (фіг. 2). Потім за допомогою ланцюгів 9, з'єднаних з траверсою 10 зі стропами 11, вантажонесучі скоби 1 разом зі стіновою панеллю піднімаються гаковою підвіскою 12 стрілового крана і переміщуються до місця складування (фіг. 1). Для звільнення стінової панелі необхідно натиснути важіль 6, який через гнучку тягу 5 виводить зубчатий захоплювач 3 з контакту зі стіновою панеллю, вона звільнюється і вантожонесуча скоба 1 за допомогою ланцюгів 9 та траверси 10 віль 64906 4 но переміщується вверх відносно демонтованої стінової панелі. Запропонований пристрій дозволяє демонтувати стінові панелі необмеженої номенклатури, зменшити час на стропування стінових панелей при демонтажних роботах, покращити безпеку проведення робіт за рахунок зменшення ручних операцій. Джерела інформації: 1. Авторское свидетельство СССР № 627057, кл. В66С1/22. Грузозахватное устройство /Н. И. Слободкин, А. Д. Сологуб, А. Н. Виноградов, А. К. Вязников, Ю. В. Прибылов, Е. В. Прибылов, А. Г. Ципенко и Ю. И. Шабанов. Заявл. 27.05.86, Опубл. 30.03.88р., БВ № 12. 2. Монтажные работы при реконструкции промышленных предприятий/ Нижниковский Г. С., Давыдов В. А., Диденко Л. М., Колесник Л. А. - Киев: Будівельник, 1982. - 172с. стор. 92, рис. 21. 5 Комп’ютерна верстка Л. Купенко 64906 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for removing wall panels

Автори англійською

Melashych Vasyl Vasyliovych, Didenko Leonid Mykhailovych, Safonov Volodymyr Vasyliovych, Melashych Serhii Vasyliovych, Rybalka Kateryna Anatoliivna

Назва патенту російською

Устройство для демонтажа стеновых панелей

Автори російською

Мелашич Василий Васильевич, Диденко Леонид Михайлович, Сафонов Владимир Васильевич, Мелашич Сергей Васильевич, Рыбалка Екатерина Анатольевна

МПК / Мітки

МПК: B66C 1/22

Мітки: демонтажу, пристрій, панелей, стінових
