Збірка для крупного зливка

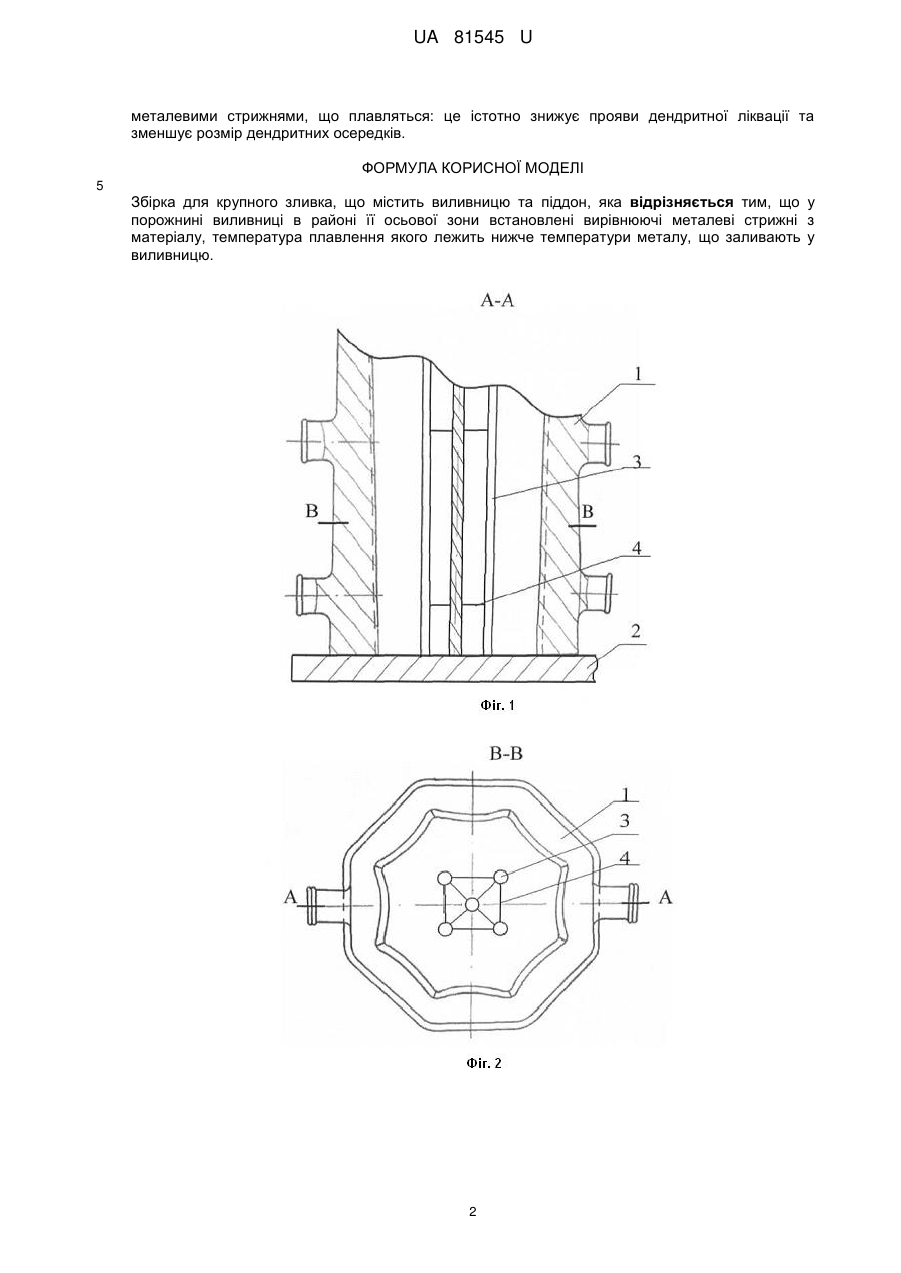

Реферат: Збірка для крупного зливка містить виливницю та піддон. У порожнині виливниці в районі її осьової зони встановлені вирівнюючі металеві стрижні з матеріалу, температура плавлення якого лежить нижче температури металу, що заливають у виливницю. UA 81545 U (54) ЗБІРКА ДЛЯ КРУПНОГО ЗЛИВКА UA 81545 U UA 81545 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі металургії, переважно чорної, а більш конкретно до виробництва великотонажних зливків, і може бути використана при литві великих зливків масою понад 30 тон, призначених для ковки на металургійних і спеціалізованих заводах. Відома збірка для розливання легованих і високоякісних сталей в злитки масового розвагування, що містить кілька виливниць, установлених на піддоні, в центрі якого розташований литник, футерований вогнетривкими трубками та з'єднаний каналами з виливницями (A.M. Дальский, И.А. Арутюнов, Т.М. Барсукова и др. Технология конструкционных материалов.-2-е изд., переработанное и дополненное. - М.: Машиностроение, 1985.-448 с. - С. 41-42, рис. 2.7). Недоліком відомої збірки є неможливість одночасного заповнення декількох виливниць для великотонажних зливків через необхідність мати непропорційно велику кількість рідкого металу. Відома збірка для відливання крупного зливка, що містить виливницю з прибутковою надставкою, поддон і вкладиш (А.Н. Смирнов, С.Л. Макуров, В.М. Сафонов, А.Ю. Цупрун. Крупный слиток. - Донецк: изд-во "Вебер", 2009.-278 с. Рис 5.4, С. 185). Ця збірка по технологічній суті є найбільш близькою до тієї, що заявляється, і тому прийнята як найближчий аналог. Ознаками, загальними для найближчого аналога і збірки для крупного злитка, що заявляється, є наявність виливниці і піддону. Недоліками відомої збірки для крупного зливка по найближчому аналогу є те, що у великому зливку, відлитому у виливницю збірки, в осьовій і біляосьовій зоні інтенсивно розвивається дендритна ліквація, причиною якої є вкрай мала швидкість кристалізації, наслідки якої не повністю усуваються подальшим гомогенізуючим відпалом. В основу корисної моделі поставлена задача такого вдосконалення збірки для крупного зливка, яке дозволило б суттєво збільшити локальну швидкість охолодження при кристалізації в осьовій і біляосьовій зонах і за рахунок цього суттєво зменшити розвиток дендритної ліквації та розмір дендритних осередків. Поставлена задача вирішується тим, що в збірці для крупного зливка, що містить виливницю та піддон, в порожнині виливниці в районі її осьової зони встановлені вирівнюючі металеві стрижні з матеріалу, температура плавлення якого лежить нижче температури металу, що заливається в виливниці. Новими ознаками збірки для крупного зливка, що заявляється, є те, що в порожнині виливниці в районі її осьової зони встановлені вирівнюючі металеві стрижні з матеріалу, температура плавлення якого лежить нижче температури металу, що заливається в виливниці. Завдяки новим ознакам істотно прискорюється кристалізація металу злитка в осьовій і біляосьової зонах за рахунок інтенсивного теплопоглинання спочатку твердим металом вирівнюючих металевих стрижнів, а потім інтенсивним поглинанням тепла вирівнюючими металевими стрижнями, що плавляться: це істотно знижує прояви дендритної ліквації та зменшує розмір дендритних осередків. Принципова конструкція збірки для крупного злитка, що заявляється, пояснюється кресленнями на фігурах 1 і 2, на яких показані: фіг. 1 - вертикальний розріз по А-А збірки, фіг. 2 - горизонтальний розріз по В-В збірки. Збірка для крупного зливка містить виливницю 1 (фіг. 1 і 2), встановлену на піддон 2, в порожнині якої встановлені вирівнюючі металеві стрижні 3 з матеріалу, температура плавлення якого лежить нижче температури металу, що заливається в виливниці. Стрижні 3 скріплені монтажними зв'язками 4. Збірка для крупного злитка працює таким чином. Виливницю 1 (фіг. 1 і 2) встановлюють на піддон 2. У порожнину виливниці 1 встановлюють вирівнюючі металеві стрижні 3, з'єднані монтажними зв'язками 4. Стрижні 3 виготовлені з матеріалу, температура плавлення якого лежить нижче температури металу, який заливається в виливниці. У порожнину виливниці 1 з встановленими в ній стрижнями 3 заливають розплавлений метал для крупного злитка. Його кристалізація прискорюється в осьовій і біляосьовій зонах за рахунок інтенсивного теплопоглинання спочатку твердим металом вирівнюючих металевих стрижнів 3, а потім за рахунок теплопоглинання вирівнюючими металевими стрижнями 3, що плавляться, при цьому зменшуються прояви дендритної ліквації і розмір дендритних осередків. Завдяки конструкції, що заявляється, істотно прискорюється кристалізація металу злитка в осьовій і біляосьовій зонах за рахунок інтенсивного теплопоглинання спочатку твердим металом вирівнюючих металевих стрижнів, а потім інтенсивним поглинанням тепла вирівнюючими 1 UA 81545 U металевими стрижнями, що плавляться: це істотно знижує прояви дендритної ліквації та зменшує розмір дендритних осередків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Збірка для крупного зливка, що містить виливницю та піддон, яка відрізняється тим, що у порожнині виливниці в районі її осьової зони встановлені вирівнюючі металеві стрижні з матеріалу, температура плавлення якого лежить нижче температури металу, що заливають у виливницю. 2 UA 81545 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
