Фрезерний робочий орган

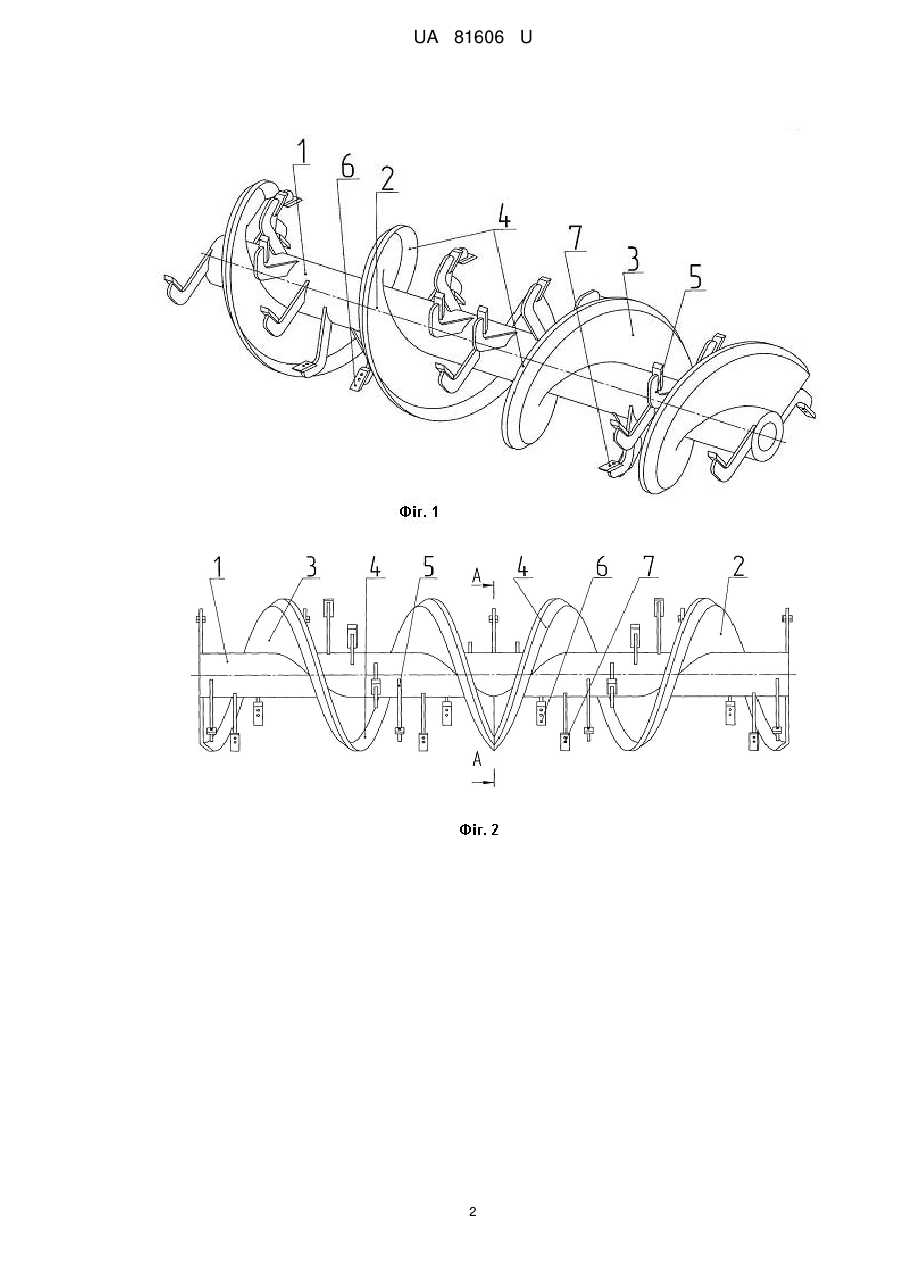

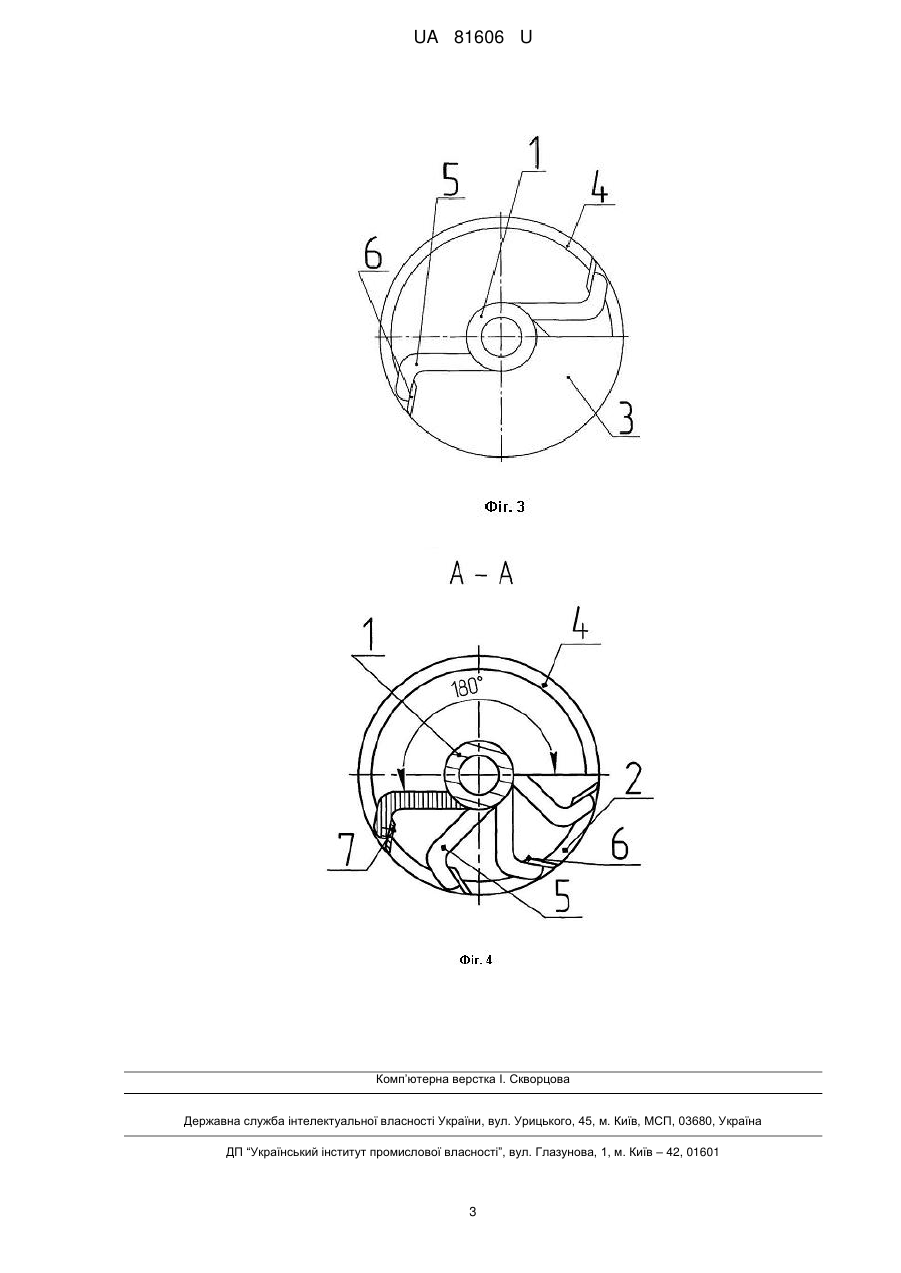

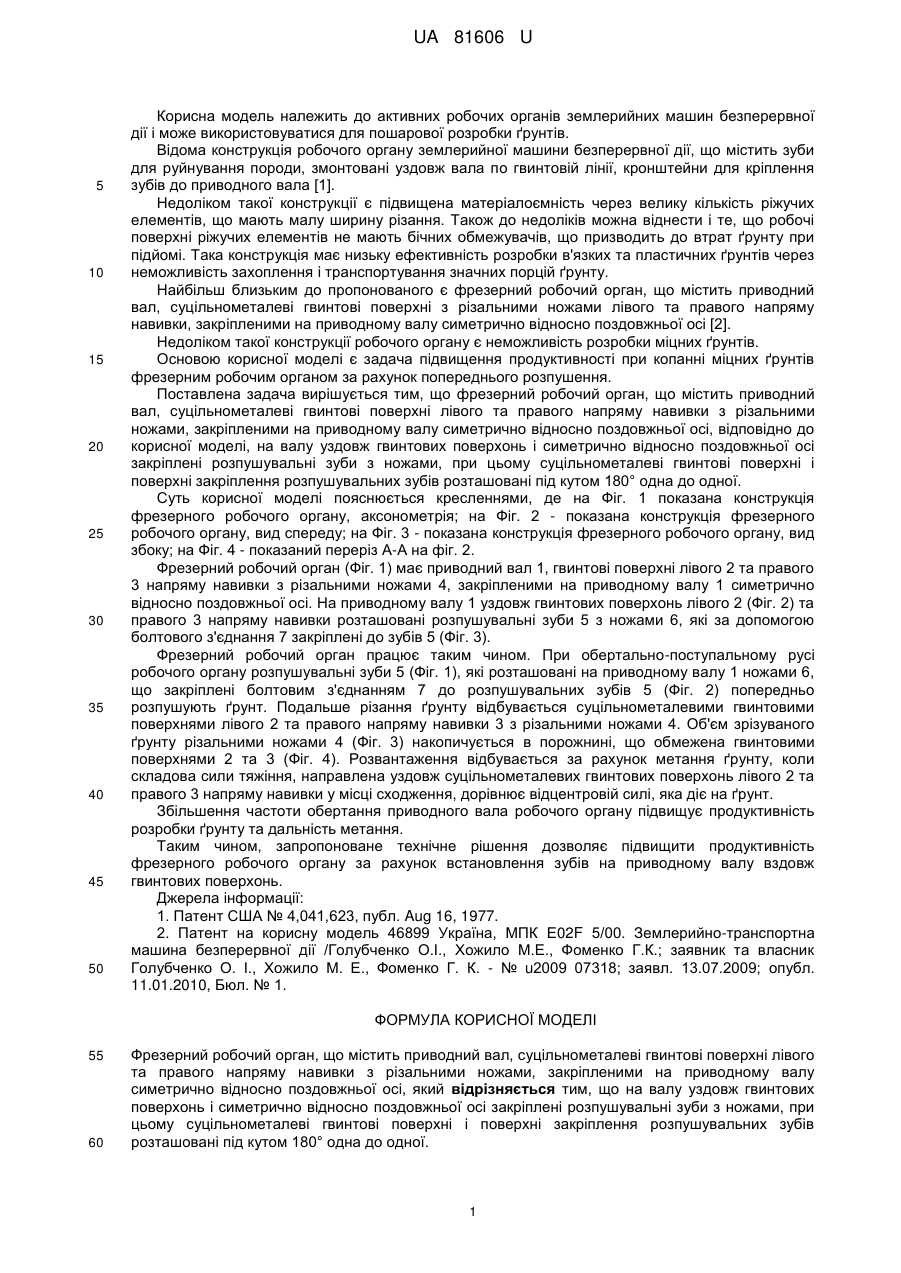

Реферат: Фрезерний робочий орган містить приводний вал, суцільнометалеві гвинтові поверхні лівого та правого напряму навивки з різальними ножами, закріпленими на приводному валу симетрично відносно поздовжньої осі. На валу уздовж гвинтових поверхонь і симетрично відносно поздовжньої осі закріплені розпушувальні зуби з ножами. Суцільнометалеві гвинтові поверхні і поверхні закріплення розпушувальних зубів розташовані під кутом 180° одна до одної. UA 81606 U (54) ФРЕЗЕРНИЙ РОБОЧИЙ ОРГАН UA 81606 U UA 81606 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до активних робочих органів землерийних машин безперервної дії і може використовуватися для пошарової розробки ґрунтів. Відома конструкція робочого органу землерийної машини безперервної дії, що містить зуби для руйнування породи, змонтовані уздовж вала по гвинтовій лінії, кронштейни для кріплення зубів до приводного вала [1]. Недоліком такої конструкції є підвищена матеріалоємність через велику кількість ріжучих елементів, що мають малу ширину різання. Також до недоліків можна віднести і те, що робочі поверхні ріжучих елементів не мають бічних обмежувачів, що призводить до втрат ґрунту при підйомі. Така конструкція має низьку ефективність розробки в'язких та пластичних ґрунтів через неможливість захоплення і транспортування значних порцій ґрунту. Найбільш близьким до пропонованого є фрезерний робочий орган, що містить приводний вал, суцільнометалеві гвинтові поверхні з різальними ножами лівого та правого напряму навивки, закріпленими на приводному валу симетрично відносно поздовжньої осі [2]. Недоліком такої конструкції робочого органу є неможливість розробки міцних ґрунтів. Основою корисної моделі є задача підвищення продуктивності при копанні міцних ґрунтів фрезерним робочим органом за рахунок попереднього розпушення. Поставлена задача вирішується тим, що фрезерний робочий орган, що містить приводний вал, суцільнометалеві гвинтові поверхні лівого та правого напряму навивки з різальними ножами, закріпленими на приводному валу симетрично відносно поздовжньої осі, відповідно до корисної моделі, на валу уздовж гвинтових поверхонь і симетрично відносно поздовжньої осі закріплені розпушувальні зуби з ножами, при цьому суцільнометалеві гвинтові поверхні і поверхні закріплення розпушувальних зубів розташовані під кутом 180° одна до одної. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 показана конструкція фрезерного робочого органу, аксонометрія; на Фіг. 2 - показана конструкція фрезерного робочого органу, вид спереду; на Фіг. 3 - показана конструкція фрезерного робочого органу, вид збоку; на Фіг. 4 - показаний переріз А-А на фіг. 2. Фрезерний робочий орган (Фіг. 1) має приводний вал 1, гвинтові поверхні лівого 2 та правого 3 напряму навивки з різальними ножами 4, закріпленими на приводному валу 1 симетрично відносно поздовжньої осі. На приводному валу 1 уздовж гвинтових поверхонь лівого 2 (Фіг. 2) та правого 3 напряму навивки розташовані розпушувальні зуби 5 з ножами 6, які за допомогою болтового з'єднання 7 закріплені до зубів 5 (Фіг. 3). Фрезерний робочий орган працює таким чином. При обертально-поступальному русі робочого органу розпушувальні зуби 5 (Фіг. 1), які розташовані на приводному валу 1 ножами 6, що закріплені болтовим з'єднанням 7 до розпушувальних зубів 5 (Фіг. 2) попередньо розпушують ґрунт. Подальше різання ґрунту відбувається суцільнометалевими гвинтовими поверхнями лівого 2 та правого напряму навивки 3 з різальними ножами 4. Об'єм зрізуваного ґрунту різальними ножами 4 (Фіг. 3) накопичується в порожнині, що обмежена гвинтовими поверхнями 2 та 3 (Фіг. 4). Розвантаження відбувається за рахунок метання ґрунту, коли складова сили тяжіння, направлена уздовж суцільнометалевих гвинтових поверхонь лівого 2 та правого 3 напряму навивки у місці сходження, дорівнює відцентровій силі, яка діє на ґрунт. Збільшення частоти обертання приводного вала робочого органу підвищує продуктивність розробки ґрунту та дальність метання. Таким чином, запропоноване технічне рішення дозволяє підвищити продуктивність фрезерного робочого органу за рахунок встановлення зубів на приводному валу вздовж гвинтових поверхонь. Джерела інформації: 1. Патент США № 4,041,623, публ. Aug 16, 1977. 2. Патент на корисну модель 46899 Україна, МПК Ε02F 5/00. Землерийно-транспортна машина безперервної дії /Голубченко О.І., Хожило М.Е., Фоменко Г.К.; заявник та власник Голубченко О. І., Хожило М. Е., Фоменко Г. К. - № u2009 07318; заявл. 13.07.2009; опубл. 11.01.2010, Бюл. № 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Фрезерний робочий орган, що містить приводний вал, суцільнометалеві гвинтові поверхні лівого та правого напряму навивки з різальними ножами, закріпленими на приводному валу симетрично відносно поздовжньої осі, який відрізняється тим, що на валу уздовж гвинтових поверхонь і симетрично відносно поздовжньої осі закріплені розпушувальні зуби з ножами, при цьому суцільнометалеві гвинтові поверхні і поверхні закріплення розпушувальних зубів розташовані під кутом 180° одна до одної. 1 UA 81606 U 2 UA 81606 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
