Ретрактор для ампутації на рівні стегна

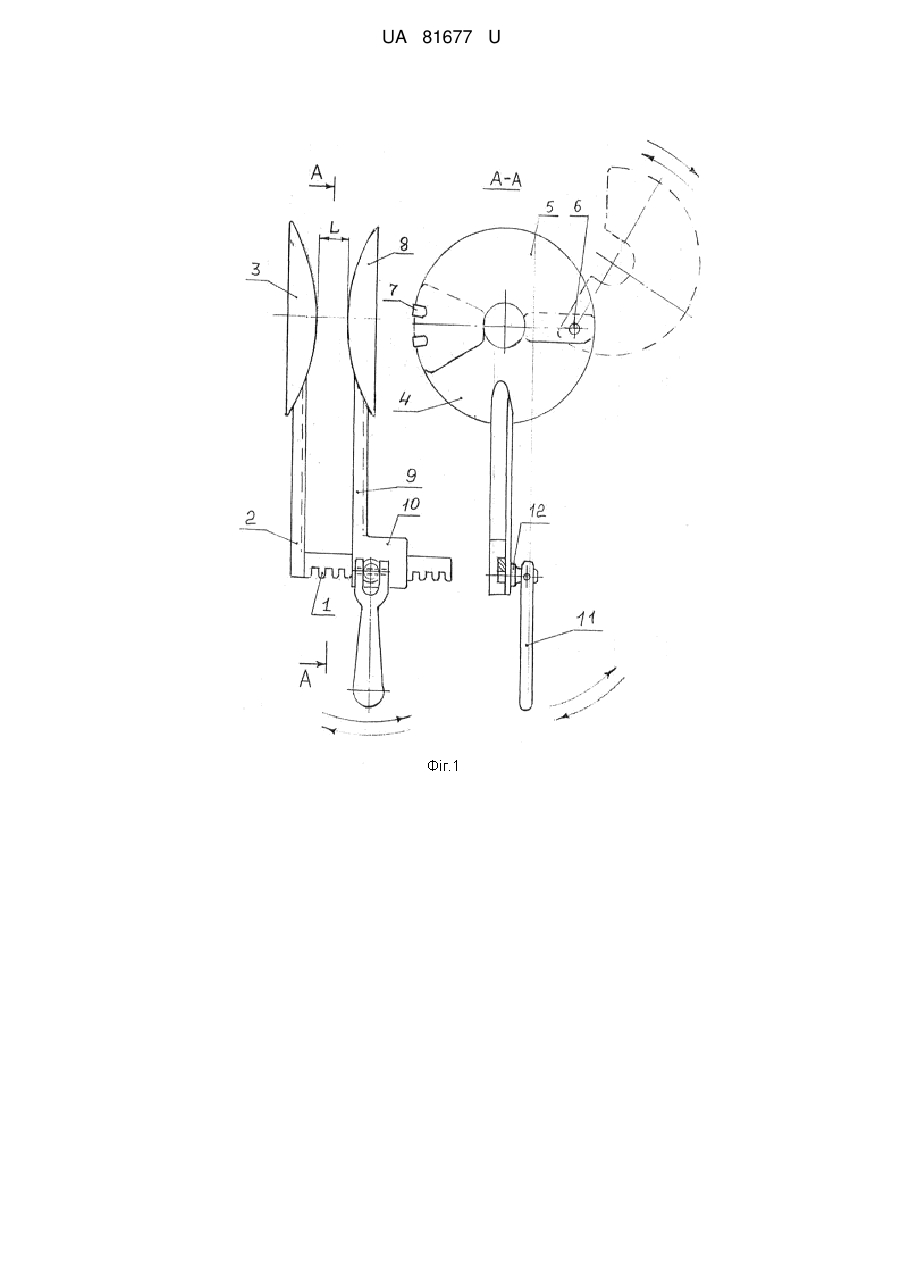

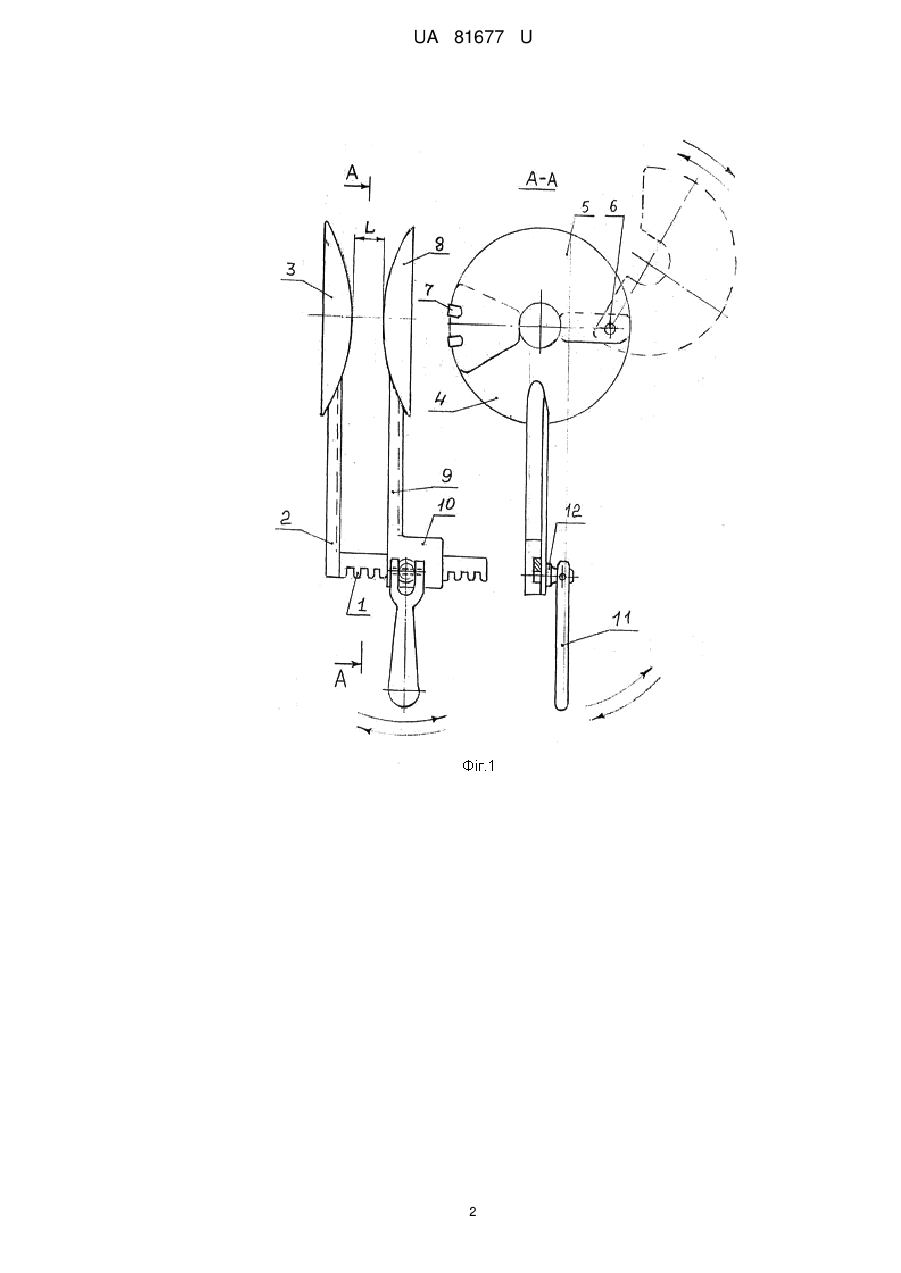

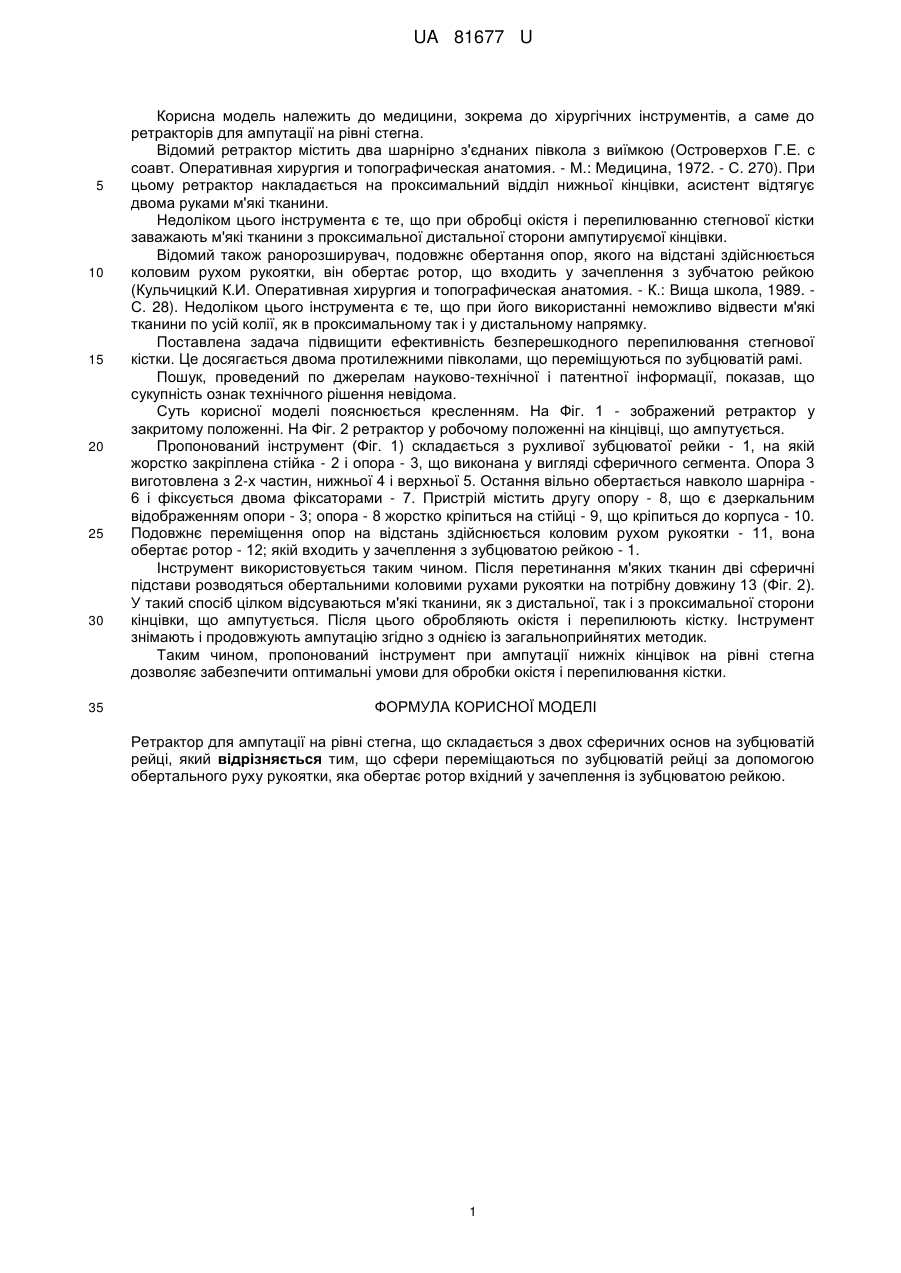

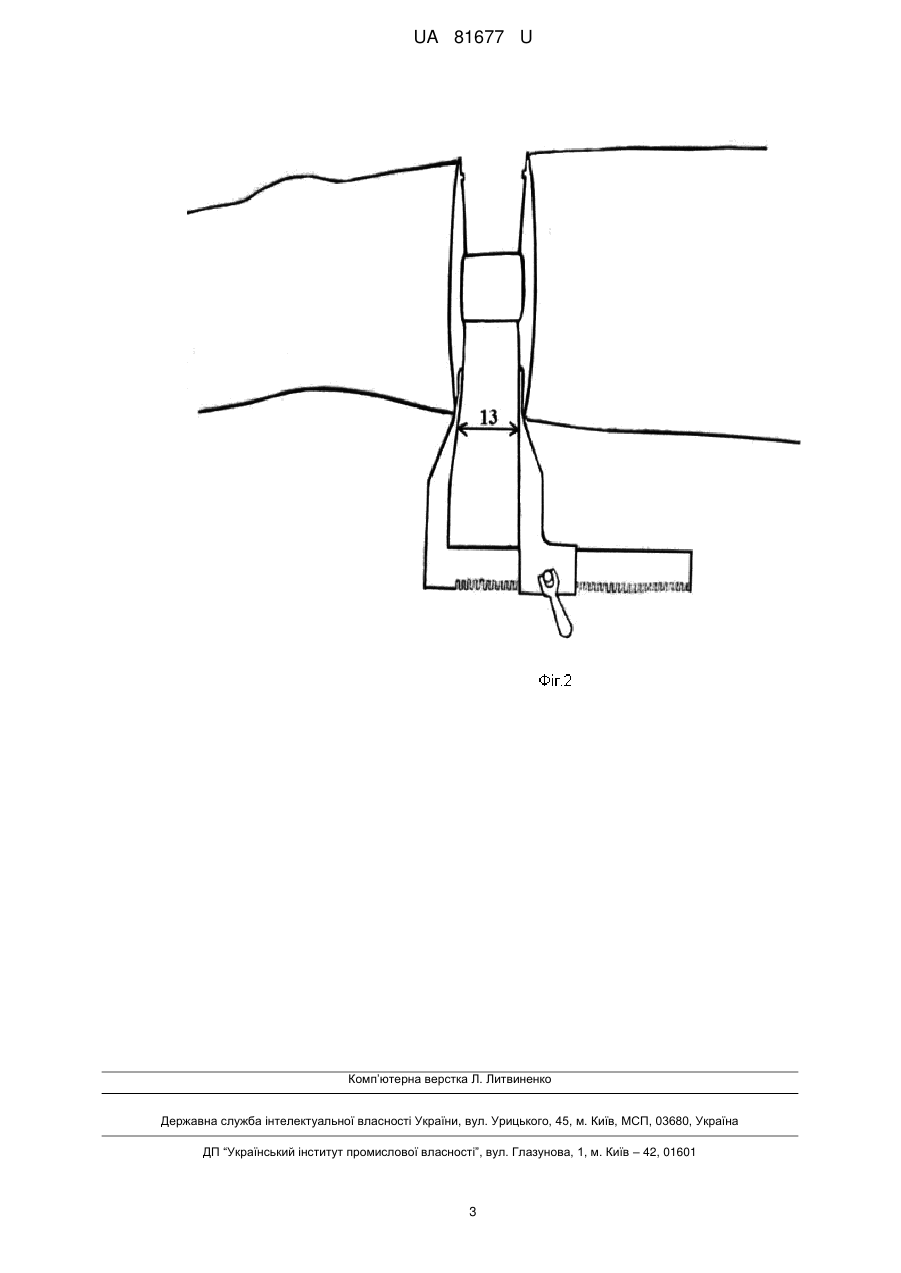

Реферат: Ретрактор для ампутації на рівні стегна містить сферичні основи, зубцювату рейку. Сфери переміщаються по зубцюватій рейці за допомогою обертального руху рукоятки, яка обертає ротор, який входить у зачеплення із зубцюватою рейкою. UA 81677 U (12) UA 81677 U UA 81677 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до хірургічних інструментів, а саме до ретракторів для ампутації на рівні стегна. Відомий ретрактор містить два шарнірно з'єднаних півкола з виїмкою (Островерхов Г.Е. с соавт. Оперативная хирургия и топографическая анатомия. - М.: Медицина, 1972. - С. 270). При цьому ретрактор накладається на проксимальний відділ нижньої кінцівки, асистент відтягує двома руками м'які тканини. Недоліком цього інструмента є те, що при обробці окістя і перепилюванню стегнової кістки заважають м'які тканини з проксимальної дистальної сторони ампутируємої кінцівки. Відомий також ранорозширувач, подовжнє обертання опор, якого на відстані здійснюється коловим рухом рукоятки, він обертає ротор, що входить у зачеплення з зубчатою рейкою (Кульчицкий К.И. Оперативная хирургия и топографическая анатомия. - К.: Вища школа, 1989. С. 28). Недоліком цього інструмента є те, що при його використанні неможливо відвести м'які тканини по усій колії, як в проксимальному так і у дистальному напрямку. Поставлена задача підвищити ефективність безперешкодного перепилювання стегнової кістки. Це досягається двома протилежними півколами, що переміщуються по зубцюватій рамі. Пошук, проведений по джерелам науково-технічної і патентної інформації, показав, що сукупність ознак технічного рішення невідома. Суть корисної моделі пояснюється кресленням. На Фіг. 1 - зображений ретрактор у закритому положенні. На Фіг. 2 ретрактор у робочому положенні на кінцівці, що ампутується. Пропонований інструмент (Фіг. 1) складається з рухливої зубцюватої рейки - 1, на якій жорстко закріплена стійка - 2 і опора - 3, що виконана у вигляді сферичного сегмента. Опора 3 виготовлена з 2-х частин, нижньої 4 і верхньої 5. Остання вільно обертається навколо шарніра 6 і фіксується двома фіксаторами - 7. Пристрій містить другу опору - 8, що є дзеркальним відображенням опори - 3; опора - 8 жорстко кріпиться на стійці - 9, що кріпиться до корпуса - 10. Подовжнє переміщення опор на відстань здійснюється коловим рухом рукоятки - 11, вона обертає ротор - 12; якій входить у зачеплення з зубцюватою рейкою - 1. Інструмент використовується таким чином. Після перетинання м'яких тканин дві сферичні підстави розводяться обертальними коловими рухами рукоятки на потрібну довжину 13 (Фіг. 2). У такий спосіб цілком відсуваються м'які тканини, як з дистальної, так і з проксимальної сторони кінцівки, що ампутується. Після цього обробляють окістя і перепилюють кістку. Інструмент знімають і продовжують ампутацію згідно з однією із загальноприйнятих методик. Таким чином, пропонований інструмент при ампутації нижніх кінцівок на рівні стегна дозволяє забезпечити оптимальні умови для обробки окістя і перепилювання кістки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ретрактор для ампутації на рівні стегна, що складається з двох сферичних основ на зубцюватій рейці, який відрізняється тим, що сфери переміщаються по зубцюватій рейці за допомогою обертального руху рукоятки, яка обертає ротор вхідний у зачеплення із зубцюватою рейкою. 1 UA 81677 U 2 UA 81677 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
