Спосіб закріплення ґрунтового масиву під фундаментом споруди

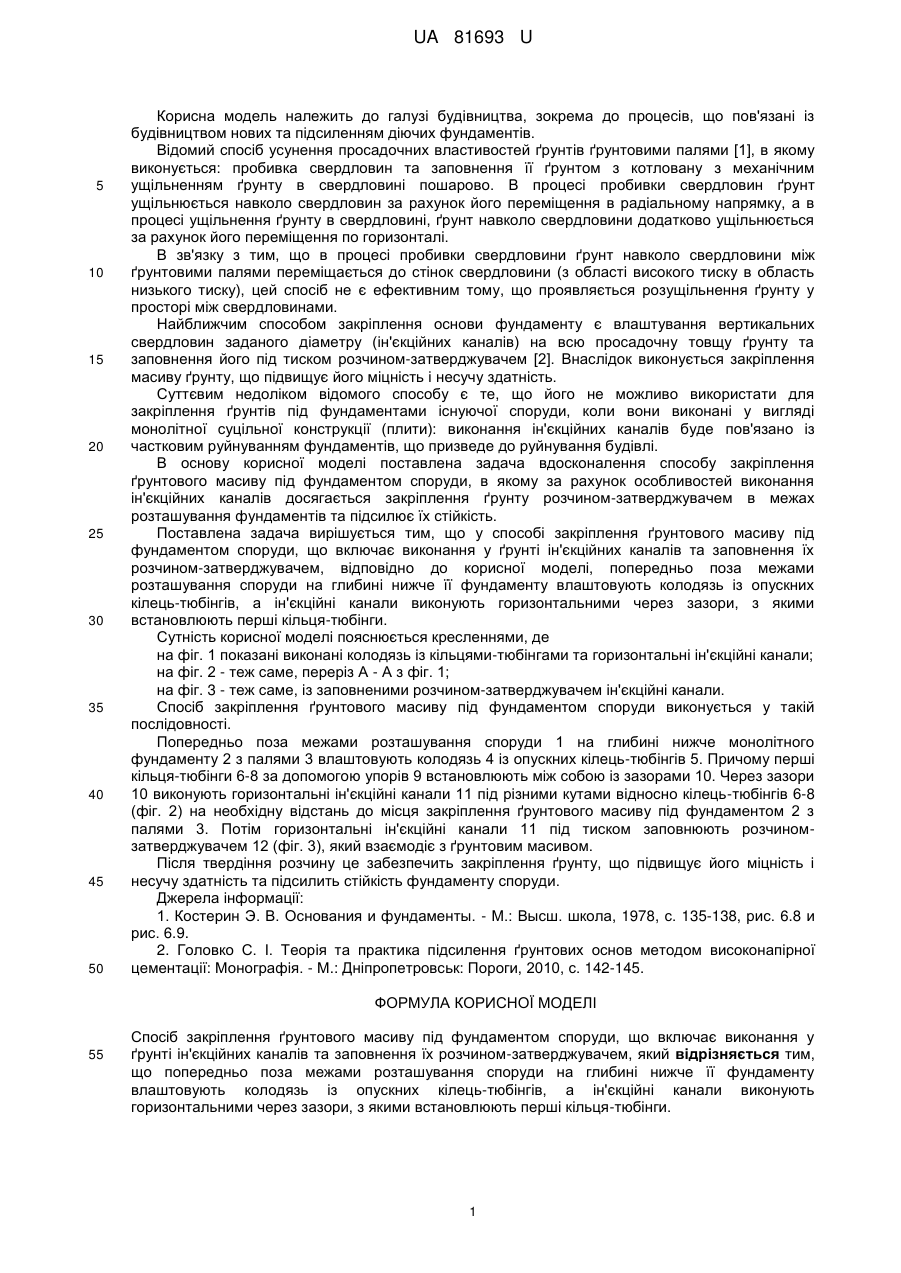

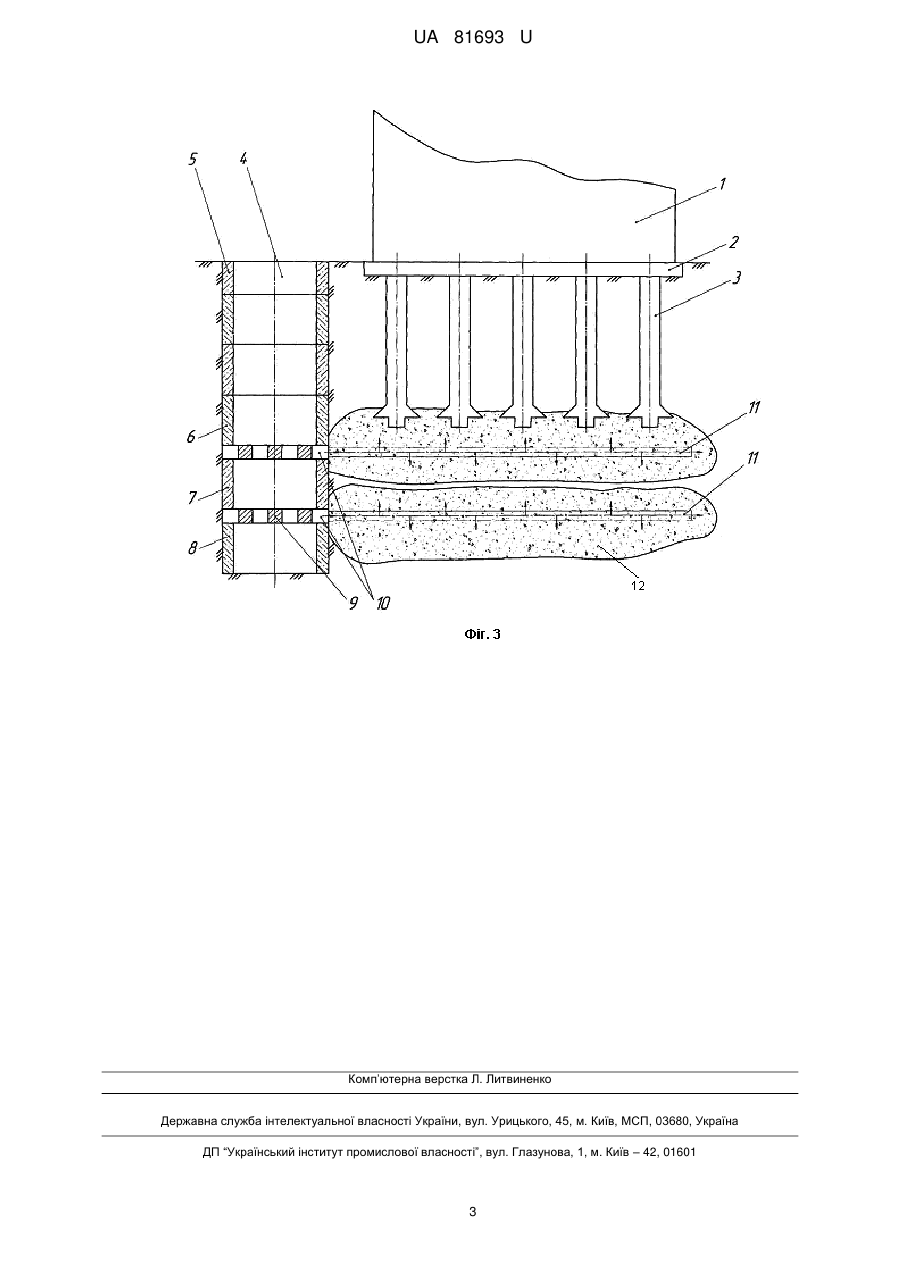

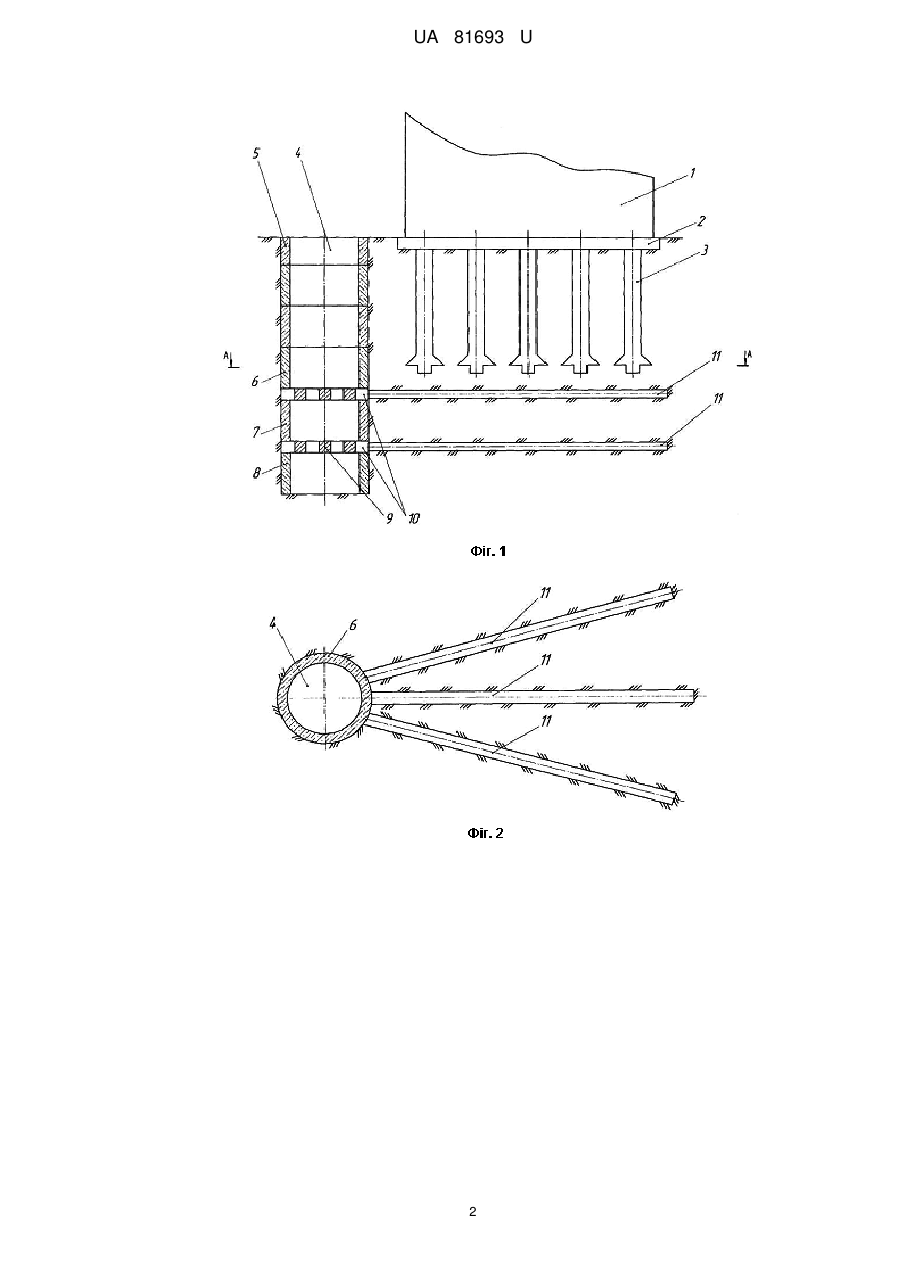

Реферат: Спосіб закріплення ґрунтового масиву під фундаментом споруди включає виконання у ґрунті ін'єкційних каналів та заповнення їх розчином-затверджувачем. Попередньо поза межами розташування споруди на глибині нижче її фундаменту влаштовують колодязь із опускних кілець-тюбінгів, а ін'єкційні канали виконують горизонтальними через зазори, з якими встановлюють перші кільця-тюбінги. UA 81693 U (12) UA 81693 U UA 81693 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до процесів, що пов'язані із будівництвом нових та підсиленням діючих фундаментів. Відомий спосіб усунення просадочних властивостей ґрунтів ґрунтовими палями [1], в якому виконується: пробивка свердловин та заповнення її ґрунтом з котловану з механічним ущільненням ґрунту в свердловині пошарово. В процесі пробивки свердловин ґрунт ущільнюється навколо свердловин за рахунок його переміщення в радіальному напрямку, а в процесі ущільнення ґрунту в свердловині, ґрунт навколо свердловини додатково ущільнюється за рахунок його переміщення по горизонталі. В зв'язку з тим, що в процесі пробивки свердловини ґрунт навколо свердловини між ґрунтовими палями переміщається до стінок свердловини (з області високого тиску в область низького тиску), цей спосіб не є ефективним тому, що проявляється розущільнення ґрунту у просторі між свердловинами. Найближчим способом закріплення основи фундаменту є влаштування вертикальних свердловин заданого діаметру (ін'єкційних каналів) на всю просадочну товщу ґрунту та заповнення його під тиском розчином-затверджувачем [2]. Внаслідок виконується закріплення масиву ґрунту, що підвищує його міцність і несучу здатність. Суттєвим недоліком відомого способу є те, що його не можливо використати для закріплення ґрунтів під фундаментами існуючої споруди, коли вони виконані у вигляді монолітної суцільної конструкції (плити): виконання ін'єкційних каналів буде пов'язано із частковим руйнуванням фундаментів, що призведе до руйнування будівлі. В основу корисної моделі поставлена задача вдосконалення способу закріплення ґрунтового масиву під фундаментом споруди, в якому за рахунок особливостей виконання ін'єкційних каналів досягається закріплення ґрунту розчином-затверджувачем в межах розташування фундаментів та підсилює їх стійкість. Поставлена задача вирішується тим, що у способі закріплення ґрунтового масиву під фундаментом споруди, що включає виконання у ґрунті ін'єкційних каналів та заповнення їх розчином-затверджувачем, відповідно до корисної моделі, попередньо поза межами розташування споруди на глибині нижче її фундаменту влаштовують колодязь із опускних кілець-тюбінгів, а ін'єкційні канали виконують горизонтальними через зазори, з якими встановлюють перші кільця-тюбінги. Сутність корисної моделі пояснюється кресленнями, де на фіг. 1 показані виконані колодязь із кільцями-тюбінгами та горизонтальні ін'єкційні канали; на фіг. 2 - теж саме, переріз А - А з фіг. 1; на фіг. 3 - теж саме, із заповненими розчином-затверджувачем ін'єкційні канали. Спосіб закріплення ґрунтового масиву під фундаментом споруди виконується у такій послідовності. Попередньо поза межами розташування споруди 1 на глибині нижче монолітного фундаменту 2 з палями 3 влаштовують колодязь 4 із опускних кілець-тюбінгів 5. Причому перші кільця-тюбінги 6-8 за допомогою упорів 9 встановлюють між собою із зазорами 10. Через зазори 10 виконують горизонтальні ін'єкційні канали 11 під різними кутами відносно кілець-тюбінгів 6-8 (фіг. 2) на необхідну відстань до місця закріплення ґрунтового масиву під фундаментом 2 з палями 3. Потім горизонтальні ін'єкційні канали 11 під тиском заповнюють розчиномзатверджувачем 12 (фіг. 3), який взаємодіє з ґрунтовим масивом. Після твердіння розчину це забезпечить закріплення ґрунту, що підвищує його міцність і несучу здатність та підсилить стійкість фундаменту споруди. Джерела інформації: 1. Костерин Э. В. Основания и фундаменты. - Μ.: Высш. школа, 1978, с. 135-138, рис. 6.8 и рис. 6.9. 2. Головко С. І. Теорія та практика підсилення ґрунтових основ методом високонапірної цементації: Монографія. - Μ.: Дніпропетровськ: Пороги, 2010, с. 142-145. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб закріплення ґрунтового масиву під фундаментом споруди, що включає виконання у ґрунті ін'єкційних каналів та заповнення їх розчином-затверджувачем, який відрізняється тим, що попередньо поза межами розташування споруди на глибині нижче її фундаменту влаштовують колодязь із опускних кілець-тюбінгів, а ін'єкційні канали виконують горизонтальними через зазори, з якими встановлюють перші кільця-тюбінги. 1 UA 81693 U 2 UA 81693 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
