Спосіб гранулометричного аналізу рідких зернових кормів

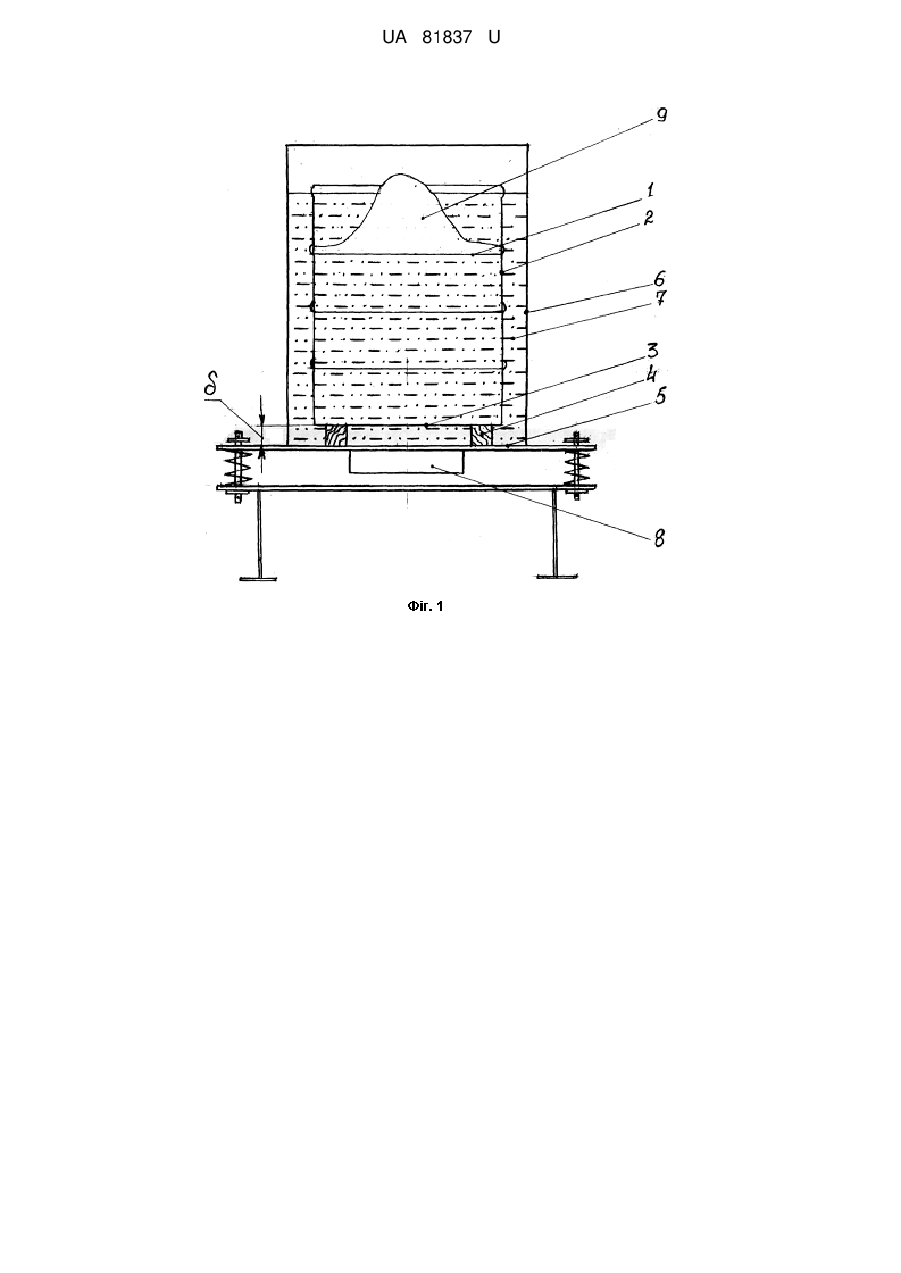

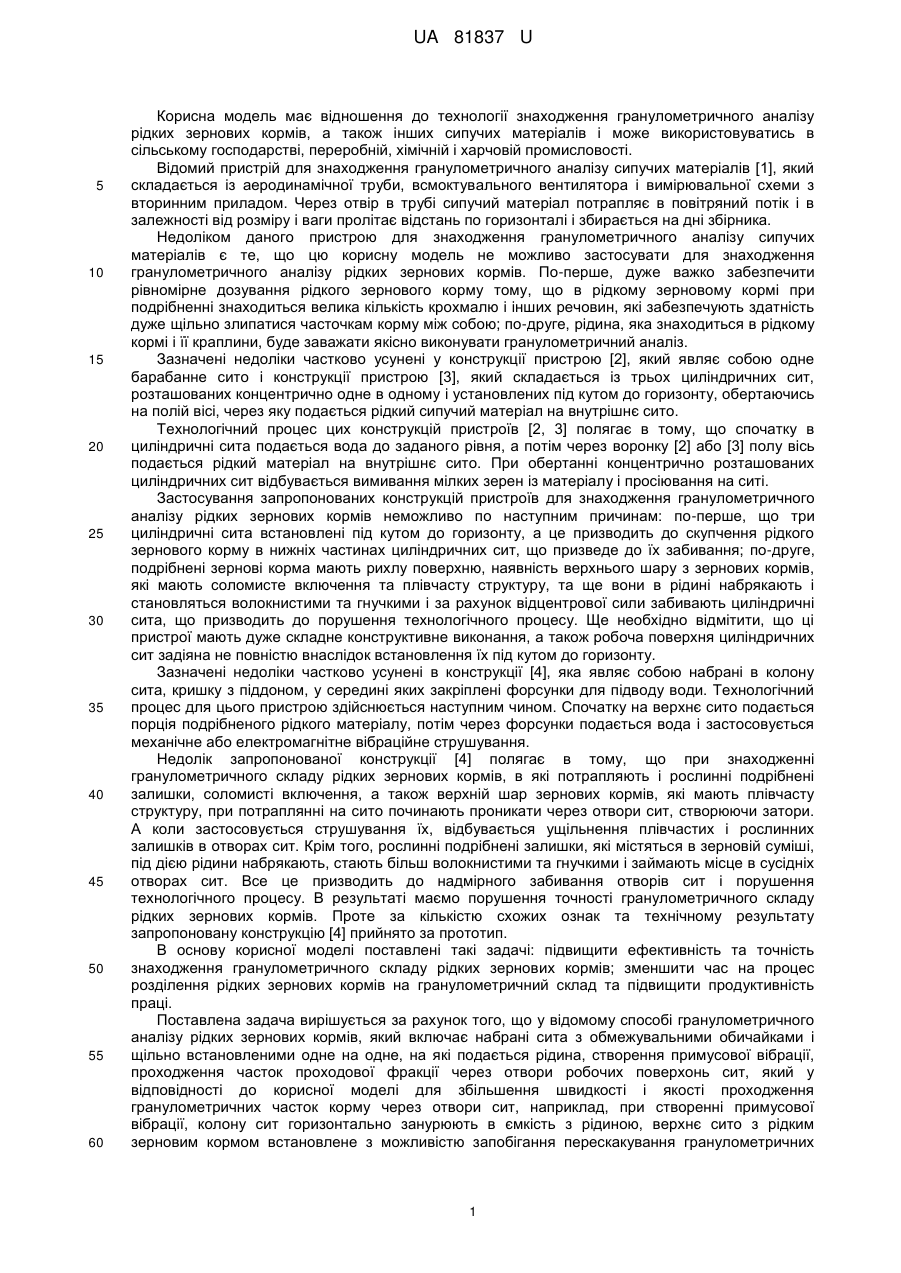

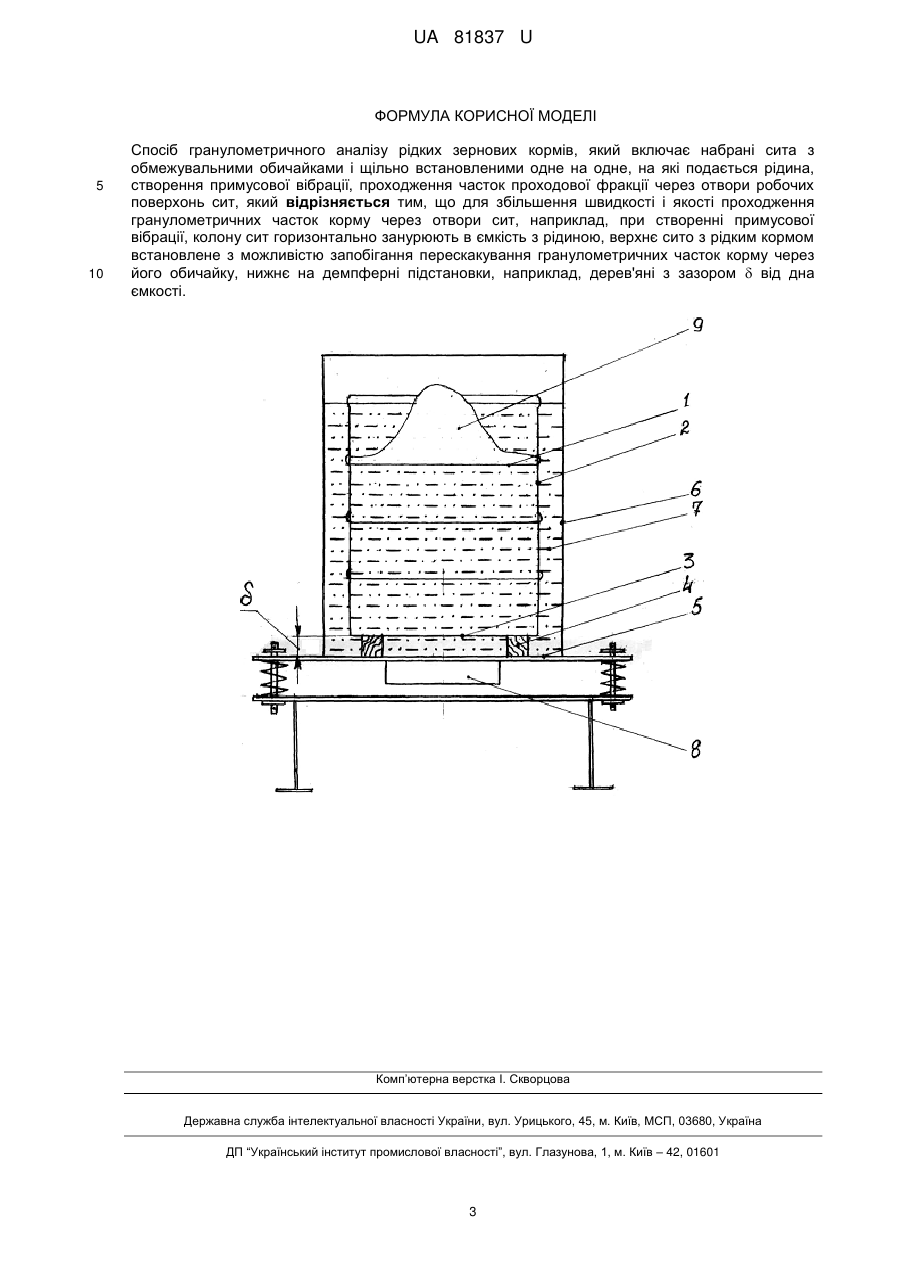

Реферат: Спосіб гранулометричного аналізу рідких зернових кормів, який включає набрані сита з обмежувальними обичайками і щільно встановленими одне на одне, на які подається рідина, створення примусової вібрації, проходження часток проходової фракції через отвори робочих поверхонь сит, причому для збільшення швидкості і якості проходження гранулометричних часток корму через отвори сит, наприклад, при створенні примусової вібрації, колону сит горизонтально занурюють в ємкість з рідиною, верхнє сито з рідким кормом встановлене з можливістю запобігання перескакування гранулометричних часток корму через його обичайку, нижнє на демпферні підстановки, наприклад, дерев'яні з зазором  від дна ємкості. UA 81837 U (12) UA 81837 U UA 81837 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель має відношення до технології знаходження гранулометричного аналізу рідких зернових кормів, а також інших сипучих матеріалів і може використовуватись в сільському господарстві, переробній, хімічній і харчовій промисловості. Відомий пристрій для знаходження гранулометричного аналізу сипучих матеріалів [1], який складається із аеродинамічної труби, всмоктувального вентилятора і вимірювальної схеми з вторинним приладом. Через отвір в трубі сипучий матеріал потрапляє в повітряний потік і в залежності від розміру і ваги пролітає відстань по горизонталі і збирається на дні збірника. Недоліком даного пристрою для знаходження гранулометричного аналізу сипучих матеріалів є те, що цю корисну модель не можливо застосувати для знаходження гранулометричного аналізу рідких зернових кормів. По-перше, дуже важко забезпечити рівномірне дозування рідкого зернового корму тому, що в рідкому зерновому кормі при подрібненні знаходиться велика кількість крохмалю і інших речовин, які забезпечують здатність дуже щільно злипатися часточкам корму між собою; по-друге, рідина, яка знаходиться в рідкому кормі і її краплини, буде заважати якісно виконувати гранулометричний аналіз. Зазначені недоліки частково усунені у конструкції пристрою [2], який являє собою одне барабанне сито і конструкції пристрою [3], який складається із трьох циліндричних сит, розташованих концентрично одне в одному і установлених під кутом до горизонту, обертаючись на полій вісі, через яку подається рідкий сипучий матеріал на внутрішнє сито. Технологічний процес цих конструкцій пристроїв [2, 3] полягає в тому, що спочатку в циліндричні сита подається вода до заданого рівня, а потім через воронку [2] або [3] полу вісь подається рідкий матеріал на внутрішнє сито. При обертанні концентрично розташованих циліндричних сит відбувається вимивання мілких зерен із матеріалу і просіювання на ситі. Застосування запропонованих конструкцій пристроїв для знаходження гранулометричного аналізу рідких зернових кормів неможливо по наступним причинам: по-перше, що три циліндричні сита встановлені під кутом до горизонту, а це призводить до скупчення рідкого зернового корму в нижніх частинах циліндричних сит, що призведе до їх забивання; по-друге, подрібнені зернові корма мають рихлу поверхню, наявність верхнього шару з зернових кормів, які мають соломисте включення та плівчасту структуру, та ще вони в рідині набрякають і становляться волокнистими та гнучкими і за рахунок відцентрової сили забивають циліндричні сита, що призводить до порушення технологічного процесу. Ще необхідно відмітити, що ці пристрої мають дуже складне конструктивне виконання, а також робоча поверхня циліндричних сит задіяна не повністю внаслідок встановлення їх під кутом до горизонту. Зазначені недоліки частково усунені в конструкції [4], яка являє собою набрані в колону сита, кришку з піддоном, у середині яких закріплені форсунки для підводу води. Технологічний процес для цього пристрою здійснюється наступним чином. Спочатку на верхнє сито подається порція подрібненого рідкого матеріалу, потім через форсунки подається вода і застосовується механічне або електромагнітне вібраційне струшування. Недолік запропонованої конструкції [4] полягає в тому, що при знаходженні гранулометричного складу рідких зернових кормів, в які потрапляють і рослинні подрібнені залишки, соломисті включення, а також верхній шар зернових кормів, які мають плівчасту структуру, при потраплянні на сито починають проникати через отвори сит, створюючи затори. А коли застосовується струшування їх, відбувається ущільнення плівчастих і рослинних залишків в отворах сит. Крім того, рослинні подрібнені залишки, які містяться в зерновій суміші, під дією рідини набрякають, стають більш волокнистими та гнучкими і займають місце в сусідніх отворах сит. Все це призводить до надмірного забивання отворів сит і порушення технологічного процесу. В результаті маємо порушення точності гранулометричного складу рідких зернових кормів. Проте за кількістю схожих ознак та технічному результату запропоновану конструкцію [4] прийнято за прототип. В основу корисної моделі поставлені такі задачі: підвищити ефективність та точність знаходження гранулометричного складу рідких зернових кормів; зменшити час на процес розділення рідких зернових кормів на гранулометричний склад та підвищити продуктивність праці. Поставлена задача вирішується за рахунок того, що у відомому способі гранулометричного аналізу рідких зернових кормів, який включає набрані сита з обмежувальними обичайками і щільно встановленими одне на одне, на які подається рідина, створення примусової вібрації, проходження часток проходової фракції через отвори робочих поверхонь сит, який у відповідності до корисної моделі для збільшення швидкості і якості проходження гранулометричних часток корму через отвори сит, наприклад, при створенні примусової вібрації, колону сит горизонтально занурюють в ємкість з рідиною, верхнє сито з рідким зерновим кормом встановлене з можливістю запобігання перескакування гранулометричних 1 UA 81837 U 5 10 15 20 25 30 35 40 45 50 55 часток корму через його обичайку, нижнє на демпферні підстановки, наприклад, дерев'яні з зазором  від дна ємкості. Сутність корисної моделі пояснюється кресленням, де показано: на кресленні - принципова схема процесу робочих поверхонь сит для знаходження гранулометричного аналізу рідких зернових кормів. Для реалізації запропонованого способу, який складається з сит 1, які за допомогою обичайки 2 щільно встановлені одне в одне і створюють колону, де нижнє сито 3 встановлене на демпферні підстановки 4 (наприклад, дерев'яні) з зазором  від дна 5 ємкості 6, в яку залита вода 7 до того рівня, щоб обичайка верхнього решета 1 визирала із води з можливістю запобігання перескакування гранулометричних часток корму, а також вібраційного пристрою 8. Гранулометричний аналіз рідких зернових кормів за запропонованим способом виконується в такій послідовності. Спочатку в ємкість 6 встановлюють сита 1 в вигляді колони на демпферні підстановки (наприклад, дерев'яні) 4 з забезпеченням зазору  між нижнім ситом 3 і дном ємкості 5 і заповнюють водою 7 до того рівня, щоб обичайка самого верхнього сита 1 визирала із води 7. Потім на верхнє сито подають порцію подрібненого рідкого зернового корму 9. Вмикають вібраційний пристрій 8, відбувається коливання води, яка активно відмиває крохмаль та інші клейкі речовини від часточок корму, їх роз'єднує, розосереджує подрібнений зерновий корм 7 по всіх робочих поверхнях сит. Відбувається наступне явище. Спочатку рослинні подрібнені соломисті включення, а також верхній шар зернових кормів, які мають плівчасту структуру, підіймаються над ситами тому, що вони легкі, і дають можливість мілко подрібненим часточкам корму за рахунок коливань швидко відмиватися у воді від клейких речовин і проходити через отвори сит і збиратися залежно від розміру на ситах 1 і дні ємкості 5. А потім поступово починають проходити через отвори сит 1 соломисті, рослинні включення, плівчасті структури корму, але це відбувається за рахунок того, що їх проштовхує та фракція, яка досягла свого розміру, вже обмита і зібралась на ситах, вона легко рухома у воді і за рахунок коливань активно впливає на них, проштовхуючи чи, навпаки, витягуючи, якщо вони застряли в отворах. Весь технологічний процес розділення на гранулометричний склад рідких зернових кормів відбувається декілька хвилин. За рахунок наявності зазору  між нижнім ситом 3 і дном ємкості 5 відбувається проходження через отвори сит колоїдних часточок корму, клейких речовин, крохмалю, виводяться за межі сит і накопичуються на дні ємкості 5, що дає можливість ефективному гранулометричному розділенню рідких зернових кормів. Потім вимикають вібраційний пристрій 8, витягають колону сит 1 із ємкості 6 і встановлюють знову на вібраційний пристрій на декілька хвилин в повітряному середовищі для відбору краплин води, яка знаходиться на ситах і в зразках корму. Таким чином отримаємо гранулометричні зразки зернового корму на кожному ситі, в залежності від розміру, для подальшого вивчення. Використання даного способу для визначення гранулометричного аналізу рідких зернових кормів дозволяє зекономити енергоресурси, час і матеріальні витрати за рахунок простого конструктивного виконання, тому є доцільним для застосування як в сільському господарстві, так і в інших галузях промисловості. Запропонований спосіб гранулометричного аналізу рідких зернових кормів простий в застосуванні, прийнятний для промислового впровадження. В інших джерелах інформації способу визначення гранулометричного аналізу рідких зернових кормів з аналогічними ознаками автори не виявили, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. А. с. № 191222 СССР. МПК G 01n, Класс 421, 13/04. Устройство для гранулометрического анализа сыпучих материалов /Рудный Н.М., Станкевич Р.С., Нестерчук Р.Я. - № 1020028/26-25; заявл.23.07.1965 г. опубл. Б. И. № 3, 1967 г. 2. А.с. № 171151 СССР. МПК G 01n, Класс 421, 13/04. Гранулометр / Колосов Н.Н., Невский Ю.И., Дадаян А.Л.- № 851913/22-3; заявл. 12.07.1963; опубл. Б.И. № 10, 1965 г. 3. А.с. № 171151 СССР. MПК G 01 n, Класс 421, 4/15, 13/04 Гранулометр/ Невский Ю.И., Колосов Н.Н., Куюмджян Н.Н., Мовсесян Ф.А…- № 1069869/26-25; заявл. 19.06.1967; опубл. Б.И. № 12, 1967 г. 4. Новый справочник химика и технолога /Процессы и аппараты химических технологий. 2004 г. (рис. 9.1.2.1. Набор сит для мокрого ситового анализа с орошением). 60 2 UA 81837 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб гранулометричного аналізу рідких зернових кормів, який включає набрані сита з обмежувальними обичайками і щільно встановленими одне на одне, на які подається рідина, створення примусової вібрації, проходження часток проходової фракції через отвори робочих поверхонь сит, який відрізняється тим, що для збільшення швидкості і якості проходження гранулометричних часток корму через отвори сит, наприклад, при створенні примусової вібрації, колону сит горизонтально занурюють в ємкість з рідиною, верхнє сито з рідким кормом встановлене з можливістю запобігання перескакування гранулометричних часток корму через його обичайку, нижнє на демпферні підстановки, наприклад, дерев'яні з зазором  від дна ємкості. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
