Збірно-монолітний залізобетонний стрічковий фундамент під ряд колон

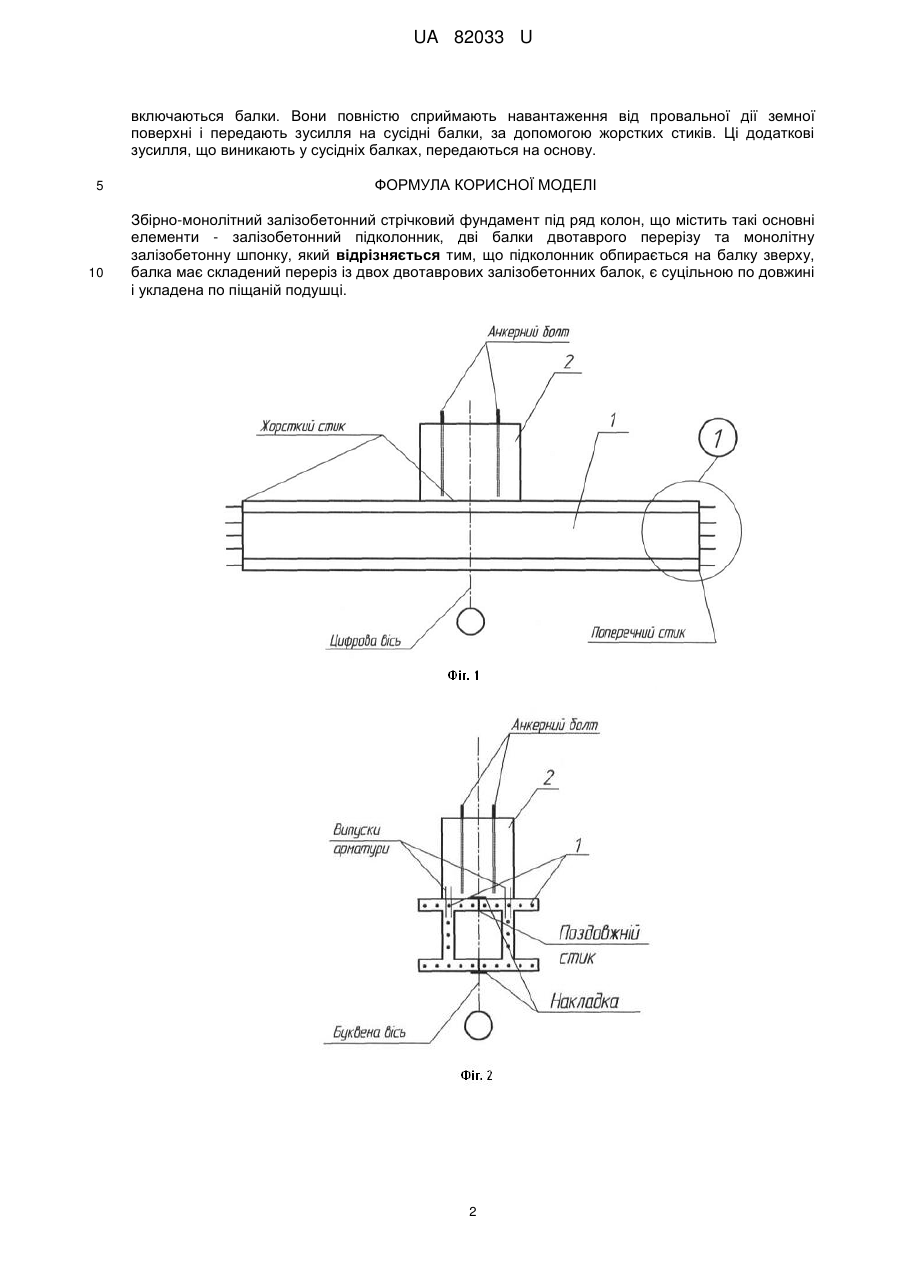

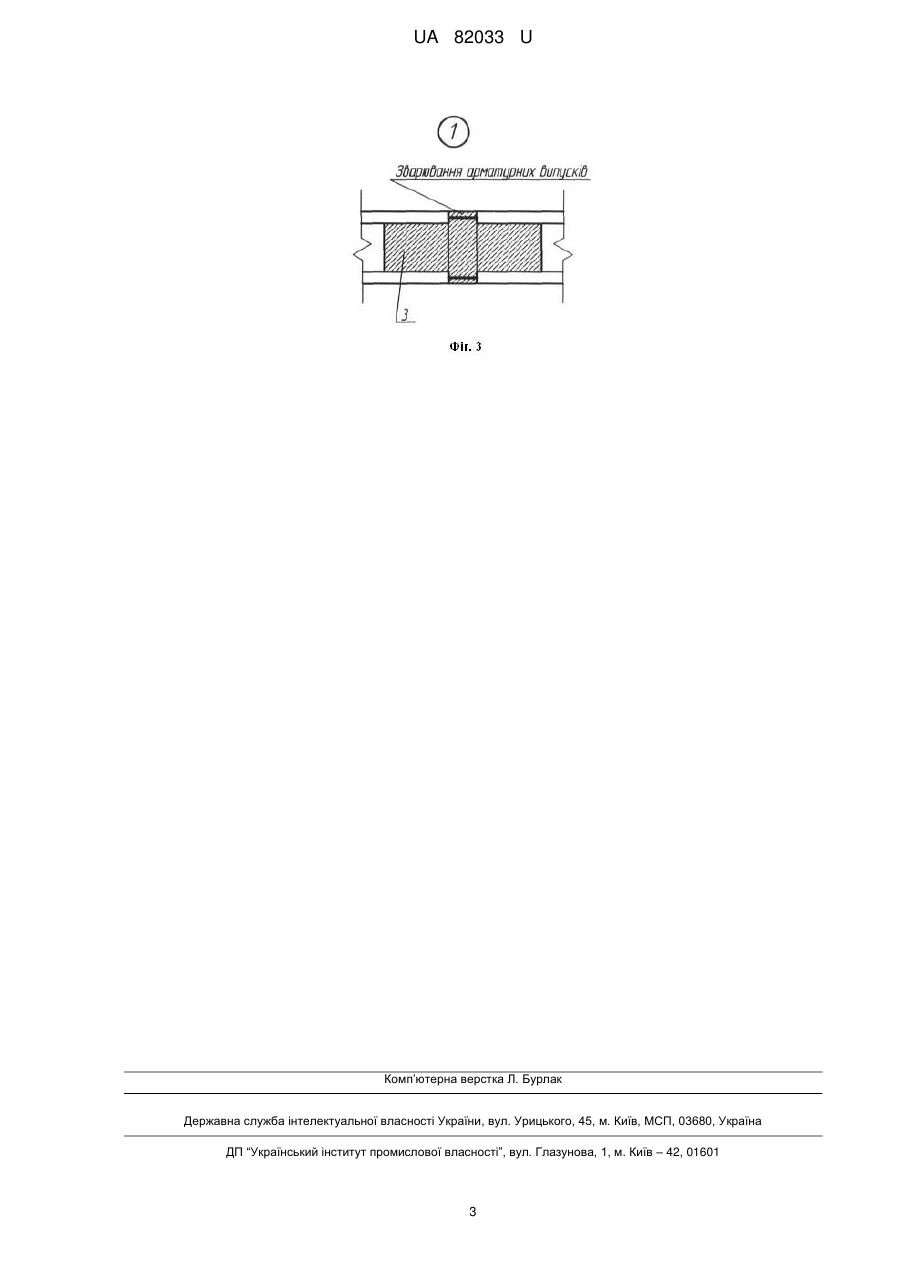

Реферат: UA 82033 U UA 82033 U 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить корисна модель - будівництво. Відомий стрічковий фундамент під ряди колон таврового перерізу (див. Далматов Б.И. Механика грунтов, основания и фундаменты (включая специальный курс инженерной геологии) - 2-е изд. перераб. И доп. - Л.: Стройиздат, Ленингр. отд-ние, 1988.-415 с.). Недоліком цього фундаменту є порівняно велика матеріалоємність при використанні в умовах карстових провалів. Найбільш близьким аналогом за сукупністю ознак є збірний залізобетонний балочний фундамент з опорними блок-подушками (див. деклараційний патент № 73075 на корисну модель "Збірний залізобетонний балочний фундамент з опорними блок-подушками" від 10.09.2012, Бюл. № 17). Він складається із п'яти елементів - підколонника, опорної залізобетонної плити, двох консольних балок, закладних елементів для з'єднання балок із стаканами та закладних деталей для з'єднання балок між собою. Підколонник являє собою стакан для зачеканки колони. Трикутні залізобетонні балки встановлюються вздовж ряду колон на залізобетонні блок-подушки і приварюються до стакана. Для цього в балці і стакані передбачені у відповідних місцях закладні металеві елементи. Висота балки і стакана у місці їх примикання є однаковою. Трикутні консольні балки з'єднуються між собою за допомогою накладок, утворюючи вздовж будівлі систему балок, яка нагадує нерозрізну балку, з'єднаних між собою шарнірно і жорстко з фундаментами. Утворений фундамент являє собою балку із власною опорою, довжина якої дорівнює кроку колон і може складати 6 або 12 метрів. Але розглянутий аналог трудомісткий при монтажі на будівельному майданчику, що може стати причиною обмеженого застосування у будівництві. В основу корисної моделі було поставлено задачу вдосконалення стрічкового фундамента під ряд колон одноповерхової промислової будівлі, який буде використовуватись в складних інженерно-геологічних умовах. Стрічковий фундамент, що заявляється, містить такі елементи - залізобетонний підколонник, дві залізобетонні балки двотаврого перерізу та монолітну залізобетонну шпонку. Підколонник з'єднаний з балкою жорстко. Висота балки знаходиться із розрахунку по 1-ій групі граничного стану, а ширина верхнього поясу із умови сприйняття згинального моменту на стику підколоника і балки у площині поперечної рами каркасної будівлі. Фундамент відрізняється тим, що підколонник обпирається на балку зверху, балка має складений переріз із двох двотавроих залізобетонних балок, є суцільною по довжині і укладена по піщаній подушці. Усі вказані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі є конструктивне рішення фундаменту, яке дає можливість утримувати надфундаментні конструкції від дії локальних деформацій основи в проектному положенні і уникнути катастрофічних руйнувань каркасних будівель. Корисна модель пояснюється кресленнями, де на Фіг.1, 2, 3 показана конструкція фундамента, що заявляється. Запропонований збірно-монолітний залізобетонний стрічковий фундамент під ряд колон складається із трьох елементів - балки (1), підколонника під колону (2) та залізобетонної монолітної шпонки (3). Складений переріз коробчатої балки влаштовується із двох залізобетонних двотаврових балок у збірному варіанті. Довжина балок дорівнює кроку колон, тобто 6 або 12 метрів, але також може бути 18 та 24 метри. Кількість та геометричні параметри балок визначаються із геологічних умов, навантажень від каркасу, кроку колон та очікуваному розмірі карстового провалу. Двотаврові балки з'єднуються за допомогою сталевих накладок, які приварюються до закладних металевих елементів у полках верхнього і нижнього поясів. Таке рішення дозволить зафіксувати незмінність конструкції коробчатої балки та забезпечити спільну роботу двотаврових балок. В конструктивному плані залізобетонний підколонник може бути виконаний як у монолітному, так і у збірному виконанні, в залежності від типу колони каркасу (металевої або залізобетонної). З'єднання підколонника із балками виконується жорстке шляхом влаштування арматурних випусків із стінки балки при монолітному підколоннику або використанні закладних деталей, коли підколінник є збірним. По довжині балки з'єднуються за допомогою ванного зварювання арматурних випусків в полках і стінці, що утворюють стик в поперечному напрямку. Таким чином вздовж будівлі утворюється система балок, з'єднаних між собою жорстко. Представлений фундамент нагадує нерозрізну балку, що лежить на пружній ґрунтовій основі. Принцип роботи фундамента залежить від умов експлуатації. При нормальних умовах експлуатації будівлі навантаження від колони передаються через підколонник (2) на двотаврові балки (1), які, в свою чергу, на ґрунтову основу. У випадку, коли під фундаментом виникають просідання земної поверхні або провал, останній не змінює свого положення, так як в роботу 1 UA 82033 U включаються балки. Вони повністю сприймають навантаження від провальної дії земної поверхні і передають зусилля на сусідні балки, за допомогою жорстких стиків. Ці додаткові зусилля, що виникають у сусідніх балках, передаються на основу. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Збірно-монолітний залізобетонний стрічковий фундамент під ряд колон, що містить такі основні елементи - залізобетонний підколонник, дві балки двотаврого перерізу та монолітну залізобетонну шпонку, який відрізняється тим, що підколонник обпирається на балку зверху, балка має складений переріз із двох двотаврових залізобетонних балок, є суцільною по довжині і укладена по піщаній подушці. 2 UA 82033 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
