Горно випалювальної машини

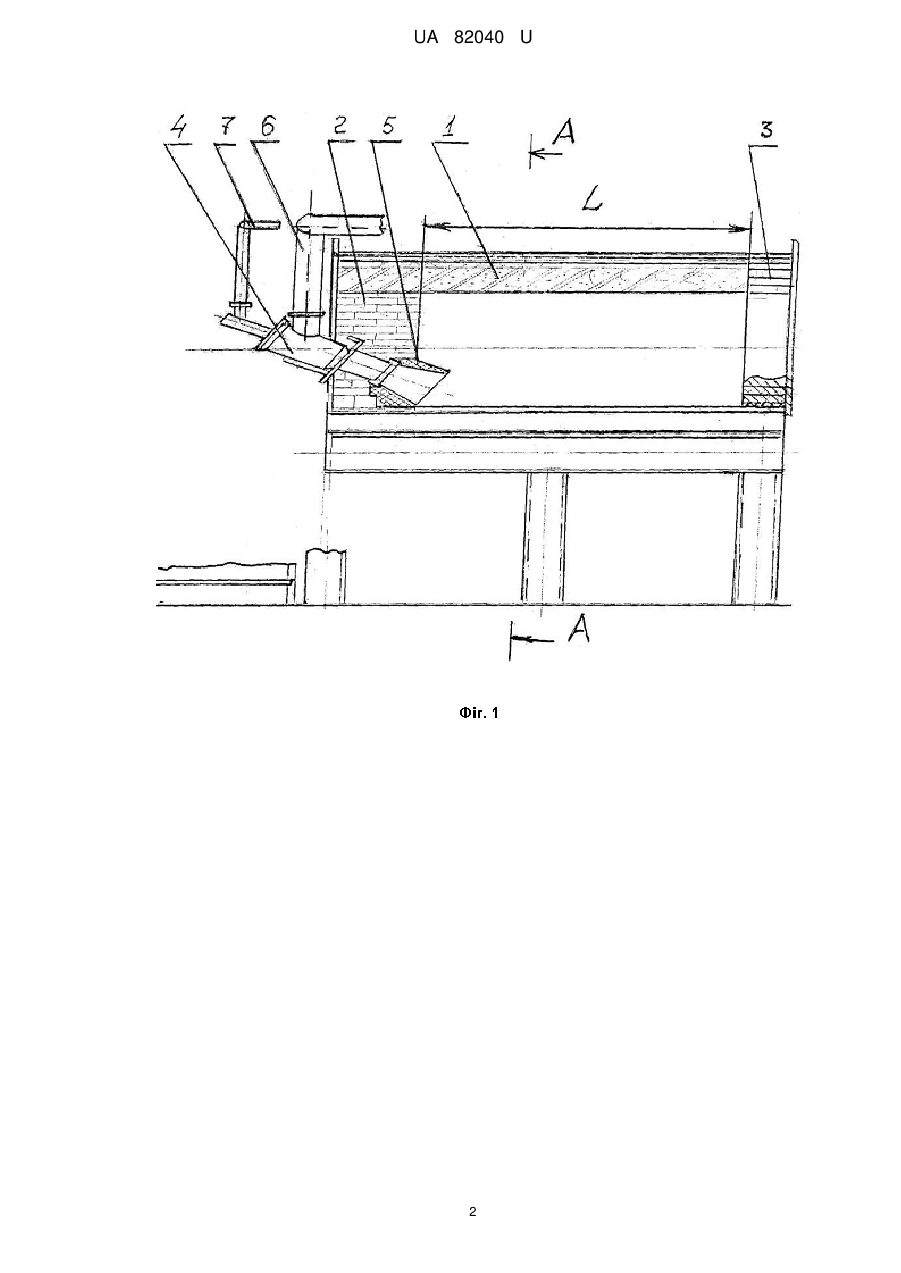

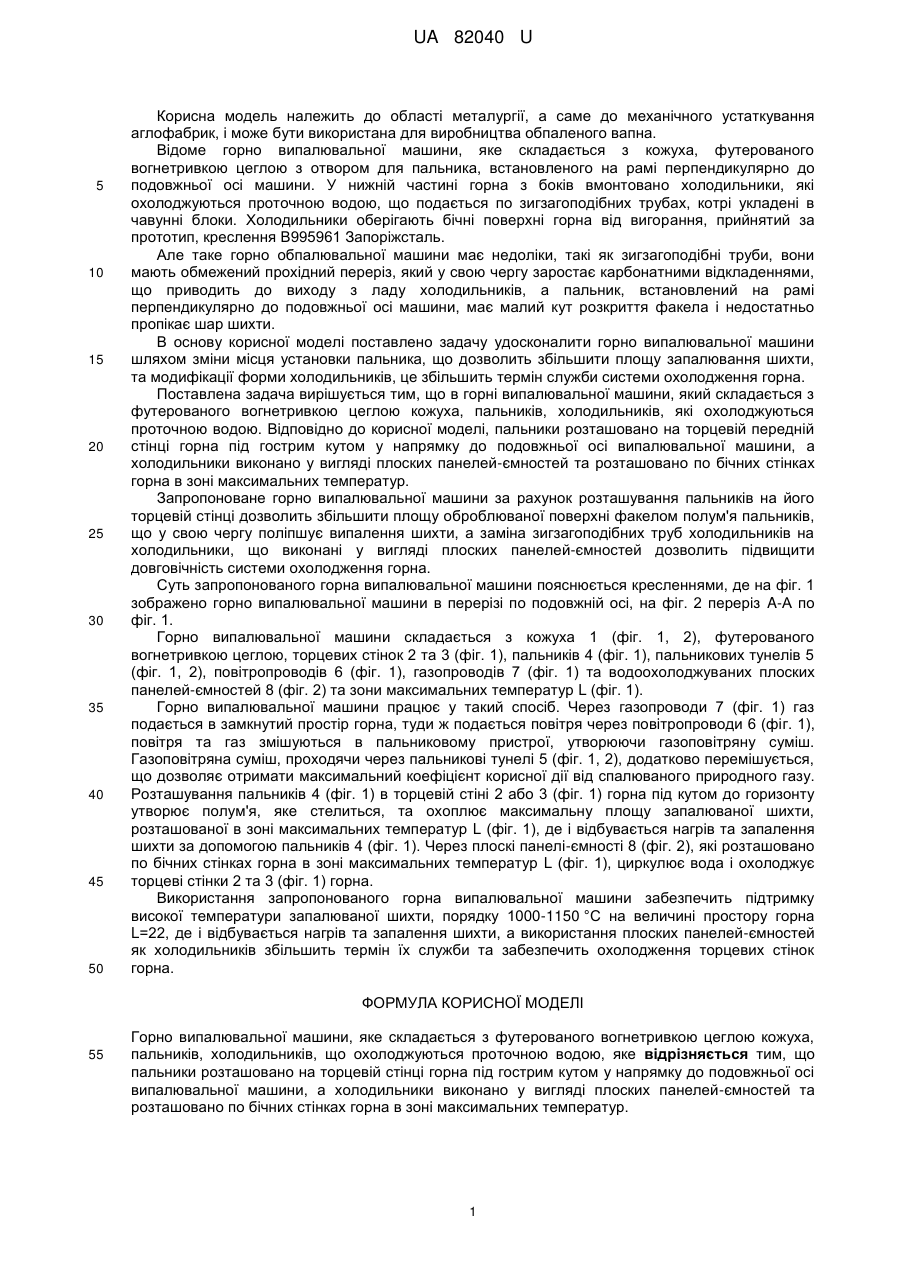

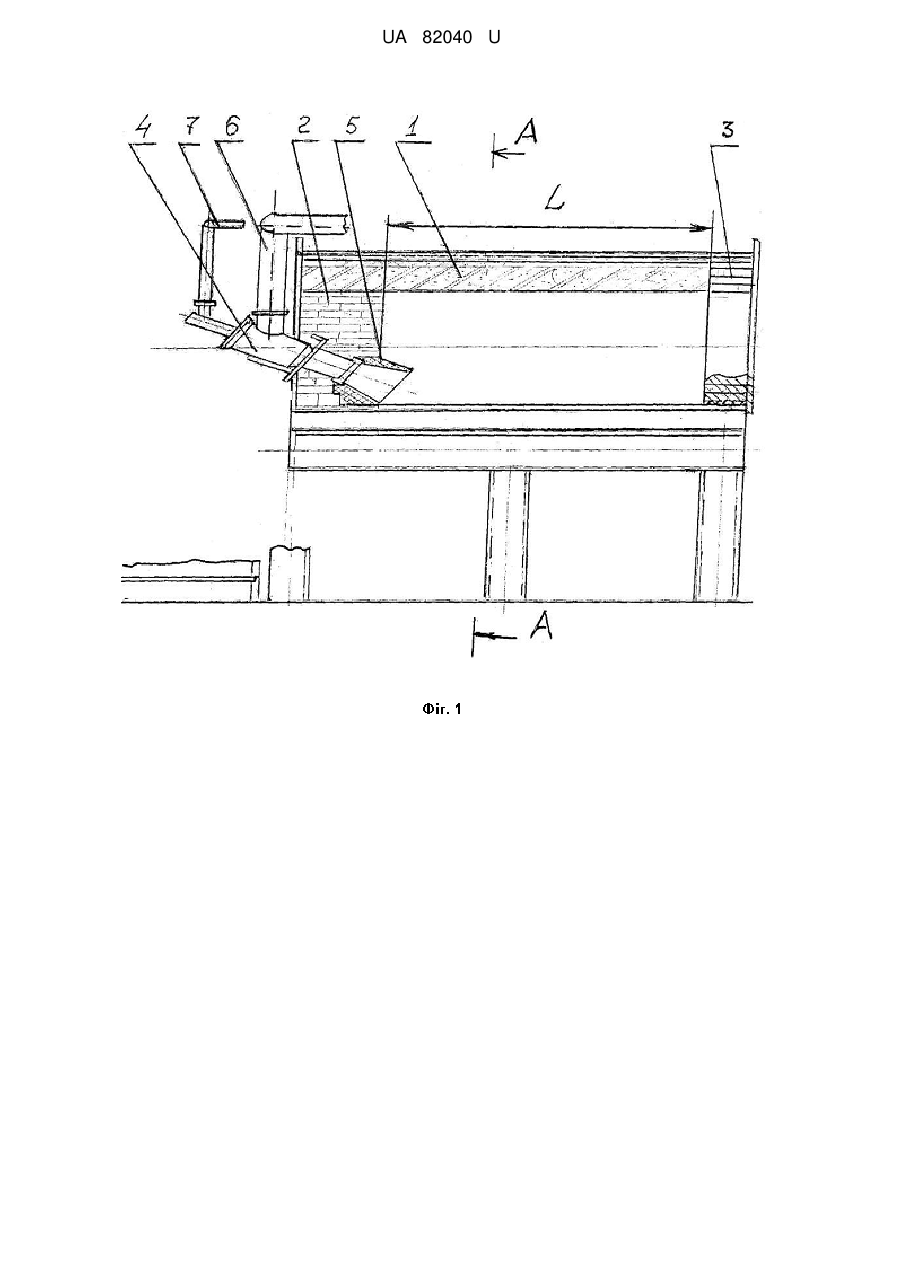

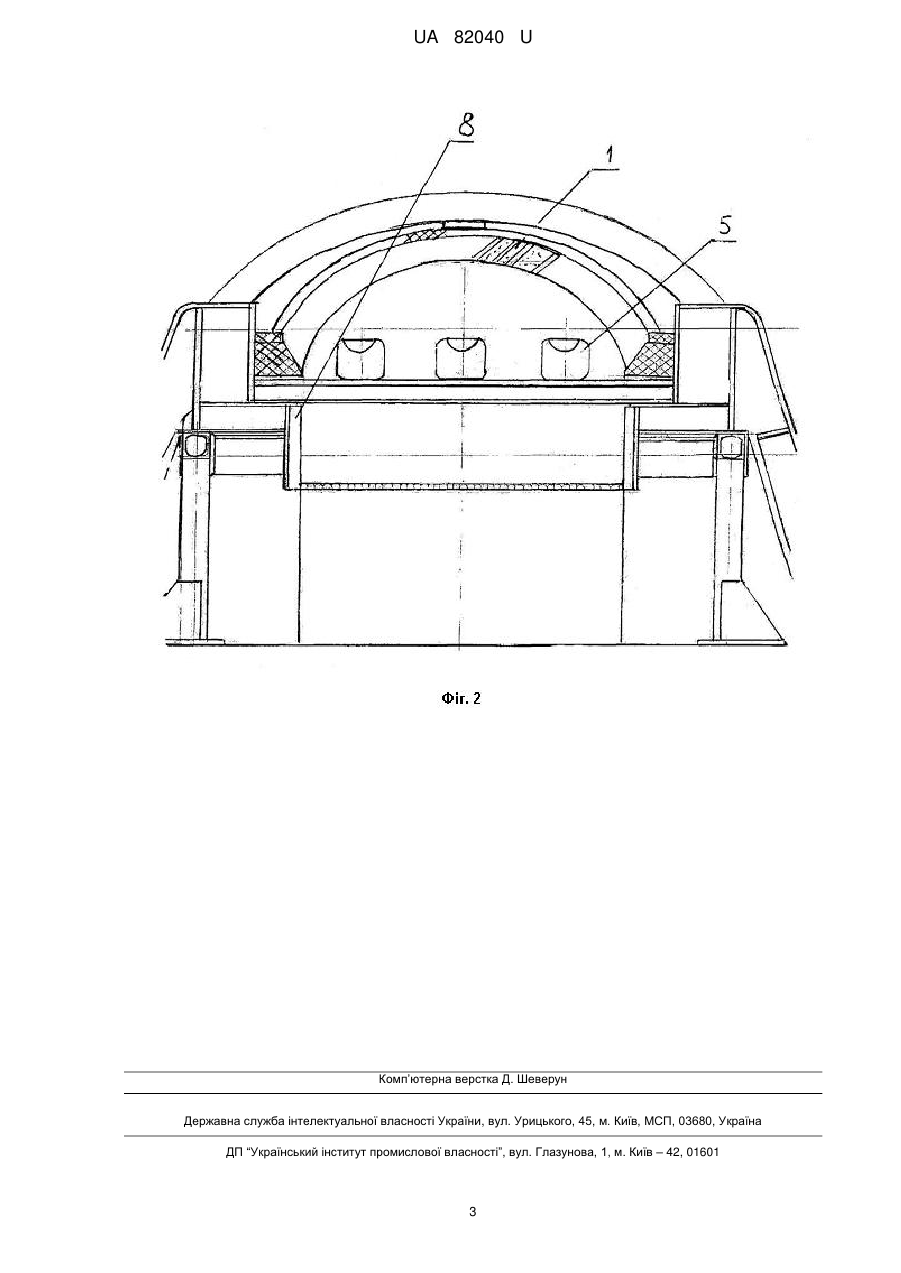

Реферат: Горно випалювальної машини, яке складається з футерованого вогнетривкою цеглою кожуха, пальників, холодильників, що охолоджуються проточною водою, причому пальники розташовано на торцевій стінці горна під гострим кутом у напрямку до подовжньої осі випалювальної машини, а холодильники виконано у вигляді плоских панелей-ємностей та розташовано по бічних стінках горна в зоні максимальних температур. UA 82040 U (54) ГОРНО ВИПАЛЮВАЛЬНОЇ МАШИНИ UA 82040 U UA 82040 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області металургії, а саме до механічного устаткування аглофабрик, і може бути використана для виробництва обпаленого вапна. Відоме горно випалювальної машини, яке складається з кожуха, футерованого вогнетривкою цеглою з отвором для пальника, встановленого на рамі перпендикулярно до подовжньої осі машини. У нижній частині горна з боків вмонтовано холодильники, які охолоджуються проточною водою, що подається по зигзагоподібних трубах, котрі укладені в чавунні блоки. Холодильники оберігають бічні поверхні горна від вигорання, прийнятий за прототип, креслення В995961 Запоріжсталь. Але таке горно обпалювальної машини має недоліки, такі як зигзагоподібні труби, вони мають обмежений прохідний переріз, який у свою чергу заростає карбонатними відкладеннями, що приводить до виходу з ладу холодильників, а пальник, встановлений на рамі перпендикулярно до подовжньої осі машини, має малий кут розкриття факела і недостатньо пропікає шар шихти. В основу корисної моделі поставлено задачу удосконалити горно випалювальної машини шляхом зміни місця установки пальника, що дозволить збільшити площу запалювання шихти, та модифікації форми холодильників, це збільшить термін служби системи охолодження горна. Поставлена задача вирішується тим, що в горні випалювальної машини, який складається з футерованого вогнетривкою цеглою кожуха, пальників, холодильників, які охолоджуються проточною водою. Відповідно до корисної моделі, пальники розташовано на торцевій передній стінці горна під гострим кутом у напрямку до подовжньої осі випалювальної машини, а холодильники виконано у вигляді плоских панелей-ємностей та розташовано по бічних стінках горна в зоні максимальних температур. Запропоноване горно випалювальної машини за рахунок розташування пальників на його торцевій стінці дозволить збільшити площу оброблюваної поверхні факелом полум'я пальників, що у свою чергу поліпшує випалення шихти, а заміна зигзагоподібних труб холодильників на холодильники, що виконані у вигляді плоских панелей-ємностей дозволить підвищити довговічність системи охолодження горна. Суть запропонованого горна випалювальної машини пояснюється кресленнями, де на фіг. 1 зображено горно випалювальної машини в перерізі по подовжній осі, на фіг. 2 переріз A-А по фіг. 1. Горно випалювальної машини складається з кожуха 1 (фіг. 1, 2), футерованого вогнетривкою цеглою, торцевих стінок 2 та 3 (фіг. 1), пальників 4 (фіг. 1), пальникових тунелів 5 (фіг. 1, 2), повітропроводів 6 (фіг. 1), газопроводів 7 (фіг. 1) та водоохолоджуваних плоских панелей-ємностей 8 (фіг. 2) та зони максимальних температур L (фіг. 1). Горно випалювальної машини працює у такий спосіб. Через газопроводи 7 (фіг. 1) газ подається в замкнутий простір горна, туди ж подається повітря через повітропроводи 6 (фіг. 1), повітря та газ змішуються в пальниковому пристрої, утворюючи газоповітряну суміш. Газоповітряна суміш, проходячи через пальникові тунелі 5 (фіг. 1, 2), додатково перемішується, що дозволяє отримати максимальний коефіцієнт корисної дії від спалюваного природного газу. Розташування пальників 4 (фіг. 1) в торцевій стіні 2 або 3 (фіг. 1) горна під кутом до горизонту утворює полум'я, яке стелиться, та охоплює максимальну площу запалюваної шихти, розташованої в зоні максимальних температур L (фiг. 1), де і відбувається нагрів та запалення шихти за допомогою пальників 4 (фіг. 1). Через плоскі панелі-ємності 8 (фіг. 2), які розташовано по бічних стінках горна в зоні максимальних температур L (фіг. 1), циркулює вода і охолоджує торцеві стінки 2 та 3 (фіг. 1) горна. Використання запропонованого горна випалювальної машини забезпечить підтримку високої температури запалюваної шихти, порядку 1000-1150 °C на величині простору горна L=22, де і відбувається нагрів та запалення шихти, а використання плоских панелей-ємностей як холодильників збільшить термін їх служби та забезпечить охолодження торцевих стінок горна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Горно випалювальної машини, яке складається з футерованого вогнетривкою цеглою кожуха, пальників, холодильників, що охолоджуються проточною водою, яке відрізняється тим, що пальники розташовано на торцевій стінці горна під гострим кутом у напрямку до подовжньої осі випалювальної машини, а холодильники виконано у вигляді плоских панелей-ємностей та розташовано по бічних стінках горна в зоні максимальних температур. 1 UA 82040 U 2 UA 82040 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
