Безформальдегідний склад для водовідштовхувального оброблення текстильних матеріалів із целюлозних, поліефірних волокон та їх суміші

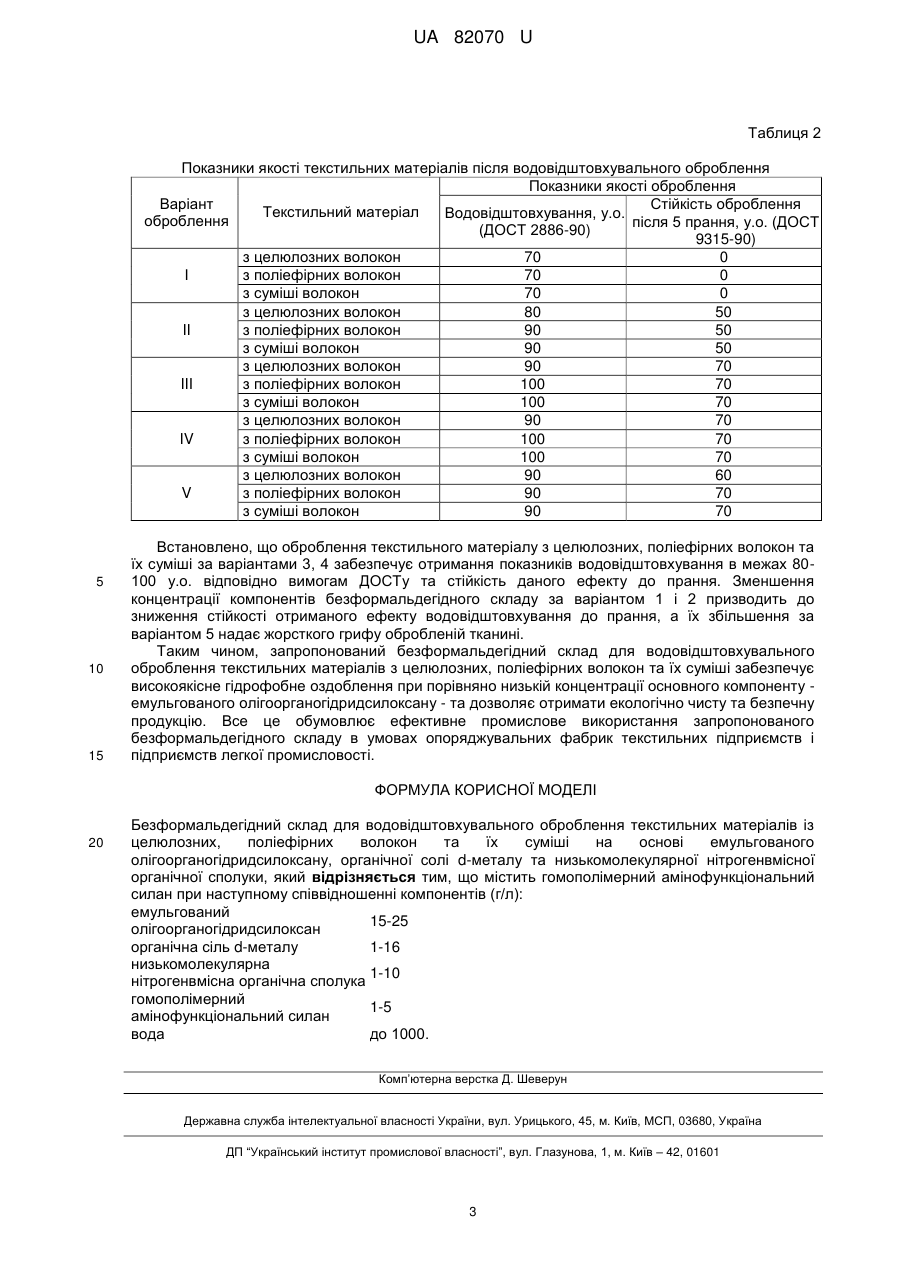

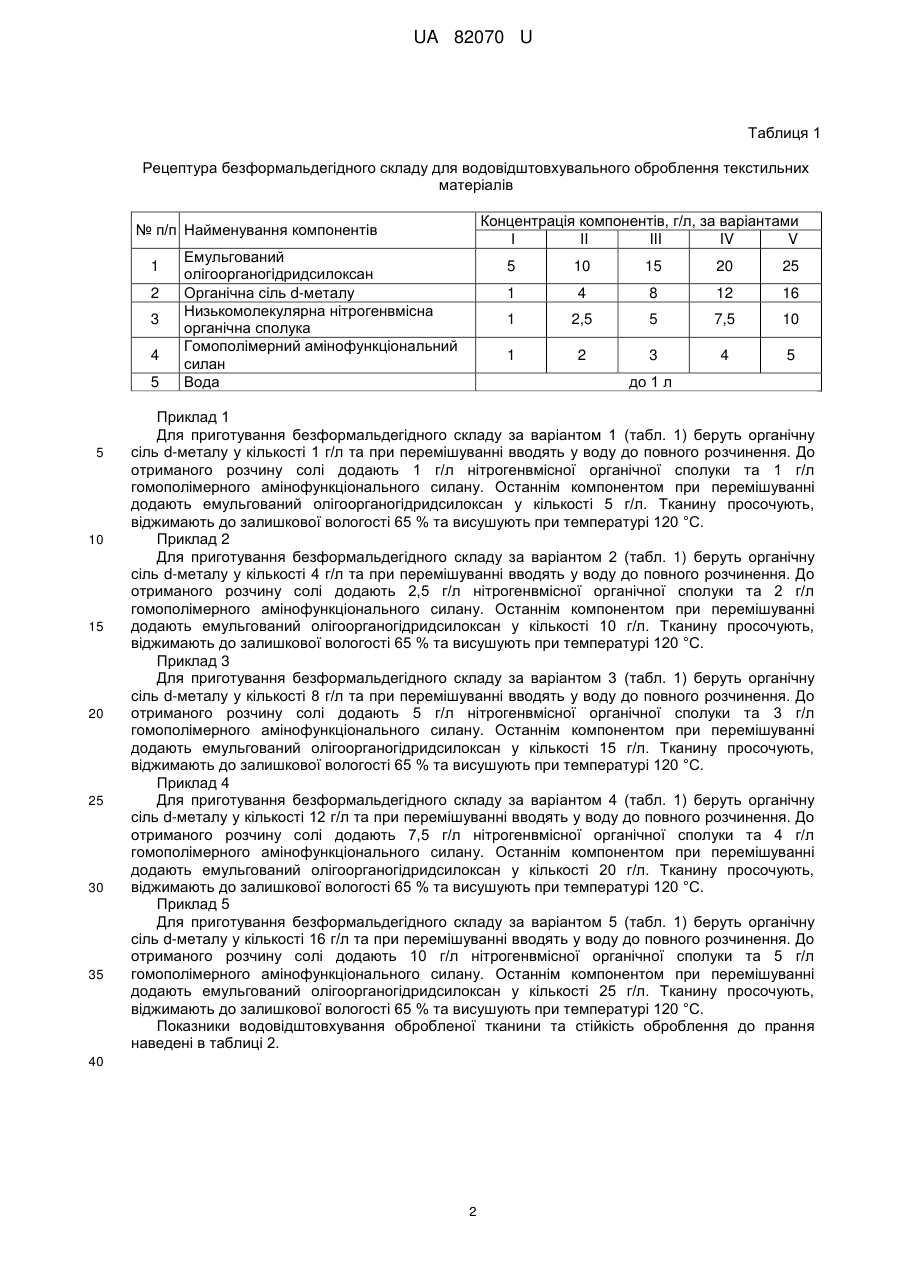

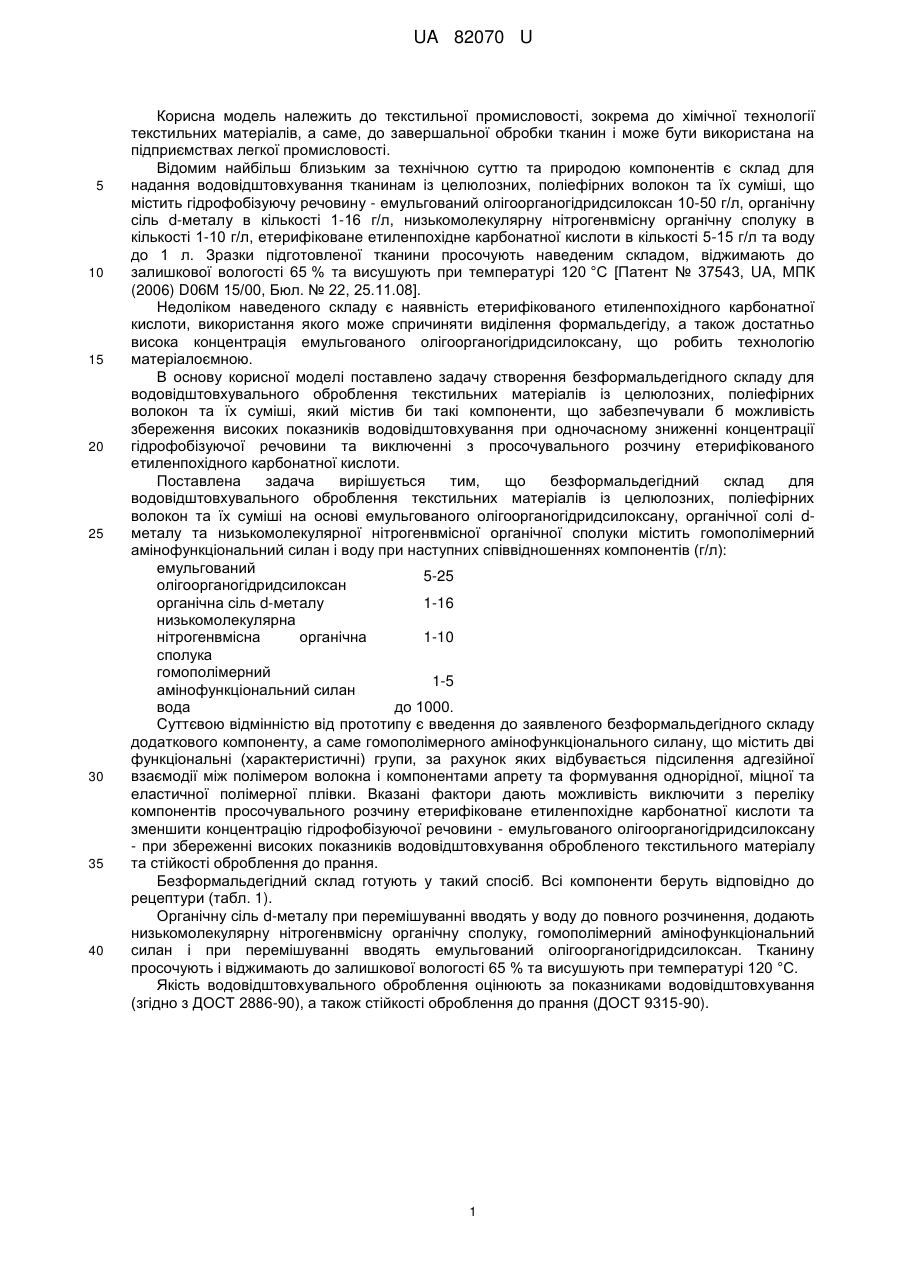

Реферат: Безформальдегідний склад для водовідштовхувального оброблення текстильних матеріалів із целюлозних, поліефірних волокон та їх суміші містить емульгований олігоорганогідридсилоксан, органічну сіль d-металу, низькомолекулярну нітрогенвмісну органічну сполуку, гомополімерний амінофункціональний силан та воду. UA 82070 U (54) БЕЗФОРМАЛЬДЕГІДНИЙ СКЛАД ДЛЯ ВОДОВІДШТОВХУВАЛЬНОГО ОБРОБЛЕННЯ ТЕКСТИЛЬНИХ МАТЕРІАЛІВ ІЗ ЦЕЛЮЛОЗНИХ, ПОЛІЕФІРНИХ ВОЛОКОН ТА ЇХ СУМІШІ UA 82070 U UA 82070 U 5 10 15 20 25 30 35 40 Корисна модель належить до текстильної промисловості, зокрема до хімічної технології текстильних матеріалів, а саме, до завершальної обробки тканин і може бути використана на підприємствах легкої промисловості. Відомим найбільш близьким за технічною суттю та природою компонентів є склад для надання водовідштовхування тканинам із целюлозних, поліефірних волокон та їх суміші, що містить гідрофобізуючу речовину - емульгований олігоорганогідридсилоксан 10-50 г/л, органічну сіль d-металу в кількості 1-16 г/л, низькомолекулярну нітрогенвмісну органічну сполуку в кількості 1-10 г/л, етерифіковане етиленпохідне карбонатної кислоти в кількості 5-15 г/л та воду до 1 л. Зразки підготовленої тканини просочують наведеним складом, віджимають до залишкової вологості 65 % та висушують при температурі 120 °C [Патент № 37543, UA, МПК (2006) D06М 15/00, Бюл. № 22, 25.11.08]. Недоліком наведеного складу є наявність етерифікованого етиленпохідного карбонатної кислоти, використання якого може спричиняти виділення формальдегіду, а також достатньо висока концентрація емульгованого олігоорганогідридсилоксану, що робить технологію матеріалоємною. В основу корисної моделі поставлено задачу створення безформальдегідного складу для водовідштовхувального оброблення текстильних матеріалів із целюлозних, поліефірних волокон та їх суміші, який містив би такі компоненти, що забезпечували б можливість збереження високих показників водовідштовхування при одночасному зниженні концентрації гідрофобізуючої речовини та виключенні з просочувального розчину етерифікованого етиленпохідного карбонатної кислоти. Поставлена задача вирішується тим, що безформальдегідний склад для водовідштовхувального оброблення текстильних матеріалів із целюлозних, поліефірних волокон та їх суміші на основі емульгованого олігоорганогідридсилоксану, органічної солі dметалу та низькомолекулярної нітрогенвмісної органічної сполуки містить гомополімерний амінофункціональний силан і воду при наступних співвідношеннях компонентів (г/л): емульгований 5-25 олігоорганогідридсилоксан органічна сіль d-металу 1-16 низькомолекулярна нітрогенвмісна органічна 1-10 сполука гомополімерний 1-5 амінофункціональний силан вода до 1000. Суттєвою відмінністю від прототипу є введення до заявленого безформальдегідного складу додаткового компоненту, а саме гомополімерного амінофункціонального силану, що містить дві функціональні (характеристичні) групи, за рахунок яких відбувається підсилення адгезійної взаємодії між полімером волокна і компонентами апрету та формування однорідної, міцної та еластичної полімерної плівки. Вказані фактори дають можливість виключити з переліку компонентів просочувального розчину етерифіковане етиленпохідне карбонатної кислоти та зменшити концентрацію гідрофобізуючої речовини - емульгованого олігоорганогідридсилоксану - при збереженні високих показників водовідштовхування обробленого текстильного матеріалу та стійкості оброблення до прання. Безформальдегідний склад готують у такий спосіб. Всі компоненти беруть відповідно до рецептури (табл. 1). Органічну сіль d-металу при перемішуванні вводять у воду до повного розчинення, додають низькомолекулярну нітрогенвмісну органічну сполуку, гомополімерний амінофункціональний силан і при перемішуванні вводять емульгований олігоорганогідридсилоксан. Тканину просочують і віджимають до залишкової вологості 65 % та висушують при температурі 120 °C. Якість водовідштовхувального оброблення оцінюють за показниками водовідштовхування (згідно з ДОСТ 2886-90), а також стійкості оброблення до прання (ДОСТ 9315-90). 1 UA 82070 U Таблиця 1 Рецептура безформальдегідного складу для водовідштовхувального оброблення текстильних матеріалів Концентрація компонентів, г/л, за варіантами І II III IV V № п/п Найменування компонентів 1 2 3 4 5 5 10 15 20 25 30 35 Емульгований олігоорганогідридсилоксан Органічна сіль d-металу Низькомолекулярна нітрогенвмісна органічна сполука Гомополімерний амінофункціональний силан Вода 5 10 15 20 25 1 4 8 12 16 1 2,5 5 7,5 10 1 2 3 4 5 до 1 л Приклад 1 Для приготування безформальдегідного складу за варіантом 1 (табл. 1) беруть органічну сіль d-металу у кількості 1 г/л та при перемішуванні вводять у воду до повного розчинення. До отриманого розчину солі додають 1 г/л нітрогенвмісної органічної сполуки та 1 г/л гомополімерного амінофункціонального силану. Останнім компонентом при перемішуванні додають емульгований олігоорганогідридсилоксан у кількості 5 г/л. Тканину просочують, віджимають до залишкової вологості 65 % та висушують при температурі 120 °C. Приклад 2 Для приготування безформальдегідного складу за варіантом 2 (табл. 1) беруть органічну сіль d-металу у кількості 4 г/л та при перемішуванні вводять у воду до повного розчинення. До отриманого розчину солі додають 2,5 г/л нітрогенвмісної органічної сполуки та 2 г/л гомополімерного амінофункціонального силану. Останнім компонентом при перемішуванні додають емульгований олігоорганогідридсилоксан у кількості 10 г/л. Тканину просочують, віджимають до залишкової вологості 65 % та висушують при температурі 120 °C. Приклад 3 Для приготування безформальдегідного складу за варіантом 3 (табл. 1) беруть органічну сіль d-металу у кількості 8 г/л та при перемішуванні вводять у воду до повного розчинення. До отриманого розчину солі додають 5 г/л нітрогенвмісної органічної сполуки та 3 г/л гомополімерного амінофункціонального силану. Останнім компонентом при перемішуванні додають емульгований олігоорганогідридсилоксан у кількості 15 г/л. Тканину просочують, віджимають до залишкової вологості 65 % та висушують при температурі 120 °C. Приклад 4 Для приготування безформальдегідного складу за варіантом 4 (табл. 1) беруть органічну сіль d-металу у кількості 12 г/л та при перемішуванні вводять у воду до повного розчинення. До отриманого розчину солі додають 7,5 г/л нітрогенвмісної органічної сполуки та 4 г/л гомополімерного амінофункціонального силану. Останнім компонентом при перемішуванні додають емульгований олігоорганогідридсилоксан у кількості 20 г/л. Тканину просочують, віджимають до залишкової вологості 65 % та висушують при температурі 120 °C. Приклад 5 Для приготування безформальдегідного складу за варіантом 5 (табл. 1) беруть органічну сіль d-металу у кількості 16 г/л та при перемішуванні вводять у воду до повного розчинення. До отриманого розчину солі додають 10 г/л нітрогенвмісної органічної сполуки та 5 г/л гомополімерного амінофункціонального силану. Останнім компонентом при перемішуванні додають емульгований олігоорганогідридсилоксан у кількості 25 г/л. Тканину просочують, віджимають до залишкової вологості 65 % та висушують при температурі 120 °C. Показники водовідштовхування обробленої тканини та стійкість оброблення до прання наведені в таблиці 2. 40 2 UA 82070 U Таблиця 2 Показники якості текстильних матеріалів після водовідштовхувального оброблення Показники якості оброблення Варіант Стійкість оброблення Текстильний матеріал Водовідштовхування, у.о. оброблення після 5 прання, у.о. (ДОСТ (ДОСТ 2886-90) 9315-90) з целюлозних волокон 70 0 І з поліефірних волокон 70 0 з суміші волокон 70 0 з целюлозних волокон 80 50 II з поліефірних волокон 90 50 з суміші волокон 90 50 з целюлозних волокон 90 70 III з поліефірних волокон 100 70 з суміші волокон 100 70 з целюлозних волокон 90 70 IV з поліефірних волокон 100 70 з суміші волокон 100 70 з целюлозних волокон 90 60 V з поліефірних волокон 90 70 з суміші волокон 90 70 5 10 15 Встановлено, що оброблення текстильного матеріалу з целюлозних, поліефірних волокон та їх суміші за варіантами 3, 4 забезпечує отримання показників водовідштовхування в межах 80100 у.о. відповідно вимогам ДОСТу та стійкість даного ефекту до прання. Зменшення концентрації компонентів безформальдегідного складу за варіантом 1 і 2 призводить до зниження стійкості отриманого ефекту водовідштовхування до прання, а їх збільшення за варіантом 5 надає жорсткого грифу обробленій тканині. Таким чином, запропонований безформальдегідний склад для водовідштовхувального оброблення текстильних матеріалів з целюлозних, поліефірних волокон та їх суміші забезпечує високоякісне гідрофобне оздоблення при порівняно низькій концентрації основного компоненту емульгованого олігоорганогідридсилоксану - та дозволяє отримати екологічно чисту та безпечну продукцію. Все це обумовлює ефективне промислове використання запропонованого безформальдегідного складу в умовах опоряджувальних фабрик текстильних підприємств і підприємств легкої промисловості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Безформальдегідний склад для водовідштовхувального оброблення текстильних матеріалів із целюлозних, поліефірних волокон та їх суміші на основі емульгованого олігоорганогідридсилоксану, органічної солі d-металу та низькомолекулярної нітрогенвмісної органічної сполуки, який відрізняється тим, що містить гомополімерний амінофункціональний силан при наступному співвідношенні компонентів (г/л): емульгований 15-25 олігоорганогідридсилоксан органічна сіль d-металу 1-16 низькомолекулярна 1-10 нітрогенвмісна органічна сполука гомополімерний 1-5 амінофункціональний силан вода до 1000. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
