Амортизатор

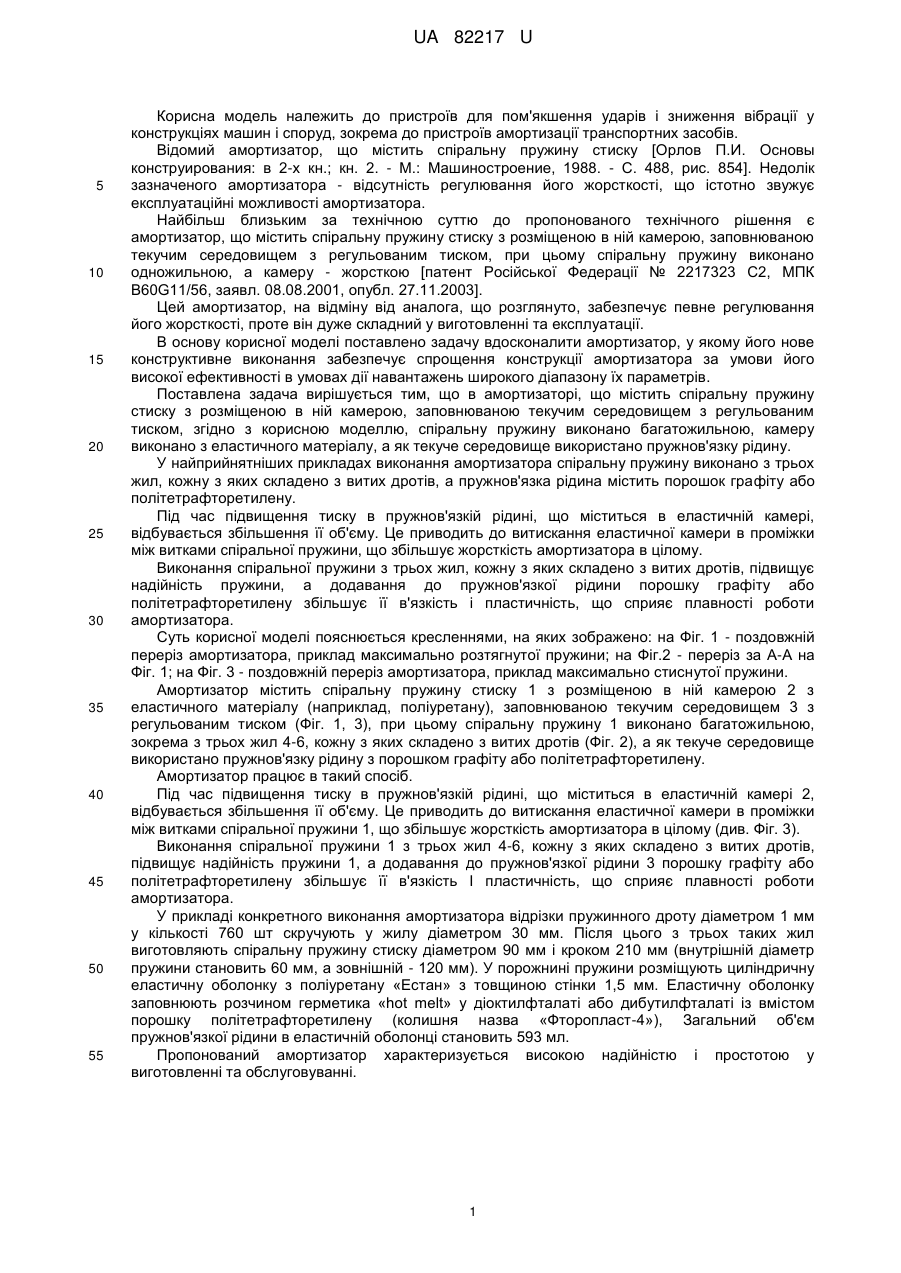

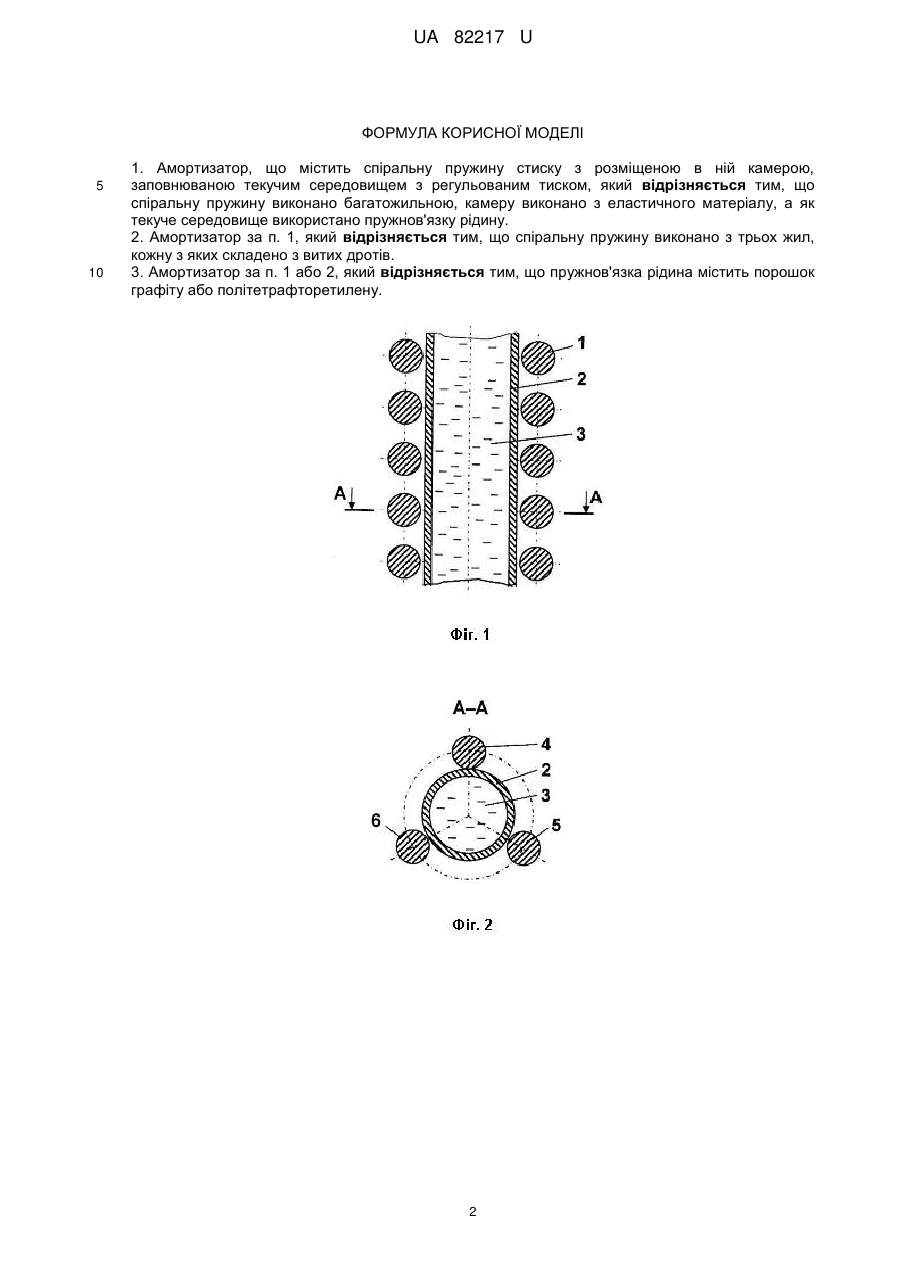

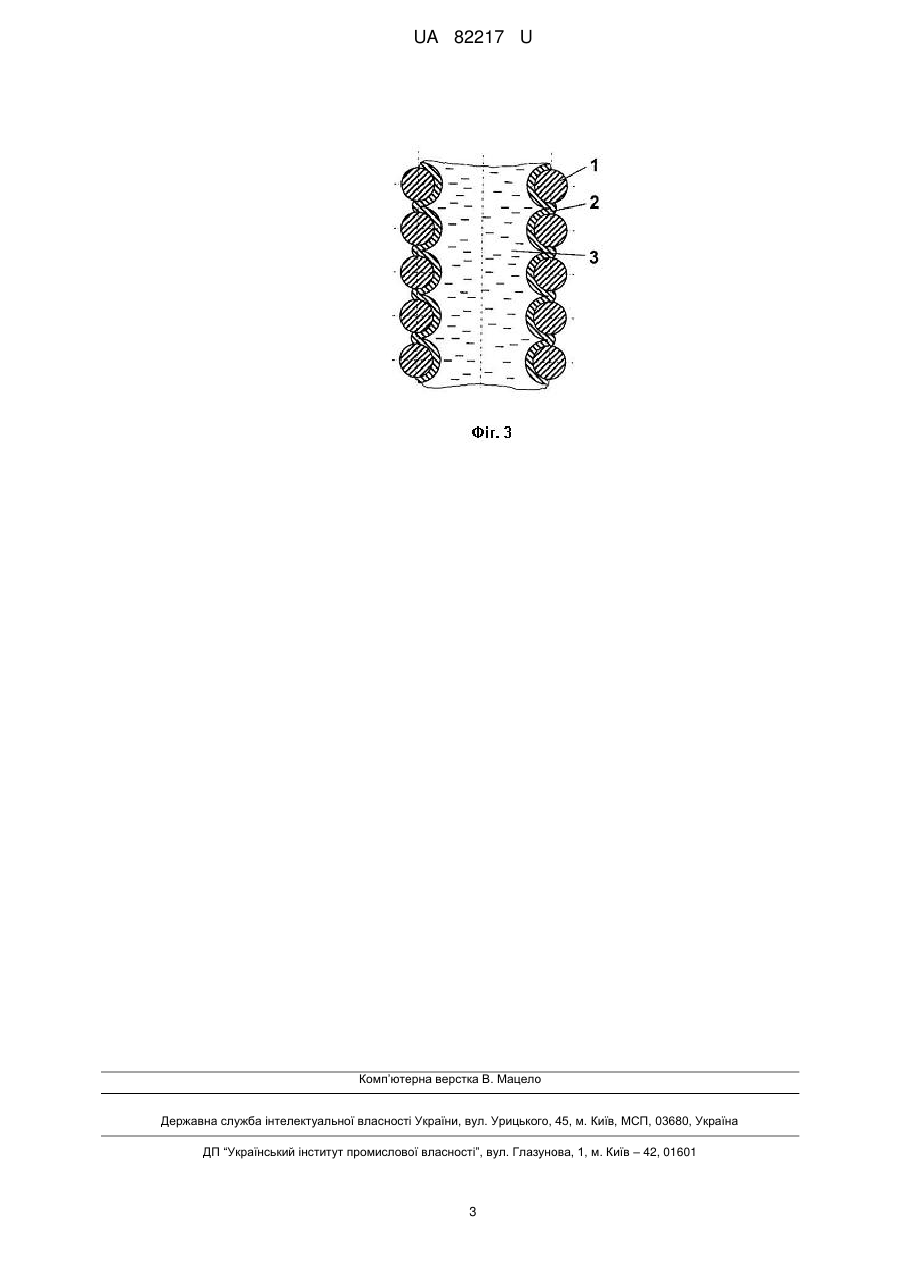

Реферат: Амортизатор містить спіральну пружину стиску з розміщеною в ній камерою, заповнюваною текучим середовищем з регульованим тиском. Спіральну пружину виконано багатожильною, камеру виконано з еластичного матеріалу, а як текуче середовище використано пружнов'язку рідину. UA 82217 U (12) UA 82217 U UA 82217 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для пом'якшення ударів і зниження вібрації у конструкціях машин і споруд, зокрема до пристроїв амортизації транспортних засобів. Відомий амортизатор, що містить спіральну пружину стиску [Орлов П.И. Основы конструирования: в 2-х кн.; кн. 2. - Μ.: Машиностроение, 1988. - С. 488, рис. 854]. Недолік зазначеного амортизатора - відсутність регулювання його жорсткості, що істотно звужує експлуатаційні можливості амортизатора. Найбільш близьким за технічною суттю до пропонованого технічного рішення є амортизатор, що містить спіральну пружину стиску з розміщеною в ній камерою, заповнюваною текучим середовищем з регульованим тиском, при цьому спіральну пружину виконано одножильною, а камеру - жорсткою [патент Російської Федерації № 2217323 С2, МПК B60G11/56, заявл. 08.08.2001, опубл. 27.11.2003]. Цей амортизатор, на відміну від аналога, що розглянуто, забезпечує певне регулювання його жорсткості, проте він дуже складний у виготовленні та експлуатації. В основу корисної моделі поставлено задачу вдосконалити амортизатор, у якому його нове конструктивне виконання забезпечує спрощення конструкції амортизатора за умови його високої ефективності в умовах дії навантажень широкого діапазону їх параметрів. Поставлена задача вирішується тим, що в амортизаторі, що містить спіральну пружину стиску з розміщеною в ній камерою, заповнюваною текучим середовищем з регульованим тиском, згідно з корисною моделлю, спіральну пружину виконано багатожильною, камеру виконано з еластичного матеріалу, а як текуче середовище використано пружнов'язку рідину. У найприйнятніших прикладах виконання амортизатора спіральну пружину виконано з трьох жил, кожну з яких складено з витих дротів, а пружнов'язка рідина містить порошок графіту або політетрафторетилену. Під час підвищення тиску в пружнов'язкій рідині, що міститься в еластичній камері, відбувається збільшення її об'єму. Це приводить до витискання еластичної камери в проміжки між витками спіральної пружини, що збільшує жорсткість амортизатора в цілому. Виконання спіральної пружини з трьох жил, кожну з яких складено з витих дротів, підвищує надійність пружини, а додавання до пружнов'язкої рідини порошку графіту або політетрафторетилену збільшує її в'язкість і пластичність, що сприяє плавності роботи амортизатора. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній переріз амортизатора, приклад максимально розтягнутої пружини; на Фіг.2 - переріз за А-А на Фіг. 1; на Фіг. 3 - поздовжній переріз амортизатора, приклад максимально стиснутої пружини. Амортизатор містить спіральну пружину стиску 1 з розміщеною в ній камерою 2 з еластичного матеріалу (наприклад, поліуретану), заповнюваною текучим середовищем 3 з регульованим тиском (Фіг. 1, 3), при цьому спіральну пружину 1 виконано багатожильною, зокрема з трьох жил 4-6, кожну з яких складено з витих дротів (Фіг. 2), а як текуче середовище використано пружнов'язку рідину з порошком графіту або політетрафторетилену. Амортизатор працює в такий спосіб. Під час підвищення тиску в пружнов'язкій рідині, що міститься в еластичній камері 2, відбувається збільшення її об'єму. Це приводить до витискання еластичної камери в проміжки між витками спіральної пружини 1, що збільшує жорсткість амортизатора в цілому (див. Фіг. 3). Виконання спіральної пружини 1 з трьох жил 4-6, кожну з яких складено з витих дротів, підвищує надійність пружини 1, а додавання до пружнов'язкої рідини 3 порошку графіту або політетрафторетилену збільшує її в'язкість І пластичність, що сприяє плавності роботи амортизатора. У прикладі конкретного виконання амортизатора відрізки пружинного дроту діаметром 1 мм у кількості 760 шт скручують у жилу діаметром 30 мм. Після цього з трьох таких жил виготовляють спіральну пружину стиску діаметром 90 мм і кроком 210 мм (внутрішній діаметр пружини становить 60 мм, а зовнішній - 120 мм). У порожнині пружини розміщують циліндричну еластичну оболонку з поліуретану «Естан» з товщиною стінки 1,5 мм. Еластичну оболонку заповнюють розчином герметика «hot melt» у діоктилфталаті або дибутилфталаті із вмістом порошку політетрафторетилену (колишня назва «Фторопласт-4»), Загальний об'єм пружнов'язкої рідини в еластичній оболонці становить 593 мл. Пропонований амортизатор характеризується високою надійністю і простотою у виготовленні та обслуговуванні. 1 UA 82217 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Амортизатор, що містить спіральну пружину стиску з розміщеною в ній камерою, заповнюваною текучим середовищем з регульованим тиском, який відрізняється тим, що спіральну пружину виконано багатожильною, камеру виконано з еластичного матеріалу, а як текуче середовище використано пружнов'язку рідину. 2. Амортизатор за п. 1, який відрізняється тим, що спіральну пружину виконано з трьох жил, кожну з яких складено з витих дротів. 3. Амортизатор за п. 1 або 2, який відрізняється тим, що пружнов'язка рідина містить порошок графіту або політетрафторетилену. 2 UA 82217 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
