Чохол-упаковка для решітки гриля або мангала

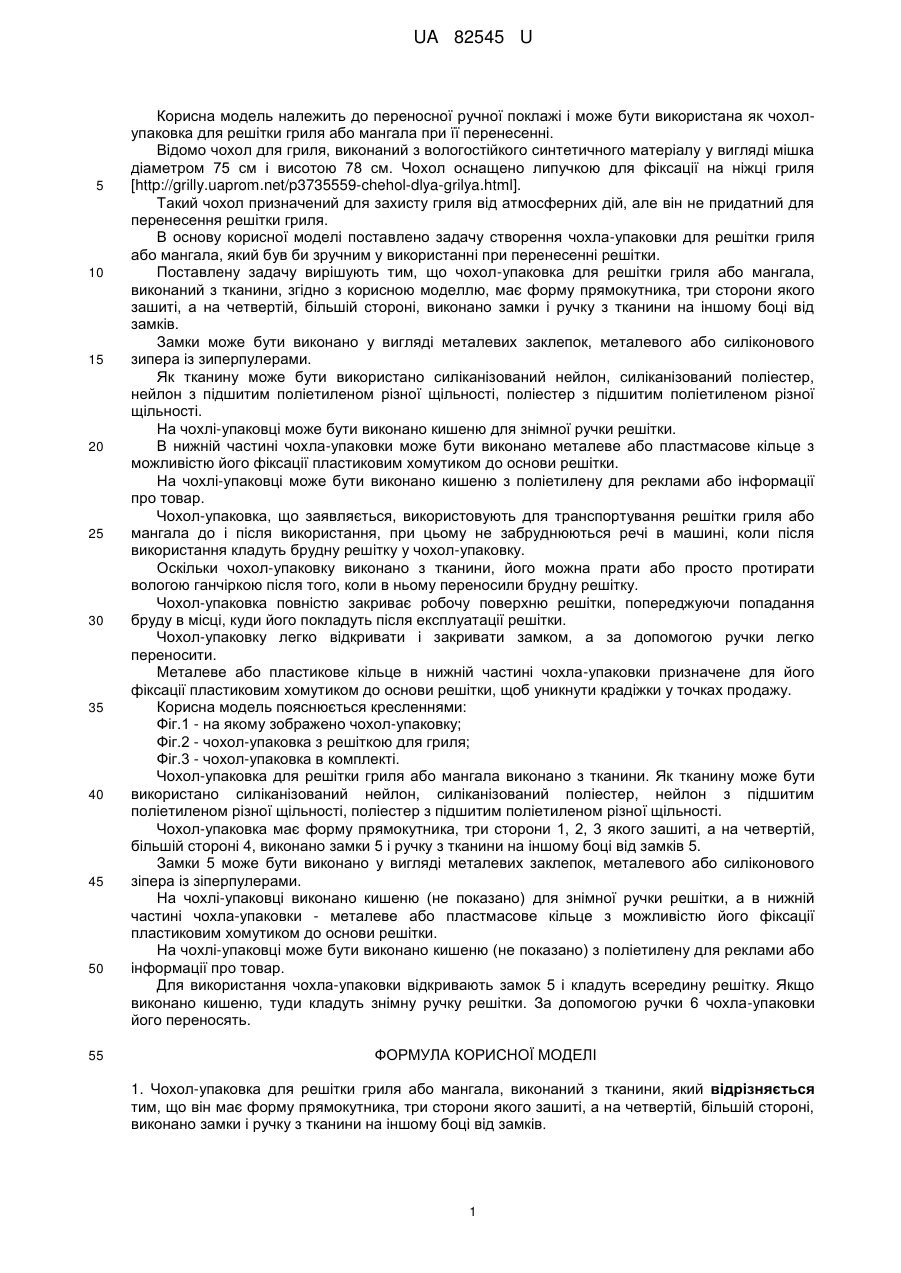

Реферат: UA 82545 U UA 82545 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до переносної ручної поклажі і може бути використана як чохолупаковка для решітки гриля або мангала при її перенесенні. Відомо чохол для гриля, виконаний з вологостійкого синтетичного матеріалу у вигляді мішка діаметром 75 см і висотою 78 см. Чохол оснащено липучкою для фіксації на ніжці гриля [http://grilly.uaprom.net/p3735559-chehol-dlya-grilya.html]. Такий чохол призначений для захисту гриля від атмосферних дій, але він не придатний для перенесення решітки гриля. В основу корисної моделі поставлено задачу створення чохла-упаковки для решітки гриля або мангала, який був би зручним у використанні при перенесенні решітки. Поставлену задачу вирішують тим, що чохол-упаковка для решітки гриля або мангала, виконаний з тканини, згідно з корисною моделлю, має форму прямокутника, три сторони якого зашиті, а на четвертій, більшій стороні, виконано замки і ручку з тканини на іншому боці від замків. Замки може бути виконано у вигляді металевих заклепок, металевого або силіконового зипера із зиперпулерами. Як тканину може бути використано силіканізований нейлон, силіканізований поліестер, нейлон з підшитим поліетиленом різної щільності, поліестер з підшитим поліетиленом різної щільності. На чохлі-упаковці може бути виконано кишеню для знімної ручки решітки. В нижній частині чохла-упаковки може бути виконано металеве або пластмасове кільце з можливістю його фіксації пластиковим хомутиком до основи решітки. На чохлі-упаковці може бути виконано кишеню з поліетилену для реклами або інформації про товар. Чохол-упаковка, що заявляється, використовують для транспортування решітки гриля або мангала до і після використання, при цьому не забруднюються речі в машині, коли після використання кладуть брудну решітку у чохол-упаковку. Оскільки чохол-упаковку виконано з тканини, його можна прати або просто протирати вологою ганчіркою після того, коли в ньому переносили брудну решітку. Чохол-упаковка повністю закриває робочу поверхню решітки, попереджуючи попадання бруду в місці, куди його покладуть після експлуатації решітки. Чохол-упаковку легко відкривати і закривати замком, а за допомогою ручки легко переносити. Металеве або пластикове кільце в нижній частині чохла-упаковки призначене для його фіксації пластиковим хомутиком до основи решітки, щоб уникнути крадіжки у точках продажу. Корисна модель пояснюється кресленнями: Фіг.1 - на якому зображено чохол-упаковку; Фіг.2 - чохол-упаковка з решіткою для гриля; Фіг.3 - чохол-упаковка в комплекті. Чохол-упаковка для решітки гриля або мангала виконано з тканини. Як тканину може бути використано силіканізований нейлон, силіканізований поліестер, нейлон з підшитим поліетиленом різної щільності, поліестер з підшитим поліетиленом різної щільності. Чохол-упаковка має форму прямокутника, три сторони 1, 2, 3 якого зашиті, а на четвертій, більшій стороні 4, виконано замки 5 і ручку з тканини на іншому боці від замків 5. Замки 5 може бути виконано у вигляді металевих заклепок, металевого або силіконового зіпера із зіперпулерами. На чохлі-упаковці виконано кишеню (не показано) для знімної ручки решітки, а в нижній частині чохла-упаковки - металеве або пластмасове кільце з можливістю його фіксації пластиковим хомутиком до основи решітки. На чохлі-упаковці може бути виконано кишеню (не показано) з поліетилену для реклами або інформації про товар. Для використання чохла-упаковки відкривають замок 5 і кладуть всередину решітку. Якщо виконано кишеню, туди кладуть знімну ручку решітки. За допомогою ручки 6 чохла-упаковки його переносять. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Чохол-упаковка для решітки гриля або мангала, виконаний з тканини, який відрізняється тим, що він має форму прямокутника, три сторони якого зашиті, а на четвертій, більшій стороні, виконано замки і ручку з тканини на іншому боці від замків. 1 UA 82545 U 5 10 2. Чохол-упаковка за п. 1, який відрізняється тим, що замки виконано у вигляді металевих заклепок. 3. Чохол-упаковка за п. 1, який відрізняється тим, що замки виконано у вигляді металевого або силіконового зипера із зиперпулерами. 4. Чохол-упаковка за п. 1, який відрізняється тим, що як тканину використано силіканізований нейлон, силіканізований поліестер. 5. Чохол-упаковка за п. 1, який відрізняється тим, що як тканину використано нейлон з підшитим поліетиленом різної щільності, поліестер з підшитим поліетиленом різної щільності. 6. Чохол-упаковка за п. 1, який відрізняється тим, що на ньому виконано кишеню для знімної ручки решітки. 7.Чохол-упаковка за п. 1, який відрізняється тим, що в нижній частині виконано металеве або пластмасове кільце з можливістю його фіксації пластиковим хомутиком до основи решітки. 8. Чохол-упаковка за п. 1, який відрізняється тим, що на ньому виконано кишеню з поліетилену для реклами або інформації про товар. 2 UA 82545 U 3 UA 82545 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
