Знаряддя для обробітку ґрунту

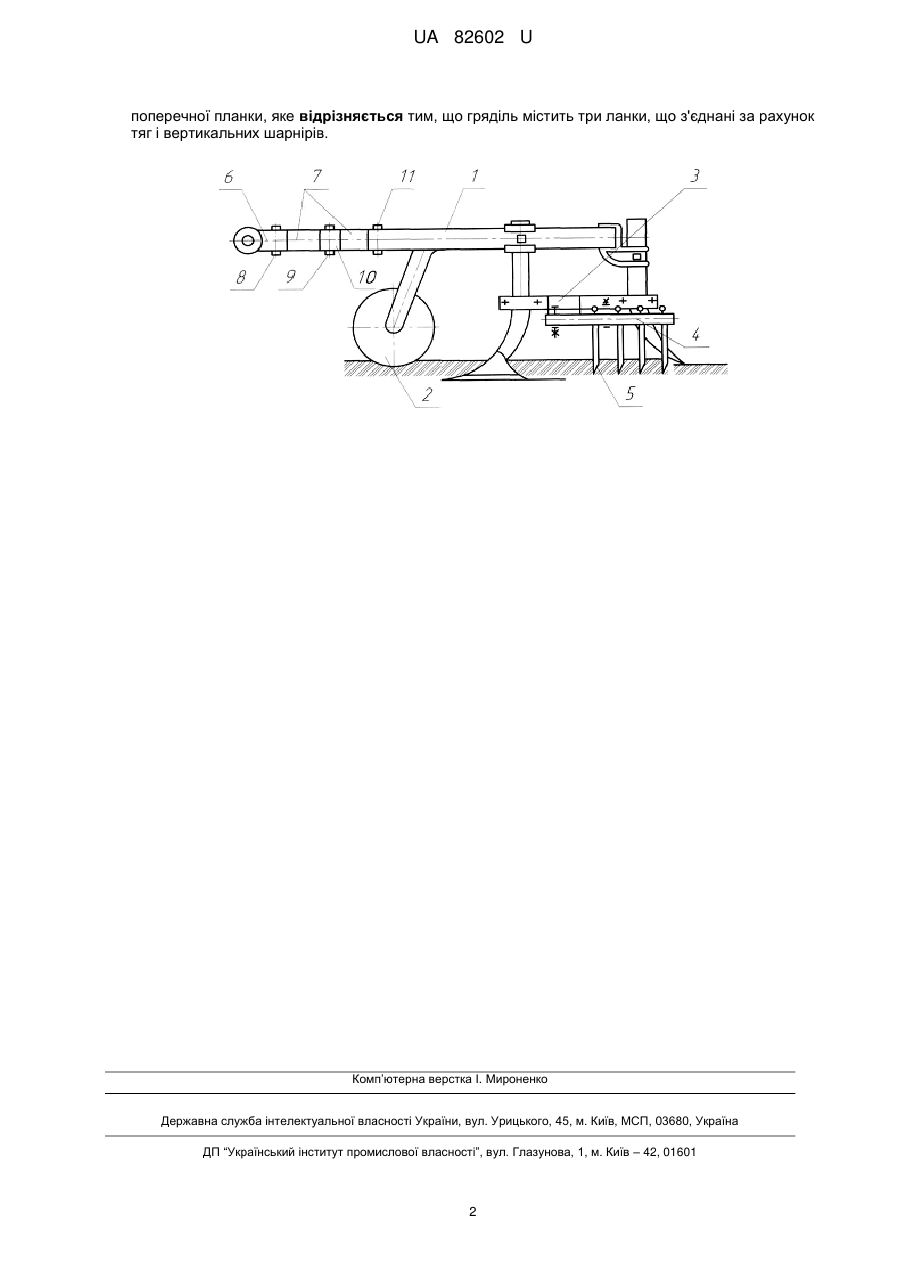

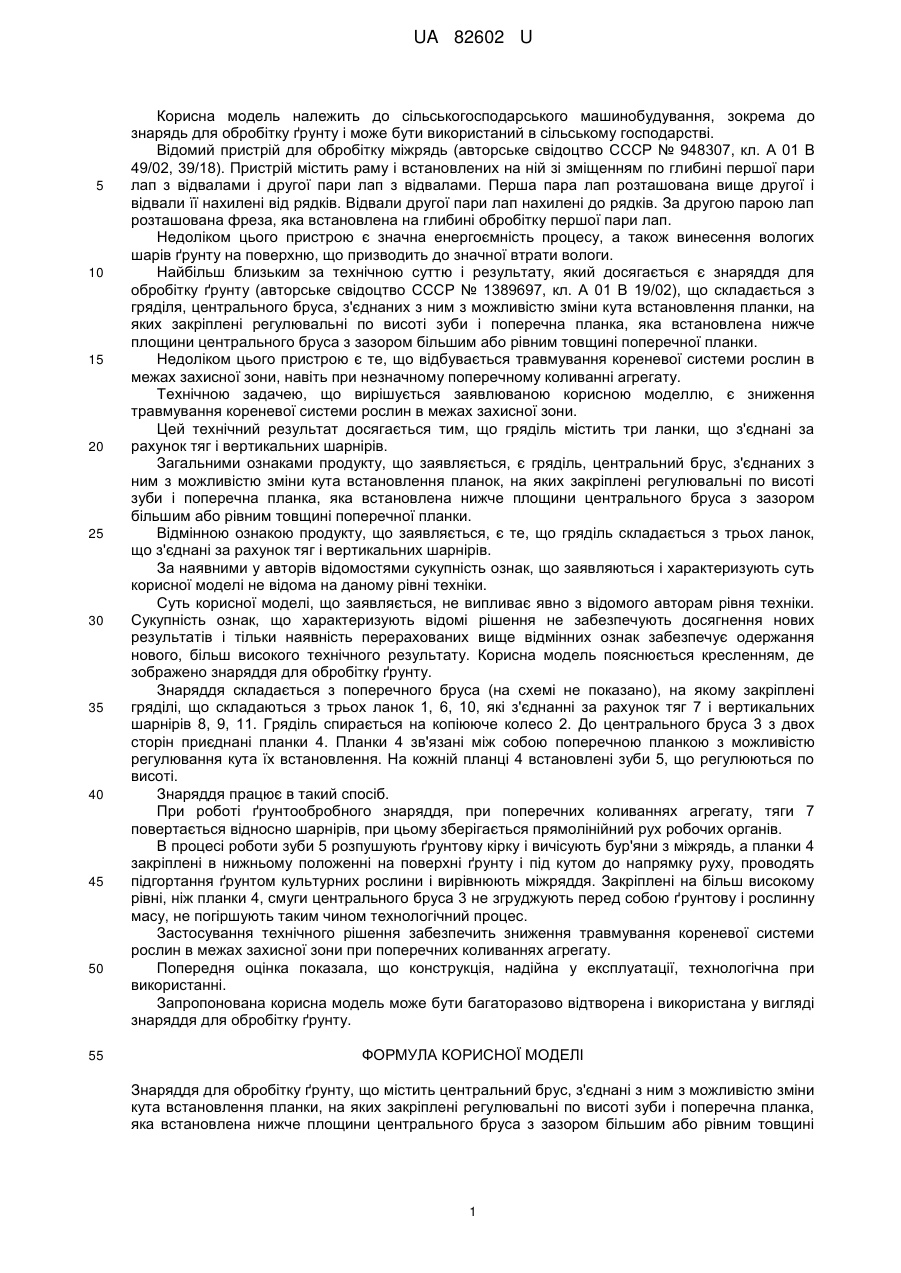

Реферат: Знаряддя для обробітку ґрунту містить центральний брус, з'єднані з ним кута встановлення планки, на яких закріплені регулювальні по висоті зуби яка встановлена нижче площини центрального бруса з зазором більшим поперечної планки. Гряділь містить три ланки, що з'єднані за рахунок шарнірів. з можливістю зміни і поперечна планка, або рівним товщині тяг і вертикальних UA 82602 U (54) ЗНАРЯДДЯ ДЛЯ ОБРОБІТКУ ҐРУНТУ UA 82602 U UA 82602 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для обробітку ґрунту і може бути використаний в сільському господарстві. Відомий пристрій для обробітку міжрядь (авторське свідоцтво СССР № 948307, кл. А 01 В 49/02, 39/18). Пристрій містить раму і встановлених на ній зі зміщенням по глибині першої пари лап з відвалами і другої пари лап з відвалами. Перша пара лап розташована вище другої і відвали її нахилені від рядків. Відвали другої пари лап нахилені до рядків. За другою парою лап розташована фреза, яка встановлена на глибині обробітку першої пари лап. Недоліком цього пристрою є значна енергоємність процесу, а також винесення вологих шарів ґрунту на поверхню, що призводить до значної втрати вологи. Найбільш близьким за технічною суттю і результату, який досягається є знаряддя для обробітку ґрунту (авторське свідоцтво СССР № 1389697, кл. А 01 В 19/02), що складається з гряділя, центрального бруса, з'єднаних з ним з можливістю зміни кута встановлення планки, на яких закріплені регулювальні по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором більшим або рівним товщині поперечної планки. Недоліком цього пристрою є те, що відбувається травмування кореневої системи рослин в межах захисної зони, навіть при незначному поперечному коливанні агрегату. Технічною задачею, що вирішується заявлюваною корисною моделлю, є зниження травмування кореневої системи рослин в межах захисної зони. Цей технічний результат досягається тим, що гряділь містить три ланки, що з'єднані за рахунок тяг і вертикальних шарнірів. Загальними ознаками продукту, що заявляється, є гряділь, центральний брус, з'єднаних з ним з можливістю зміни кута встановлення планок, на яких закріплені регулювальні по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором більшим або рівним товщині поперечної планки. Відмінною ознакою продукту, що заявляється, є те, що гряділь складається з трьох ланок, що з'єднані за рахунок тяг і вертикальних шарнірів. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленням, де зображено знаряддя для обробітку ґрунту. Знаряддя складається з поперечного бруса (на схемі не показано), на якому закріплені гряділі, що складаються з трьох ланок 1, 6, 10, які з'єднанні за рахунок тяг 7 і вертикальних шарнірів 8, 9, 11. Гряділь спирається на копіююче колесо 2. До центрального бруса 3 з двох сторін приєднані планки 4. Планки 4 зв'язані між собою поперечною планкою з можливістю регулювання кута їх встановлення. На кожній планці 4 встановлені зуби 5, що регулюються по висоті. Знаряддя працює в такий спосіб. При роботі ґрунтообробного знаряддя, при поперечних коливаннях агрегату, тяги 7 повертається відносно шарнірів, при цьому зберігається прямолінійний рух робочих органів. В процесі роботи зуби 5 розпушують ґрунтову кірку і вичісують бур'яни з міжрядь, а планки 4 закріплені в нижньому положенні на поверхні ґрунту і під кутом до напрямку руху, проводять підгортання ґрунтом культурних рослини і вирівнюють міжряддя. Закріплені на більш високому рівні, ніж планки 4, смуги центрального бруса 3 не згруджують перед собою ґрунтову і рослинну масу, не погіршують таким чином технологічний процес. Застосування технічного рішення забезпечить зниження травмування кореневої системи рослин в межах захисної зони при поперечних коливаннях агрегату. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді знаряддя для обробітку ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Знаряддя для обробітку ґрунту, що містить центральний брус, з'єднані з ним з можливістю зміни кута встановлення планки, на яких закріплені регулювальні по висоті зуби і поперечна планка, яка встановлена нижче площини центрального бруса з зазором більшим або рівним товщині 1 UA 82602 U поперечної планки, яке відрізняється тим, що гряділь містить три ланки, що з'єднані за рахунок тяг і вертикальних шарнірів. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
