Інвентарне кріплення стінок траншеї

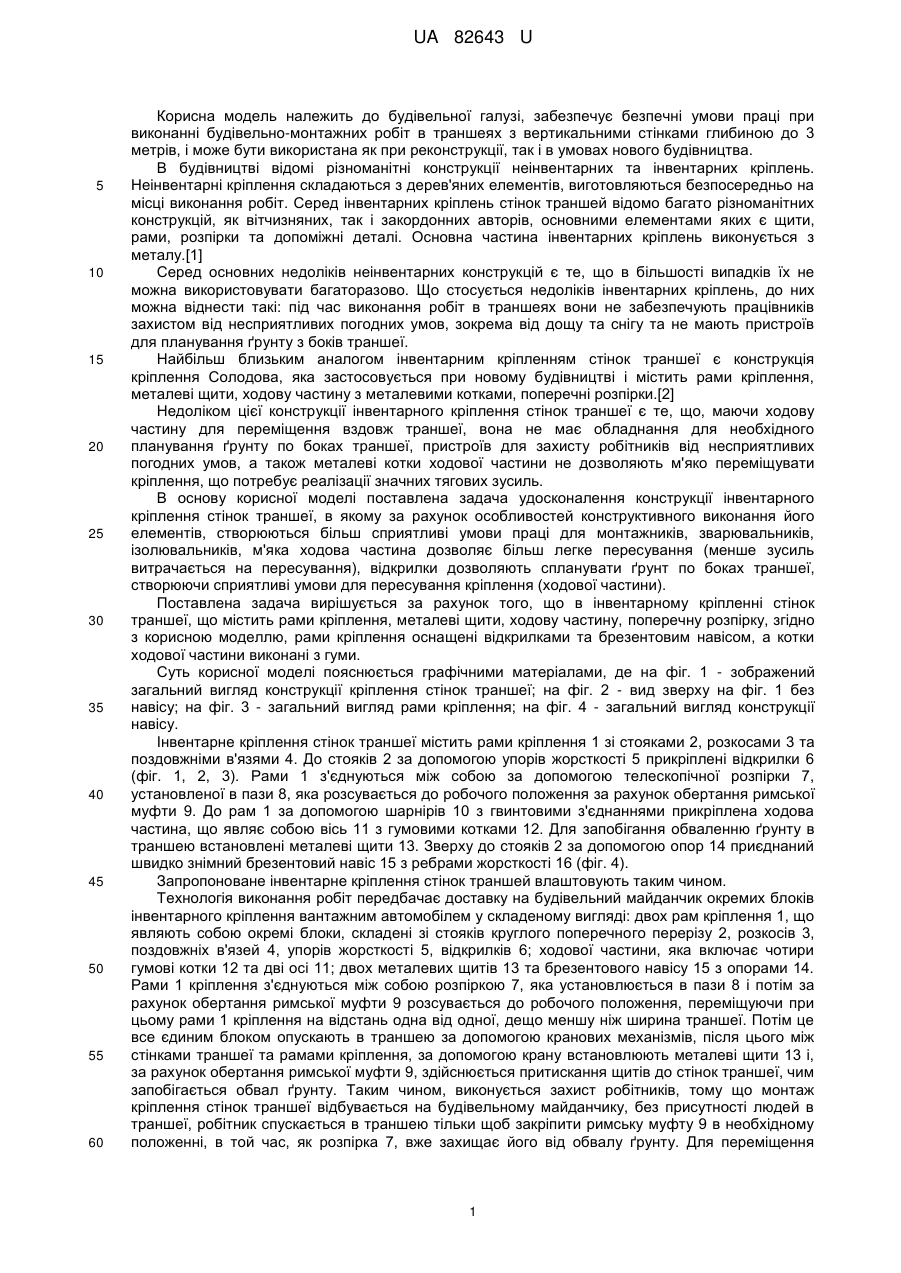

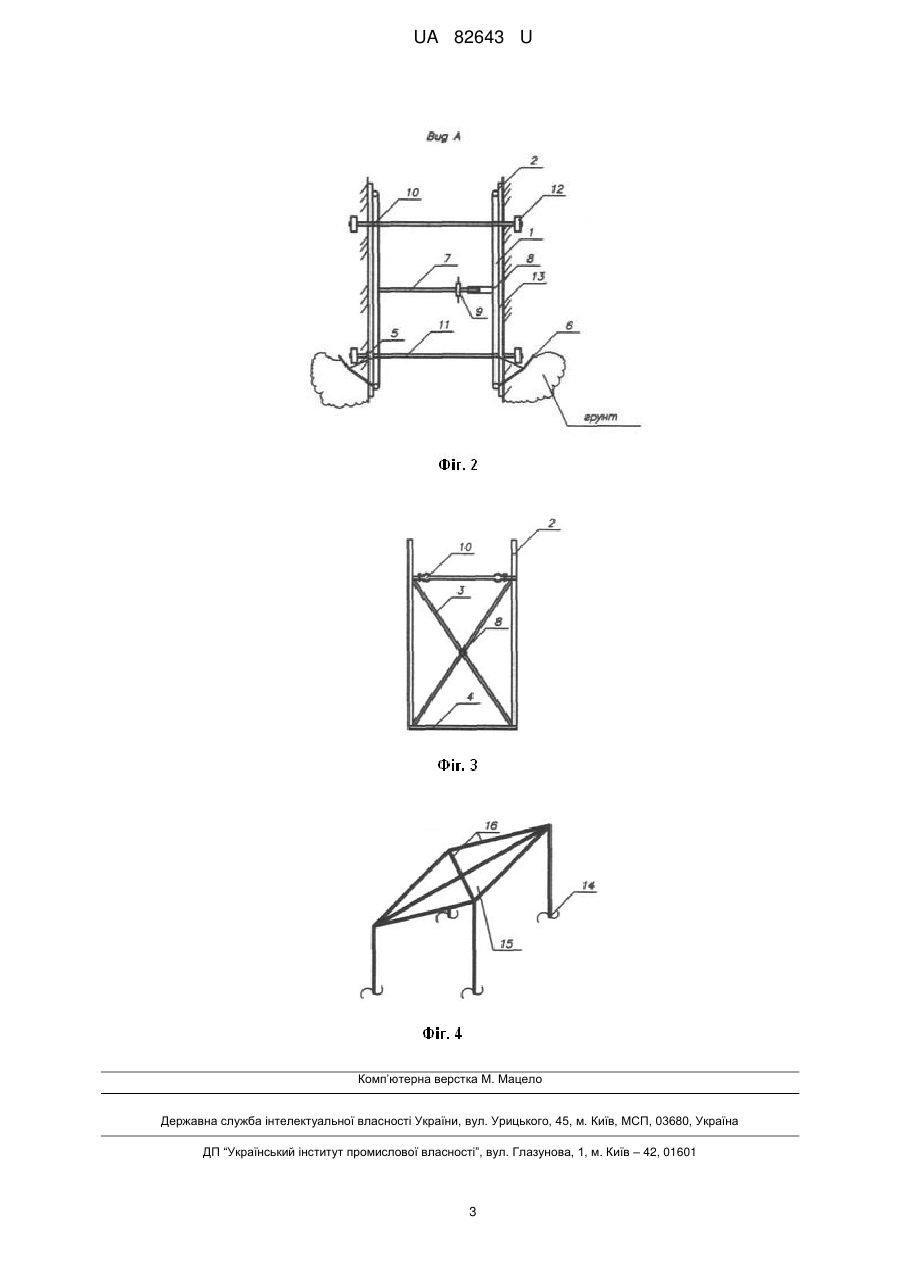

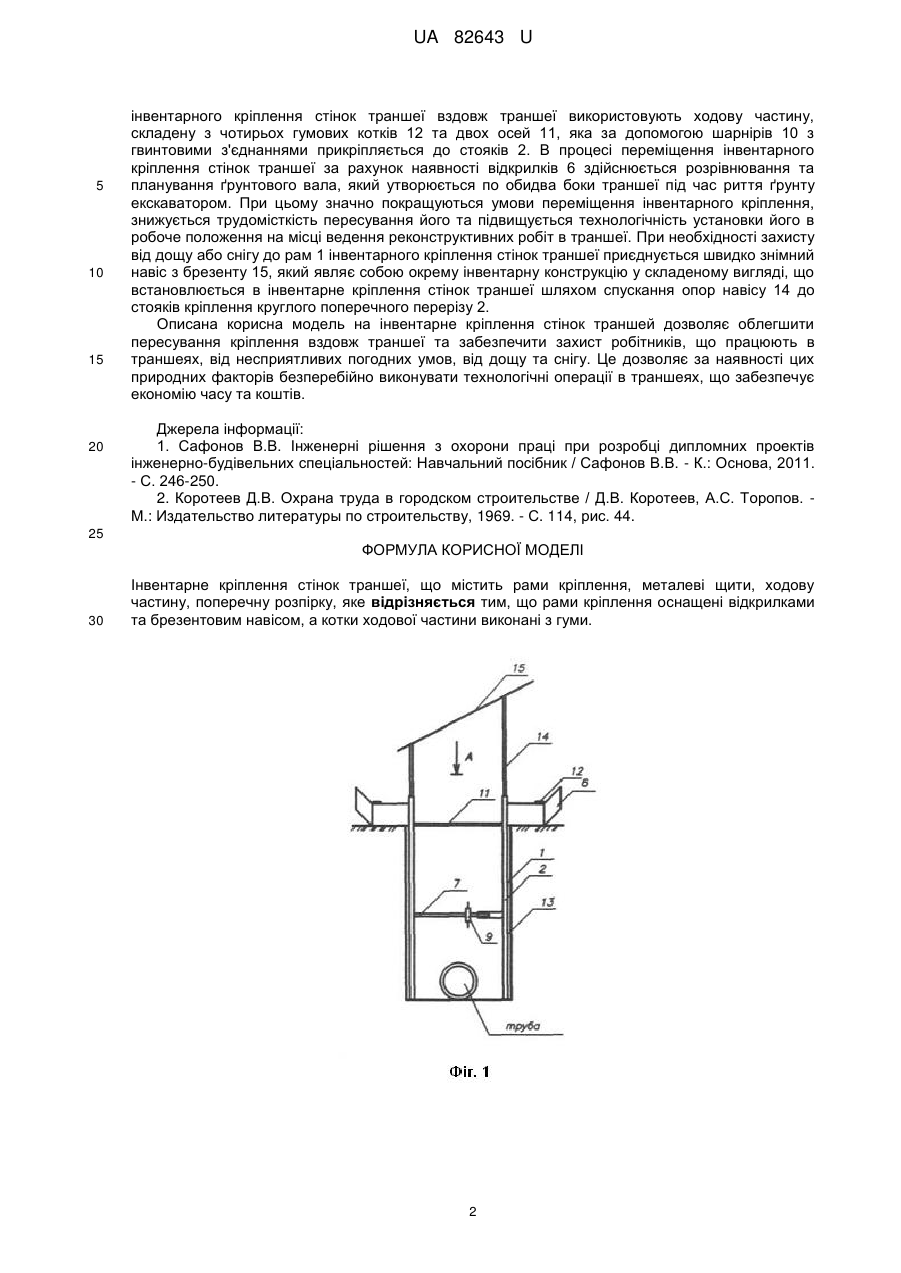

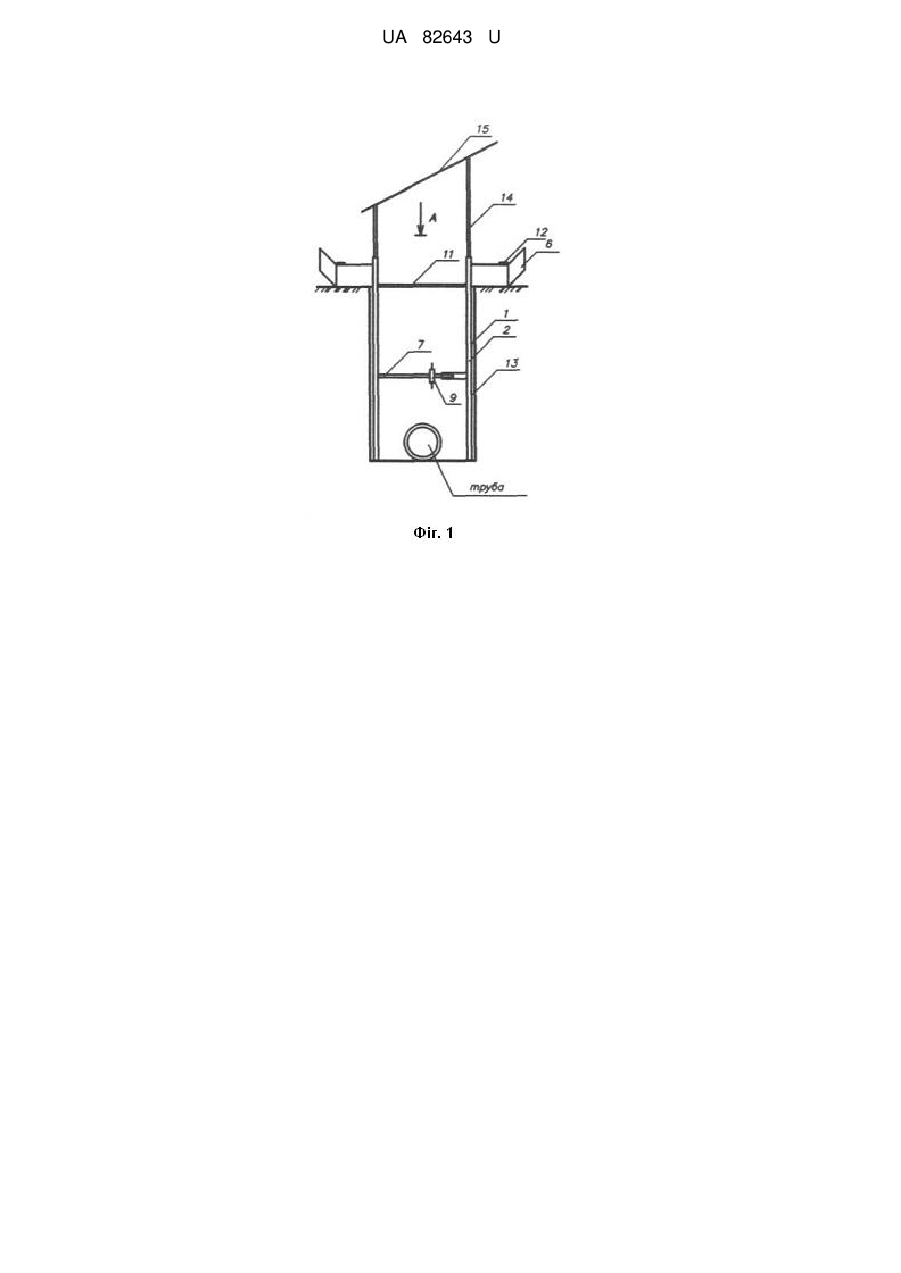

Реферат: Інвентарне кріплення стінок траншеї містить рами кріплення, металеві щити, ходову частину, поперечну розпірку. Рами кріплення оснащені відкрилками та брезентовим навісом, а котки ходової частини виконані з гуми. UA 82643 U (12) UA 82643 U UA 82643 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі, забезпечує безпечні умови праці при виконанні будівельно-монтажних робіт в траншеях з вертикальними стінками глибиною до 3 метрів, і може бути використана як при реконструкції, так і в умовах нового будівництва. В будівництві відомі різноманітні конструкції неінвентарних та інвентарних кріплень. Неінвентарні кріплення складаються з дерев'яних елементів, виготовляються безпосередньо на місці виконання робіт. Серед інвентарних кріплень стінок траншей відомо багато різноманітних конструкцій, як вітчизняних, так і закордонних авторів, основними елементами яких є щити, рами, розпірки та допоміжні деталі. Основна частина інвентарних кріплень виконується з металу.[1] Серед основних недоліків неінвентарних конструкцій є те, що в більшості випадків їх не можна використовувати багаторазово. Що стосується недоліків інвентарних кріплень, до них можна віднести такі: під час виконання робіт в траншеях вони не забезпечують працівників захистом від несприятливих погодних умов, зокрема від дощу та снігу та не мають пристроїв для планування ґрунту з боків траншеї. Найбільш близьким аналогом інвентарним кріпленням стінок траншеї є конструкція кріплення Солодова, яка застосовується при новому будівництві і містить рами кріплення, металеві щити, ходову частину з металевими котками, поперечні розпірки.[2] Недоліком цієї конструкції інвентарного кріплення стінок траншеї є те, що, маючи ходову частину для переміщення вздовж траншеї, вона не має обладнання для необхідного планування ґрунту по боках траншеї, пристроїв для захисту робітників від несприятливих погодних умов, а також металеві котки ходової частини не дозволяють м'яко переміщувати кріплення, що потребує реалізації значних тягових зусиль. В основу корисної моделі поставлена задача удосконалення конструкції інвентарного кріплення стінок траншеї, в якому за рахунок особливостей конструктивного виконання його елементів, створюються більш сприятливі умови праці для монтажників, зварювальників, ізолювальників, м'яка ходова частина дозволяє більш легке пересування (менше зусиль витрачається на пересування), відкрилки дозволяють спланувати ґрунт по боках траншеї, створюючи сприятливі умови для пересування кріплення (ходової частини). Поставлена задача вирішується за рахунок того, що в інвентарному кріпленні стінок траншеї, що містить рами кріплення, металеві щити, ходову частину, поперечну розпірку, згідно з корисною моделлю, рами кріплення оснащені відкрилками та брезентовим навісом, а котки ходової частини виконані з гуми. Суть корисної моделі пояснюється графічними матеріалами, де на фіг. 1 - зображений загальний вигляд конструкції кріплення стінок траншеї; на фіг. 2 - вид зверху на фіг. 1 без навісу; на фіг. 3 - загальний вигляд рами кріплення; на фіг. 4 - загальний вигляд конструкції навісу. Інвентарне кріплення стінок траншеї містить рами кріплення 1 зі стояками 2, розкосами 3 та поздовжніми в'язями 4. До стояків 2 за допомогою упорів жорсткості 5 прикріплені відкрилки 6 (фіг. 1, 2, 3). Рами 1 з'єднуються між собою за допомогою телескопічної розпірки 7, установленої в пази 8, яка розсувається до робочого положення за рахунок обертання римської муфти 9. До рам 1 за допомогою шарнірів 10 з гвинтовими з'єднаннями прикріплена ходова частина, що являє собою вісь 11 з гумовими котками 12. Для запобігання обваленню ґрунту в траншею встановлені металеві щити 13. Зверху до стояків 2 за допомогою опор 14 приєднаний швидко знімний брезентовий навіс 15 з ребрами жорсткості 16 (фіг. 4). Запропоноване інвентарне кріплення стінок траншей влаштовують таким чином. Технологія виконання робіт передбачає доставку на будівельний майданчик окремих блоків інвентарного кріплення вантажним автомобілем у складеному вигляді: двох рам кріплення 1, що являють собою окремі блоки, складені зі стояків круглого поперечного перерізу 2, розкосів 3, поздовжніх в'язей 4, упорів жорсткості 5, відкрилків 6; ходової частини, яка включає чотири гумові котки 12 та дві осі 11; двох металевих щитів 13 та брезентового навісу 15 з опорами 14. Рами 1 кріплення з'єднуються між собою розпіркою 7, яка установлюється в пази 8 і потім за рахунок обертання римської муфти 9 розсувається до робочого положення, переміщуючи при цьому рами 1 кріплення на відстань одна від одної, дещо меншу ніж ширина траншеї. Потім це все єдиним блоком опускають в траншею за допомогою кранових механізмів, після цього між стінками траншеї та рамами кріплення, за допомогою крану встановлюють металеві щити 13 і, за рахунок обертання римської муфти 9, здійснюється притискання щитів до стінок траншеї, чим запобігається обвал ґрунту. Таким чином, виконується захист робітників, тому що монтаж кріплення стінок траншеї відбувається на будівельному майданчику, без присутності людей в траншеї, робітник спускається в траншею тільки щоб закріпити римську муфту 9 в необхідному положенні, в той час, як розпірка 7, вже захищає його від обвалу ґрунту. Для переміщення 1 UA 82643 U 5 10 15 20 інвентарного кріплення стінок траншеї вздовж траншеї використовують ходову частину, складену з чотирьох гумових котків 12 та двох осей 11, яка за допомогою шарнірів 10 з гвинтовими з'єднаннями прикріпляється до стояків 2. В процесі переміщення інвентарного кріплення стінок траншеї за рахунок наявності відкрилків 6 здійснюється розрівнювання та планування ґрунтового вала, який утворюється по обидва боки траншеї під час риття ґрунту екскаватором. При цьому значно покращуються умови переміщення інвентарного кріплення, знижується трудомісткість пересування його та підвищується технологічність установки його в робоче положення на місці ведення реконструктивних робіт в траншеї. При необхідності захисту від дощу або снігу до рам 1 інвентарного кріплення стінок траншеї приєднується швидко знімний навіс з брезенту 15, який являє собою окрему інвентарну конструкцію у складеному вигляді, що встановлюється в інвентарне кріплення стінок траншеї шляхом спускання опор навісу 14 до стояків кріплення круглого поперечного перерізу 2. Описана корисна модель на інвентарне кріплення стінок траншей дозволяє облегшити пересування кріплення вздовж траншеї та забезпечити захист робітників, що працюють в траншеях, від несприятливих погодних умов, від дощу та снігу. Це дозволяє за наявності цих природних факторів безперебійно виконувати технологічні операції в траншеях, що забезпечує економію часу та коштів. Джерела інформації: 1. Сафонов В.В. Інженерні рішення з охорони праці при розробці дипломних проектів інженерно-будівельних спеціальностей: Навчальний посібник / Сафонов В.В. - К.: Основа, 2011. - С. 246-250. 2. Коротеев Д.В. Охрана труда в городском строительстве / Д.В. Коротеев, А.С. Торопов. Μ.: Издательство литературы по строительству, 1969. - С. 114, рис. 44. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Інвентарне кріплення стінок траншеї, що містить рами кріплення, металеві щити, ходову частину, поперечну розпірку, яке відрізняється тим, що рами кріплення оснащені відкрилками та брезентовим навісом, а котки ходової частини виконані з гуми. 2 UA 82643 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
