Пристрій для грохочення

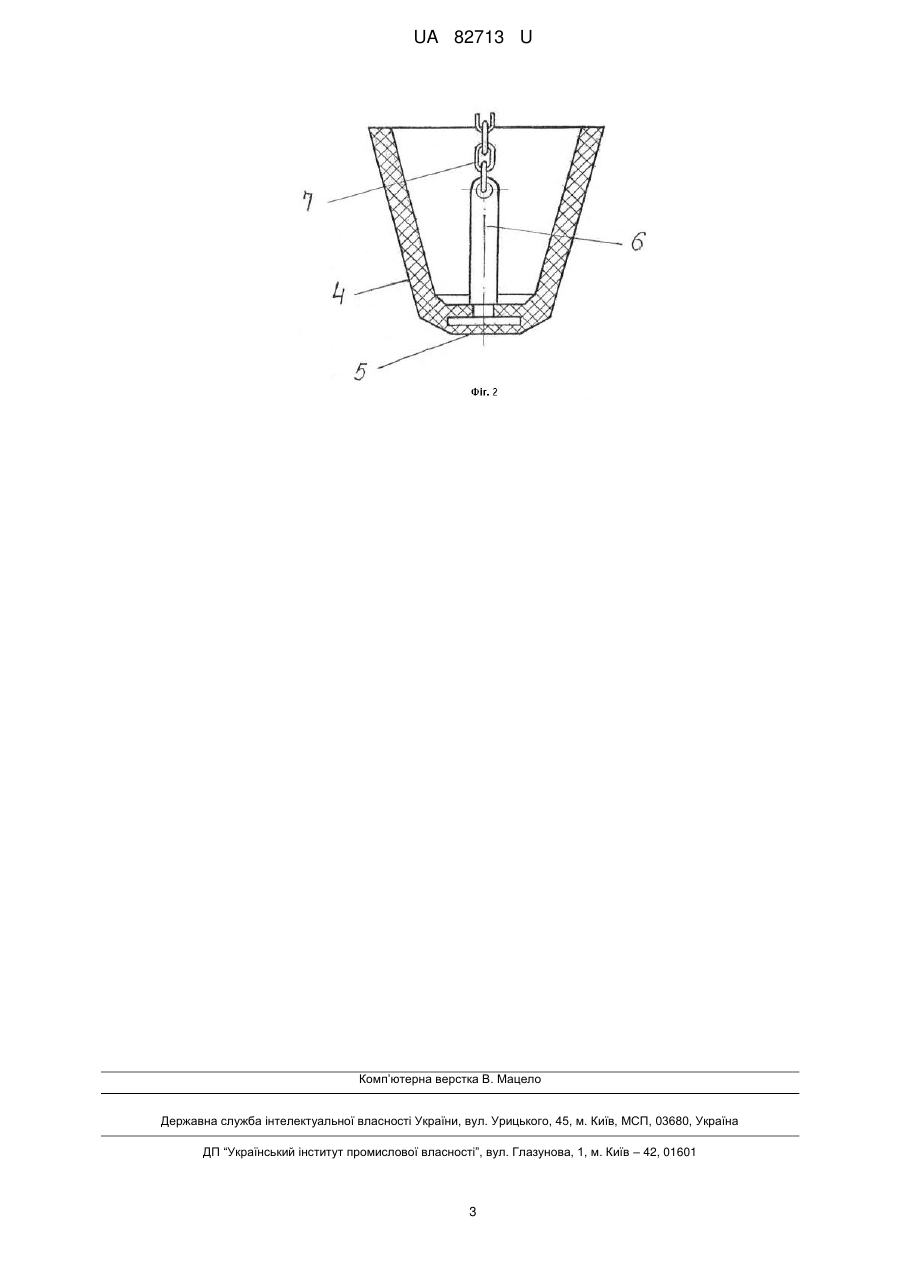

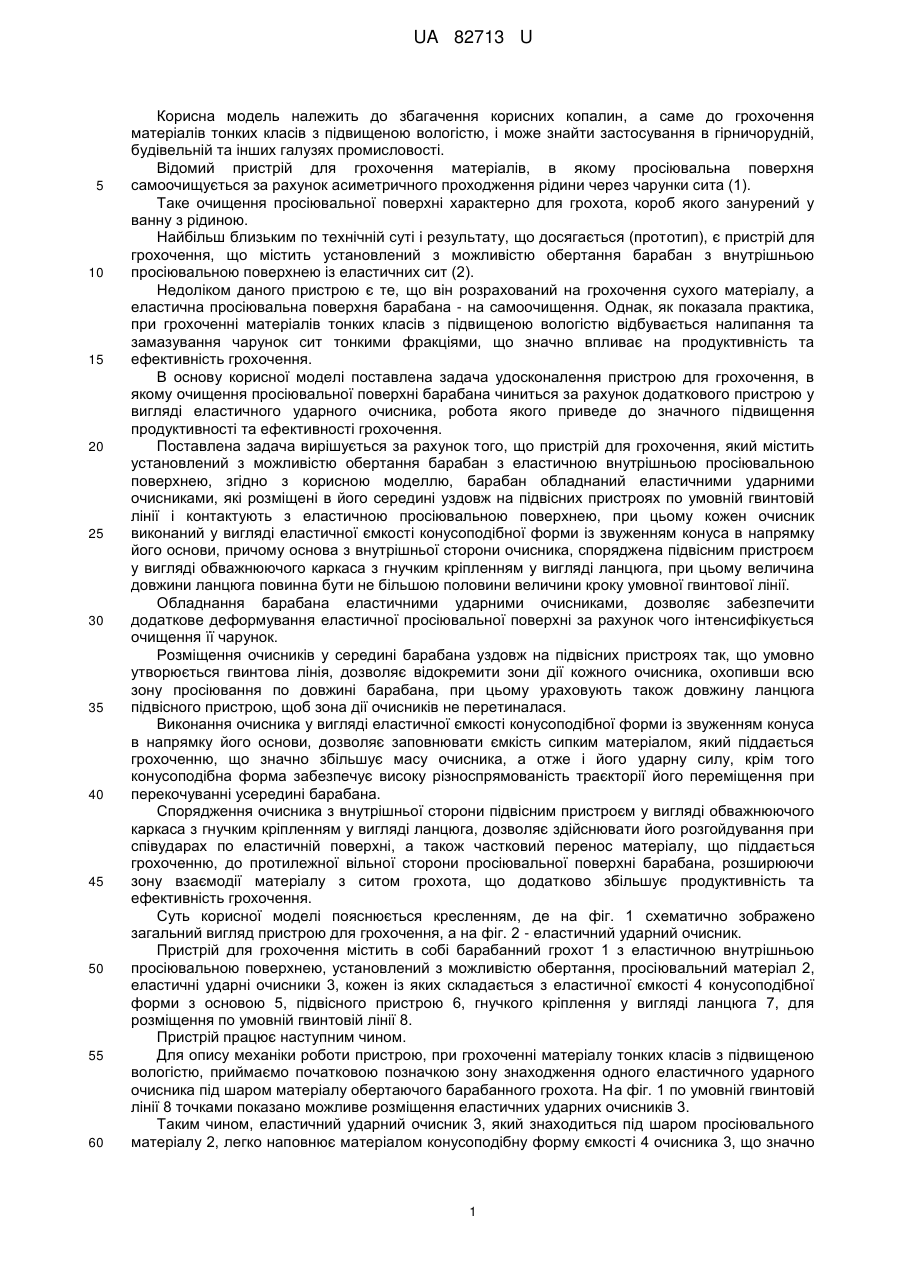

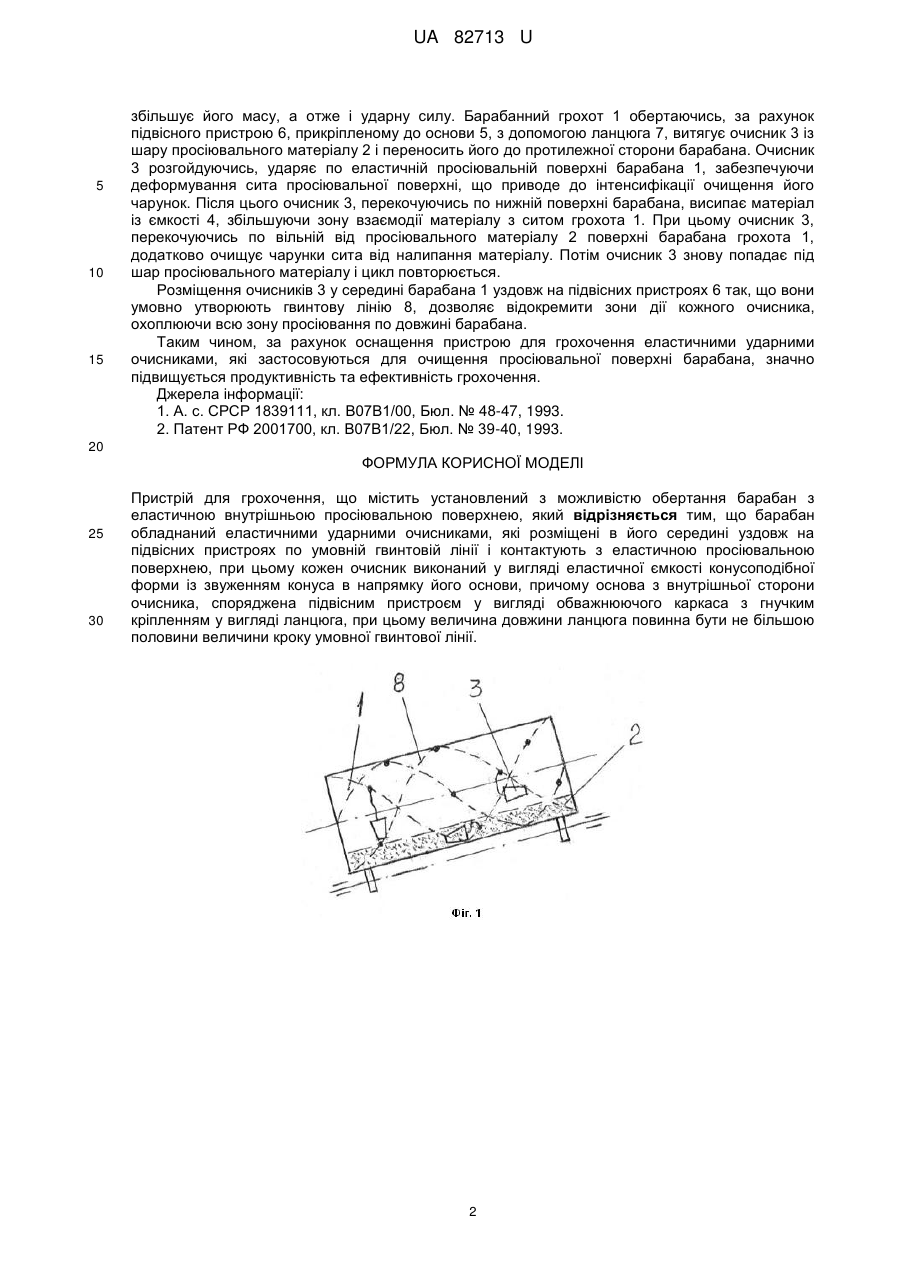

Реферат: Пристрій для грохочення містить барабан з еластичною внутрішньою просіювальною поверхнею. Барабан обладнаний еластичними ударними очисниками, які розміщені в його середині уздовж на підвісних пристроях по умовній гвинтовій лінії. При цьому кожен очисник виконаний у вигляді еластичної ємкості конусоподібної форми із звуженням конуса в напрямку його основи. Основа з внутрішньої сторони очисника, споряджена підвісним пристроєм у вигляді обважнюючого каркаса з гнучким кріпленням у вигляді ланцюга. Величина довжини ланцюга повинна бути не більшою половини величини кроку умовної гвинтової лінії. UA 82713 U (54) ПРИСТРІЙ ДЛЯ ГРОХОЧЕННЯ UA 82713 U UA 82713 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до збагачення корисних копалин, а саме до грохочення матеріалів тонких класів з підвищеною вологістю, і може знайти застосування в гірничорудній, будівельній та інших галузях промисловості. Відомий пристрій для грохочення матеріалів, в якому просіювальна поверхня самоочищується за рахунок асиметричного проходження рідини через чарунки сита (1). Таке очищення просіювальної поверхні характерно для грохота, короб якого занурений у ванну з рідиною. Найбільш близьким по технічній суті і результату, що досягається (прототип), є пристрій для грохочення, що містить установлений з можливістю обертання барабан з внутрішньою просіювальною поверхнею із еластичних сит (2). Недоліком даного пристрою є те, що він розрахований на грохочення сухого матеріалу, а еластична просіювальна поверхня барабана - на самоочищення. Однак, як показала практика, при грохоченні матеріалів тонких класів з підвищеною вологістю відбувається налипання та замазування чарунок сит тонкими фракціями, що значно впливає на продуктивність та ефективність грохочення. В основу корисної моделі поставлена задача удосконалення пристрою для грохочення, в якому очищення просіювальної поверхні барабана чиниться за рахунок додаткового пристрою у вигляді еластичного ударного очисника, робота якого приведе до значного підвищення продуктивності та ефективності грохочення. Поставлена задача вирішується за рахунок того, що пристрій для грохочення, який містить установлений з можливістю обертання барабан з еластичною внутрішньою просіювальною поверхнею, згідно з корисною моделлю, барабан обладнаний еластичними ударними очисниками, які розміщені в його середині уздовж на підвісних пристроях по умовній гвинтовій лінії і контактують з еластичною просіювальною поверхнею, при цьому кожен очисник виконаний у вигляді еластичної ємкості конусоподібної форми із звуженням конуса в напрямку його основи, причому основа з внутрішньої сторони очисника, споряджена підвісним пристроєм у вигляді обважнюючого каркаса з гнучким кріпленням у вигляді ланцюга, при цьому величина довжини ланцюга повинна бути не більшою половини величини кроку умовної гвинтової лінії. Обладнання барабана еластичними ударними очисниками, дозволяє забезпечити додаткове деформування еластичної просіювальної поверхні за рахунок чого інтенсифікується очищення її чарунок. Розміщення очисників у середині барабана уздовж на підвісних пристроях так, що умовно утворюється гвинтова лінія, дозволяє відокремити зони дії кожного очисника, охопивши всю зону просіювання по довжині барабана, при цьому ураховують також довжину ланцюга підвісного пристрою, щоб зона дії очисників не перетиналася. Виконання очисника у вигляді еластичної ємкості конусоподібної форми із звуженням конуса в напрямку його основи, дозволяє заповнювати ємкість сипким матеріалом, який піддається грохоченню, що значно збільшує масу очисника, а отже і його ударну силу, крім того конусоподібна форма забезпечує високу різноспрямованість траєкторії його переміщення при перекочуванні усередині барабана. Спорядження очисника з внутрішньої сторони підвісним пристроєм у вигляді обважнюючого каркаса з гнучким кріпленням у вигляді ланцюга, дозволяє здійснювати його розгойдування при співударах по еластичній поверхні, а також частковий перенос матеріалу, що піддається грохоченню, до протилежної вільної сторони просіювальної поверхні барабана, розширюючи зону взаємодії матеріалу з ситом грохота, що додатково збільшує продуктивність та ефективність грохочення. Суть корисної моделі пояснюється кресленням, де на фіг. 1 схематично зображено загальний вигляд пристрою для грохочення, а на фіг. 2 - еластичний ударний очисник. Пристрій для грохочення містить в собі барабанний грохот 1 з еластичною внутрішньою просіювальною поверхнею, установлений з можливістю обертання, просіювальний матеріал 2, еластичні ударні очисники 3, кожен із яких складається з еластичної ємкості 4 конусоподібної форми з основою 5, підвісного пристрою 6, гнучкого кріплення у вигляді ланцюга 7, для розміщення по умовній гвинтовій лінії 8. Пристрій працює наступним чином. Для опису механіки роботи пристрою, при грохоченні матеріалу тонких класів з підвищеною вологістю, приймаємо початковою позначкою зону знаходження одного еластичного ударного очисника під шаром матеріалу обертаючого барабанного грохота. На фіг. 1 по умовній гвинтовій лінії 8 точками показано можливе розміщення еластичних ударних очисників 3. Таким чином, еластичний ударний очисник 3, який знаходиться під шаром просіювального матеріалу 2, легко наповнює матеріалом конусоподібну форму ємкості 4 очисника 3, що значно 1 UA 82713 U 5 10 15 збільшує його масу, а отже і ударну силу. Барабанний грохот 1 обертаючись, за рахунок підвісного пристрою 6, прикріпленому до основи 5, з допомогою ланцюга 7, витягує очисник 3 із шару просіювального матеріалу 2 і переносить його до протилежної сторони барабана. Очисник 3 розгойдуючись, ударяє по еластичній просіювальній поверхні барабана 1, забезпечуючи деформування сита просіювальної поверхні, що приводе до інтенсифікації очищення його чарунок. Після цього очисник 3, перекочуючись по нижній поверхні барабана, висипає матеріал із ємкості 4, збільшуючи зону взаємодії матеріалу з ситом грохота 1. При цьому очисник 3, перекочуючись по вільній від просіювального матеріалу 2 поверхні барабана грохота 1, додатково очищує чарунки сита від налипання матеріалу. Потім очисник 3 знову попадає під шар просіювального матеріалу і цикл повторюється. Розміщення очисників 3 у середині барабана 1 уздовж на підвісних пристроях 6 так, що вони умовно утворюють гвинтову лінію 8, дозволяє відокремити зони дії кожного очисника, охоплюючи всю зону просіювання по довжині барабана. Таким чином, за рахунок оснащення пристрою для грохочення еластичними ударними очисниками, які застосовуються для очищення просіювальної поверхні барабана, значно підвищується продуктивність та ефективність грохочення. Джерела інформації: 1. А. с. СРСР 1839111, кл. В07В1/00, Бюл. № 48-47, 1993. 2. Патент РФ 2001700, кл. В07В1/22, Бюл. № 39-40, 1993. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій для грохочення, що містить установлений з можливістю обертання барабан з еластичною внутрішньою просіювальною поверхнею, який відрізняється тим, що барабан обладнаний еластичними ударними очисниками, які розміщені в його середині уздовж на підвісних пристроях по умовній гвинтовій лінії і контактують з еластичною просіювальною поверхнею, при цьому кожен очисник виконаний у вигляді еластичної ємкості конусоподібної форми із звуженням конуса в напрямку його основи, причому основа з внутрішньої сторони очисника, споряджена підвісним пристроєм у вигляді обважнюючого каркаса з гнучким кріпленням у вигляді ланцюга, при цьому величина довжини ланцюга повинна бути не більшою половини величини кроку умовної гвинтової лінії. 2 UA 82713 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
