Апарат автоматичної подачі дров в камеру згоряння касетного теплогенератора

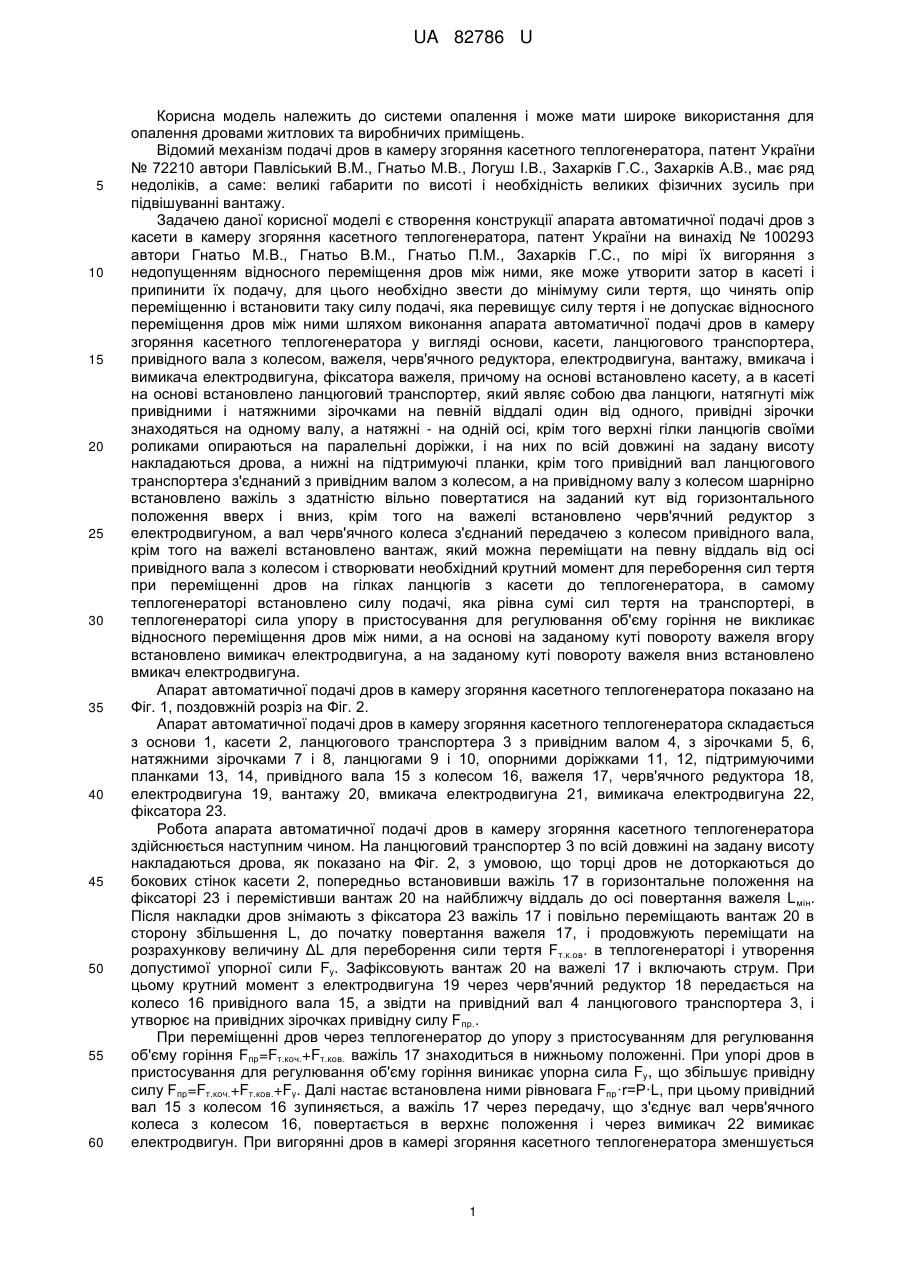

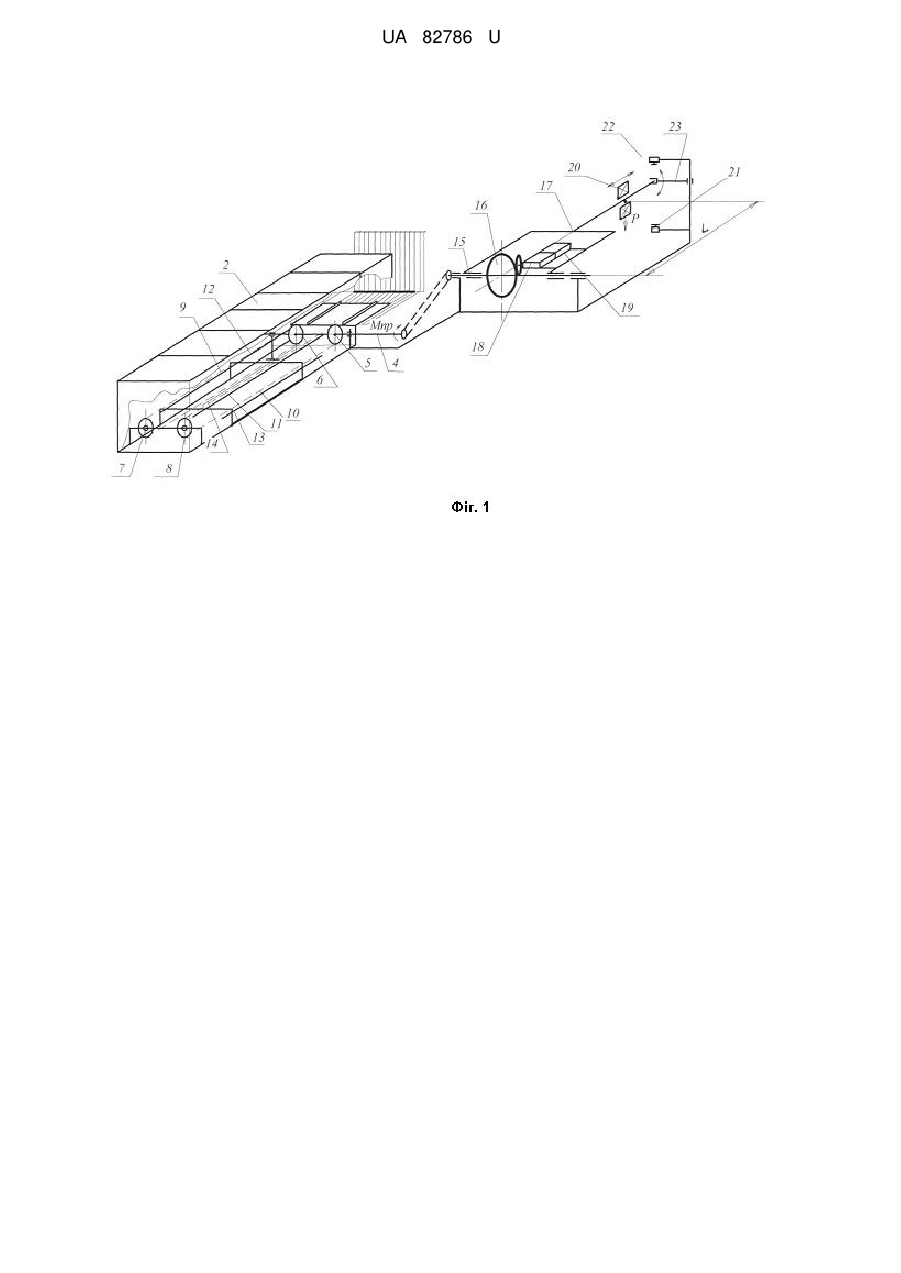

Реферат: Апарат автоматичної подачі дров в камеру згоряння касетного теплогенератора виконаний у вигляді основи, касети, ланцюгового транспортера, привідного вала з колесом, важеля, черв'ячного редуктора, електродвигуна, вантажу, вмикача і вимикача електродвигуна, фіксатора важеля. На основі встановлено касету, а в касеті на основі встановлено ланцюговий транспортер, який являє собою два ланцюги, натягнуті між привідними і натяжними зірочками на певній віддалі один від одного. Привідні зірочки знаходяться на одному валу, а натяжні - на одній осі. Верхні гілки ланцюгів своїми роликами опираються на паралельні доріжки, і на них по всій довжині на задану висоту накладаються дрова, а нижні на підтримуючі планки. Привідний вал ланцюгового транспортера з'єднаний з привідним валом з колесом, а на привідному валу з колесом шарнірно встановлено важіль з здатністю вільно повертатися на заданий кут від горизонтального положення вверх і вниз. На важелі встановлено черв'ячний редуктор з електродвигуном, а вал черв'ячного колеса з'єднаний передачею з колесом привідного вала. На важелі встановлено вантаж, який можна переміщати на певну віддаль від осі привідного вала з колесом і створювати необхідний крутний момент для переборення сил тертя при переміщенні дров на гілках ланцюгів з касети до теплогенератора, в самому теплогенераторі встановлено силу подачі, яка рівна сумі сил тертя на транспортері, в теплогенераторі сила упору в пристосування для регулювання об'єму горіння не викликає відносного переміщення дров між ними. На основі на заданому куті повороту важеля вгору встановлено вимикач електродвигуна, а на заданому куті повороту важеля вниз встановлено вмикач електродвигуна. UA 82786 U (12) UA 82786 U UA 82786 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до системи опалення і може мати широке використання для опалення дровами житлових та виробничих приміщень. Відомий механізм подачі дров в камеру згоряння касетного теплогенератора, патент України № 72210 автори Павліський В.М., Гнатьо М.В., Логуш І.В., Захарків Г.С., Захарків А.В., має ряд недоліків, а саме: великі габарити по висоті і необхідність великих фізичних зусиль при підвішуванні вантажу. Задачею даної корисної моделі є створення конструкції апарата автоматичної подачі дров з касети в камеру згоряння касетного теплогенератора, патент України на винахід № 100293 автори Гнатьо М.В., Гнатьо В.М., Гнатьо П.М., Захарків Г.С., по мірі їх вигоряння з недопущенням відносного переміщення дров між ними, яке може утворити затор в касеті і припинити їх подачу, для цього необхідно звести до мінімуму сили тертя, що чинять опір переміщенню і встановити таку силу подачі, яка перевищує силу тертя і не допускає відносного переміщення дров між ними шляхом виконання апарата автоматичної подачі дров в камеру згоряння касетного теплогенератора у вигляді основи, касети, ланцюгового транспортера, привідного вала з колесом, важеля, черв'ячного редуктора, електродвигуна, вантажу, вмикача і вимикача електродвигуна, фіксатора важеля, причому на основі встановлено касету, а в касеті на основі встановлено ланцюговий транспортер, який являє собою два ланцюги, натягнуті між привідними і натяжними зірочками на певній віддалі один від одного, привідні зірочки знаходяться на одному валу, а натяжні - на одній осі, крім того верхні гілки ланцюгів своїми роликами опираються на паралельні доріжки, і на них по всій довжині на задану висоту накладаються дрова, а нижні на підтримуючі планки, крім того привідний вал ланцюгового транспортера з'єднаний з привідним валом з колесом, а на привідному валу з колесом шарнірно встановлено важіль з здатністю вільно повертатися на заданий кут від горизонтального положення вверх і вниз, крім того на важелі встановлено черв'ячний редуктор з електродвигуном, а вал черв'ячного колеса з'єднаний передачею з колесом привідного вала, крім того на важелі встановлено вантаж, який можна переміщати на певну віддаль від осі привідного вала з колесом і створювати необхідний крутний момент для переборення сил тертя при переміщенні дров на гілках ланцюгів з касети до теплогенератора, в самому теплогенераторі встановлено силу подачі, яка рівна сумі сил тертя на транспортері, в теплогенераторі сила упору в пристосування для регулювання об'єму горіння не викликає відносного переміщення дров між ними, а на основі на заданому куті повороту важеля вгору встановлено вимикач електродвигуна, а на заданому куті повороту важеля вниз встановлено вмикач електродвигуна. Апарат автоматичної подачі дров в камеру згоряння касетного теплогенератора показано на Фіг. 1, поздовжній розріз на Фіг. 2. Апарат автоматичної подачі дров в камеру згоряння касетного теплогенератора складається з основи 1, касети 2, ланцюгового транспортера 3 з привідним валом 4, з зірочками 5, 6, натяжними зірочками 7 і 8, ланцюгами 9 і 10, опорними доріжками 11, 12, підтримуючими планками 13, 14, привідного вала 15 з колесом 16, важеля 17, черв'ячного редуктора 18, електродвигуна 19, вантажу 20, вмикача електродвигуна 21, вимикача електродвигуна 22, фіксатора 23. Робота апарата автоматичної подачі дров в камеру згоряння касетного теплогенератора здійснюється наступним чином. На ланцюговий транспортер 3 по всій довжині на задану висоту накладаються дрова, як показано на Фіг. 2, з умовою, що торці дров не доторкаються до бокових стінок касети 2, попередньо встановивши важіль 17 в горизонтальне положення на фіксаторі 23 і перемістивши вантаж 20 на найближчу віддаль до осі повертання важеля L мiн. Після накладки дров знімають з фіксатора 23 важіль 17 і повільно переміщають вантаж 20 в сторону збільшення L, до початку повертання важеля 17, і продовжують переміщати на розрахункову величину ΔL для переборення сили тертя Fт.к.ов. в теплогенераторі і утворення допустимої упорної сили Fy. Зафіксовують вантаж 20 на важелі 17 і включають струм. При цьому крутний момент з електродвигуна 19 через черв'ячний редуктор 18 передається на колесо 16 привідного вала 15, а звідти на привідний вал 4 ланцюгового транспортера 3, і утворює на привідних зірочках привідну силу F пp.. При переміщенні дров через теплогенератор до упору з пристосуванням для регулювання об'єму горіння Fпp=Fт.коч.+Fт.ков. важіль 17 знаходиться в нижньому положенні. При упорі дров в пристосування для регулювання об'єму горіння виникає упорна сила Fy, що збільшує привідну силу Fпp=Fт.коч.+Fт.ков.+Fy. Далі настає встановлена ними рівновага Fпp·r=P·L, при цьому привідний вал 15 з колесом 16 зупиняється, а важіль 17 через передачу, що з'єднує вал черв'ячного колеса з колесом 16, повертається в верхнє положення і через вимикач 22 вимикає електродвигун. При вигорянні дров в камері згоряння касетного теплогенератора зменшується 1 UA 82786 U 5 сила Fy, порушується рівновага Fпp·r
