Спосіб виготовлення зовнішньої стінової панелі

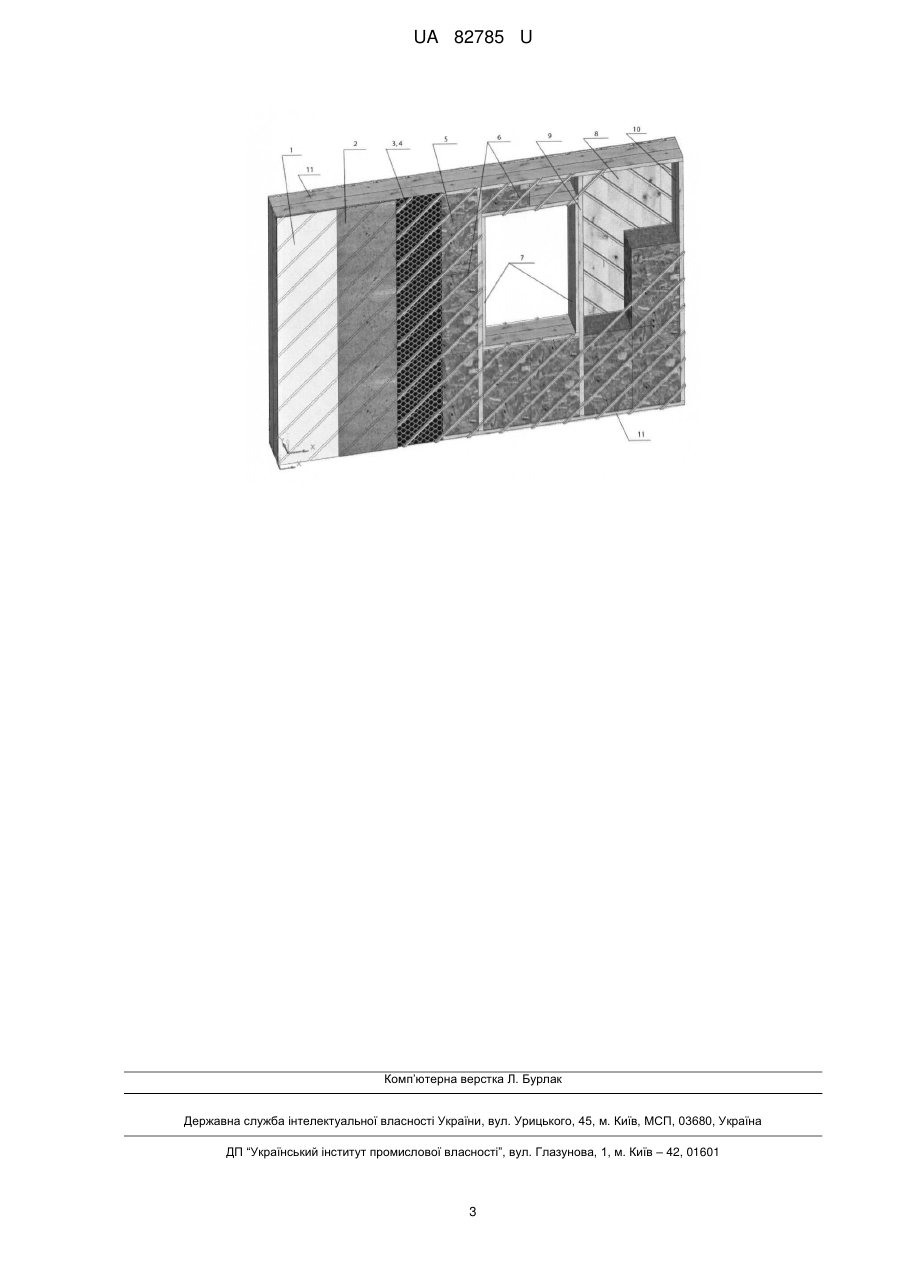

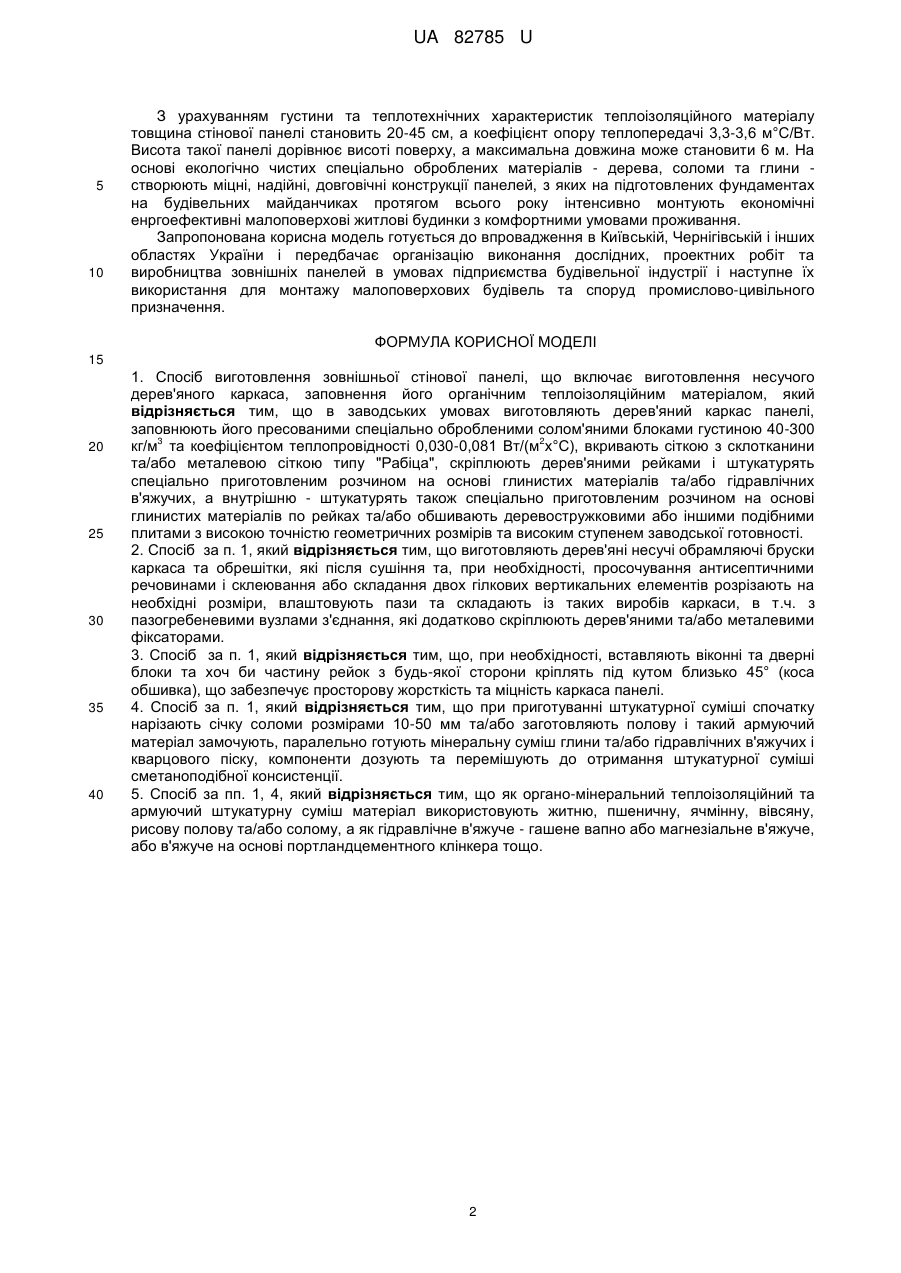

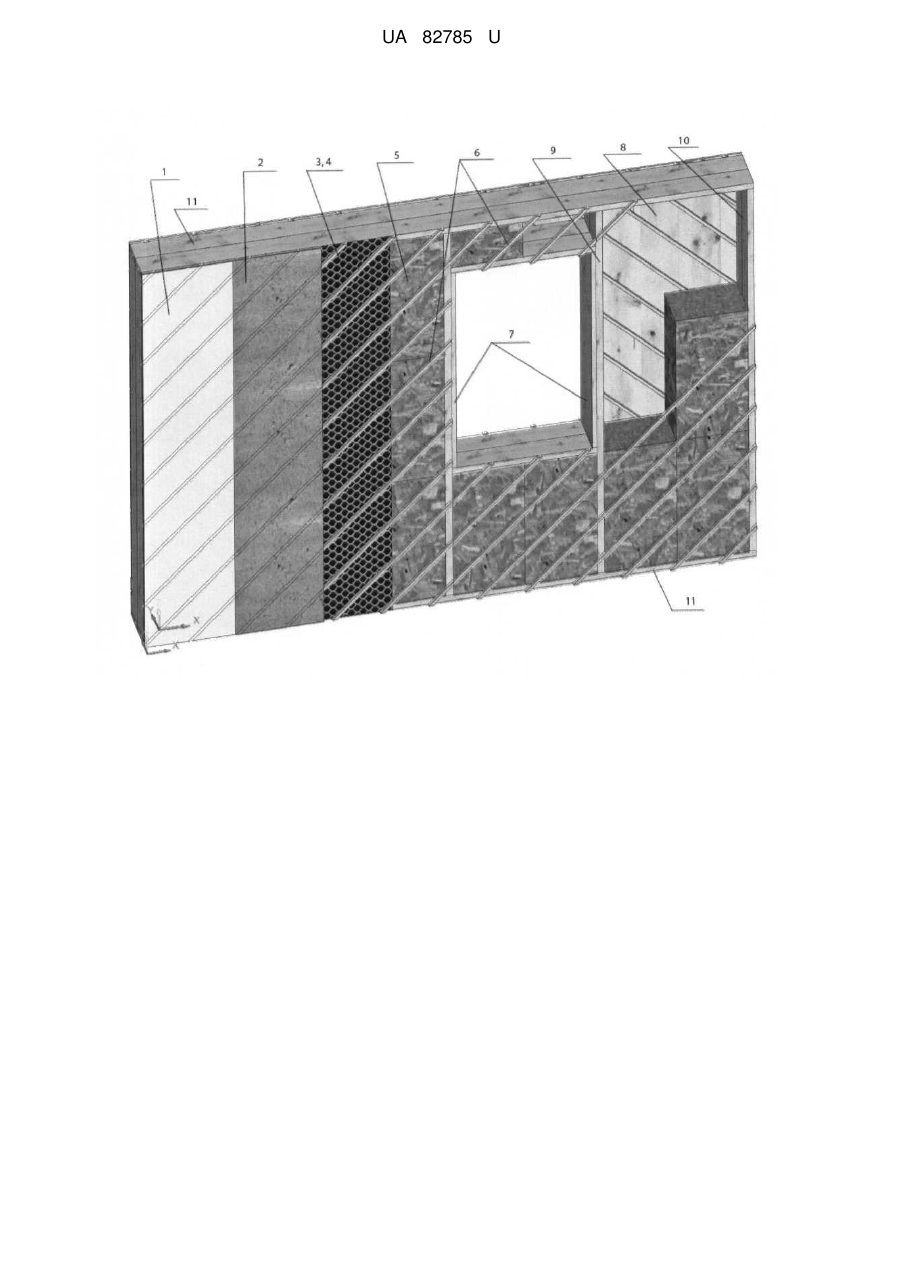

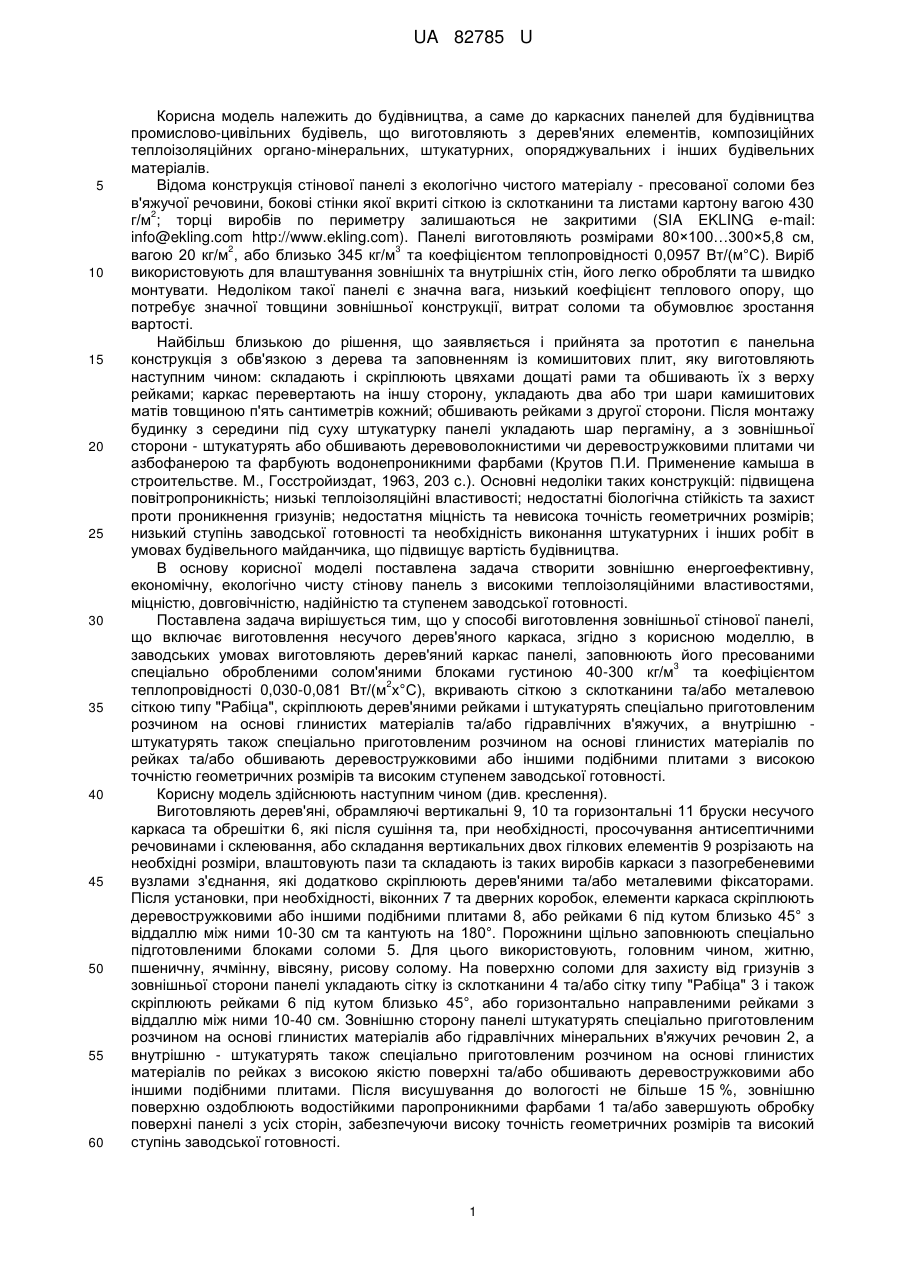

Реферат: Спосіб виготовлення зовнішньої стінової панелі включає виготовлення несучого дерев'яного каркаса, заповнення його органічним теплоізоляційним матеріалом. Дерев'яний каркас панелі виготовляють в заводських умовах, заповнюють його пресованими спеціально обробленими 3 солом'яними блоками густиною 40-300 кг/м та коефіцієнтом теплопровідності 0,030-0,081 2 Вт/(м х°С), вкривають сіткою з склотканини та/або металевою сіткою типу "Рабіца", скріплюють дерев'яними рейками. Далі штукатурять спеціально приготовленим розчином на основі глинистих матеріалів та/або гідравлічних в'яжучих, а внутрішню - штукатурять також спеціально приготовленим розчином на основі глинистих матеріалів по рейках та/або обшивають деревостружковими або іншими подібними плитами з високою точністю геометричних розмірів та високим ступенем заводської готовності. UA 82785 U (12) UA 82785 U UA 82785 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до каркасних панелей для будівництва промислово-цивільних будівель, що виготовляють з дерев'яних елементів, композиційних теплоізоляційних органо-мінеральних, штукатурних, опоряджувальних і інших будівельних матеріалів. Відома конструкція стінової панелі з екологічно чистого матеріалу - пресованої соломи без в'яжучої речовини, бокові стінки якої вкриті сіткою із склотканини та листами картону вагою 430 2 г/м ; торці виробів по периметру залишаються не закритими (SIA EKLING e-mail: info@ekling.com http://www.ekling.com). Панелі виготовляють розмірами 80×100…300×5,8 см, 2 3 вагою 20 кг/м , або близько 345 кг/м та коефіцієнтом теплопровідності 0,0957 Вт/(м°С). Виріб використовують для влаштування зовнішніх та внутрішніх стін, його легко обробляти та швидко монтувати. Недоліком такої панелі є значна вага, низький коефіцієнт теплового опору, що потребує значної товщини зовнішньої конструкції, витрат соломи та обумовлює зростання вартості. Найбільш близькою до рішення, що заявляється і прийнята за прототип є панельна конструкція з обв'язкою з дерева та заповненням із комишитових плит, яку виготовляють наступним чином: складають і скріплюють цвяхами дощаті рами та обшивають їх з верху рейками; каркас перевертають на іншу сторону, укладають два або три шари камишитових матів товщиною п'ять сантиметрів кожний; обшивають рейками з другої сторони. Після монтажу будинку з середини під суху штукатурку панелі укладають шар пергаміну, а з зовнішньої сторони - штукатурять або обшивають деревоволокнистими чи деревостружковими плитами чи азбофанерою та фарбують водонепроникними фарбами (Крутов П.И. Применение камыша в строительстве. М., Госстройиздат, 1963, 203 с.). Основні недоліки таких конструкцій: підвищена повітропроникність; низькі теплоізоляційні властивості; недостатні біологічна стійкість та захист проти проникнення гризунів; недостатня міцність та невисока точність геометричних розмірів; низький ступінь заводської готовності та необхідність виконання штукатурних і інших робіт в умовах будівельного майданчика, що підвищує вартість будівництва. В основу корисної моделі поставлена задача створити зовнішню енергоефективну, економічну, екологічно чисту стінову панель з високими теплоізоляційними властивостями, міцністю, довговічністю, надійністю та ступенем заводської готовності. Поставлена задача вирішується тим, що у способі виготовлення зовнішньої стінової панелі, що включає виготовлення несучого дерев'яного каркаса, згідно з корисною моделлю, в заводських умовах виготовляють дерев'яний каркас панелі, заповнюють його пресованими 3 спеціально обробленими солом'яними блоками густиною 40-300 кг/м та коефіцієнтом 2 теплопровідності 0,030-0,081 Вт/(м х°С), вкривають сіткою з склотканини та/або металевою сіткою типу "Рабіца", скріплюють дерев'яними рейками і штукатурять спеціально приготовленим розчином на основі глинистих матеріалів та/або гідравлічних в'яжучих, а внутрішню штукатурять також спеціально приготовленим розчином на основі глинистих матеріалів по рейках та/або обшивають деревостружковими або іншими подібними плитами з високою точністю геометричних розмірів та високим ступенем заводської готовності. Корисну модель здійснюють наступним чином (див. креслення). Виготовляють дерев'яні, обрамляючі вертикальні 9, 10 та горизонтальні 11 бруски несучого каркаса та обрешітки 6, які після сушіння та, при необхідності, просочування антисептичними речовинами і склеювання, або складання вертикальних двох гілкових елементів 9 розрізають на необхідні розміри, влаштовують пази та складають із таких виробів каркаси з пазогребеневими вузлами з'єднання, які додатково скріплюють дерев'яними та/або металевими фіксаторами. Після установки, при необхідності, віконних 7 та дверних коробок, елементи каркаса скріплюють деревостружковими або іншими подібними плитами 8, або рейками 6 під кутом близько 45° з віддаллю між ними 10-30 см та кантують на 180°. Порожнини щільно заповнюють спеціально підготовленими блоками соломи 5. Для цього використовують, головним чином, житню, пшеничну, ячмінну, вівсяну, рисову солому. На поверхню соломи для захисту від гризунів з зовнішньої сторони панелі укладають сітку із склотканини 4 та/або сітку типу "Рабіца" 3 і також скріплюють рейками 6 під кутом близько 45°, або горизонтально направленими рейками з віддаллю між ними 10-40 см. Зовнішню сторону панелі штукатурять спеціально приготовленим розчином на основі глинистих матеріалів або гідравлічних мінеральних в'яжучих речовин 2, а внутрішню - штукатурять також спеціально приготовленим розчином на основі глинистих матеріалів по рейках з високою якістю поверхні та/або обшивають деревостружковими або іншими подібними плитами. Після висушування до вологості не більше 15 %, зовнішню поверхню оздоблюють водостійкими паропроникними фарбами 1 та/або завершують обробку поверхні панелі з усіх сторін, забезпечуючи високу точність геометричних розмірів та високий ступінь заводської готовності. 1 UA 82785 U 5 10 З урахуванням густини та теплотехнічних характеристик теплоізоляційного матеріалу товщина стінової панелі становить 20-45 см, а коефіцієнт опору теплопередачі 3,3-3,6 м°С/Вт. Висота такої панелі дорівнює висоті поверху, а максимальна довжина може становити 6 м. На основі екологічно чистих спеціально оброблених матеріалів - дерева, соломи та глини створюють міцні, надійні, довговічні конструкції панелей, з яких на підготовлених фундаментах на будівельних майданчиках протягом всього року інтенсивно монтують економічні енргоефективні малоповерхові житлові будинки з комфортними умовами проживання. Запропонована корисна модель готується до впровадження в Київській, Чернігівській і інших областях України і передбачає організацію виконання дослідних, проектних робіт та виробництва зовнішніх панелей в умовах підприємства будівельної індустрії і наступне їх використання для монтажу малоповерхових будівель та споруд промислово-цивільного призначення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 1. Спосіб виготовлення зовнішньої стінової панелі, що включає виготовлення несучого дерев'яного каркаса, заповнення його органічним теплоізоляційним матеріалом, який відрізняється тим, що в заводських умовах виготовляють дерев'яний каркас панелі, заповнюють його пресованими спеціально обробленими солом'яними блоками густиною 40-300 3 2 кг/м та коефіцієнтом теплопровідності 0,030-0,081 Вт/(м х°С), вкривають сіткою з склотканини та/або металевою сіткою типу "Рабіца", скріплюють дерев'яними рейками і штукатурять спеціально приготовленим розчином на основі глинистих матеріалів та/або гідравлічних в'яжучих, а внутрішню - штукатурять також спеціально приготовленим розчином на основі глинистих матеріалів по рейках та/або обшивають деревостружковими або іншими подібними плитами з високою точністю геометричних розмірів та високим ступенем заводської готовності. 2. Спосіб за п. 1, який відрізняється тим, що виготовляють дерев'яні несучі обрамляючі бруски каркаса та обрешітки, які після сушіння та, при необхідності, просочування антисептичними речовинами і склеювання або складання двох гілкових вертикальних елементів розрізають на необхідні розміри, влаштовують пази та складають із таких виробів каркаси, в т.ч. з пазогребеневими вузлами з'єднання, які додатково скріплюють дерев'яними та/або металевими фіксаторами. 3. Спосіб за п. 1, який відрізняється тим, що, при необхідності, вставляють віконні та дверні блоки та хоч би частину рейок з будь-якої сторони кріплять під кутом близько 45° (коса обшивка), що забезпечує просторову жорсткість та міцність каркаса панелі. 4. Спосіб за п. 1, який відрізняється тим, що при приготуванні штукатурної суміші спочатку нарізають січку соломи розмірами 10-50 мм та/або заготовляють полову і такий армуючий матеріал замочують, паралельно готують мінеральну суміш глини та/або гідравлічних в'яжучих і кварцового піску, компоненти дозують та перемішують до отримання штукатурної суміші сметаноподібної консистенції. 5. Спосіб за пп. 1, 4, який відрізняється тим, що як органо-мінеральний теплоізоляційний та армуючий штукатурну суміш матеріал використовують житню, пшеничну, ячмінну, вівсяну, рисову полову та/або солому, а як гідравлічне в'яжуче - гашене вапно або магнезіальне в'яжуче, або в'яжуче на основі портландцементного клінкера тощо. 2 UA 82785 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
