Пристрій для безцентрової обробки циліндричних деталей
Номер патенту: 82812
Опубліковано: 12.08.2013
Автори: Самчук Володимир Володимирович, Сичов Юрій Іванович, Тарасюк Анатолій Петрович, Лях Бенгард Григорович
Формула / Реферат

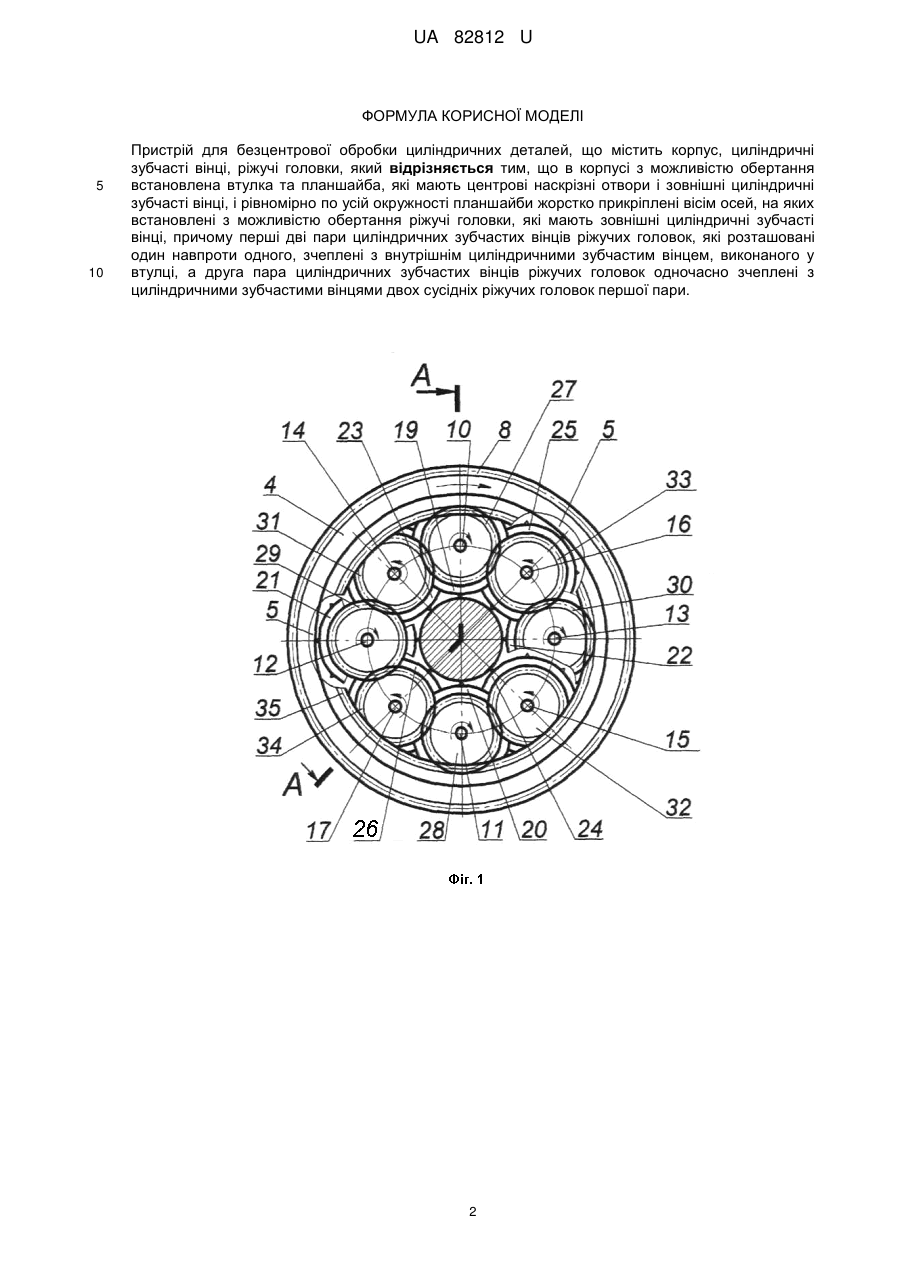

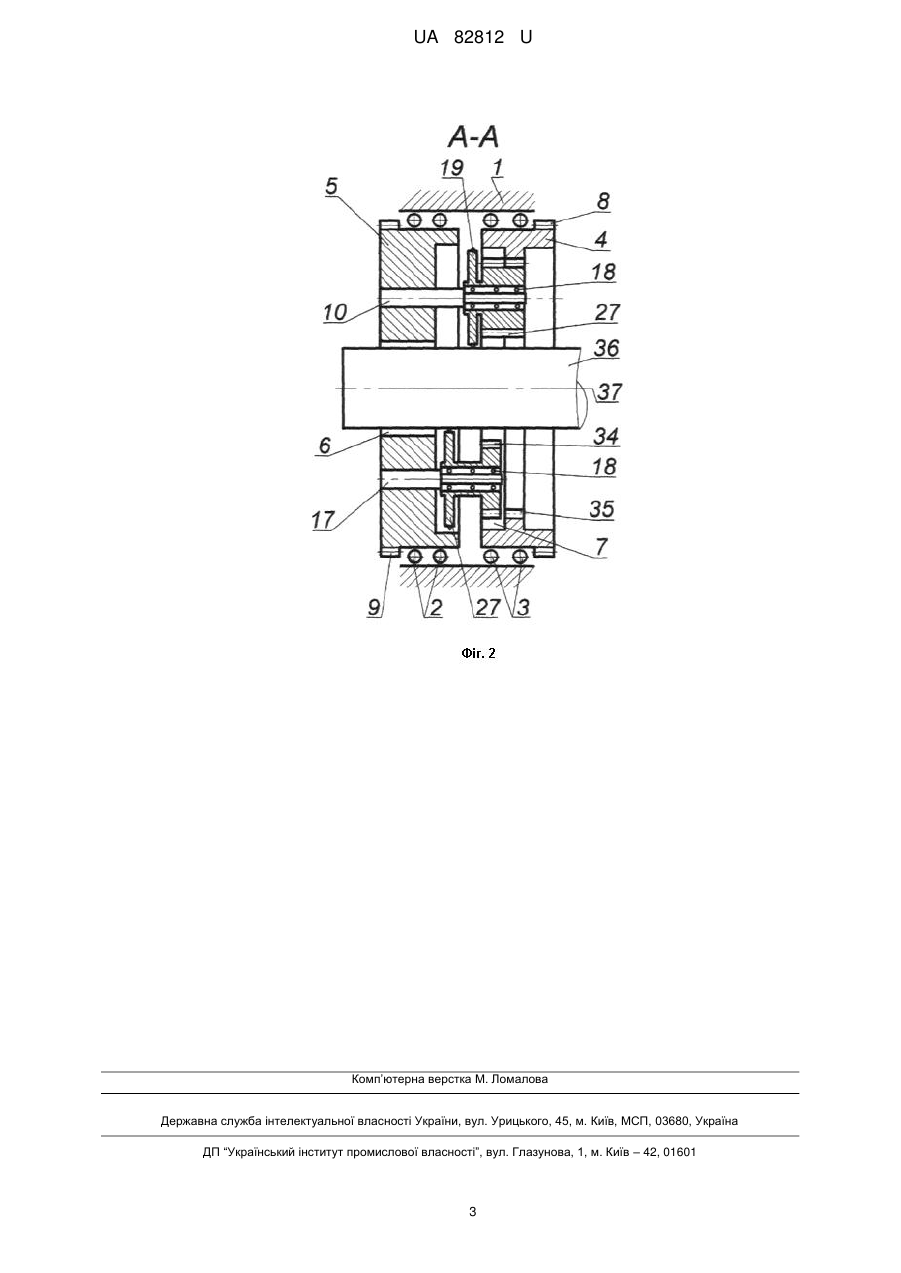

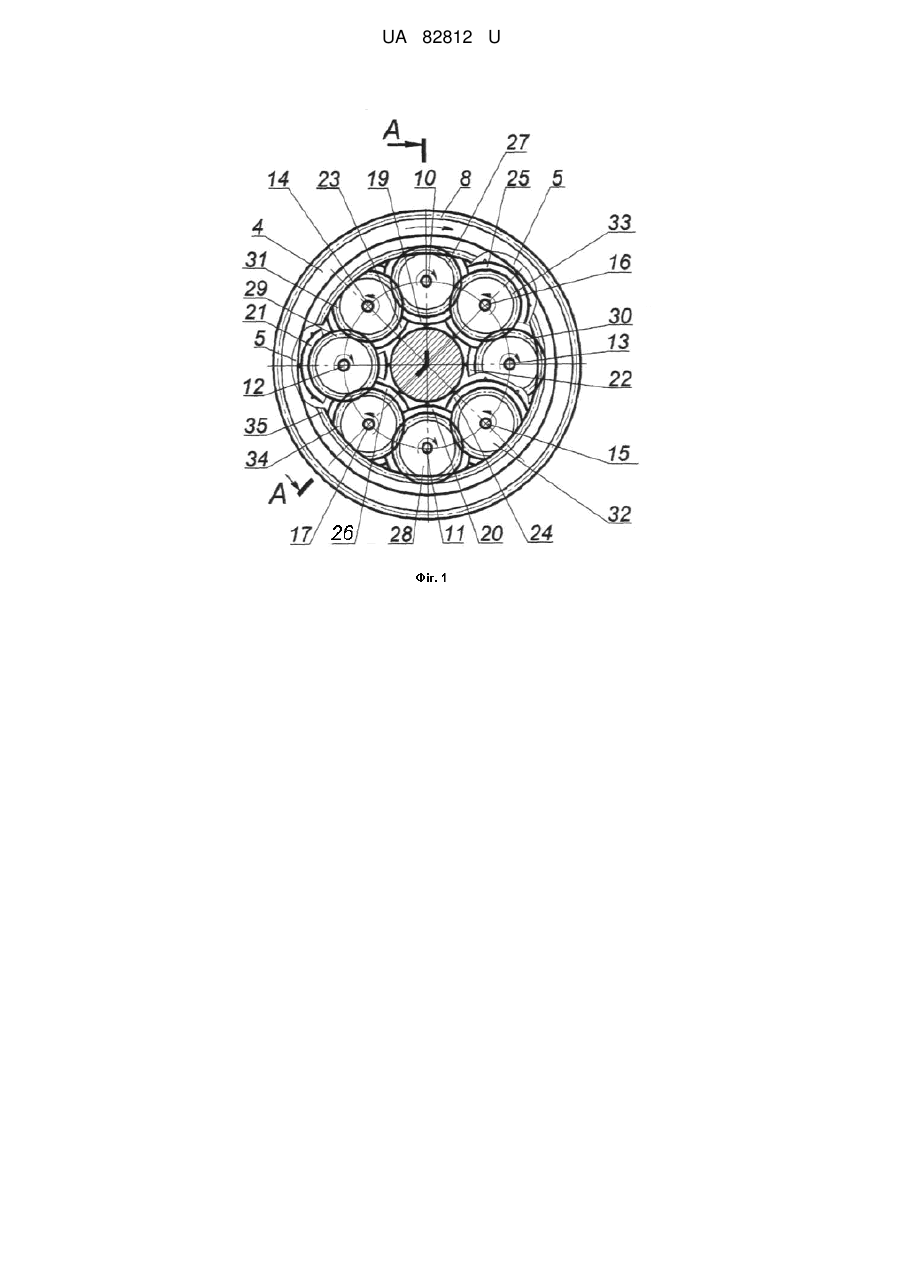

Пристрій для безцентрової обробки циліндричних деталей, що містить корпус, циліндричні зубчасті вінці, ріжучі головки, який відрізняється тим, що в корпусі з можливістю обертання встановлена втулка та планшайба, які мають центрові наскрізні отвори і зовнішні циліндричні зубчасті вінці, і рівномірно по усій окружності планшайби жорстко прикріплені вісім осей, на яких встановлені з можливістю обертання ріжучі головки, які мають зовнішні циліндричні зубчасті вінці, причому перші дві пари циліндричних зубчастих вінців ріжучих головок, які розташовані один навпроти одного, зчеплені з внутрішнім циліндричними зубчастим вінцем, виконаного у втулці, а друга пара циліндричних зубчастих вінців ріжучих головок одночасно зчеплені з циліндричними зубчастими вінцями двох сусідніх ріжучих головок першої пари.
Текст
Реферат: Пристрій для безцентрової обробки циліндричних деталей містить корпус, циліндричні зубчасті вінці, ріжучі головки. В корпусі з можливістю обертання встановлена втулка та планшайба, які мають центрові наскрізні отвори і зовнішні циліндричні зубчасті вінці, і рівномірно по усій окружності планшайби жорстко прикріплені вісім осей, на яких встановлені з можливістю обертання ріжучі головки, які мають зовнішні циліндричні зубчасті вінці. При цьому перші дві пари циліндричних зубчастих вінців ріжучих головок, які розташовані один навпроти одного, зчеплені з внутрішнім циліндричними зубчастим вінцем, виконаного у втулці, а друга пара циліндричних зубчастих вінців ріжучих головок одночасно зчеплені з циліндричними зубчастими вінцями двох сусідніх ріжучих головок першої пари. UA 82812 U (54) ПРИСТРІЙ ДЛЯ БЕЗЦЕНТРОВОЇ ОБРОБКИ ЦИЛІНДРИЧНИХ ДЕТАЛЕЙ UA 82812 U UA 82812 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі обробки як металевих, так і не металевих матеріалів різанням і може бути використана при обробці відносно довгих деталей з циліндричною поверхнею (шток, труба, пруток тощо). Є відомою конструкція обробного пристрою [1], який складається з корпусу, приводу, зубчастої кінематики, двох ріжучих головок, які мають циліндричні зубчасті вінці і містять по два ріжучі елементи. Недоліком цієї конструкції є те, що у неї доволі ускладнена конструкція через досить ступінчасту кінематику; відстань між ріжучими головками доволі значна, що призводить до скручування ділянки, яка находиться між ними. Ця деформація призводить до руйнування матеріалу і не якісної обробки її поверхні. Найбільш близькою є конструкція пристрою для безцентрової обробки циліндричних деталей [2], який складається з корпусу, у якому на підшипниках установлені дві різцеві головки, у внутрішніх отворах, яких рівномірно по усій окружності розташовані ріжучі елементи (різці), щонайменше по чотири у кожній головці, а по зовнішньому діаметру мають конічні зубчасті вінці, що знаходяться в зачепленні з приводним конічним колесом. Недоліком цієї конструкції є низька продуктивність через наявність лише двох різцевих головок. В основу корисної моделі поставлено задачу, яка спрямована на підвищення продуктивності праці та підвищення ефективності обробки матеріалу. Поставлена задача вирішується тим, що пристрій для безцентрової обробки циліндричних деталей складається з корпусу, у якому з можливістю обертання встановлена втулка та планшайба, які мають центрові наскрізні отвори і зовнішні циліндричні зубчасті вінці і рівномірно по усій окружності планшайби жорстко прикріплені вісім осей, на яких встановлено з можливістю обертання ріжучі головки, які мають зовнішні циліндричні зубчасті вінці, причому перші дві пари циліндричних зубчастих вінців ріжучих головок, які розташовані один навпроти одного, зчеплені з внутрішнім циліндричними зубчастим вінцем, виконаного у втулці, а друга пара циліндричних зубчастих вінців ріжучих головок одночасно зчеплені з циліндричними зубчастими вінцями двох сусідніх ріжучих головок першої пари. На фіг. 1 зображено пристрій для безцентрової обробки циліндричних деталей, на фіг. 2 переріз А-А фіг. 1. Запропонований пристрій для безцентрової обробки циліндричних деталей складається з корпусу 1 у якому на підшипниках 2 та 3 встановлена втулка 4 та планшайба 5, які мають центрові наскрізні отвори 6 та 7 і зовнішні циліндричні зубчасті вінці 8 та 9, а рівномірно по всій окружності планшайби 5 жорстко прикріплені вісім осей 10, 11, 12, 13, 14, 15, 16, 17, на яких встановлено на підшипниках 18 ріжучі головки 19, 20, 21, 22, 23, 24, 25, 26, які мають зовнішні циліндричні зубчасті вінці 27, 28, 29, 30, 31, 32, 33, 34, причому перші дві пари циліндричних зубчастих вінців 27, 28, та 29, 30 ріжучих головок 19, 20, та 21, 22, які розташовані один навпроти одного, зчеплені з внутрішнім циліндричним зубчастим вінцем 35, виконаного у втулці 4, а друга пара циліндричних зубчастих вінців 31, 32 та 33, 34 ріжучих головок 23, 24 та 25, 26 одночасно зчеплені з циліндричними зубчастими вінцями 27, 28, 29, 30 двох сусідніх ріжучих головок 19, 20, 21, 22. Запропонований пристрій для безцентрової обробки циліндричних деталей працює наступним чином. Циліндрична заготовка 36 подається у наскрізні центрові отвори 6 та 7, втулки 4 та планшайби 5. У той же час обертання надається втулці 4 через зовнішній циліндричний зубчастий вінець 8 окремим приводом (на фіг. 1 та фіг. 2 не вказано), а вона у свою чергу передає крутний момент через внутрішній циліндричний зубчастий вінець 35, з яким зчеплені зовнішні циліндричні зубчасті вінці 27, 28 та 29, 30 ріжучим головкам 19, 20 та 21, 22. Так як циліндричні зубчасті вінці 31, 32 та 33, 34 ріжучих головок 23, 24 та 25, 26 одночасно зчеплені з циліндричними зубчастими вінцями 27, 28 та 29, 30 двох сусідніх розточувальних головок 19, 20 та 21, 22, то вони обертаються відносно їх в протилежну сторону. У той же час обертання надається планшайбі 5 через зовнішній циліндричний зубчастий вінець 9 окремим приводом (на фіг. 1 та фіг. 2 не вказано) і вона надає діаметральне обертання усім ріжучим головкам 19, 20, 21, 22, 23, 24, 25, 26, навколо головної осі 37, чим супроводжується обробка заготовки 32 при її постійній осьовій подачі. Використання цього пристрою для обробки отворів дозволить підвищити продуктивність праці, за рахунок використання не двох ріжучих головок, а восьми та підвищить ефективності обробки матеріалу. Джерела інформації: 1. Патент США 3513731 Bar peeling device, МПК В23В5/14. 2. Патент на корисну модель UA 61435 U. МПК В23В 5/12. Пристрій для безцентрової обробки циліндричних деталей / Ю.І. Сичов, А.П. Тарасюк, Б.Г. Лях, В.В. Самчук. Заявл. 09.11.2010; Опубл. 25.07.2011, Бюл. № 14. 2011 р. - 4 с. 1 UA 82812 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для безцентрової обробки циліндричних деталей, що містить корпус, циліндричні зубчасті вінці, ріжучі головки, який відрізняється тим, що в корпусі з можливістю обертання встановлена втулка та планшайба, які мають центрові наскрізні отвори і зовнішні циліндричні зубчасті вінці, і рівномірно по усій окружності планшайби жорстко прикріплені вісім осей, на яких встановлені з можливістю обертання ріжучі головки, які мають зовнішні циліндричні зубчасті вінці, причому перші дві пари циліндричних зубчастих вінців ріжучих головок, які розташовані один навпроти одного, зчеплені з внутрішнім циліндричними зубчастим вінцем, виконаного у втулці, а друга пара циліндричних зубчастих вінців ріжучих головок одночасно зчеплені з циліндричними зубчастими вінцями двох сусідніх ріжучих головок першої пари. 2 UA 82812 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for centerless machining cylindrical parts
Автори англійськоюTarasiuk Anatolii Petrovych, Sychov Yurii Ivanovych, Samchuk Volodymyr Volodymyrovych, Liakh Benhard Hryhorovych
Назва патенту російськоюУстройство для бесцентровой обработки цилиндрических деталей
Автори російськоюТарасюк Анатолий Петрович, Сычев Юрий Иванович, Самчук Владимир Владимирович, Лях Бенгард Григорьевич
МПК / Мітки
МПК: B23B 5/12
Мітки: деталей, пристрій, обробки, безцентрової, циліндричних
