Закупорювальний пристрій для пляшки

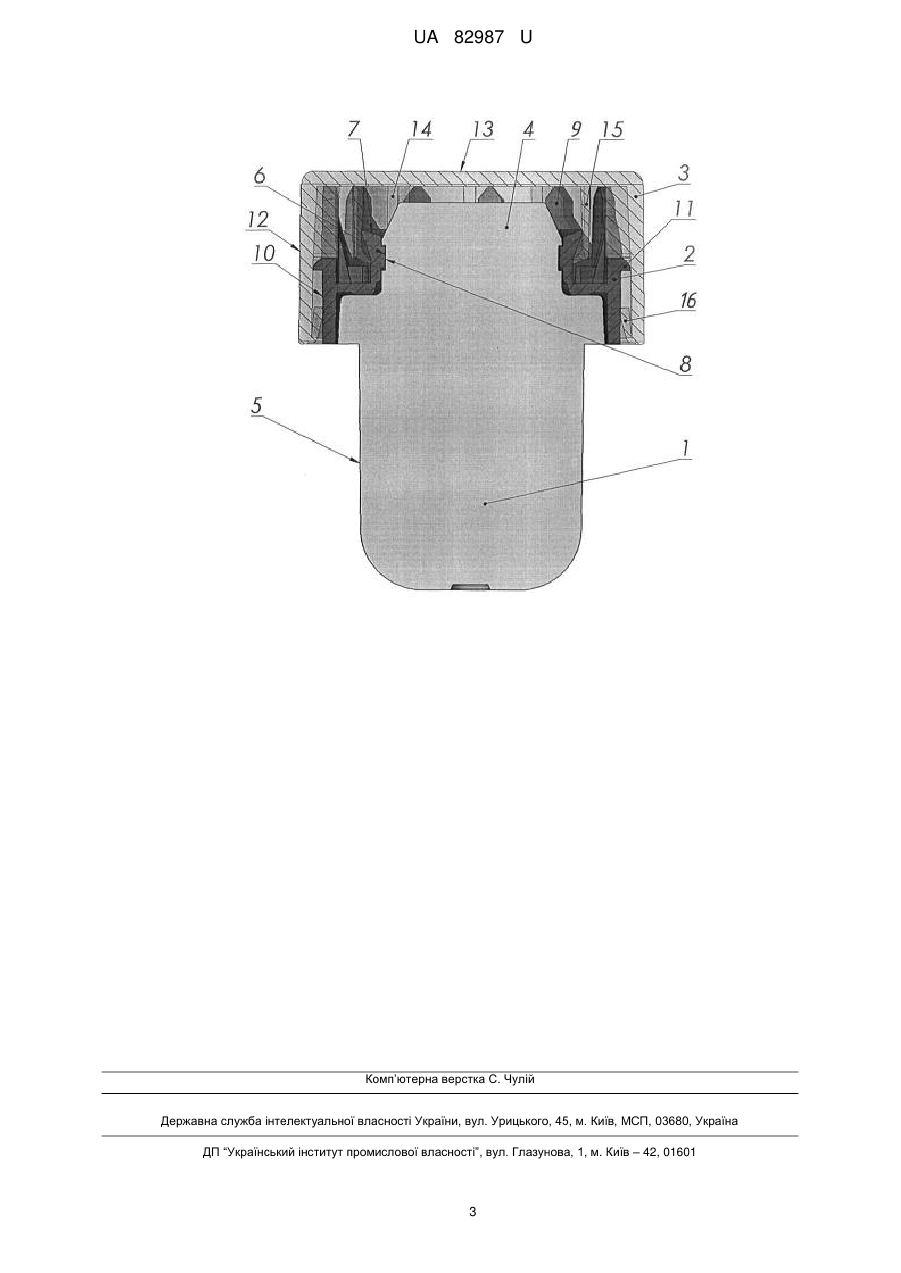

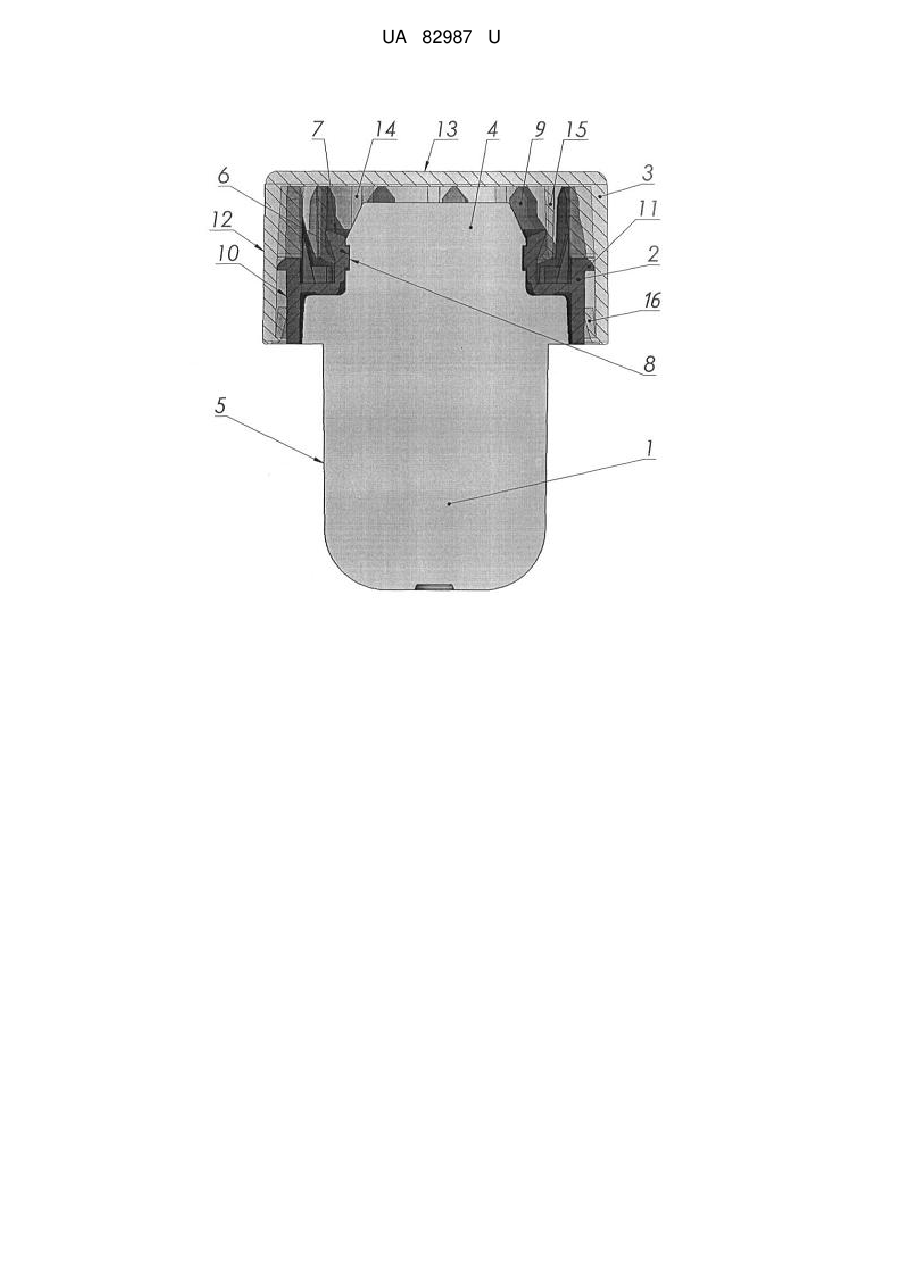

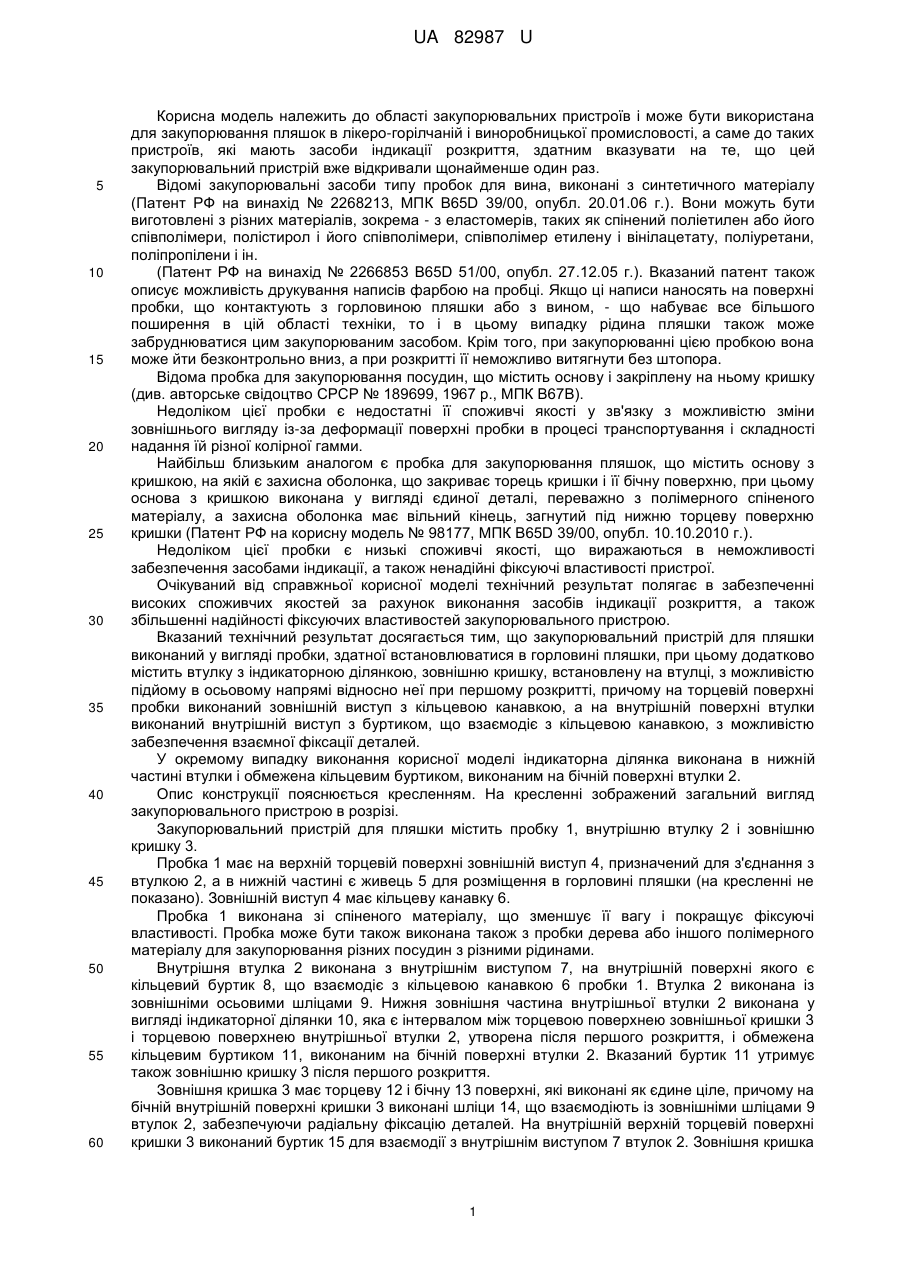

Реферат: Закупорювальний пристрій для пляшки виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки. Додатково містить втулку, зовнішню кришку, встановлену на втулці, з можливістю підйому в осьовому напрямі відносно неї при першому розкритті. На торцевій поверхні пробки виконаний зовнішній виступ з кільцевою канавкою, а на внутрішній поверхні втулки виконаний внутрішній виступ з буртиком, що взаємодіє з кільцевою канавкою, з можливістю забезпечення взаємної фіксації деталей. UA 82987 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ UA 82987 U UA 82987 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробницької промисловості, а саме до таких пристроїв, які мають засоби індикації розкриття, здатним вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Відомі закупорювальні засоби типу пробок для вина, виконані з синтетичного матеріалу (Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 г.). Вони можуть бути виготовлені з різних матеріалів, зокрема - з еластомерів, таких як спінений поліетилен або його співполімери, полістирол і його співполімери, співполімер етилену і вінілацетату, поліуретани, поліпропілени і ін. (Патент РФ на винахід № 2266853 B65D 51/00, опубл. 27.12.05 г.). Вказаний патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином, - що набуває все більшого поширення в цій області техніки, то і в цьому випадку рідина пляшки також може забруднюватися цим закупорюваним засобом. Крім того, при закупорюванні цією пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ньому кришку (див. авторське свідоцтво СРСР № 189699, 1967 p., МПК В67В). Недоліком цієї пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду із-за деформації поверхні пробки в процесі транспортування і складності надання їй різної колірної гамми. Найбільш близьким аналогом є пробка для закупорювання пляшок, що містить основу з кришкою, на якій є захисна оболонка, що закриває торець кришки і її бічну поверхню, при цьому основа з кришкою виконана у вигляді єдиної деталі, переважно з полімерного спіненого матеріалу, а захисна оболонка має вільний кінець, загнутий під нижню торцеву поверхню кришки (Патент РФ на корисну модель № 98177, МПК B65D 39/00, опубл. 10.10.2010 г.). Недоліком цієї пробки є низькі споживчі якості, що виражаються в неможливості забезпечення засобами індикації, а також ненадійні фіксуючі властивості пристрої. Очікуваний від справжньої корисної моделі технічний результат полягає в забезпеченні високих споживчих якостей за рахунок виконання засобів індикації розкриття, а також збільшенні надійності фіксуючих властивостей закупорювального пристрою. Вказаний технічний результат досягається тим, що закупорювальний пристрій для пляшки виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, при цьому додатково містить втулку з індикаторною ділянкою, зовнішню кришку, встановлену на втулці, з можливістю підйому в осьовому напрямі відносно неї при першому розкритті, причому на торцевій поверхні пробки виконаний зовнішній виступ з кільцевою канавкою, а на внутрішній поверхні втулки виконаний внутрішній виступ з буртиком, що взаємодіє з кільцевою канавкою, з можливістю забезпечення взаємної фіксації деталей. У окремому випадку виконання корисної моделі індикаторна ділянка виконана в нижній частині втулки і обмежена кільцевим буртиком, виконаним на бічній поверхні втулки 2. Опис конструкції пояснюється кресленням. На кресленні зображений загальний вигляд закупорювального пристрою в розрізі. Закупорювальний пристрій для пляшки містить пробку 1, внутрішню втулку 2 і зовнішню кришку 3. Пробка 1 має на верхній торцевій поверхні зовнішній виступ 4, призначений для з'єднання з втулкою 2, а в нижній частині є живець 5 для розміщення в горловині пляшки (на кресленні не показано). Зовнішній виступ 4 має кільцеву канавку 6. Пробка 1 виконана зі спіненого матеріалу, що зменшує її вагу і покращує фіксуючі властивості. Пробка може бути також виконана також з пробки дерева або іншого полімерного матеріалу для закупорювання різних посудин з різними рідинами. Внутрішня втулка 2 виконана з внутрішнім виступом 7, на внутрішній поверхні якого є кільцевий буртик 8, що взаємодіє з кільцевою канавкою 6 пробки 1. Втулка 2 виконана із зовнішніми осьовими шліцами 9. Нижня зовнішня частина внутрішньої втулки 2 виконана у вигляді індикаторної ділянки 10, яка є інтервалом між торцевою поверхнею зовнішньої кришки 3 і торцевою поверхнею внутрішньої втулки 2, утворена після першого розкриття, і обмежена кільцевим буртиком 11, виконаним на бічній поверхні втулки 2. Вказаний буртик 11 утримує також зовнішню кришку 3 після першого розкриття. Зовнішня кришка 3 має торцеву 12 і бічну 13 поверхні, які виконані як єдине ціле, причому на бічній внутрішній поверхні кришки 3 виконані шліци 14, що взаємодіють із зовнішніми шліцами 9 втулок 2, забезпечуючи радіальну фіксацію деталей. На внутрішній верхній торцевій поверхні кришки 3 виконаний буртик 15 для взаємодії з внутрішнім виступом 7 втулок 2. Зовнішня кришка 1 UA 82987 U 5 10 15 20 3 має на нижній торцевій поверхні зачіп 16 з можливістю фіксації на буртику 11 втулки 2 при першому розкритті. Зовнішня кришка 3 може бути декорована оболонкою з алюмінію або іншого матеріалу. Усі деталі закупорювального пристрою зафіксовані між собою таким чином, що дає можливість обмеженого підйому зовнішньої кришки 3 в осьовому напрямі відносно внутрішньої втулки 2 при першому розкритті з утворенням видимої неповоротної індикаторної ділянки 10. На поверхню індикаторної ділянки 10 можуть бути нанесені засоби ідентифікації, наприклад декоративні малюнки, написи і інші засоби індивідуалізації. Внутрішня втулка 2 і зовнішня кришка 3 виконані з екологічно чистих полімерних матеріалів. Складання закупорювального пристрою здійснюється таким чином. Спочатку сполучають зовнішню кришку 3 з внутрішньою втулкою 2, далі встановлюють пробку 1 за допомогою виступу 4 у внутрішній виступ 7 втулок 2, який при цьому має можливість відхилятися, утворюючи з буртиком 15 зовнішньої кришки 3 замкове з'єднання. Міцне утримання пробки 1 у внутрішній втулці 2 забезпечується взаємодією кільцевої канавки 6 виступу 4 і буртиком 8, а також з використанням адгезиву. Закупорювальний пристрій працює таким чином: пристрій встановлюється в горловині пляшки, забезпечуючи герметичність закупорювання. Під час першого відкривання пляшки відбувається переміщення зовнішньої кришки 3 відносно внутрішньої втулки 2 на деяку відстань до зіткнення буртика 11 із зачепом 16, при цьому усі деталі вже знаходяться в постійно зафіксованому положенні, з утворенням видимої неповоротної індикаторної ділянки 10. При частковому використанні рідини є можливість повторного закупорювання, при збереженні видимої індикаторної ділянки 10. Закупорювання пляшки виконується натисненням зверху вниз. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначено для установки на пляшці. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Закупорювальний пристрій для пляшки, що виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, який відрізняється тим, що містить втулку, зовнішню кришку, встановлену на втулці, з можливістю підйому в осьовому напрямі відносно неї при першому розкритті, причому на торцевій поверхні пробки виконаний зовнішній виступ з кільцевою канавкою, а на внутрішній поверхні втулки виконаний внутрішній виступ з буртиком, що взаємодіє з кільцевою канавкою, з можливістю забезпечення взаємної фіксації деталей. 2. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що індикаторна ділянка виконана в нижній частині втулки і обмежена кільцевим буртиком, виконаним на бічній поверхні втулки 2. 2 UA 82987 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
