Комплект для відпочинку

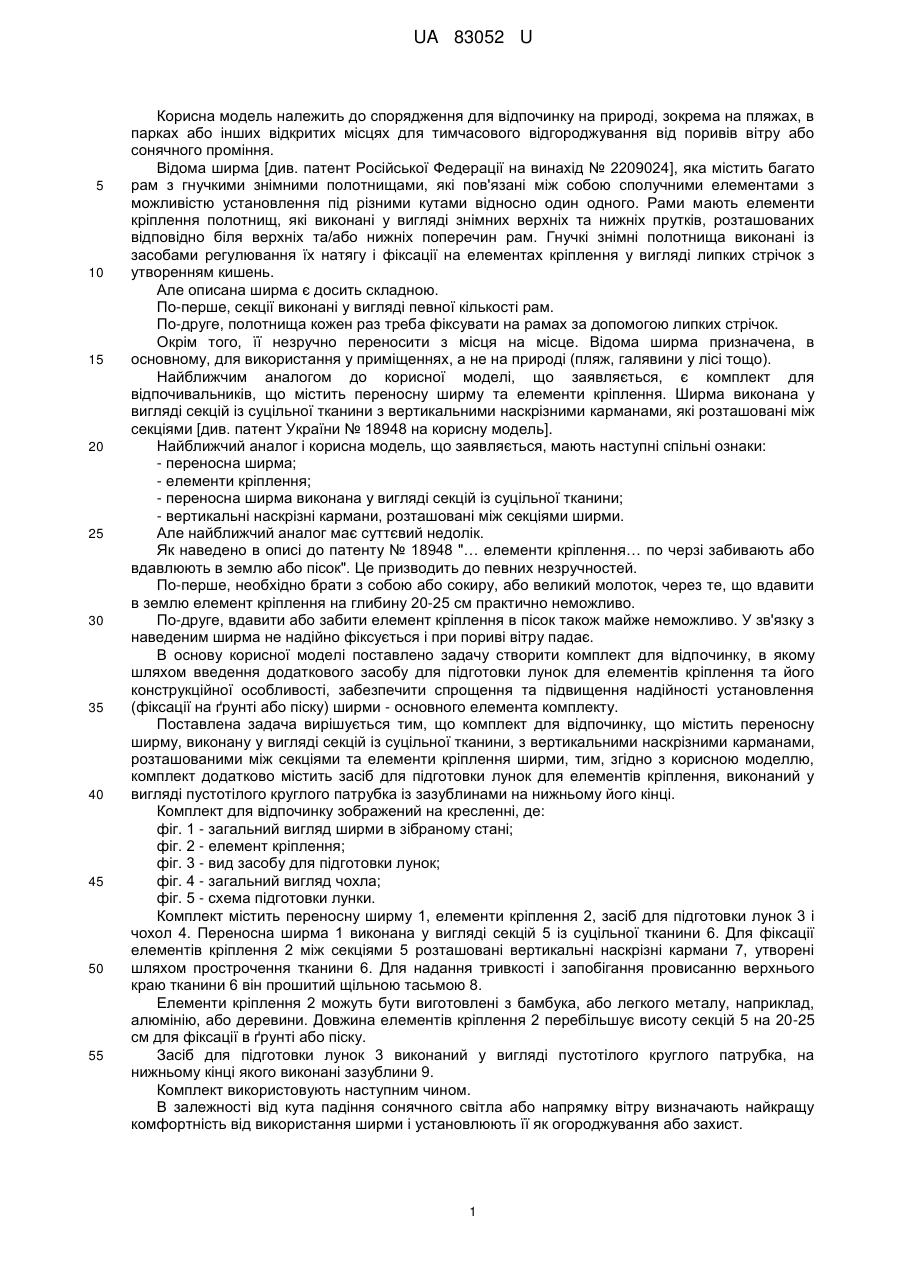

Реферат: UA 83052 U UA 83052 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спорядження для відпочинку на природі, зокрема на пляжах, в парках або інших відкритих місцях для тимчасового відгороджування від поривів вітру або сонячного проміння. Відома ширма [див. патент Російської Федерації на винахід № 2209024], яка містить багато рам з гнучкими знімними полотнищами, які пов'язані між собою сполучними елементами з можливістю установлення під різними кутами відносно один одного. Рами мають елементи кріплення полотнищ, які виконані у вигляді знімних верхніх та нижніх прутків, розташованих відповідно біля верхніх та/або нижніх поперечин рам. Гнучкі знімні полотнища виконані із засобами регулювання їх натягу і фіксації на елементах кріплення у вигляді липких стрічок з утворенням кишень. Але описана ширма є досить складною. По-перше, секції виконані у вигляді певної кількості рам. По-друге, полотнища кожен раз треба фіксувати на рамах за допомогою липких стрічок. Окрім того, її незручно переносити з місця на місце. Відома ширма призначена, в основному, для використання у приміщеннях, а не на природі (пляж, галявини у лісі тощо). Найближчим аналогом до корисної моделі, що заявляється, є комплект для відпочивальників, що містить переносну ширму та елементи кріплення. Ширма виконана у вигляді секцій із суцільної тканини з вертикальними наскрізними карманами, які розташовані між секціями [див. патент України № 18948 на корисну модель]. Найближчий аналог і корисна модель, що заявляється, мають наступні спільні ознаки: - переносна ширма; - елементи кріплення; - переносна ширма виконана у вигляді секцій із суцільної тканини; - вертикальні наскрізні кармани, розташовані між секціями ширми. Але найближчий аналог має суттєвий недолік. Як наведено в описі до патенту № 18948 "… елементи кріплення… по черзі забивають або вдавлюють в землю або пісок". Це призводить до певних незручностей. По-перше, необхідно брати з собою або сокиру, або великий молоток, через те, що вдавити в землю елемент кріплення на глибину 20-25 см практично неможливо. По-друге, вдавити або забити елемент кріплення в пісок також майже неможливо. У зв'язку з наведеним ширма не надійно фіксується і при пориві вітру падає. В основу корисної моделі поставлено задачу створити комплект для відпочинку, в якому шляхом введення додаткового засобу для підготовки лунок для елементів кріплення та його конструкційної особливості, забезпечити спрощення та підвищення надійності установлення (фіксації на ґрунті або піску) ширми - основного елемента комплекту. Поставлена задача вирішується тим, що комплект для відпочинку, що містить переносну ширму, виконану у вигляді секцій із суцільної тканини, з вертикальними наскрізними карманами, розташованими між секціями та елементи кріплення ширми, тим, згідно з корисною моделлю, комплект додатково містить засіб для підготовки лунок для елементів кріплення, виконаний у вигляді пустотілого круглого патрубка із зазублинами на нижньому його кінці. Комплект для відпочинку зображений на кресленні, де: фіг. 1 - загальний вигляд ширми в зібраному стані; фіг. 2 - елемент кріплення; фіг. 3 - вид засобу для підготовки лунок; фіг. 4 - загальний вигляд чохла; фіг. 5 - схема підготовки лунки. Комплект містить переносну ширму 1, елементи кріплення 2, засіб для підготовки лунок 3 і чохол 4. Переносна ширма 1 виконана у вигляді секцій 5 із суцільної тканини 6. Для фіксації елементів кріплення 2 між секціями 5 розташовані вертикальні наскрізні кармани 7, утворені шляхом прострочення тканини 6. Для надання тривкості і запобігання провисанню верхнього краю тканини 6 він прошитий щільною тасьмою 8. Елементи кріплення 2 можуть бути виготовлені з бамбука, або легкого металу, наприклад, алюмінію, або деревини. Довжина елементів кріплення 2 перебільшує висоту секцій 5 на 20-25 см для фіксації в ґрунті або піску. Засіб для підготовки лунок 3 виконаний у вигляді пустотілого круглого патрубка, на нижньому кінці якого виконані зазублини 9. Комплект використовують наступним чином. В залежності від кута падіння сонячного світла або напрямку вітру визначають найкращу комфортність від використання ширми і установлюють її як огороджування або захист. 1 UA 83052 U 5 10 Спочатку відмічають місця установлення елементів кріплення 2, після чого за допомогою засобу 3 готують лунки для елементів кріплення 2. Для цього засіб 3 установлюють над місцем, де повинна знаходитись лунка і вдавлюють його в ґрунт або пісок з одночасним прокручуванням по черзі вправо-вліво. Після того,як засіб 3 заглибився на необхідну глибину, його виймають, ґрунт або пісок, який знаходиться всередині засобу 3 (пустотілого круглого патрубка) скидають. Елементи кріплення 2 по черзі вставляють у вертикальні наскрізні кармани 7, а нижні кінці їх установлюють в лунки, утворені за допомогою засобу 3. Конфігурацію взаємного розташування секцій 5 ширми 1 вибирають в залежності від положення сонця або напрямку вітру. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Комплект для відпочинку, що містить переносну ширму, виконану у вигляді секцій із суцільної тканини з вертикальними наскрізними карманами, розташованими між секціями, та елементи кріплення ширми, який відрізняється тим, що він додатково містить засіб для підготовки лунок для елементів кріплення, виконаний у вигляді пустотілого круглого патрубка із зазублинами на нижньому його кінці. 2 UA 83052 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
